DB21/T 1754-2023 高模量沥青混合料施工技术规范

ICS93.080.20

CCSP66

21

辽宁省地方标准

DB21/T1754—2023

代替DB21/T1754-2009

高模量沥青混合料施工技术规范

TechnicalSpecificationsforConstructionofHigh

ModulusAsphaltMixture

2023-11-30发布2023-12-30实施

辽宁省市场监督管理局  发布

DB21/T1754—2023

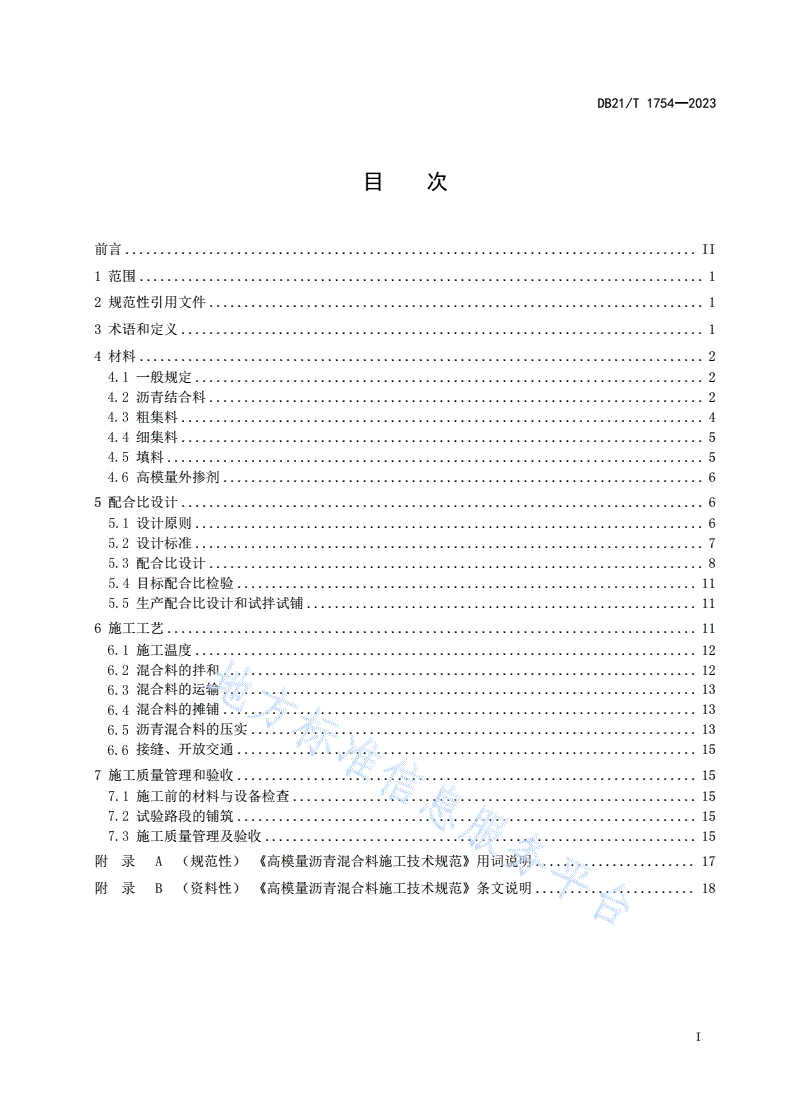

目次

前言..................................................................................II

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................1

4材料.................................................................................2

一般规定.........................................................................2

沥青结合料.......................................................................2

粗集料...........................................................................4

细集料...........................................................................5

填料.............................................................................5

高模量外掺剂.....................................................................6

5配合比设计...........................................................................6

设计原则.........................................................................6

设计标准.........................................................................7

配合比设计.......................................................................8

目标配合比检验..................................................................11

生产配合比设计和试拌试铺........................................................11

6施工工艺............................................................................11

施工温度........................................................................12

混合料的拌和....................................................................12

混合料的运输....................................................................13

混合料的摊铺....................................................................13

沥青混合料的压实................................................................13

接缝、开放交通..................................................................15

7施工质量管理和验收..................................................................15

施工前的材料与设备检查..........................................................15

试验路段的铺筑..................................................................15

施工质量管理及验收..............................................................15

附录A（规范性）《高模量沥青混合料施工技术规范》用词说明.......................17

附录B（资料性）《高模量沥青混合料施工技术规范》条文说明.......................18

I

DB21/T1754—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件代替DB21/T1754-2009《高模量沥青混合料施工技术规范》，与DB21/T1754-2009相比，除结

构调整和编辑性改动外，主要技术变化如下：

a)术语：更改了高模量沥青混合料的定义；

b)粗集料：删除了其他等级公路粗集料技术要求，将各级公路的粗集料技术要求进行了统一（见

4.3.2，2009版3.3.2）；

c)细集料：删除了高模量沥青混合料细集料河砂规格，要求其他等级公路高模量沥青混合料细集料

采用机制砂或石屑（见4.4.1）；

d)配合比设计：增加了高模量沥青混合料试验室拌和温度为180℃，增加了将加热好的矿料和外加

剂加入拌和锅，干拌1min后加入沥青湿拌3min的拌和工艺（见5.3.4.8）；

e)设计流程：更改了高模量沥青混合料的目标配合比设计流程图，增加了动态模量试验检验（见

5.3.3，2009版4.3.3）；

f)级配范围：删除了HM-10级配范围（见5.2.1，2009版4.2.1）；

g)设计标准：更改了高模量沥青混合料配合比设计检验指标（见5.2.2、5.2.3，2009版4.2.2、4.2.3）；

h)施工温度：修改了高模量沥青混合料路面的施工温度范围：混合料出料温度由170～185℃修改成

175～185℃（见6.1.1，2009版5.1.1）；

i)沥青混合料的压实：增加了压路机碾压工艺要求（见6.5.4）；

j)施工管理控制要点：增加了对高模量沥青混合料进行动态模量抽检（见7.3.7）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由辽宁省交通运输厅提出并归口。

本文件起草单位：辽宁省交通科学研究院有限责任公司。

本文件主要起草人：李洪斌、范兴华、刘云全、朱建平、高立波、许涛、刘英军、周健楠、高明、

赵冬明、李卓琳、赵喜明、常效境。

本文件及其所代替文件的历史版本发布情况为：

本文件于2009年首次发布，本次为第一次修订。

本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电或来函等方式进行反馈，

我们将及时答复并认真处理，根据实际情况依法进行评估及审复。

归口管理部门通讯地址：沈阳市和平区十三纬路19号，联系电话：024-23867960；

文件起草单位通讯地址：沈阳市沈河区文萃路81号，联系电话：024-24512416。

II

DB21/T1754—2023

高模量沥青混合料施工技术规范

1范围

本文件规定了高模量沥青混合料路面的材料、配合比设计、施工工艺、施工质量管理和验收，适用

于各等级新建和改扩建公路的沥青路面工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTG3450公路路基路面现场测试规程

JTGF40公路沥青路面施工技术规范

3术语和定义

下列术语和定义适用于本文件。

沥青结合料Asphaltbinder，Asphaltcement

在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。

[来源：JTGF40-2004，2.1.1]

改性沥青Modifiedbitumen

掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉，或者其他材料等外掺剂（改性剂）制

成的沥青结合料，从而使沥青或沥青混合料的性能得以改善。

[来源：JTGF40-2004，2.1.4]

高模量外掺剂highmodulusadditive

为提高沥青混合料的高温模量而添加的高分子化合物。

高模量沥青highmodulusasphalt

应用改性工艺或采用特殊的沥青制备工艺而得到的满足高模量沥青技术指标的沥青结合料。

1

DB21/T1754—2023

沥青混合料Asphaltmixtures

由矿料与沥青结合料拌和而成的混合料的总称。按集料组成结构分为连续级配、间断级配混合料，

按沥青混合料路面成型空隙率大小分为密级配、半开级配、开级配混合料。按公称最大粒径的大小可分

为特粗式(公称最大粒径等于或大于31.5mm)、粗粒式(公称最大粒径26.5mm)、中粒式(公称最大粒径16mm

或19mm)、细粒式(公称最大粒径9.5mm或13.2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料。按制

造工艺分热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。

[来源：JTGF40-2004，2.1.12]

密级配沥青混合料Dense-gradedasphaltmixtures

按密实级配原理设计组成的各种粒径颗粒的矿料，与沥青结合料拌和而成，设计空隙率较小（对不

同交通及气候情况、层位可作适当调整）的密实式沥青混合料混合料（以AC表示）和密实式沥青稳定碎

石混合料(以ATB表示)。按关键性筛孔通过率的不同又可分为细型、粗型密级配沥青混合料等。粗集料

嵌挤作用较好的也称嵌挤密实型沥青混合料。

[来源：JTGF40-2004，2.1.13]

高模量沥青混合料highmodulusasphaltmixtures

通过采用适宜的技术，使混合料的动稳定度DS值（试验温度60℃、轮压0.7Mpa）达到6000次/mm以

上，且45℃，10Hz条件下动态模量达到3000Mpa以上，同时满足这些条件的沥青混合料称为高模量沥青

混合料。

4材料

一般规定

4.1.1沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格方可使用，不得以供

应商提供的检测报告或商检报告代替现场检测。

4.1.2沥青路面集料的选择必须经过认真的料源调查，确定料源应尽可能就地取材。质量符合使用要

求，石料开采必须注意环境保护，防止破坏生态平衡。

4.1.3集料粒径规格以方孔筛为准。不同料源、品种、规格的集料不得混杂堆放。

沥青结合料

4.2.1对于采用外掺剂方式生产高模量沥青混合料，沥青采用A级70号、90号道路石油沥青，其质

量应符合表1规定的技术要求。

表1石油沥青质量技术要求

指标单位90号沥青技术要求70号沥青技术要求试验方法

针入度（25℃，5s，100g）0.1mm80～10060～80T0604

针入度指数PI—–1.5～+1.0–1.5～+1.0T0604

软化点（R&B）≥℃4445T0606

60℃动力粘度≥Pa·s160160T0620

15℃延度≥cm100100T0605

2

DB21/T1754—2023

指标单位90号沥青技术要求70号沥青技术要求试验方法

10℃延度≥cm3025

蜡含量（蒸馏法）≤%2.22.2T0615

闪点≥℃245260T0611

溶解度≥%99.599.5T0607

密度（15℃）g/cm3实测记录实测记录T0603

TFOT或RTFOT后

T0610或

质量变化≤%±0.8±0.8

T0609

残留针入度比≥%5761T0604

残留延度（10℃）≥cm86

T0605

残留延度（15℃）≥cm2015

注：1.《公路沥青路面施工技术规范》中60℃动力粘度、10℃延度可作为选择性指标，本文件中为必选指标。

2.老化试验以TFOT为准，也可以RTFOT代替。

4.2.2对于使用高模量沥青生产高模量沥青混合料的方式，高模量沥青的质量应符合表2规定的技术

要求。

表2高模量沥青质量技术要求

指标技术要求试验方法

原样沥青

针入度（25℃，100g，5s），0.1mm20～50T0604

软化点（R&B），℃≥60T0606

脆点，℃≤-10T0613

闪点，℃≥230T0611

运动粘度（135℃），Pa·s≤3T0625

溶解度（三氯乙烯），%≥99T0607

G*/sinδ（10rad/s），kpa≥70℃1.00AASHTOTP5

G*，（10rad/s），kpa≥60℃10AASHTOTP5

δ（10rad/s）≤60℃70AASHTOTP5

RTFOT残余物

质量损失，%≤1.0T0610

G*/sinδ（10rad/s），kpa≥70℃2.20AASHTOTP5

PAV残余物

G*sinδ（10rad/s），kpa≤28℃5000AASHTOTP5

蠕变劲度，MPa≤-12℃300.00AASHTOTP1

m值≥-12℃0.3AASHTOTP1

破坏应变（1.0mm/min），%≥-12℃1.0AASHTOTP3

注：1.部分指标在我国还没有规范的试验方法，可采用表中指明的美国AASHTO相关试验方法。

2.如果蠕变劲度小于300MPa，直接拉伸试验可不要求，如果蠕变劲度在300MPa～600MPa之间，直接拉伸试验的破坏

应变要求可代替蠕变劲度的要求，m值在两种情况下都应满足。

4.2.3沥青在贮运、使用及存放过程中应有良好的防水措施，避免雨水或加热管道蒸汽进入沥青中。

3

DB21/T1754—2023

粗集料

4.3.1高模量沥青混合料用粗集料包括碎石、破碎砾石。粗集料必须由具有生产许可证的采石场生产

或施工单位自行加工。

4.3.2粗集料应该洁净、干燥、表面粗糙，质量应符合表3的规定。对受热易变质的集料，宜采用经

拌和机烘干后的集料进行检验。

表3粗集料质量技术要求

指标单位技术要求试验方法

石料压碎值≤％24T0316

洛杉矶磨耗损失≤％30T0317

表观相对密度≥—2.50T0304

吸水率≤％2.0T0304

坚固性≤％8T0314

针片状颗粒含量（混合料）≤％12

其中粒径大于9.5mm≤％10T0312

其中粒径小于9.5mm≤％18

水洗法<0.075mm颗粒含量≤％1T0310

软石含量≤％5T0320

与沥青的粘附性≥级4T0663

注：1.坚固性试验可根据需要进行。

2.对S14即3mm～5mm规格的粗集料，针片状颗粒含量可不予要求，<
