GB/T 1227-2002 精密压力表

ICS17.100

N11

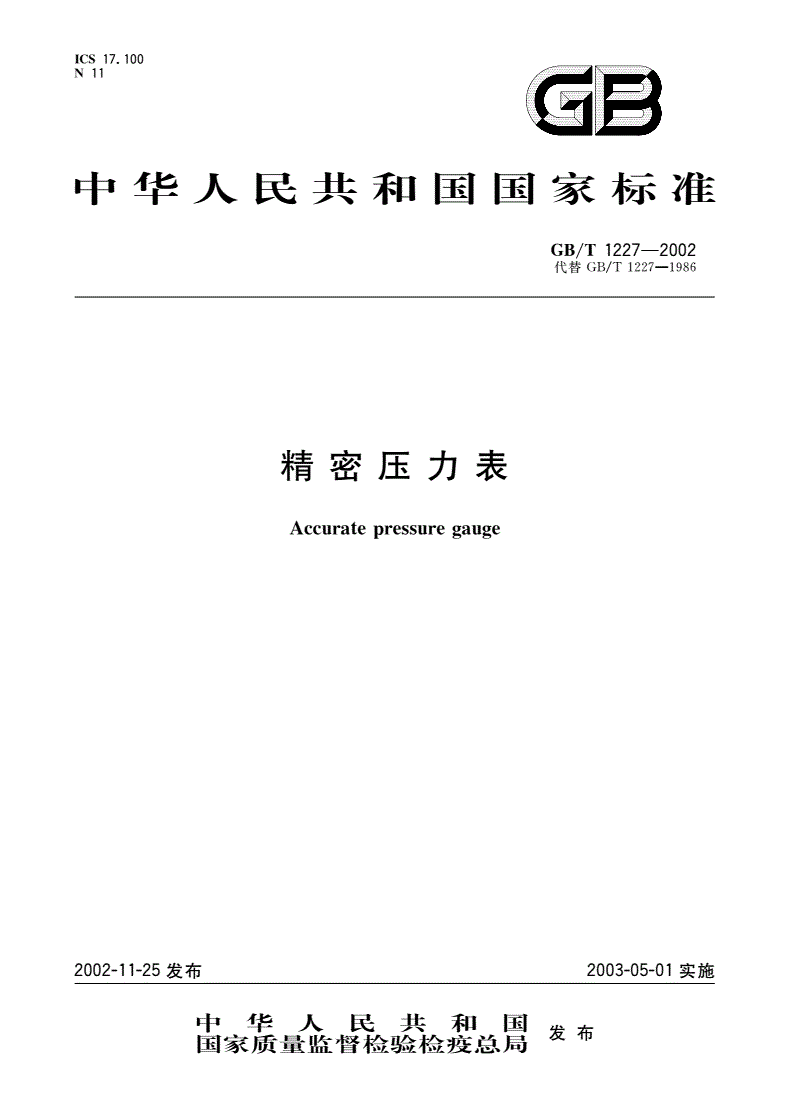

中华人民共和国国家标准

GB/T1227-2002

代替GB/T1227-1986

精密压力表

Accuratepressuregauge

2002-11-25发布2003-05-01实施

中华人民共和国发布

国家质量监督检验检疫总局

GB/T1227-2002

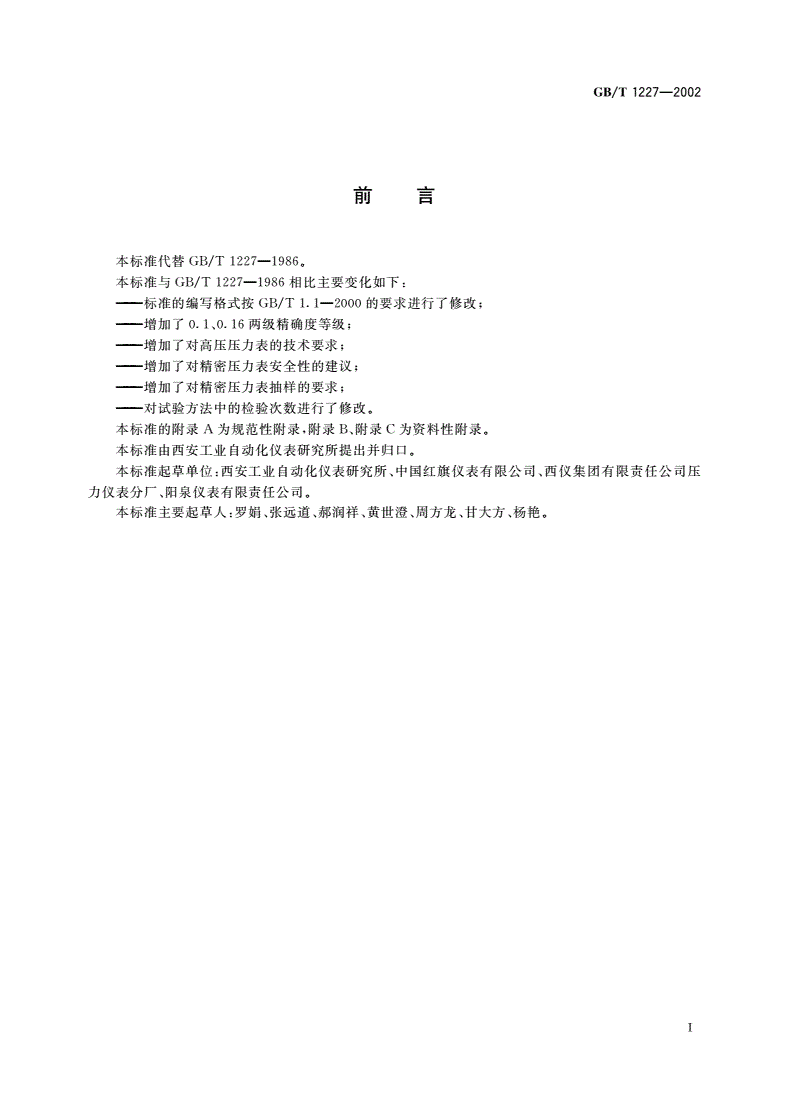

前言

本标准代替GB/T1227-19860

本标准与GB/T1227-1986相比主要变化如下:

—标准的编写格式按GB/T1.1-2000的要求进行了修改;

—增加了0.1,0.16两级精确度等级;

—增加了对高压压力表的技术要求;

—增加了对精密压力表安全性的建议;

—增加了对精密压力表抽样的要求;

—对试验方法中的检验次数进行了修改。

本标准的附录A为规范性附录，附录B、附录C为资料性附录。

本标准由西安工业自动化仪表研究所提出并归口

本标准起草单位:西安工业自动化仪表研究所、中国红旗仪表有限公司、西仪集团有限责任公司压

力仪表分厂、阳泉仪表有限责任公司。

本标准主要起草人罗娟、张远道、郝润祥、黄世澄、周方龙、甘大方、杨艳。

GB/T1227-2002

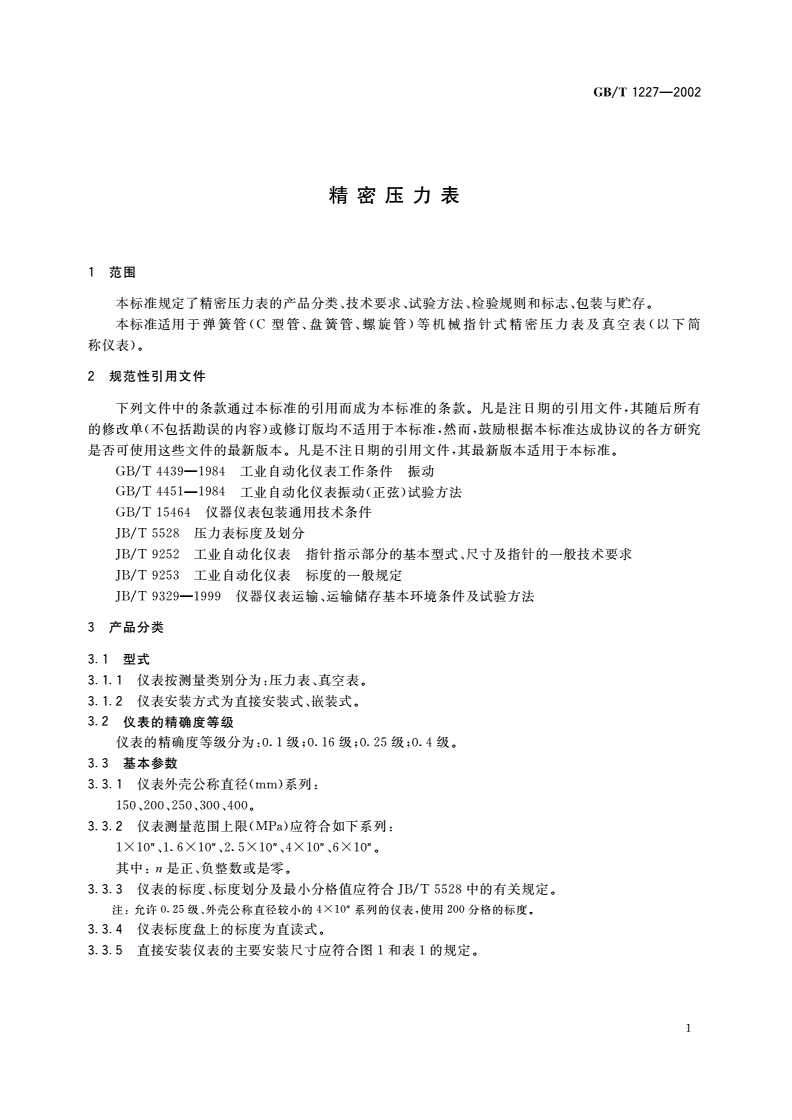

精密压力表

范围

本标准规定了精密压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。

本标准适用于弹簧管(C型管、盘簧管、螺旋管)等机械指针式精密压力表及真空表(以下简

称仪表)

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T4439-1984工业自动化仪表工作条件振动

GB/丁4451-1984工业自动化仪表振动(正弦)试验方法

GB/T15464仪器仪表包装通用技术条件

JB/T5528压力表标度及划分

JB/T9252工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求

JB/T9253工业自动化仪表标度的一般规定

JB/T9329-1999仪器仪表运输、运输储存基本环境条件及试验方法

产品分类

3.1型式

3.1.1仪表按测量类别分为:压力表、真空表。

3.1.2仪表安装方式为直接安装式、嵌装式。

3.2仪表的精确度等级

仪表的精确度等级分为:。.1级;0.16级;。.25级0.4级。

3.3基本参数

3.3.1仪表外壳公称直径(mm)系列:

150,200,250,300,400.

13.2仪表测量范围上限(MPa)应符合如下系列:

1X10",1.6X10",2.5X10",4X10",6X10",

其中:n是正、负整数或是零。

3.3.3仪表的标度、标度划分及最小分格值应符合JB/T5528中的有关规定

注:允许。.25级、外壳公称直径较小的4X10，系列的仪表，使用200分格的标度

3.3.4仪表标度盘上的标度为直读式。

3.3.5直接安装仪表的主要安装尺寸应符合图1和表1的规定。

GB/T1227-2002

裹1单位为毫米

DH不大于dLd,

150125

200150

250175M20X1.5206

300200

400250

3.3.6嵌装式仪表的主要安装尺寸应符合图2和表2的规定。

表2单位为毫米

Ddod,

1501656

2002156

2502727

300自定7

400自定7

3-d,

图1图2

3.3.7建议仪表采取相应的安全措施。安全措施参见附录B,

4技术要求

4.1正常工作条件

4.1.1仪表正常工作环境温度为5C-400C;

4.1.2仪表正常工作环境振动条件应不超过GB/T4439规定的V.H.2级。

42参比工作条件

在下列条件下，仪表的基本误差、回差、零点误差、轻敲位移及指针偏转的平稳性应符合本标准有关

的规定。

a)环境温度:0.1级、0.16级仪表为20C口士10C;0.25级仪表为20℃士20C;0.4级仪表为

20℃士3'C;

b)仪表应处于正常工作位置;

c)负荷变化均匀。

注:未指明时，正常工作位置系指垂
