GB/T 24739-2009 机械制图 机件上倾斜结构的表示法

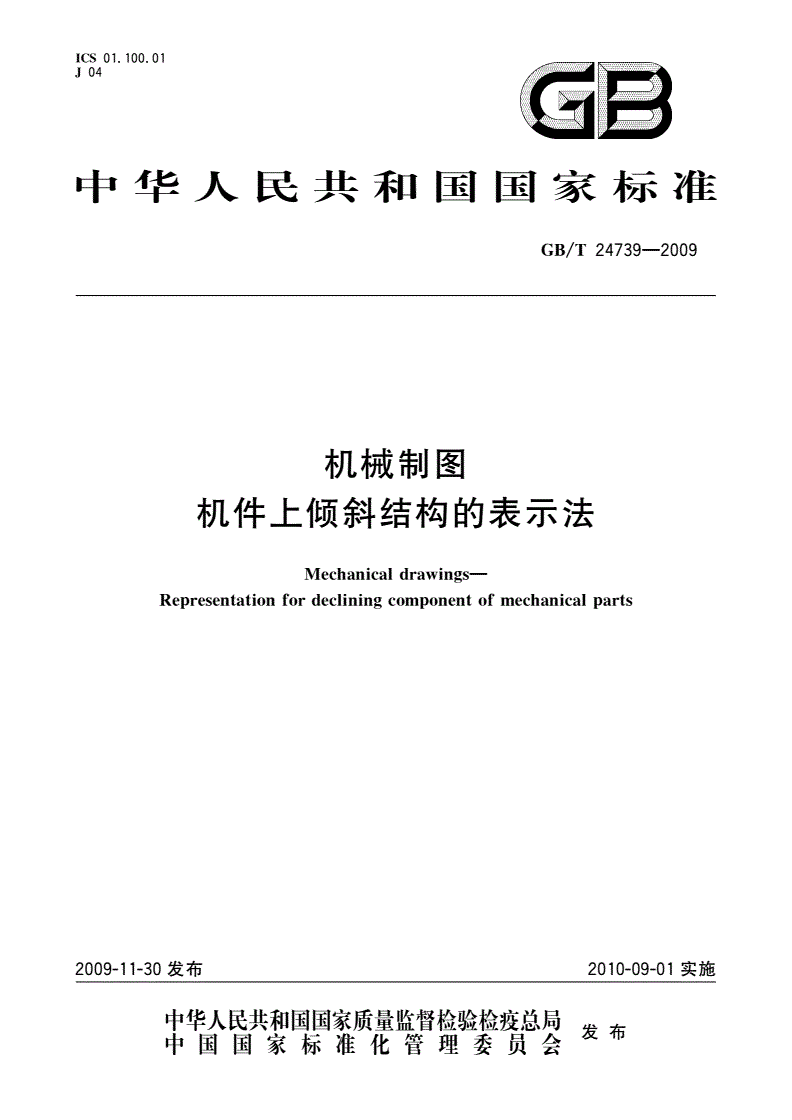

ICS01.100.01

J04

中华人民共和国国家标准

GB/T24739—2009

机械制图

机件上倾斜结构的表ZF法

Mechanicaldrawings—

Representationfordecliningcomponentofmechanicalparts

2009-11-30发布2010-09-01实施

发布

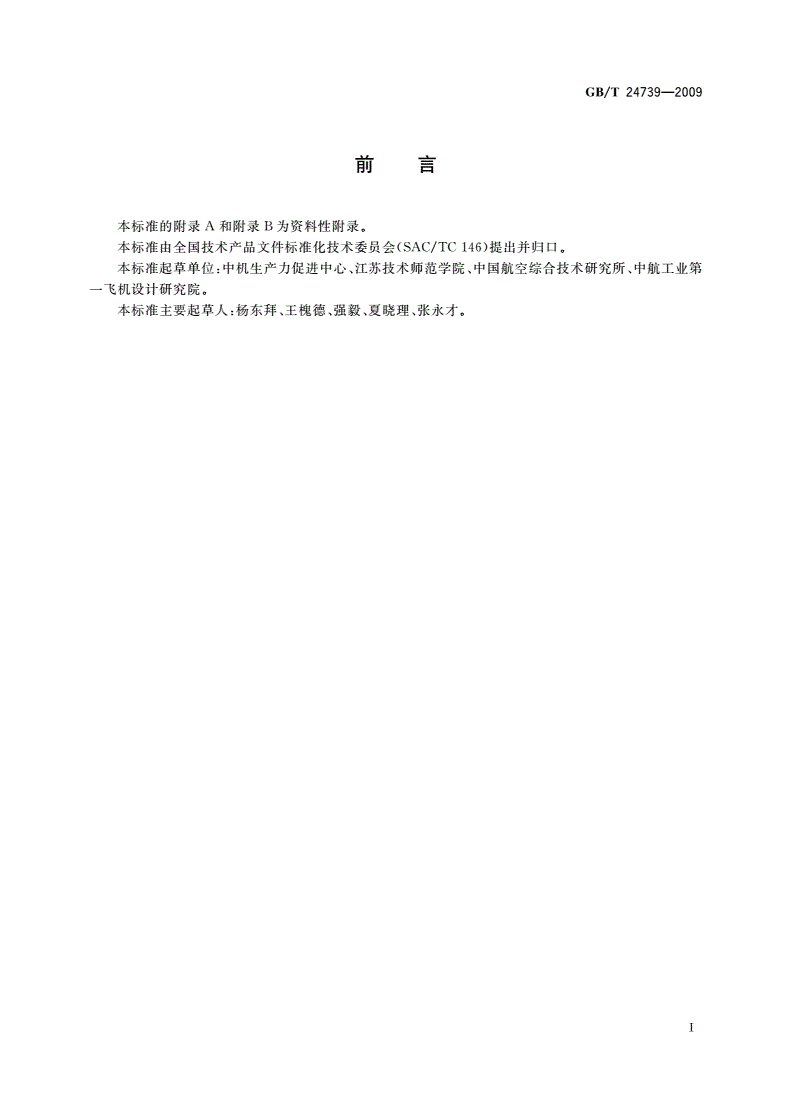

GB/T24739—2009

刖

本标准的附录A和附录B为资料性附录。

本标准由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口。

本标准起草单位：中机生产力促进中心、江苏技术师范学院、中国航空综合技术研究所、中航工业第

一飞机设计研究院。

本标准主要起草人:杨东拜、王槐德、强毅、夏晓理、张永才。

T

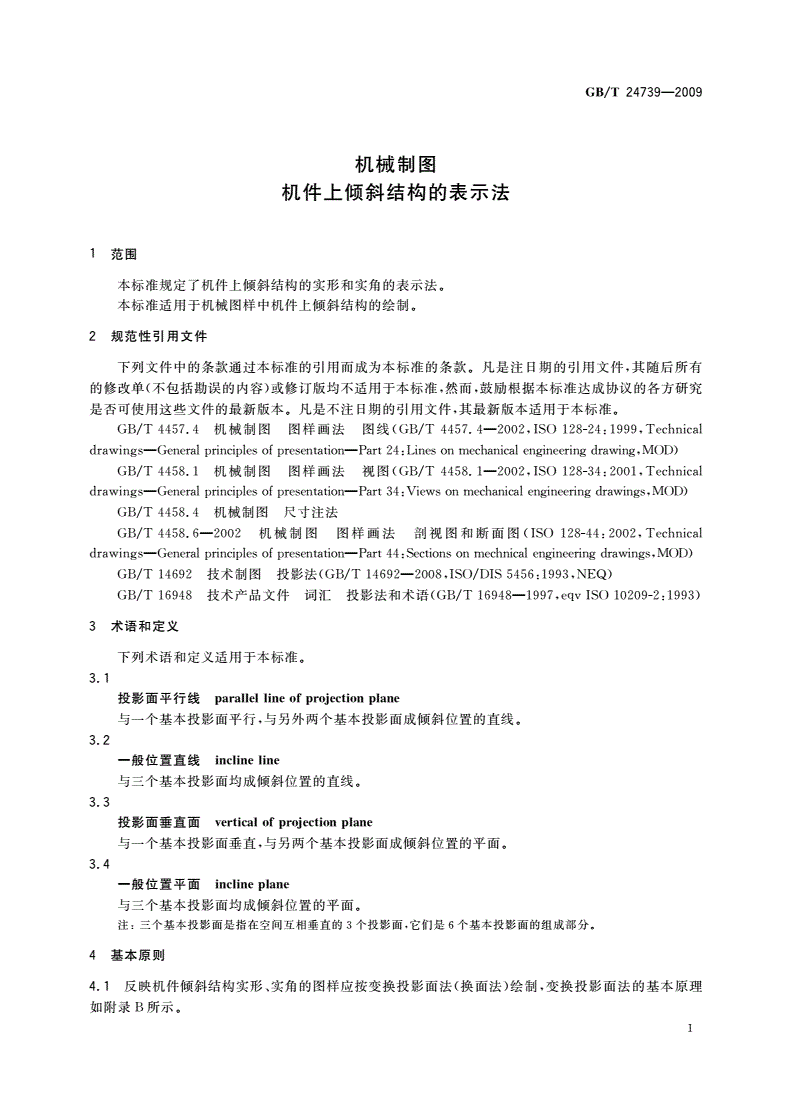

GB/T24739—2009

机械制图

机件上倾斜结构的表示法

1范围

本标准规定了机件上倾斜结构的实形和实角的表示法。

本标准适用于机械图样中机件上倾斜结构的绘制。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T4457.4机械制图图样画法图线(GB/T4457.4—2002,ISO128-24：1999,Technical

drawings—Generalprinciplesofpresentation一Part24:Linesonmechanicalengineeringdrawing,MOD)

GB/T4458.1机械制图图样画法视图(GB/T4458.1—2002,ISO128-34：2001,Technical

drawings—Generalprinciplesofpresentation—Part34:Viewsonmechanicalengineeringdrawings,MOD)

GB/T4458.4机械制图尺寸注法

GB/T4458.6—2002机械制图图样画法剖视图和断面图(ISO128-44：2002,Technical

drawings——Generalprinciplesofpresentation——Part44:Sectionsonmechnicalengineeringdrawings,MOD)

GB/T14692技术制图投影法(GB/T14692—2008,IS()/DIS5456：1993,NEQ)

GB/T1G948技术产品文件词汇投影法和术语(GB/T16948—1997,e4vISO10209-2：1993)

3术语和定义

下列术语和定义适用于本标准。

3.1

投影面平行线parallellineofprojectionplane

与一个基本投影面平行，与另外两个基本投影面成倾斜位置的直线。

3.2

—般位置直线inclineline

与三个基本投影面均成倾斜位置的直线。

3.3

投影面垂直面verticalofprojectionplane

与一个基本投影面垂直，与另两个基本投影面成倾斜位置的平面。

3.4

—般位置平面inclineplane

与三个基本投影面均成倾斜位置的平面。

注：三个基本投影面是抬在空间互相垂直的3个投影面，它们是6个基本投影面的组成部分。

4基本原则

4.1反映机件倾斜结构实形、实角的图样应按变换投影面法(换面法)绘制，变换投影面法的基本原理

如附录E所示。

1

GB/T24739—2009

4.2图样中的线性尺寸和角度一般应标注在反映实形和实角的图形上。当变形较小且不引起误解时,

也允许标注在不反映实形和实角的图形上，此吋应在尺寸数值下加画一粗短画，见图A.4。

4.3在不致引起误解时，不反映实形和实角的倾斜结构部分可省略不画。

5机件上斜面实形的表示法

5.1当斜面为单斜面时，可采用一个斜视图表示出实形，并标注有关尺寸，见图1中的A。

图1斜面为单斜面的斜视图

5.2当斜面为复斜面吋，一般需先用一个斜视图（或用斜剖切平面剖得的剖视图）将复斜面变换成单斜

面，见图2中的A。再用5.1的方法画出第二个斜视图表示出实形，并标注有关尺寸，见图2
