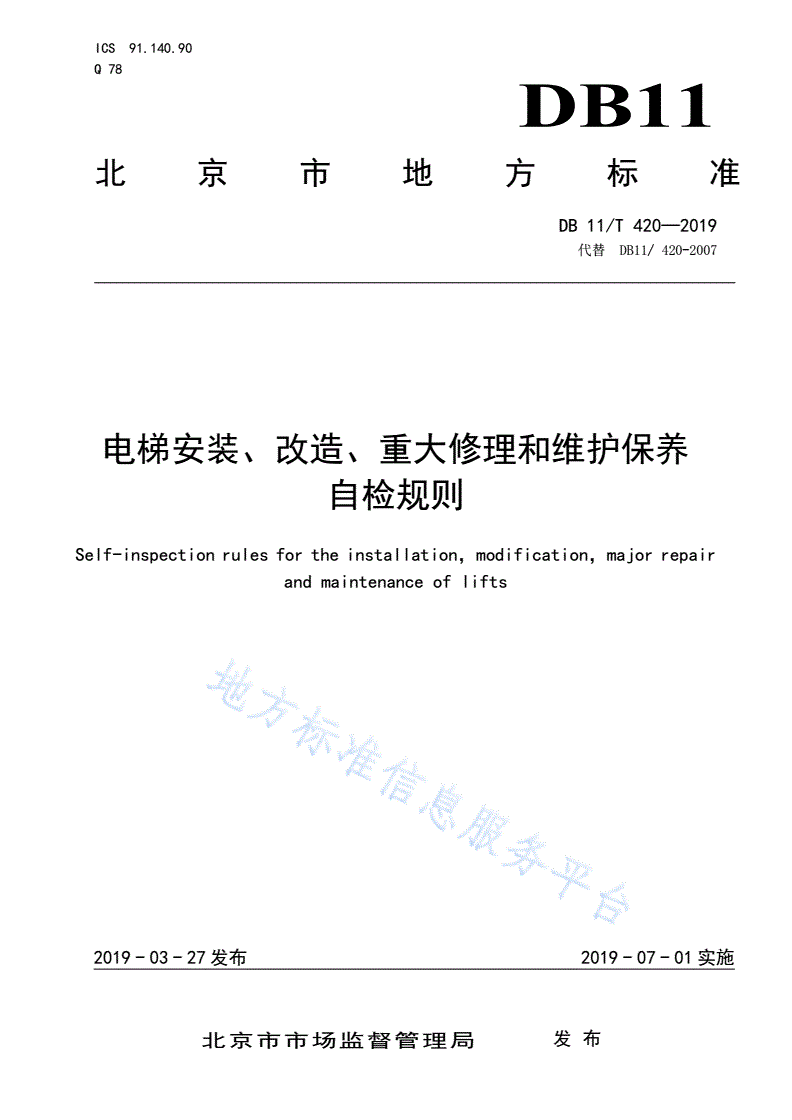

DB11/T 420-2019 电梯安装、改造、重大修理和维护保养自检规则

ICS91.140.90

Q78

DB11

北京市地方标准

DB11/T420—2019

代替DB11/420-2007

电梯安装、改造、重大修理和维护保养

自检规则

Self-inspectionrulesfortheinstallation，modification，majorrepair

andmaintenanceoflifts

2019-03-27发布2019-07-01实施

北京市市场监督管理局发布

DB11/T420—2019

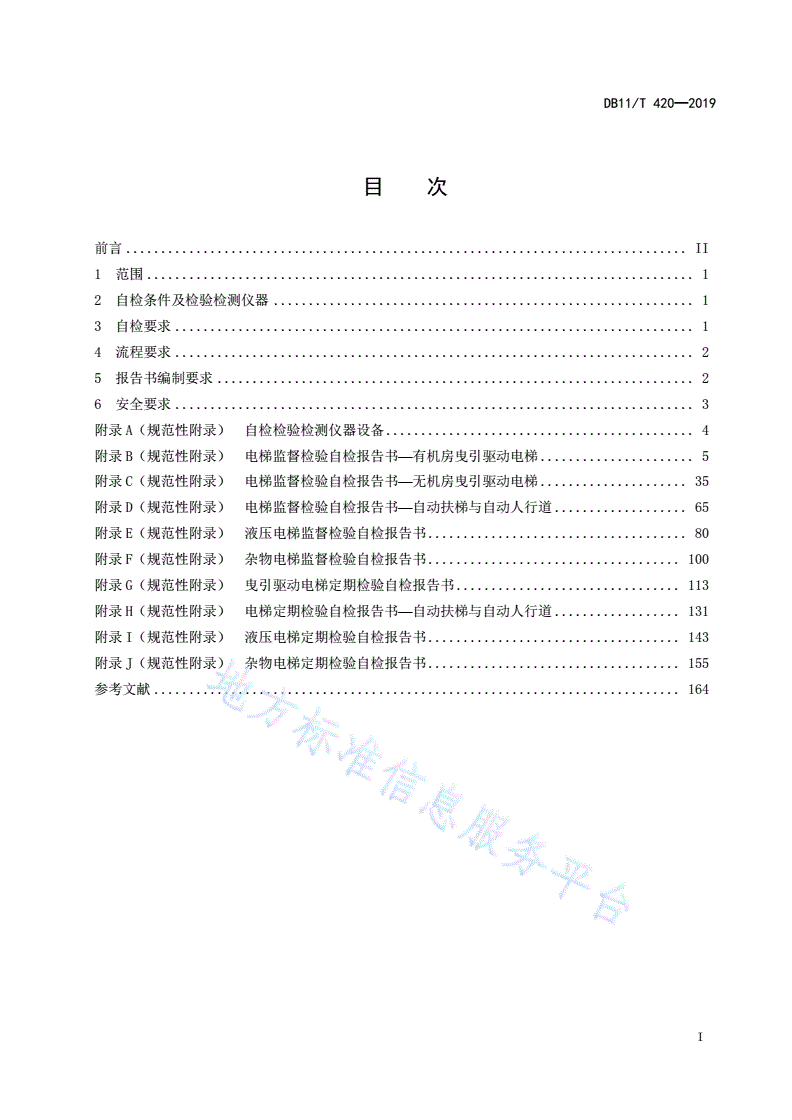

目次

前言................................................................................II

1范围..............................................................................1

2自检条件及检验检测仪器............................................................1

3自检要求..........................................................................1

4流程要求..........................................................................2

5报告书编制要求....................................................................2

6安全要求..........................................................................3

附录A（规范性附录）自检检验检测仪器设备............................................4

附录B（规范性附录）电梯监督检验自检报告书—有机房曳引驱动电梯......................5

附录C（规范性附录）电梯监督检验自检报告书—无机房曳引驱动电梯.....................35

附录D（规范性附录）电梯监督检验自检报告书—自动扶梯与自动人行道...................65

附录E（规范性附录）液压电梯监督检验自检报告书.....................................80

附录F（规范性附录）杂物电梯监督检验自检报告书....................................100

附录G（规范性附录）曳引驱动电梯定期检验自检报告书................................113

附录H（规范性附录）电梯定期检验自检报告书—自动扶梯与自动人行道..................131

附录I（规范性附录）液压电梯定期检验自检报告书....................................143

附录J（规范性附录）杂物电梯定期检验自检报告书....................................155

参考文献...........................................................................164

I

DB11/T420—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准替代DB11/420—2007《电梯安装、改造、重大维修和维护保养自检规则》。本标准与

DB11/420—2007相比，主要变化如下：

——修改了范围、自检要求、流程要求和安全要求（见1、3.1.2、3.2.1、3.2.2、3.2.3、3.2.4、

4.1、4.2和6.1，2007版1、5、6和8）；

——删除了“引言”、“规范性引用文件”和“术语和定义”（见2007版引言、2和3）；

——修改了范围中的“报告书编制要求”（见1，2007版1）；

——修改了“自检条件及检验检测仪器”、“自检要求”、“流程要求”、“报告书编制要求”和“安全

要求”中的内容（见2、3、4、5和6，2007版4、5、6、7和8）；

——增加了自检条件的要求（见2.1.5和2.1.7，2007版4.1）；

——修改了附录B拆分为“附录B”、“附录C”，剩下的附录依次顺延（见附录B和附录C，2007

版附录B）；

——修改了附录中的内容（见附录A至附录J，2007版附录A至附录I）。

本标准由北京市市场监督管理局提出并归口。

本标准由北京市市场监督管理局组织实施。

本标准起草单位：北京市特种设备检测中心、北京特种设备行业协会、北京市朝阳区特种设备检测

所、北京市海淀区特种设备检测所、上海三菱电梯有限公司北京分公司、北京日立电梯工程技术服务有

限公司、北京奥的斯电梯有限公司、通力电梯有限公司北京分公司、北京捷特达电梯有限责任公司。

本标准主要起草人：薛艳梅、王小轮、赵芳、韩志国、赵克凡、张绪鹏、陈立鹏、张航、宋云鹏、

黄凯、张惟京、刘连璋。

本标准的历次版本发布情况为：

——DB11/420—2007。

II

DB11/T420—2019

电梯安装、改造、重大修理和维护保养自检规则

1范围

本标准规定了电梯安装、改造、重大修理和维护保养工程的自检条件及检验检测仪器、自检要求、

流程要求、报告书编制要求、安全要求。

本标准适用于曳引与强制驱动电梯、液压电梯、自动扶梯与自动人行道、杂物电梯的安装、改造、

重大修理和维护保养的自检。

2自检条件及检验检测仪器

2.1自检条件

2.1.1机房或机器设备间的空气温度应保持在5℃～40℃之间。湿度应保持在电梯安装或维护保养所

允许的范围内。

2.1.2电源输入电压波动应在额定电压值±7％的范围内。

2.1.3环境空气中不应含有腐蚀性和易燃性气体及导电尘埃。

2.1.4特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定的应以电梯

设计文件的规定为准。

2.1.5检验现场清洁，没有与电梯工作无关的物品和设备，基站、相关层站等检验现场放置表明正在

进行检验的警示牌。

2.1.6自动扶梯与自动人行道检验现场应放置表明正在检验的警示标识，并在出入口设置围栏。

2.1.7对井道进行了必要的封闭。

2.2检验检测仪器

2.2.1检验检测仪器的测量精度及性能应满足附录A中表A.1的要求。

2.2.2属于法定计量检定范畴的检验检测仪器，应经过计量检定合格，并且在有效期内。

2.2.3对检测有特殊规定的应使用相应的检验检测仪器。

3自检要求

3.1基本要求

3.1.1施工单位应进行自检，并出具相应的自检报告书。

3.1.2自检报告书分为安装、改造和重大修理监督检验自检报告书和维护保养定期检验自检报告书。

3.2监督检验自检要求

3.2.1曳引与强制驱动电梯在安装、改造和重大修理时，有机房曳引驱动电梯应填写电梯监督检验自

检报告书，格式见附录B中图B.1、图B.2和表B.1至表B.10，无机房曳引驱动电梯应填写电梯监督检

验自检报告书，格式见附录C中图C.1、图C.2，表C.1至表C.10。

1

DB11/T420—2019

3.2.2自动扶梯与自动人行道在安装、改造和重大修理时，应填写自动扶梯与自动人行道监督检验自

检报告书，格式见附录D中图D.1、图D.2和表D.1至表D.4。

3.2.3液压电梯在安装、改造和重大修理时，应填写液压电梯监督检验自检报告书，格式见附录E中

图E.1、图E.2和表E.1至表E.7。

3.2.4杂物电梯在安装、改造和重大修理时，应填写杂物电梯监督检验自检报告书，格式见附录F中

图F.1、图F.2和表F.1至表F.4。

3.3定期检验自检要求

3.3.1在用曳引与强制驱动电梯每年应进行一次定期自检，并填写曳引驱动电梯定期检验自检报告书，

格式见附录G中图G.1、图G.2和表G.1至表G.6。

3.3.2在用自动扶梯与自动人行道每年应进行一次定期自检，并填写电梯定期检验自检报告书—自动

扶梯与自动人行道，格式见附录H中图H.1、图H.2和表H.1至H.3。

3.3.3在用液压电梯每年应进行一次定期自检，并填写液压电梯定期检验自检报告书，格式见附录I

中图I.1、图I.2和表I.1至I.3。

3.3.4在用杂物电梯每年应进行一次定期自检，并填写杂物电梯定期检验自检报告书，格式见附录J

中图J.1、图J.2和表J.1至J.3。

4流程要求

4.1施工单位或维护保养单位应根据第三章规定的内容和要求，结合安装、改造、重大修理施工过程

和维护保养过程，制定自检程序和自检流程图在内的自检实施细则。

4.2电梯的安装、改造和重大修理应在自检合格的基础上向检验检测机构提出监督检验申请。

4.3施工单位如采用先进技术和科学的方法进行自检，应确保电梯的安全性能并保证自检报告的准确

性。

4.4维护保养单位应在特种设备使用标志所标注的下次检验日期届满前1个月进行自检。

5报告书编制要求

5.1基本要求

5.1.1自检报告书的填写内容应真实、清楚、齐全。

5.1.2施工单位或者维保单位应对自检报告书的真实性及其与实物的一致性负责。

5.2监督检验自检报告书

5.2.1施工单位在施工前应编制施工方案、施工自检记录。施工自检记录的内容，应不少于第三章规

定的监督检验自检报告书的内容。如有特殊情况，可依照设计、制造单位的具体技术要求增加自检项目

或内容。

5.2.2施工单位应及时、准确地填写施工自检记录，并及时出具监督检验自检报告书。

5.2.3当存在技术要求相同的重复性检测项目时，施工单位应在自检过程中如实记录，不允许有漏检

项目或者漏记情况。

5.2.4监督检验自检报告书应由施工单位技术负责人、质检员、施工人员签字。

5.2.5如监督检验自检有不合格项目，施工单位应及时予以整改并在监督检验自检结论页如实填写。

5.3定期检验自检报告书

2

DB11/T420—2019

5.3.1定期检验自检报告书由维护保养单位技术负责人、维护保养人员、质检员及使用单位电梯安全

管理人员签字。

5.3.2如定期检验自检有不合格项目，维护保养单位应及时予以整改并在定期检验自检结论页如实填

写。

6安全要求

6.1应由取得相应资质的人员进行安装、改造、重大修理和维护保养的自检。

6.2现场检验时，自检人员应配戴安全防护用品。

6.3现场检验时，自检人员应按照相关规定进行安全作业。

3

DB11/T420—2019

A现场检验时，自检人员应按照相关规定进行安全作业。A

附录A

（规范性附录）

自检检验检测仪器设备

表A.1自检检验检测仪器设备表

序号仪器设备或计量器具精度要求备注

1万用表±5%

2钳型电流表±5%

3接地电阻测量仪±5%

4绝缘电阻测量仪±5%

5转速表±1%

6游标卡尺0.02mm

7钢直尺1级

8卷尺1级

9塞尺1级

10声级计0.1dB(A)

11照度计±5%

12测力计±1％

13磁力线锤

14温湿度计±5%

15放大镜(２０倍)

16常用电工工具

17便携式检验灯

18限速器动作速度测试装置±1%选用

19加、减速度测量仪满足GB/T24474-2009中4.2选用

和4.5的规定

20钢丝绳探伤仪选用

21导轨垂直度测量仪选用

22电梯综合性能测试仪选用

23照相机选用

24便携式磁粉探伤仪A1试片选用

25压力表压力P≤200kPa时±1％液压电梯

压力P>200kPa时±5％

4

DB11/T420—2019

BB

附录B

（规范性附录）

电梯监督检验自检报告书—有机房曳引驱动电梯

电梯监督检验自检报告书

—有机房曳引驱动电梯

建筑名称电梯编号

安装地点工程合同号

建设单位销售合同号

制造单位型号

施工单位施工队组

施工单位许可证编号开工日期年月日

开工告知书编号竣工日期年月日

注册代码（改造/重大维修填）

施工单位（盖章）制造单位（盖章）

技术负责人（签字）年月日

年月日

图B.1电梯监督检验自检报告书—有机房曳引驱动电梯封面

5

DB11/T420—2019

填写说明

1、“控制方式”填写用的代号：

控制手柄开关控制、手柄开关控制、按钮控制按钮控制信号集选并联梯群

方式自动门手动门、自动门、手动门控制控制控制控制

代号SZSSAZASXHJXBLQK

2、“拖动方式”填写用的代号：

拖动

交流单速交流双速交流调压调速交流调压调频调速直流调速

方式

代号AC1AC2ACVVVVVFDC

3、自检结果栏统一规定为：检验合格项填写“√”、不合格项填写“×”、无此项填“/”。自检结论栏

根据相应自检结果填写“合格”、“不合格”或“无此项”，每个自检结论栏只填写唯一的结论。

4、有测试数据的项目应填写实测数据，有需要说明的项目，可用简单文字说明。

5、所有项目的自检结果、自检结论及表格中的数据应根据电梯的实际情况填写，不应有空项，对于不

适用的项目填写无此项。

6、本报告书如果填写有误，应画双斜线进行杠改，在旁边写上正确数据，更改后应签上自检人员姓名

及更改日期。错误之处不得使用涂改液、涂改带或其它方式进行更改。

7、自检过程中如有不合格项目，应在整改意见栏中如实填写整改意见及整改工作完成情况，如没有整

改项目则填写“/”。栏目相应人员处应有施工人员及质检员的签名及日期。

8、施工单位和整机制造单位对本报告书的真实性和结论负责。在本报告书上签字的质检员、施工人员

应持证上岗。

9、本报告书的封面页必须有施工单位技术负责人签字并加盖施工单位公章或检验专用章，如施工单位

不是制造单位，还应加盖整机制造单位单位公章或检验专用章确认，否则本报告书无效。

10、本报告书需提交检验机构备存。

注：改造或重大修理检验时，应对标有▲的项目和改造和重大修理涉及的相关项目进行改造或重大修

理监督检验。

图B.2电梯监督检验自检报告书—有机房曳引驱动电梯填写说明

6

DB11/T420—2019

表B.1电梯监督检验自检报告书—有机房曳引驱动电梯

设备品种型号

使用单位名称

产品编号制造日期

使用单位

使用单位代码

设备编号

使用单位

电话

安全管理人员

施工单位名称

施工单位许可证明□安装；□改造；

施工类别

文件编号□重大维修

安装地点

制造单位名称

维护保养单位名称

维保单位联系人电话

额定载重量kg额定速度m/s

层站门数层站门控制方式

电动机型号限速器型号

设备

技术曳引绳根数曳引绳直径mm

参数

曳引机型式□无齿□有齿□其他曳引机型号

安全钳型式□瞬时式□渐进式缓冲器型式□蓄能型□耗能型

拖动方式□VVVF□ACVV□AC1□AC2□DC□其他

自检主要仪器设备

□万用表□钳形电流表□绝缘电阻测量仪□转速表□游标卡尺□钢直尺

□卷尺□塞尺□温湿度计□测力计□放大镜（20倍）□线锤

□验电器及常用电工工具□便携式检验灯□限速器测试设备□其它

备注

7

DB11/T420—2019

表B.1(续)

自检自检

项目自检内容与要求

结果结论

电梯制造单位提供了以下用中文描述的出厂随机文件：

(1)制造许可证明文件，许可范围能够覆盖受检电梯的相应参数；

(2)电梯整机型式试验证书，其参数范围和配置表适用于受检电梯；

(3)产品质量证明文件，注有制造许可证明文件编号、产品编号、主要技术参数，限速器、

安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统（如果有）、

轿厢上行超速保护装置（如果有）、轿厢意外移动保护装置、驱动主机、控制柜的型号和编

号，门锁装置、层门和玻璃轿门（如果有）的型号，以及悬挂装置的名称、型号、主要参数

（如直径、数量），并且有电梯整机制造单位的公章或者检验专用章以及制造日期；

(4)安全保护装置和主要部件的型式试验证书，包括：

①门锁装置型式试验证书

②限速器型式试验证书

③安全钳型式试验证书

1.1④缓冲器型式试验证书

制造

⑤含有电子元件的安全电路（如果有）型式试验证书

资料

⑥可编程电子安全相关系统（如果有）型式试验证书

⑦轿厢上行超速保护装置（如果有）型式试验证书

⑧轿厢意外移动保护装置型式试验证书

⑨驱动主机型式试验证书

1⑩控制柜型式试验证书

技⑪层门和玻璃轿门（如果有）型式试验证书

术⑫限速器调试证书

资

⑬渐进式安全钳的调试证书

料

(5)电气原理图，包括动力电路和连接电气安全装置的电路；

(6)安装使用维护说明书，包括安装、使用、日常维护保养和应急救援等方面操作说明的内

容。

注A－1：上述文件如为复印件则必须经电梯整机制造单位加盖公章或者检验合格章；对于进口电梯，则应

当加盖国内代理商的公章或者检验专用章。

安装单位提供了以下安装资料：

(1)安装许可证明文件和安装告知书，许可范围能够覆盖受检电梯的相应参数；

(2)施工方案，审批手续齐全；

(3)施工现场作业人员持有的特种设备作业人员证；

(4)用于安装该电梯的机房（机器设备间）、井道的布置图或者土建工程勘测图，有安装单位

1.2确认符合要求的声明和公章或者检验专用章，表明其通道、通道门、井道顶部空间、底坑空

安装间、楼层间距、井道内防护、安全距离、井道下方人可以到达的空间等满足安全要求；

资料(5)施工过程记录和由电梯整机制造单位出具或者确认的自检报告，检查和试验项目齐全、

内容完整，施工和验收手续齐全；

(6)变更设计证明文件（如安装中变更设计时），履行了由使用单位提出、经电梯整机制造单

位同意的程序；

(7)安装质量证明文件，包括电梯安装合同编号、安装单位安装许可证明文件编号、产品编

号、主要技术参数等内容，并且有安装单位公章或者检验专用章以及竣工日期。

注A－2：上述文件如为复印件则必须经安装单位加盖公章或者检验专用章。

8

DB11/T420—2019

表B.1(续)

自检自检

项目自检内容与要求

结果结论

改造或者重大修理单位提供了以下改造或者重大修理资料：

(1)改造或者修理许可证明文件和改造或者重大修理告知书，许可范围能够覆盖受检电梯的相应参数；

(2)改造或者重大修理的清单以及施工方案，施工方案的审批手续齐全；

(3)加装或者更换的安全保护装置或者主要部件产品质量证明文件、型式试验证书以及限速器和渐进

式安全钳的调试证书（如发生更换）；

(4)拟加装的自动救援操作装置、能量回馈节能装置、IC卡系统的下述资料（属于改造时）：

1.3

①加装方案（含电气原理图和接线图）；

改造

②产品质量证明文件，标明产品型号、产品编号、主要技术参数，并且有产品制造单位的公章或

、

1者检验专用章以及制造日期；

重大

技术③安装使用维护说明书，包括安装、使用、日常维护保养以及与应急救援操作方面有关的说明。

维修

资料

资料(5)施工现场作业人员持有的特种设备作业人员证；
