JJF 1946-2021 波浪测量仪(声学法)校准规范

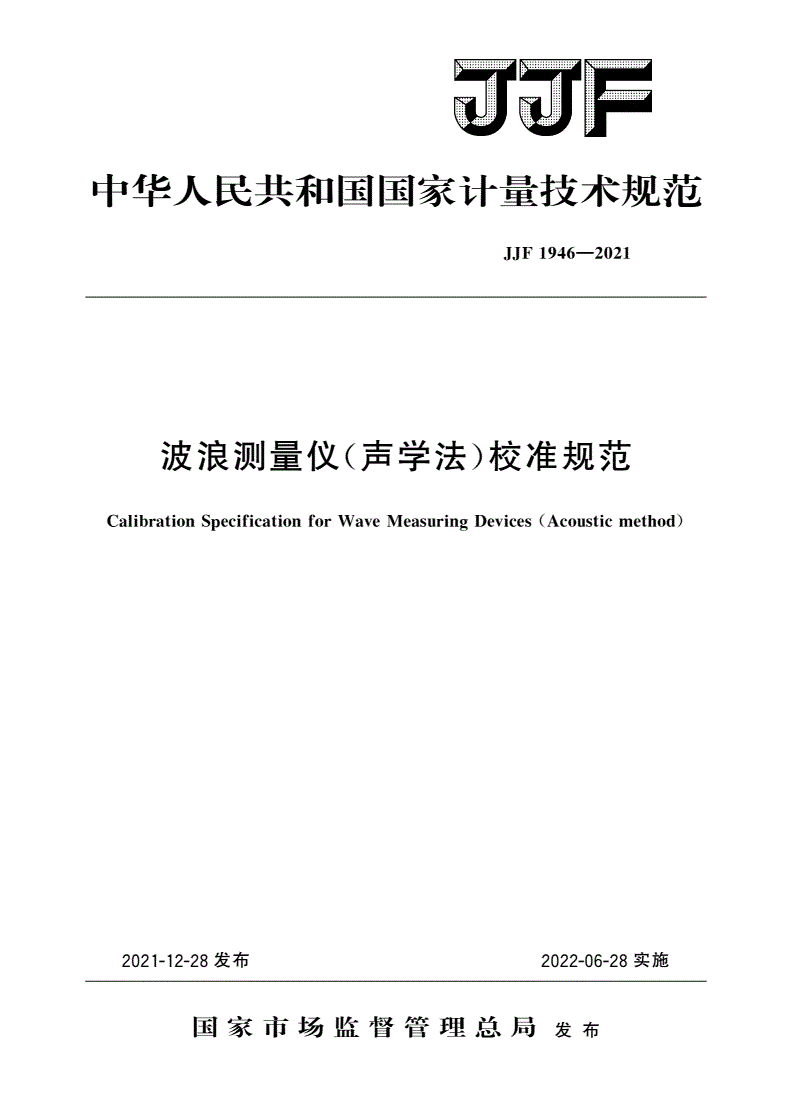

中华人民共和国国家计量技术规范

JJF1946—2021

波浪测量仪声学法校准规范

()

CalibrationSecificationforWaveMeasurinDevicesAcousticmethod

pg()

2021-12-28发布2022-06-28实施

国家市场监督管理总局发布

JJF1946—2021

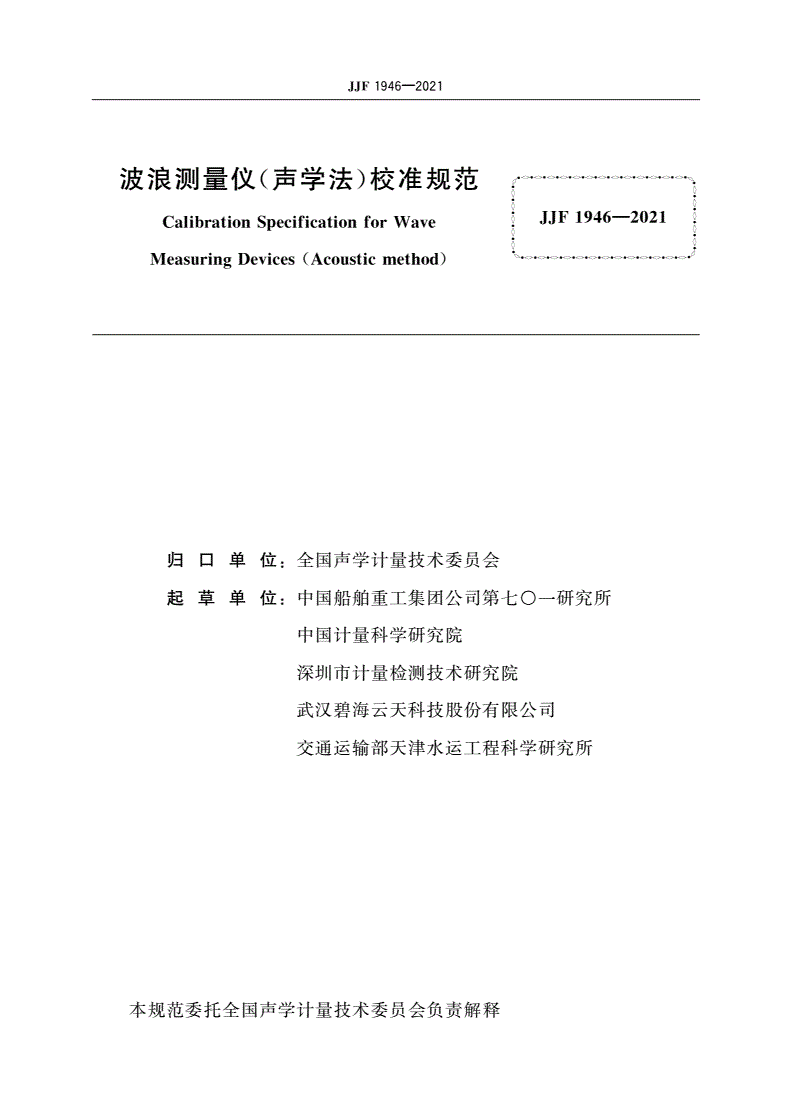

波浪测量仪声学法校准规范

()

—

CalibrationSpecificationforWaveJJF19462021

MeasurinDevicesAcousticmethod

g()

归口单位全国声学计量技术委员会

:

起草单位中国船舶重工集团公司第七〇一研究所

:

中国计量科学研究院

深圳市计量检测技术研究院

武汉碧海云天科技股份有限公司

交通运输部天津水运工程科学研究所

本规范委托全国声学计量技术委员会负责解释

JJF1946—2021

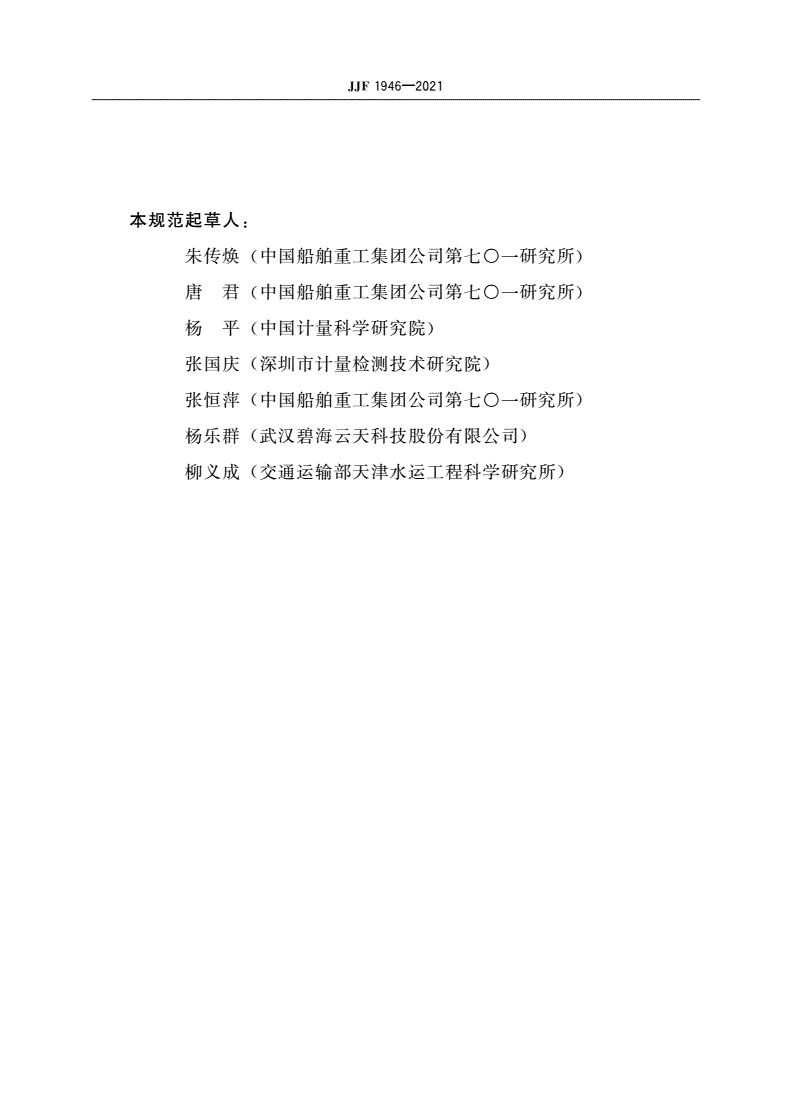

本规范起草人

:

朱传焕中国船舶重工集团公司第七〇一研究所

()

唐君中国船舶重工集团公司第七〇一研究所

()

杨平中国计量科学研究院

()

张国庆深圳市计量检测技术研究院

()

张恒萍中国船舶重工集团公司第七〇一研究所

()

杨乐群武汉碧海云天科技股份有限公司

()

柳义成交通运输部天津水运工程科学研究所

()

JJF1946—2021

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

概述

4……………………(1)

计量特性

5………………(1)

波高

5.1…………………(1)

周期

5.2…………………(2)

发射信号中心频率

5.3…………………(2)

发射信号脉冲宽度

5.4…………………(2)

声换能器波束角

5.5……………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

主要标准器及其他设备

6.2……………(2)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

校准方法

7.2……………(3)

校准结果表达

8…………(5)

校准记录

8.1……………(5)

校准数据处理

8.2………………………(5)

校准证书

8.3……………(5)

校准结果的测量不确定度

8.4…………(5)

复校时间间隔

9…………(6)

附录校准记录的内容

A………………(7)

附录校准证书的内容

B………………(9)

附录测量不确定度评定示例

C………(11)

Ⅰ

JJF1946—2021

引言

国家计量校准规范编写规则通用计量术语及定义

JJF1071—2010《》、JJF1001《》、

测量不确定度评定与表示共同构成支撑本规范编制工作的基础性

JJF1059.1—2012《》

系列规范本规范在技术方面主要参考了海洋观测规范第

。GB/T14914.2—2019《2

部分海滨观测中海浪观测技术要求

:》。

本规范为首次发布

。

Ⅱ

JJF1946—2021

波浪测量仪声学法校准规范

()

1范围

本规范适用于超声波测距原理的波浪测量仪以下称为声学法波浪测量仪的

(“”)

校准

。

2引用文件

本规范引用了下列文件

:

通用计量术语及定义

JJF1001—2011

声学计量术语及定义

JJF1034

测量不确定度评定与表示

JJF1059.1—2012

电学和磁学的量和单位

GB3102.5—1993

声学的量和单位

GB3102.7—1993

海洋观测规范第部分海滨观测

GB/T14914.2—20192:

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

和中界定的术语适用于本规范

JJF1001—2011、JJF1034GB/T14914.2—2019。

4概述

声学法波浪测量仪通常由声换能器发射机接收机前置放大模块滤波模块

、、、、、

控制系统等组成声学法波浪测量仪是基于声波测距原理由发射换能器向水面发射一

。,

束窄脉冲声波经水面反射后返回到与发射换能器在同位置上的接收换能器接收通过

,,

波速和时间得到准确的波高由波高随时间变化的序列值获取波浪周期等参数声学法

,。

波浪测量仪主要用于海洋台站港口码头海上平台以及江河湖泊水库等波浪的波

、、、

高周期及波形的测量

、。

5计量特性

波高

5.1

波高测量范围的上限一般不超过

a)20m;

测量最大允许误差当波高不大于时一般不超过当波高大于

b):1m,±0.10m;

时一般不超过H其中H为波高测量值单位为米

1m,±(0.1×+0.1m),,。

1

JJF1946—2021

周期

5.2

周期测量范围一般为

a)1s~20s;

测量最大允许误差一般为

b)±0.50s。

发射信号中心频率

5.3

发射信号中心频率误差一般不超过标称值的

±10%。

发射信号脉冲宽度

5.4

发射信号脉冲宽度误差一般不超过标称值的

±10%。

声换能器波束角

5.5

偏离声换能器中心轴线信号级下降的角度一般不超过

3dB2.0°。

注:以上计量特性不是用于合格判别,仅供参考。

6校准条件

环境条件

6.1

校准应在以下环境条件下进行

:

空气温度为

———(15~30)℃;

相对湿度为

———(30~90)%;

静压为

———(80~106)kPa;

不存在影响测量的机械振动与电磁干扰

———。

主要标准器及其他设备

6.2

测量水听器

a)

在校准频率范围内自由场灵敏度级不小于测量不确定度优于U

,-210dB,=

k

1.0dB(=2)。

前置放大器

b)

在校准频率范围内动态范围不小于增益误差不超过

,60dB,±0.3dB。

数字示波器

c)

带宽不小于垂直偏转系数误差不超过水平偏转系数误差不超过

100MHz,±2%,

±2%。

信号分析仪

d)

在校准频率范围内幅值测量误差不超过频率测量误差不超过

,±0.2dB,±2%。

波浪模拟架

e)

由两平行轴为导轨和上下平行移动的反射板组成测量时应保证反射板沿导轨上下

,

平行移动

。

秒表

f)

计时范围覆盖分辨力优于测量误差不超过

(0.1~2000)s,0.01s,±0.05s。

游标卡尺

g)

测量范围为最大测量误差不超过

(0~200)mm,±0.02mm。

2

JJF1946—2021

卷尺

h)

测量范围为最大测量误差不超过

(0~10)m,±0.01m。

温度计

i)

在校准的环境条件下温度计的测量误差不超过

,±0.5℃。

湿度计

j)

在校准的环境条件下湿度计的测量误差不超过

,±5%。

7校准项目和校准方法

校准项目

7.1

校准项目见表实验室应根据声学法波浪测量仪的型号及客户的要求选择校准

1。
