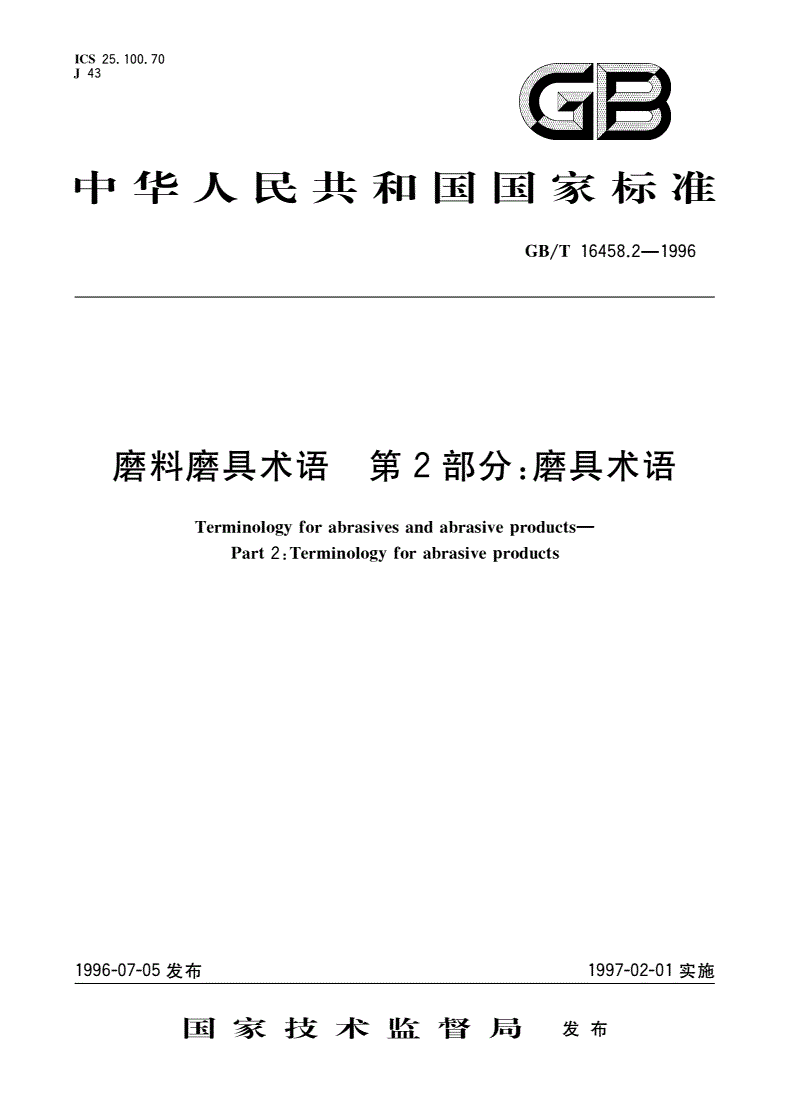

GB/T 16458.2-1996 磨料磨具术语 第2部分：磨具术语

GB/T16458.2一1996

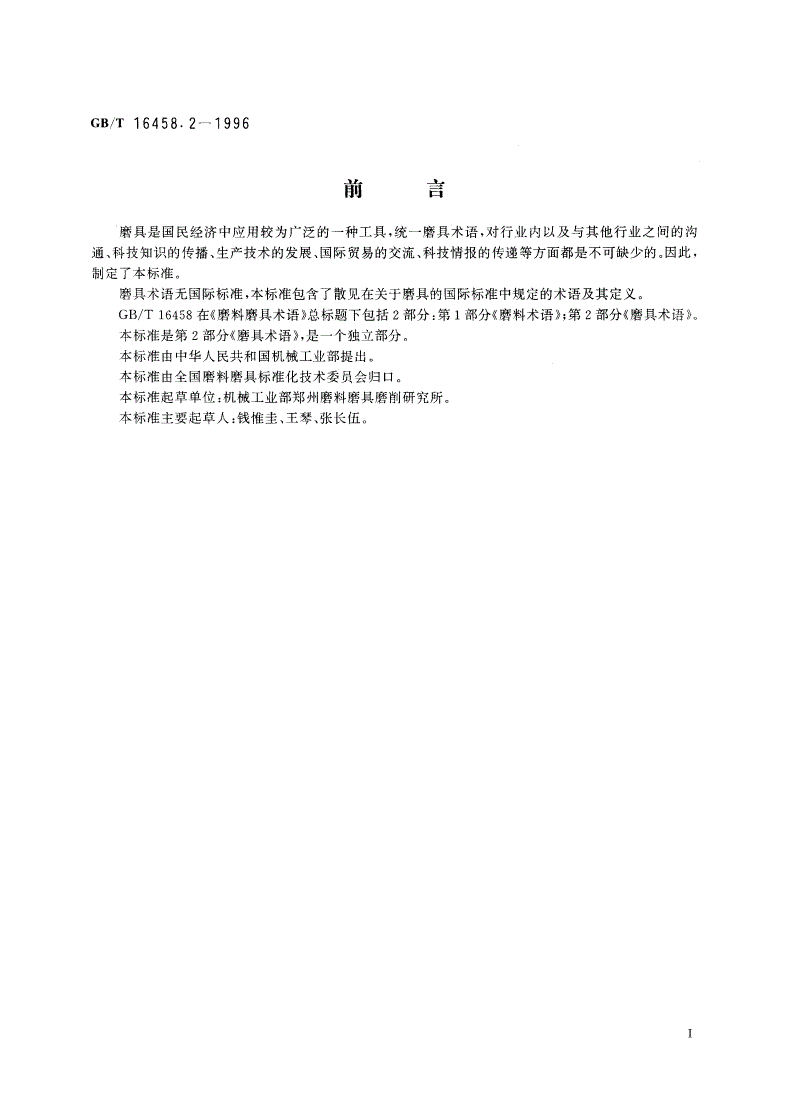

前言

磨具是国民经济中应用较为广泛的一种工具，统一磨具术语，对行业内以及与其他行业之间的沟

通、科技知识的传播、生产技术的发展、国际贸易的交流、科技情报的传递等方面都是不可缺少的。因此，

制定了本标准。

磨具术语无国际标准，本标准包含了散见在关于磨具的国际标准中规定的术语及其定义

GB/T16458在磨《料磨具术语》总标题下包括2部分:第1部分磨《料术语》;第2部分磨《具术语》。

本标准是第2部分磨《具术语》，是一个独立部分。

本标准由中华人民共和国机械工业部提出。

本标准由全国磨料磨具标准化技术委员会归口。

本标准起草单位:机械工业部郑州磨料磨具磨削研究所。

本标准主要起草人:钱惟圭、王琴、张长伍。

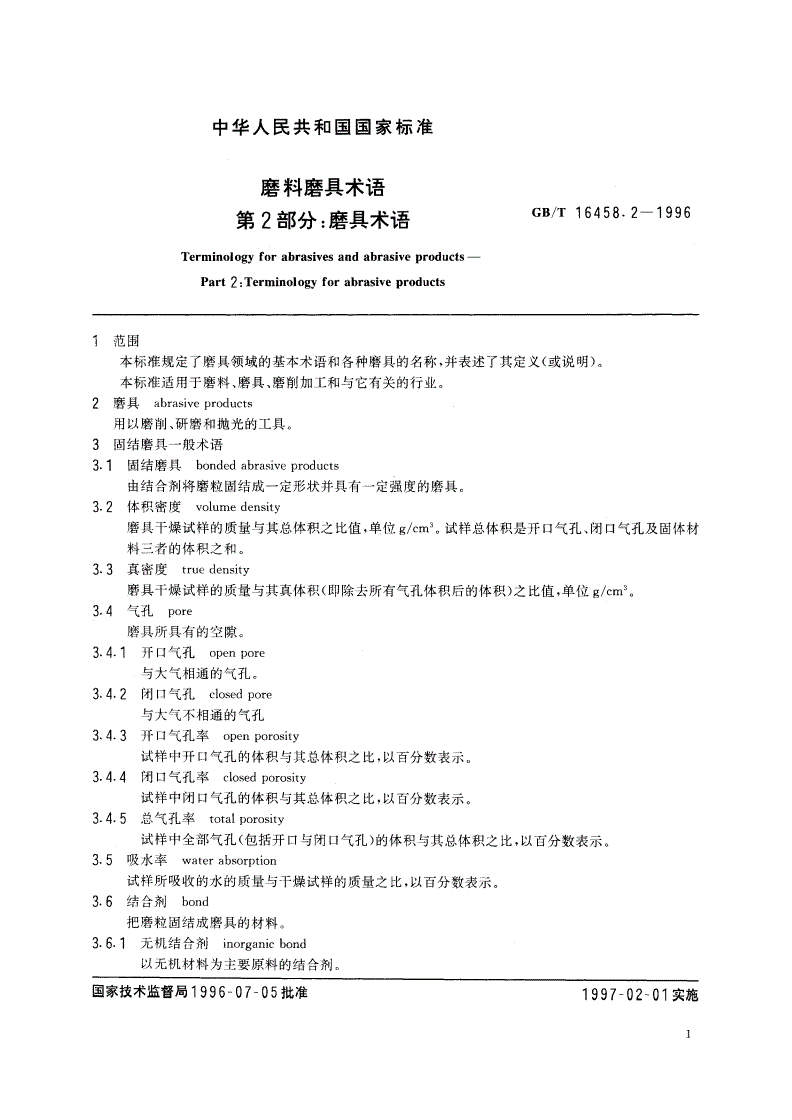

中华人民共和国国家标准

磨料磨具术语

第2部分:磨具术语Gs/T16458.2一1996

Terminologyforabrasivesandabrasiveproducts

Part2:Terminologyforabrasiveproducts

1范围

本标准规定了磨具领域的基本术语和各种磨具的名称，并表述了其定义(或说明)。

本标准适用于磨料、磨具、磨削加工和与它有关的行业。

2磨具abrasiveproducts

用以磨削、研磨和抛光的工具。

3固结磨具一般术语

3.1固结磨具bondedabrasiveproducts

由结合剂将磨粒固结成一定形状并具有一定强度的磨具。

3.2体积密度volumedensity

磨具干燥试样的质量与其总体积之比值，单位g/cm'。试样总体积是开口气孔、闭口气孔及固体材

料三者的体积之和。

13真密度truedensity

磨具干燥试样的质量与其真体积(即除去所有气孔体积后的体积)之比值，单位g/cm'

3.4气孔pore

磨具所具有的空隙。

3.4.1开口气孔openpore

与大气相通的气孔。

14.2闭口气孔closedpore

与大气不相通的气孔

3.4.3开口气孔率openporosity

试样中开口气孔的体积与其总体积之比，以百分数表示。

3.4.4闭口气孔率closedporosity

试样中闭口气孔的体积与其总体积之比，以百分数表示。

3.4.5总气孔率totalporosity

试样中全部气孔(包括开口与闭口气孔)的体积与其总体积之比，以百分数表示

15吸水率waterabsorption

试样所吸收的水的质量与干燥试样的质量之比，以百分数表示。

16结合剂bond

把磨粒固结成磨具的材料。

3.6.1无机结合剂inorganicbond

以无机材料为主要原料的结合剂。

国家技术监督局1996一07一05批准1997一02一01ZgA

Gs/T16458.2一1996

陶瓷结合剂vitrifiedbond

以陶瓷材料为主要原料的结合剂。

烧熔结合剂fusedbond

耐火度低于磨具烧成温度的陶瓷结合剂。

烧结结合剂sinteredbond

耐火度高于磨具烧成温度的陶瓷结合剂。

菱苦土结合剂magnesiabond

以氧化镁和氯化镁为主要原料的结合剂。

3.6.2有机结合剂organicbond

以有机材料为主要原料的结合剂。

3.6.2.1树脂结合剂resinoidbond

以合成脂为主要原料的结合剂。

3.6-2.2橡胶结合剂rubberbond

以人造或天然橡胶为主要原料的结合剂。

3.6-2.3虫胶结合剂shellacbond

以虫胶，’为原料的结合剂。

3.7磨粒率percentageofgrain

磨粒在磨具中占有的体积百分数。

3.8组织structure

磨具中磨料、结合剂和气孔间的体积比例

3.9硬度grade

磨粒在外力作用下从磨具表面脱落的难易程度。

3.10平衡试验balancingtest

为确定砂轮是否符合规定的平衡要求而进行的试验。

3.10.1静平衡试验staticbalancetest

按标准规定，在平衡器(或平衡试验机)上测定砂轮静态中不平衡量的试验。

3.10.2动平衡试验dynamicbalancetest

按标准规定，在动平衡机上测定砂轮旋转中不平衡量的试验。

3.11不平衡unbalance

砂轮在旋转时由于砂轮的质量中心与它的旋转中心不相重合而引起的振动。

3111

不平衡量unbalance

砂轮的偏心用mm表示，质量用g表示，不平衡量用g·mm表示

2311

不平衡值unbalancevalue

不平衡的测量值，安放在砂轮上并使之平衡的质块(平衡物)的质量，用9表示。

231

回转试验rotationtest

用砂轮旋转的速度来检测砂轮抗破裂能力的试验。

331回转强度revolvingstrength

砂轮旋转时在离心力作用下抵抗破裂的能力。

431

(砂轮)T-作速度grindingwheelperipheralspeed

砂轮旋转工作时的速度，以m/s表示。

351

(砂轮)最高工作速度maximumoperatingspeed

1)虫胶(shellac,lac)为由紫胶虫(laccifer,lacca)的分泌物加工制得的天然树脂

GB/T16458.2一1996

砂轮工作时允许使用的最高速度，单位m/.s

3.16自锐性self-sharpening

磨具在磨加工中由于磨粒新的切削刃不断形成，或钝化的磨粒从结合剂中脱落，从而保持切削能

力的性能。

3.17钝化dulling

磨具在磨加工中磨粒的锋锐性降低，造成切削能力的下降。

4普通磨料固结磨具类

4.1砂轮grindingwheel

用磨粒和结合剂等制成的中央有通孔的圆形固结磨具。

4.1.1平形砂轮straightwheel

轴向截面如图to

图1

1.1螺栓紧固平形砂轮threadedinsertdisk

在双端面磨床上使用，砂轮由螺栓紧固在磨床的固定卡盘上，使用砂轮端面工作，用于平面磨

削。

2斜边砂轮taperedwheel

斜边砂轮轴向截面如图2,

图2

4.1.3单面凸砂轮hubbedwheel

单面凸砂轮轴向截面如图30

图3

4.1.4单面凹砂轮wheelrecessedoneside

单面凹砂轮轴向截面如图4

图4

4.1.5双面凹砂轮wheelrecessedtwoside

双面凹砂轮轴向截面如图50

GBJT16458.2一1996

图5

4.1.6单面凹带锥砂轮wheelrelievedandrecessedsameside

单面凹带锥砂轮锥凹同面，轴向截面如图6.

图6

4.1.7双面凹带锥砂轮wheelrelievedandrecessedbothside

双面凹带锥砂轮轴向截面如图7,

图7

4.1.8薄片砂轮thingrindingwheel

厚度为5mm及更薄的砂轮，轴向截面如图8.

图8

4.1.9筒形砂轮cylinderwheel

筒形砂轮W蕊0.17D，轴向截面如图9

，评

州

}

笠0

图9

4.1-10杯形砂轮straightcupwheel

杯形砂轮轴向截面如图10.

图10

4.1.11碗形砂轮tapercupwheel

碗形砂轮轴向截面如图11.

GB/T16458.2一1996

图11

4.1.12碟形砂轮dishwheel

碟形砂轮轴向截面如图12.

图12

4.1.13拔形砂轮depressedcenterwheel

钱状纤维增强型树脂结合剂高速砂轮。

4.2专用砂轮specialpurposewheel

用于专门用途的砂轮

4.2.1碾米砂轮grindingwheelforricehusking

用于稻谷脱壳后碾臼糙米的砂轮，俗称砂辊

4.2.2高速砂轮high-speedgrindingwheel

用于高速磨削的砂轮。

4.2.3重负荷修磨砂轮high-pressuresnaggingwheel

负荷大于150ON条件下修磨用的树脂砂轮。

4.2.4磨钢球砂轮grindingwheelforsteelballs

用于磨削轴承钢球的砂轮。

4.2.5蜗杆砂轮wormgrindingwheel

具有螺旋工作表面，以滚切法磨齿的砂轮。

4.2.6深切缓进给磨砂轮deepcutandcreepfeedgrindingwheel

深切缓进给磨削用陶瓷结合剂砂轮。

4.2.7成型砂轮formgrindingwheel

砂轮周边外形相反于加工形状，用于切人磨削。

4.2.8切断砂轮cuttingoffwheel

用于切割材料的砂轮。

4.2.9无心磨砂轮centrelessgrindingwheel

用于无心磨床的砂轮。

4.2.10无心磨导轮centrelessregulatingwheel

用于无心磨床，与托架共同支承工件，起驱动工件旋转作用。

4.2.11PVA砂轮PVA(Polyvinylalcohol)grindingwheel

结合剂以PVA(聚乙烯醇)等为原料，添加磨粒后，经与醛类缩合反应而制成的砂轮有弹性

多气孔，精密抛光加工用。

4.2.12纸浆磨石pulpstone

采用陶瓷结合剂纸浆磨块组装而成的磨具，用于制浆造纸磨木机，又称陶瓷磨石

4.2-12.1纸浆磨块pulpsegment

GB/T16458.2一1996

组装纸浆磨石的单元。

4.2-13烧结刚玉砂轮aluminiumoxidesinteredwheel

用氧化铝微粉和适量的氧化铬混合后成型，高温烧结制成的砂轮。

4.3磨石bricks,sticks

不绕自身的轴心旋转进行加工的条块状固结磨具。俗称油石。

4.3.1天然磨石grindstone

选用质地细腻又具有研磨和抛光能力的石英岩制作的磨石。

4.3.2布磨条honingstick

琦磨加工用的磨石

4.3.3超精磨石superfinishingstick

超精加工用的磨石。

4.3.4烧结刚玉磨石aluminiumoxidesinteredstick

用氧化铝微粉和适量的氧化铬混合成型，高温烧结制成的油石。

4.3.5双面磨石combinationstone

两面粒度不同或磨料不同，或两者皆不同的磨石。

4.3.6菱苦土磨石magnesiagrindstone

用菱苦上结合剂制造的块状磨具，适用于加工石材。

4.4磨头mountedwheel

由磨料和结合剂制成的、带柄使用有盲孔的小直径固结磨具。

4.4.1圆柱磨头mountedplug,flatend

圆柱磨头轴向截面如图13,

图13

4.4.2椭圆磨头mountedcone,curvedside

椭圆磨头轴向截面如图14

图14

4-4.3半球形磨头mountedplug,roundend

半球形磨头轴向截面如图15.

GB/T16458.2一1996

图15

4.5砂瓦grindingsegments

块状固结磨具，以多块方式同心地组装在磨床主轴的圆盘上作端面磨削。

4.6滚抛磨块tumblingchipabrasives

小尺寸的固结磨具，有多种形状，用于光整加工。

5涂附磨具一般术语

5.1涂附磨具coatedabrasives

用粘结剂把磨粒粘附在可挠曲的基材上制成的磨具。

5.2基材backing

涂附磨具中磨料和粘结剂的承载体。

5.2.1布基clothbacking

以布作的基材。

5.2.2纸基paperbacking

以纸作的基材。

5.2.3钢纸基fibrebacking

以硫化纤维纸，，(钢纸)作的基材。

5.2.4复合基combinationbacking

以布和纸等复合而成的基材。

5.3粘结剂adhesive

粘结磨粒和基材用的液状材料。

5.3.1动物胶粘结剂gluebond

以动物胶为主要原料的粘结剂。

5.3.2半树脂粘结剂resinovergluebond

底胶为动物胶，复胶为树脂的粘结剂。

5.3.3全树脂粘结剂resinoverresinbond

以树脂为主要原料的粘结剂。

5.3.4耐水粘结剂waterproofbond

以耐水树脂为主要原料的粘结剂。

5.4植砂密度densityofcoatinggrain

涂附磨具表面磨粒的疏密度，以磨粒对基材的筱盖率表示。

5-4.1密植砂closedcoat

磨粒覆盖基材的全部表面。

5.4.2疏植砂opencoat

磨粒覆盖基材部分表面。

6涂附磨具类

1)硫化纤维纸，由纤维素经浓硫酸盐或氧化锌处理改变了纤维的物理性能后制成的接近均质的材料

cB/T16458.2一1996

6.1砂布abrasivecloth

用粘结剂把磨粒粘附在布基上制成的徐附磨具。

6.1.1耐水砂布waterproofabrasivecloth

在水中使用的砂布。

6.1.2页状砂布abrasiveclothinsheets

张页式的砂布。

6.1.3卷状砂布abrasiveclothinrolls

成卷状的砂布。

6.2砂纸abrasivepaper

用粘结剂把磨粒粘附在纸基上制成的涂附磨具。

6.2.1耐水砂纸waterproofabrasivepaper

在水中使用的砂纸。

6.2.2页状砂纸abrasivepaperinsheets

张页式的砂纸。

6.2.3卷状砂纸abrasivepaperinrolls

成卷状的砂纸。

6.2.4金相砂纸metallographicabrasivepaper

用于金相磨片及金属表面精磨的砂纸。

6.3砂带abrasivebelts

环带状的涂附磨具。

6.3.1布砂带abrasiveclothbelts

干法使用的布基砂带。

6.3.2耐水布砂带waterproofabrasiveclothbelts

在水中使用的布基砂带。

6.3.3纸砂带abrasivepaperbelts

干法使用的纸基砂带。

6.3.4耐水纸砂带waterproofabrasivepaperbelts

水中使用的纸基砂带。

6.3.5复合基砂带combinationbackingabrasivebelts

复合基材的砂带。

6.3.6无接头砂带endlessabrasivebelts

没有接头的砂带。

6.3.7接头砂带jointabrasivebelts

有接头砂带。

6.3.7.1搭接砂带lapjointbelts

以搭接方式制作的接头砂带。

6.3-7.2对接砂带buttjointbelts

以对接方式制作的接头砂带。

6.4砂盘abrasivediscs

圆盘状的涂附磨具。

6.4.1粘贴砂盘pressuresensitivebackingdiscs

背面可粘贴的砂盘。

6.5砂套abrasivesleeves

GB/T16458.2一1996

带有螺旋衬底的套在轮(轴)上使用的环状涂附磨具。

6.5.1筒形砂套cylindricalabrasivesleeves

筒形状的砂套

6.5.2截锥砂套truncatedconeabrasivesleeves

截锥形状的砂套

6.6研磨页轮flapwheels

用一定数量的长方形砂布(纸)页片，按放射状排列，制成的一种轮状涂附磨具

6.6.1带轴研磨页轮flapwheelswithshaft

固定有中心轴的研磨页轮

6.6.2卡盘研磨页轮flapwheelwithflange

用卡盘固定页片，并以卡盘中心定位而制作的研磨页轮。

7研磨剂类磨具

7.1研磨剂lappingcompound

用磨粒、分散剂和辅助材料制成的混合剂，用于研磨。

7.1.1分散剂dispersingagent

使磨粒在研磨剂中能均匀分散的液体。

7.1.2稀释剂diluent

稀释研磨剂用的液体。

7.1.3研磨液liquidlappingcompound

不需稀释可直接使用的研磨剂

7.1.4固体研磨剂solidlappingcompound

可直接使用或加稀释剂稀释后使用的常温时呈块状的研磨剂。

7.2研磨膏lappingpaste

用磨粒或截体制成的混合剂，呈膏状。

7,2.1载体support

在研磨膏膏体中承载磨粒的物质，使磨粒分散均匀后呈相对稳定状态。

7.2.2油溶性研磨膏oilsolublelappingpaste

用油做稀释剂的研磨膏

7.2.3水溶性研磨膏watersolublelappingpaste

用水做稀释剂的研磨膏

8超硬磨料磨具一般术语

8.1超硬磨料磨具superabrasiveproducts

用超硬磨料制成的磨具

8.2基体substrate.

在超硬磨料磨具中起支撑超硬磨料层工作和便于装卡，由电木或金属或陶瓷等材料构成

8.3超硬磨料层superabrasivesection

超硬磨料磨具中起磨削(包括锯切)作用的部分，由超硬磨料和结合剂组成

8.3.1全刚石层diamondsection

金刚石磨具中起磨削(包括锯切)作用的部分，由金刚石和结合剂组成

8.3.2立方氮化硼层CBNsection

立方氮化硼磨具中起磨削作用的部分，由立方氮化硼和结合剂组成

8.4过渡层。ntermediatesection

超硬磨料磨具中连接基体和超硬磨料层的部分。

GB/T16458.2一1996

8.5浓度concentration

超硬磨料层单位体积内超硬磨料含量。

注:浓度的基础值为100%时.等于440-9/crcr'(4.4LS41/cm')，当金刚石密度为3.529/cm“时，此时相当于体积的

25Y,，其余浓度按比例计算，当立方氯化绷密度为3.489/cm，时，此值相当于体积的25.3Yc

8.6金属结合剂metalbond

以金属材料为原料所组成的结合剂。

8.6.1烧结金属结合剂sinteringmetalbond

以烧结工艺制造磨具用的金属结合剂。

8.6.2电镀金属结合剂electroplatedmetalbond

以电镀工艺制造磨具用的金属结合剂。

9超硬磨料磨具类

9.1金刚石磨具diamondabrasiveproducts

以金刚石为磨料制成的磨具。

9.1.1金刚石砂轮diamondgrindingwheel

以金刚石为磨粒制成的砂轮

9.1.1门金刚石磨边砂轮diamondedgingwheel

用于玻璃边缘加工的金刚石砂轮。

9.1.1.2金刚石筒形砂轮diamondcylindricalwheel

用于光学玻璃镜片铣磨加工的金刚石砂轮

9.1.2金n}石锯切工具diamondsawingandcuttingtool

以金刚石为磨料制成的锯切工具。

9.1-2.1金f7!}石切割砂轮diamondcut-offwheel

连续的或压齿的圆片状金刚石锯切工具

9.1.2.2金刚石圆锯片diamondcircularsawblades

将锯齿固接于圆片状的基体上制成的金刚石锯切工具

9.1.2.2.1锯齿diamondsegments

固接于金刚石圆锯片和金刚石框架锯条基体上的金刚石层成品

9.1.2.3金刚石框架锯条diamondframesawblades

长条状的金刚石锯切工具，安装在框架锯床L使用。

9.1.2.4金刚石绳锯diamondwiresaw

在钢丝绳上固定有金刚石串珠的锯切工具，用于开采矿山石材。

9.1.2.4.1金刚石串珠diamondbeads

成品为空心圆柱体，金刚石在其外圆面上，装配于钢丝绳上构成金刚石绳锯

9.1.3金179石精磨片diamondfinishingpellets

丸片状光学玻璃、宝石等精磨用的金刚石磨具。

9.1.4金刚石滚轮diamonddressingroller

用于成型修整砂轮具有旋转体形状的金刚石工具。

9.2立方氮化硼磨具cubicboronnitrideabrasiveproducts

以立方氮化硼为磨料制成的磨具。

9.2.1立方氮化a砂轮cubicboronnitridegrindingwheel

以立方氮化硼为磨料制成的砂轮

9.3电镀超硬磨料磨具。lectroplatedsuperabrasiveproducts

采用电镀工艺制成的超硬磨料磨具。

GB/T16458.2一1996

9.3.1电镀金刚石内圆切割锯片electroplateddiamondinnerslicingdisc

刃口在内圆周边上的电镀金刚石工具。

9.3.2电镀金刚石什锦锉electroplateddiamondfiles

用电镀工艺将金刚石固结在多种形状的锉的基体上制成的手用工具。

英文索引

A

abrasivebelts砂带·”··“·······””····”···”········”···””···”··“··”···”······”…

abrasivecloth砂布.，·“·············“··············”····“·”····”····“···.，················……:.:

abrasiveclothbelts布砂带.，···.，·“······“···，’“······“····“··················，’·······…6.3.1

abrasiveclothinrolls卷状砂布6.1.3

abrasiveclothinsheets页状砂布6.1.2

abrasivediscs砂盘·······································································……6.4

abrasivepaper砂纸6.2

abrasivepaperbelts纸砂带·”“二..;””····““······””···”··”“··“··········。····“·······一·6.3.3

abrasivepaperinrolls卷状砂纸.·6.2.3

abrasivepaperinsheets页状砂纸
