DB4403/T 171-2021 近岸海域水质在线监测站运行维护技术指南

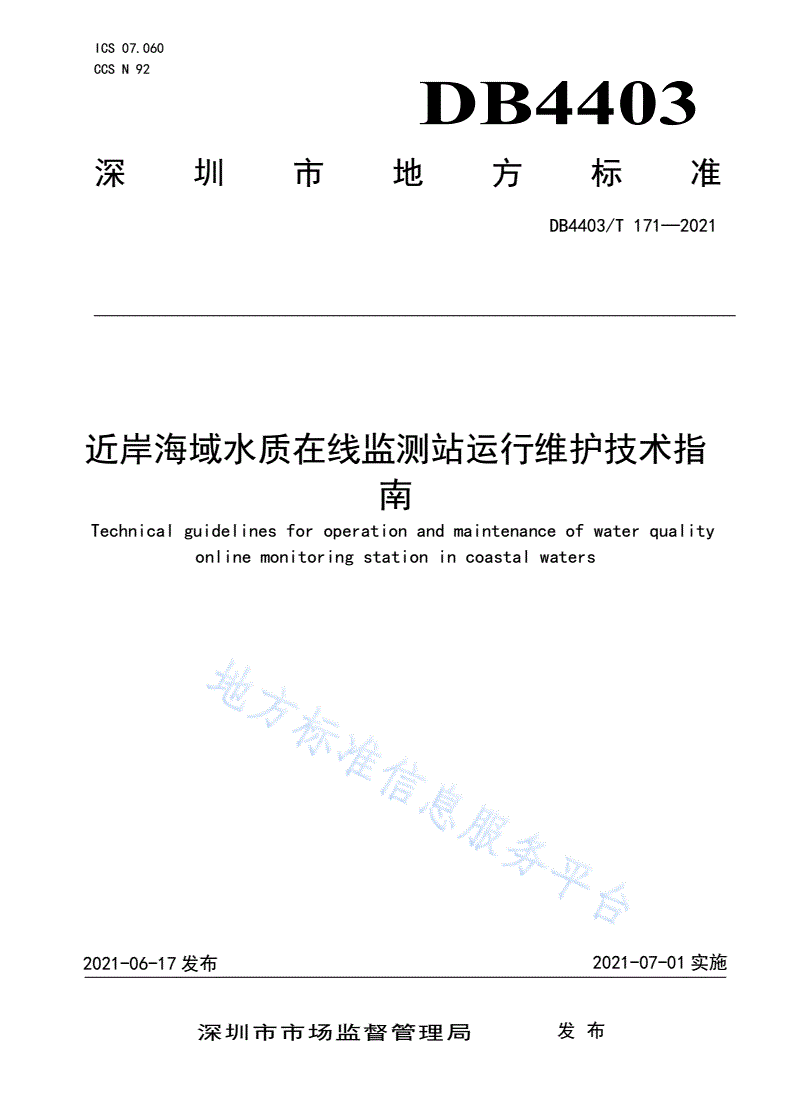

ICS07.060

CCSN92

DB4403

深圳市地方标准

DB4403/T171—2021

近岸海域水质在线监测站运行维护技术指

南

Technicalguidelinesforoperationandmaintenanceofwaterquality

onlinemonitoringstationincoastalwaters

2021-06-17发布2021-07-01实施

深圳市市场监督管理局发布

DB4403/T171—2021

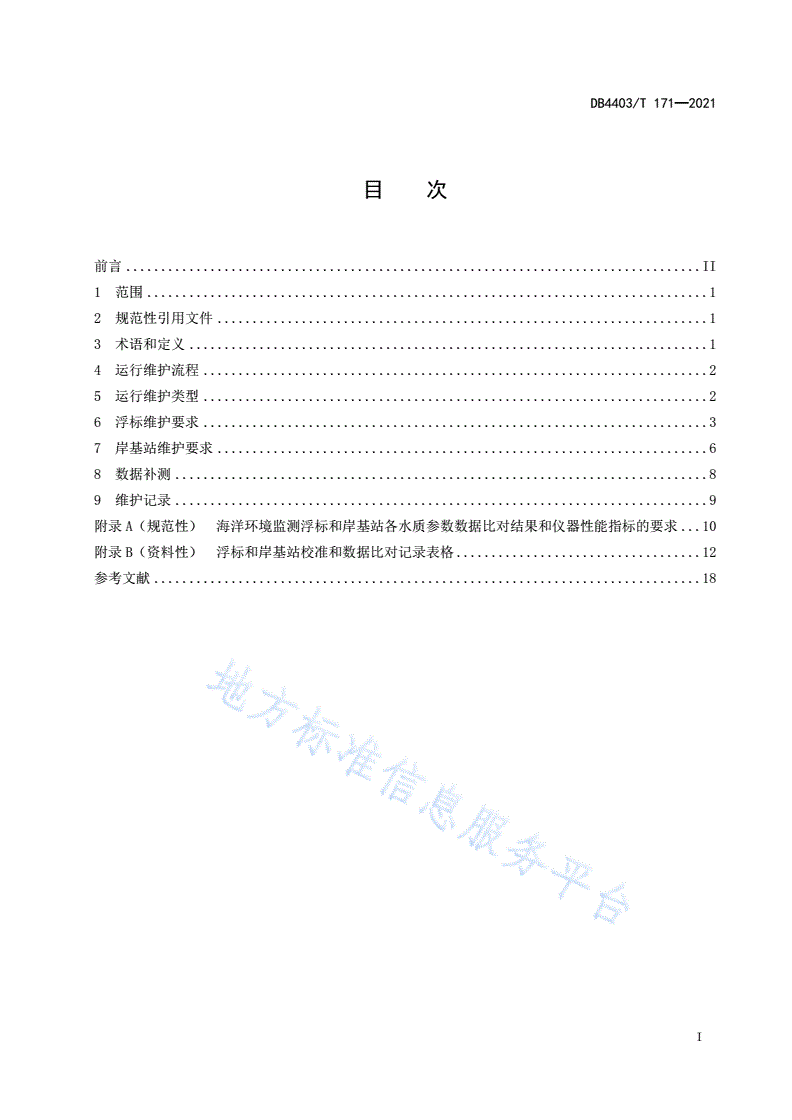

目次

前言..................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4运行维护流程........................................................................2

5运行维护类型........................................................................2

6浮标维护要求........................................................................3

7岸基站维护要求......................................................................6

8数据补测............................................................................8

9维护记录............................................................................9

附录A（规范性）海洋环境监测浮标和岸基站各水质参数数据比对结果和仪器性能指标的要求...10

附录B（资料性）浮标和岸基站校准和数据比对记录表格...................................12

参考文献..............................................................................18

I

DB4403/T171—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由深圳市生态环境局提出并归口。

本文件起草单位：深圳市环境监测中心站、深圳市朗诚科技股份有限公司、暨南大学、深圳市标准

技术研究院。

本文件主要起草人：许旺、曾清怀、唐力、梁鸿、王伟民、赖标汶、余欣繁、尹淳阳、戴伟强、桓

清柳、杨建洪、谢佳裕、毕玉明、刘昌伟、熊斌、岑竞仪、李丽、徐丽君、黄碧锋、樊阳波。

Ⅱ

DB4403/T171—2021

近岸海域水质在线监测站运行维护技术指南

1范围

本文件规定了近岸海域水质在线监测站的运行维护流程、运行维护类型、浮标维护要求、岸基站维

护要求、数据补测及维护记录等方面的要求。

本文件适用于指导近岸海域水质在线监测站的例行运行和维护工作。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB7467—1987水质六价铬的测定二苯碳酰二肼分光光度法

GB17378.4—2007海洋监测规范第4部分:海水分析

DZ/T0064.69—1993地下水质检验方法碱性高锰酸盐氧化法测定化学需氧量

HJ731—2014近岸海域水质自动监测技术规范

HJ828—2017水质化学需氧量的测定重铬酸盐法

HJ915—2017地表水自动监测技术规范(试行)

HY/T143—2011小型海洋环境监测浮标

3术语和定义

下列术语和定义适用于本文件。

3.1

水质在线监测站on-linewaterqualitymonitoringstation

采用自动监测仪器对水质进行监测分析的监测站点。

3.2

浮标buoy

一种可搭载、悬挂多种类型传感器或仪器设备，能定点、自动、长期、连续地进行采集、处理、存

储和传输常规的水文气象数据等要素的载体。

3.3

岸基站shorestation

一种在近岸河口或入海排污口建设的监测站，利用在线监测仪器自动、长期、连续的对海洋生态环

境监测所涉及的水质要素进行监测，并将监测数据实时发送至监控中心。

3.4

维护周期maintenanceperiod

为了保证浮标/岸基站正常运行而进行检查、维护和排除故障工作的频率。

3.5

检定verification

国家法制计量部门为确定或证实测量仪器是否能完全满足检定规程的要求而做的全部工作。

3.6

1

DB4403/T171—2021

校准calibration

在一定准确度要求下，用标准试样作为被测对象来检验或调整仪器，使示值与已知量值相符合的工

作过程。

4运行维护流程

4.1运维工作内容

运维工作按照下列工作内容完成：

——根据维护周期和检定/校准周期，确认例行维护时间，并开展运行维护工作，完成后进行维护

记录填写和确认，并归档；

——当出现数据异常时，派发异常维护通知，并开展故障处理工作，完成后进行维护记录填写和确

认，并归档；

——出现应急事故时，开展应急事故处理工作，完成后进行维护记录填写和确认，并归档；

——维护过程中要求进行数据比对工作，数据比对结果满足表A.1和A.2要求时，出具比对报告并归

档，不满足时要开展现场维护工作；

——运维记录要进行管理并做好归档工作。

4.2运维工作流程图

运维工作的开展按照图1的流程进行。

图1运行维护流程图

5运行维护类型

5.1浮标

浮标运行维护按照下列三种方式开展：

2

DB4403/T171—2021

a）例行维护是指根据校准周期和维护周期，确定例行维护频率，开展例行维护工作；

b）故障处理是在数据异常或数据中断等情况，核查故障原因，排除故障；

c）应急事故处理是在发现浮标移位、被撞或其他不可抗力造成浮标损坏时，应按应急事故处理。

5.2岸基站

岸基站运行维护按照下列三种方式开展：

a）例行维护是指根据校准周期和维护周期，确定例行维护频率，开展例行维护工作；

b）故障处理是在数据异常或数据中断等情况，核查故障原因，排除故障；

c）应急事故处理是当出现如岸基站被人为损坏或其它不可抗力（如洪水、台风、海啸等）造成

的破坏时，按应急事故进行处理。

6浮标维护要求

6.1一般要求

浮标维护一般要求如下：

——浮标站的布放环境条件应按照HY/T143—2011描述的工作环境条件的要求进行；

——浮标仪器设备按相关的计量检定/校准规程进行周期性的检定/校准，浮标检定/校准周期应根

据海域环境条件、仪器性能和数据比对结果偏差等因素综合考虑确定，故障处理后相关仪器设

备应经重新检定/校准方可再投入运行；

——各类传感器定期开展实验室数据比对、标液核查及仪器性能审核等质量控制工作，方法可参照

HJ731—2014；

——浮标传感器备品备件宜按在线设备与备品备件的比例为2:1进行配置。

6.2浮标例行维护

6.2.1维护周期

维护周期确定的要求如下：

——根据各类传感器的检定/校准周期和维护需求确定，并结合数据比对、各参数数据漂移等情况

进行调整；

——浮标维护周期的确定按照HJ731—2014描述的维护周期的一般要求执行；

——根据季节进行调整，夏季维护周期一般在15-20天进行一次，冬季20-25天维护一次，对于搭

载了营养盐传感器的站位也应根据仪器试剂有效性进行相应的维护周期调整；

——应按照各参数中维护周期最短的时间确定。

6.2.2例行维护要求

6.2.2.1维护前准备工作

维护前准备工作如下：

——应对浮标体、仪器设备及数据有无异常等情况进行确认；

——根据浮标站位类型、运行情况及前一次维护中发现的异常状况准备相应的工具；

——对天气、海况进行查询，联系海上作业船，如天气或海况变化，达不到海上维护作业条件，则

根据天气或海况情况推迟。

6.2.2.2海上现场维护工作

3

DB4403/T171—2021

海上现场维护工作主要要求如下：

——应对浮标整体进行外观拍摄；

——应对维护前后浮标传感器状态进行拍照对比，并保存图像；

——每次维护应检查浮标体及附属设备，包括浮标支架、安全防护装置、气象传感器、标识牌、太

阳能板及仪器井等，如有异常，及时维修或更换；

——每三个月应对电子舱、供电系统电压及接线、浮标上的固定螺栓进行检查；

——每年应对浮标体进行岸上清理，重新涂刷防附着生物漆；锚链使用1年～2年后应有计划地调

换两端的连接位置，并做好标记，锚链宜每年重新涂刷防锈漆；牺牲阳极宜每年更换一次。

6.2.2.3传感器清理校准

6.2.2.3.1水质传感器维护主要包括下列内容：

——清除水质传感器表面的附着物，清理探头表面污物；

——检查仪器的水密性等方面。

6.2.2.3.2营养盐分析仪维护主要包括下列内容：

——清洗仪器内部管路，更换试剂并校准；

——检查接头和光源，如果初始吸光度在实验室校准完成后的基础上升高0.2，应将传感器取回室

内进行调试；

——当光源强度明显下降，且无法调至初始值时，应更换光源。

6.2.2.3.3气象传感器维护主要包括下列内容：

——清理传感器表面污物；

——如设备故障或数据异常，应修复或更换。

6.2.2.4维护后室内工作

维护后室内工作应按下列程序执行：

a）归还带出的工具、救生衣，整理工具袋等；

b）对于有损耗的工具进行记录；

c）用清水冲洗比对仪器并妥当保存，校准杯中应保持湿润环境；

d）将带回实验室维护的营养盐分析仪清理干净，并去除试剂袋中的试剂，清洗干净；

e）将故障的仪器设备交给相关人员，并将故障现象及初步检查的情况进行告知；

f）整理数据比对结果，并形成纸质版和电子版；

g）对现场拍摄的照片进行整理，并按要求保存；

h）填写维护记录，并保存。

6.2.3数据质控

6.2.3.1例行校准

例行校准工作包括下列内容：

——例行校准参数包括盐度/电导率、叶绿素a、浊度、pH、溶解氧、氨氮、硝酸盐、亚硝酸盐、

磷酸盐等；

——定期开展校准工作，并填写记录表，浮标水质传感器例行校准记录表和浮标营养盐分析仪例行

校准记录表格式参见表B.1和表B.2；

——盐度/电导率、叶绿素a、浊度、pH、溶解氧的校准结果用绝对误差表示，氨氮、硝酸盐、亚

硝酸盐及磷酸盐可采用两点校准或标准曲线校准，用相对标准偏差或标准曲线相关系数表示，

例行校准参数的校准结果应满足表A.1的要求；

4

DB4403/T171—2021

——每次例行维护均应对仪器进行校准，校准周期夏秋季（5-9月）不宜超过20天，冬春季（10-4

月）不宜超过30天。

6.2.3.2海上数据比对

海上数据比对工作主要包括下列内容：

——开展海上数据比对的参数主要包括水温、盐度/电导率、叶绿素a、pH、溶解氧等。并填写记录

表，浮标水质传感器海上数据比对记录表格式参见表B.3；

——每次海上数据比对的频率不能低于2个维护周期；

——每次例行维护前后均应采用检定合格的便携式仪器进行海上数据比对，数据比对时间应与浮标

取样时间保持一致；

——比对结果应符合表A.1的要求，若超出其准确度范围，应对传感器重新校准、维修或更换。

6.2.3.3实验室数据比对

实验室数据比对工作主要包括下列内容：

——开展实验室数据比对的参数主要包括硝酸盐、亚硝酸盐、氨氮及磷酸盐等；

——至少每半年进行一次采样，采样时间与浮标取样时间保持一致；

——样品分析方法按照GB17378.4—2007的要求进行，比对结果应符合表A.1的要求，若超出其准

确度范围，应对传感器重新校准、维修或更换。

6.2.3.4仪器性能审核

仪器性能审核工作主要包括以下内容：

——仪器性能审核包括检出限检查、标准曲线检查、准确度测试及精密度测试；

——方法按照HJ731-2014描述的仪器性能审核要求的方法执行，审核结果应符合表A.1的要求，若

超出其准确度范围，应对传感器重新校准、维修或更换。

6.3浮标故障处理

6.3.1传输故障

6.3.1.1固定IP服务器网络故障（以GPRS等无线网络通讯方式），处理方法如下：

a）检查服务器网络情况，确保网络正常；

b）检查服务器上软件和服务运行情况，若发生异常，应及时修复。

6.3.1.2卫星天线故障或者卫星接收站故障（以北斗或海事卫星等通讯方式），处理方法如下：

a）更换损坏的天线或线缆，若卫星接收站出现故障，应维修或更换；

b）检查服务器上软件和服务运行情况，若发生异常，应及时修复。

6.3.1.3浮标上的接头处进水，造成保险丝烧断，导致浮标电子舱停止工作，按以下方法处理：

a）现场对电子舱进行检测，如发生短路，应处理接头进水故障，并更换保险丝；

b）现场无法进行开舱操作，应将浮标回收并修复处理。

6.3.1.4太阳能板、充电电池或供电线缆出现故障，导致供电异常，按以下方法处理：

a）检查太阳能板，若发生故障，应修复或更换；

b）检查供电线缆，若出现磨损、断裂、腐蚀等现象，应更换；

c）检查充电电池，若电压持续偏低且无法正常充电，应更换。

6.3.2传感器故障

6.3.2.1传感器故障的处理方法如下：

5

DB4403/T171—2021

a）现场直连传感器检查；

b）若发生故障，应现场维修或更换备用传感器；

c）维修后或备用传感器应重新校准后方可使用。

6.3.2.2线缆接头进水，造成所在线路的保险丝烧断，按以下方法处理：

a）现场对接头进水处进行处理，若线缆损坏，应更换；

b）现场对电子舱进行检测，若发生短路，应更换保险丝；

c）现场无法进行开舱操作，应将浮标回收并修复处理。

6.3.2.3传感器接头或线缆出现磨损、断裂，腐蚀等现象，应更换接头或线缆。

6.4应急事故处理

当浮标出现移位，遭受船舶碰撞或拖带，遭受人为破坏或其他不可抗力损坏时，应按应急事故进行

处理。处理程序如下：

a）应在24h之内进行浮标回收，应急响应时间不宜超过4h；

b）海上追踪到浮标后，应在现场进行完好性检查，拍照记录；

c）浮标回收；

d）浮标修复；

e）仪器设备应进行重新校准后才可投入使用；

f）重新投放。

7岸基站维护要求

7.1一般要求

岸基站一般维护要求如下：

——站房内各仪器应整洁干净，标识清楚；

——各类分析仪器应避免日光直射，站房温度保持在18～28℃左右，湿度应保持在10%～80%以

下；

——站房内应配备灭火器及安装避雷设施；

——站房内应配备操作手册及管理制度等；

——采水系统应具有保温、防压、防淤、防撞等功能；

——站房产生的废液应定期分类收集，集中存放，交由有资质的废液处理公司统一处理；

——仪器设备按相关的计量检定/校准规程进行周期性的检定/校准，故障处理后相关仪器设备应经

重新检定/校准方可再投入运行；

——各类仪器设备定期开展实验室数据比对、标液核查及仪器性能审核等质量控制工作，方法
