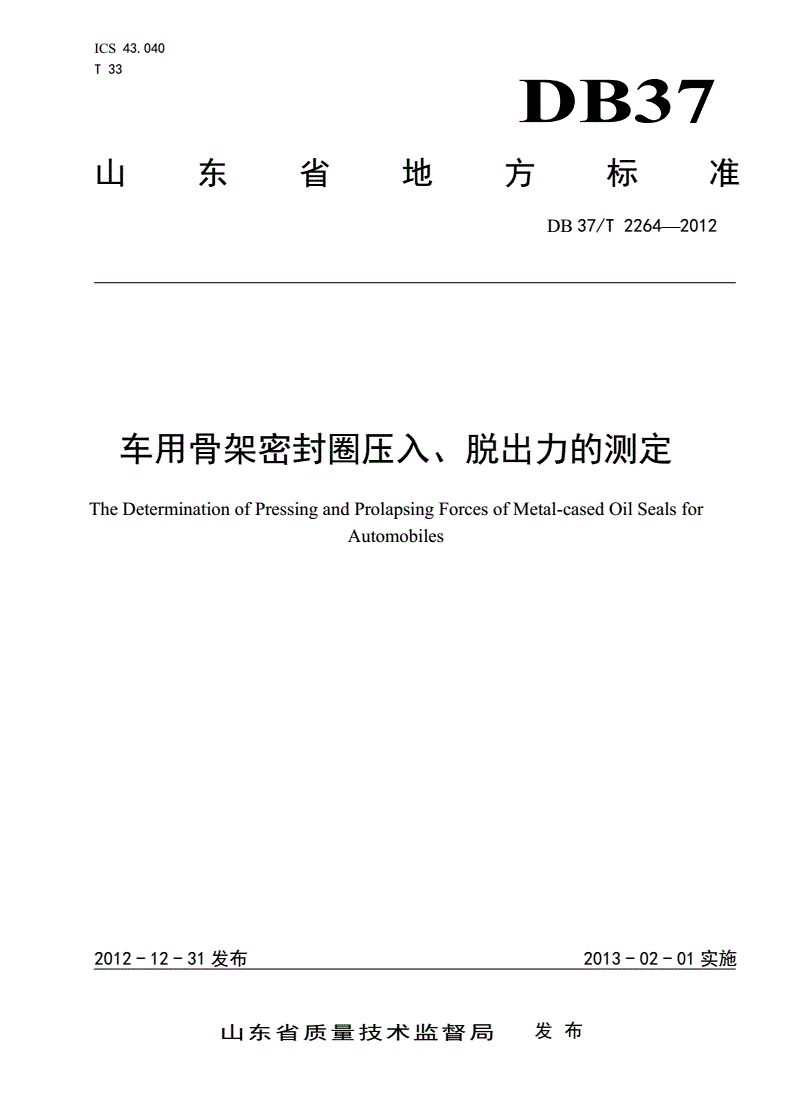

DB37/T 2264-2012 车用骨架密封圈压入、脱出力的测定

ICS43.040

T33

DB37

山东省地方标准

DB37/T2264—2012

车用骨架密封圈压入、脱出力的测定

TheDeterminationofPressingandProlapsingForcesofMetal-casedOilSealsfor

Automobiles

2012-12-31发布2013-02-01实施

山东省质量技术监督局发布

DB37/T2264—2012

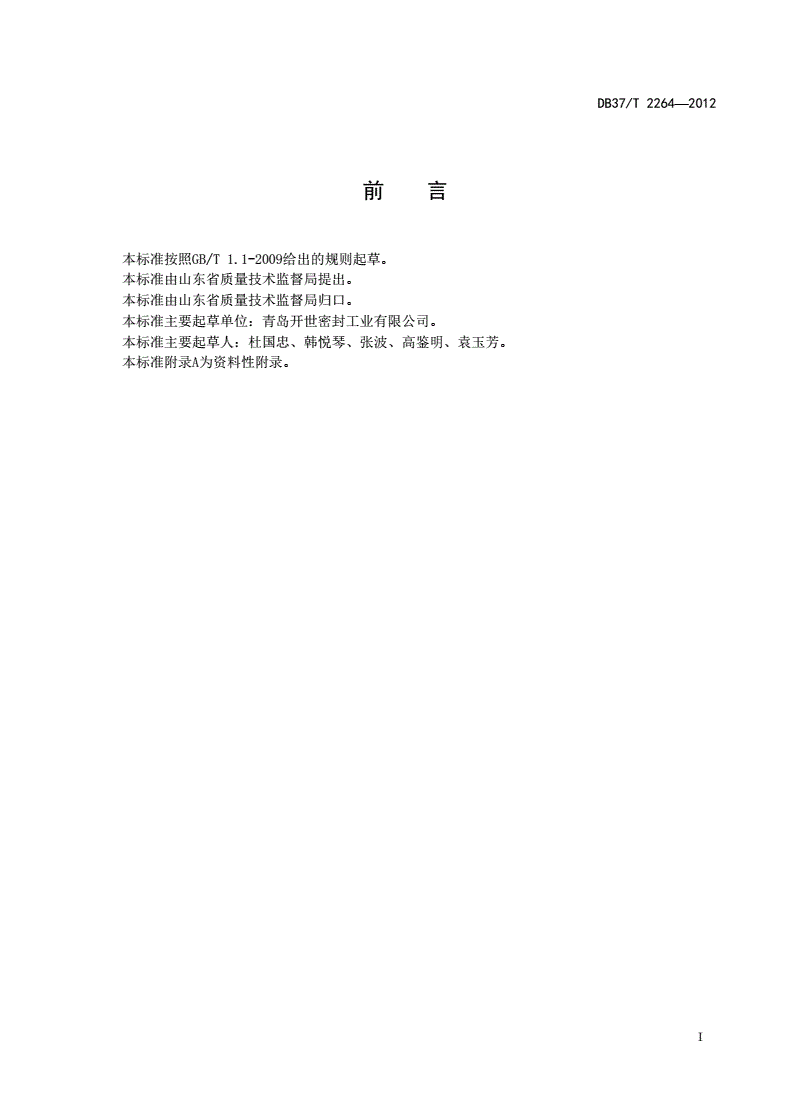

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省质量技术监督局提出。

本标准由山东省质量技术监督局归口。

本标准主要起草单位：青岛开世密封工业有限公司。

本标准主要起草人：杜国忠、韩悦琴、张波、高鉴明、袁玉芳。

本标准附录A为资料性附录。

I

DB37/T2264—2012

车用骨架密封圈压入、脱出力的测定

1范围

本标准规定了骨架密封圈在压入或脱出时所受力的测定方法。

本标准适应于内包骨架、外露骨架及装配式骨架密封圈压入、脱出力的性能评价。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1031产品几何技术规范（GPS)表面结构轮廓法表面粗糙度参数及其数值

GB/T2941橡胶物理实验方法试样制备和调节通用程序

GB/T5719橡胶密封制品词汇

GB/T16491电子式万能试验机

3方法原理

在一定的温度条件下，密封圈在带有测力装置的试验机的作用下，以一定的速度运动设定的位移以

使密封圈压入腔体或从腔体中脱出，并得到位移-力曲线和最大力值。

4测量装置

4.1试验机应符合GB/T16491的要求。

4.2试验机的容量选择应不超负荷使用，推荐的试验机最大容量为：内包骨架密封圈2kN或5kN，

外露骨架及装配式骨架密封圈5kN或10kN。力值精度为±0.5%FSR。

4.3测试最大行程：测试的最大行程应保证试样及工装可以无障碍的安放和拆卸。

4.4测试速度：测试速度应根据试验要求在设备速度能力范围内连续选择。

4.5测试不同规格的试样密封圈，要更换相应的压入、脱出装配腔体工装。

5试样

每次的压入、脱出力试验，采用同一规格的试样密封圈各不少于3件（指外圆在一种润滑方式下）

进行测定，其外径尺寸及外观应符合图纸
