DB63/T 1920-2021 交通运输专业空间数据分层及命名规范

ICS01.110

CCSA05

63

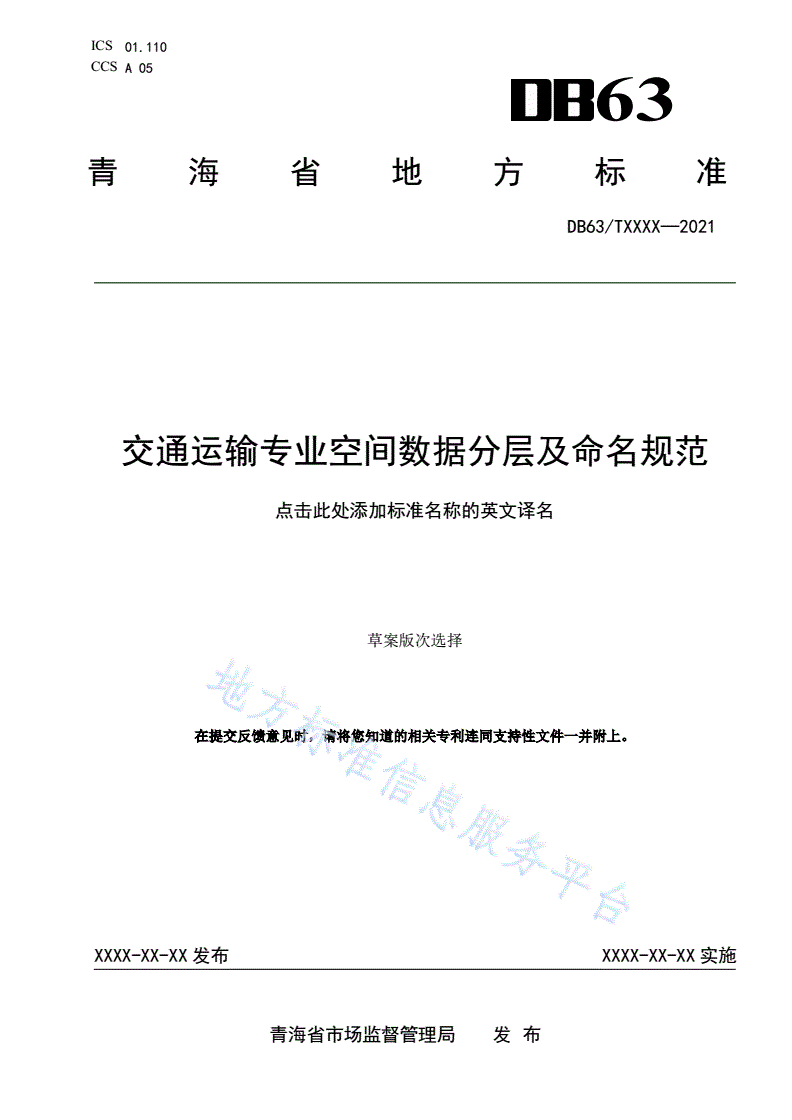

青海省地方标准

DB63/TXXXX—2021

交通运输专业空间数据分层及命名规范

点击此处添加标准名称的英文译名

草案版次选择

在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。

XXXX-XX-XX发布XXXX-XX-XX实施

青海省市场监督管理局发布

DB63/TXXXX—2021

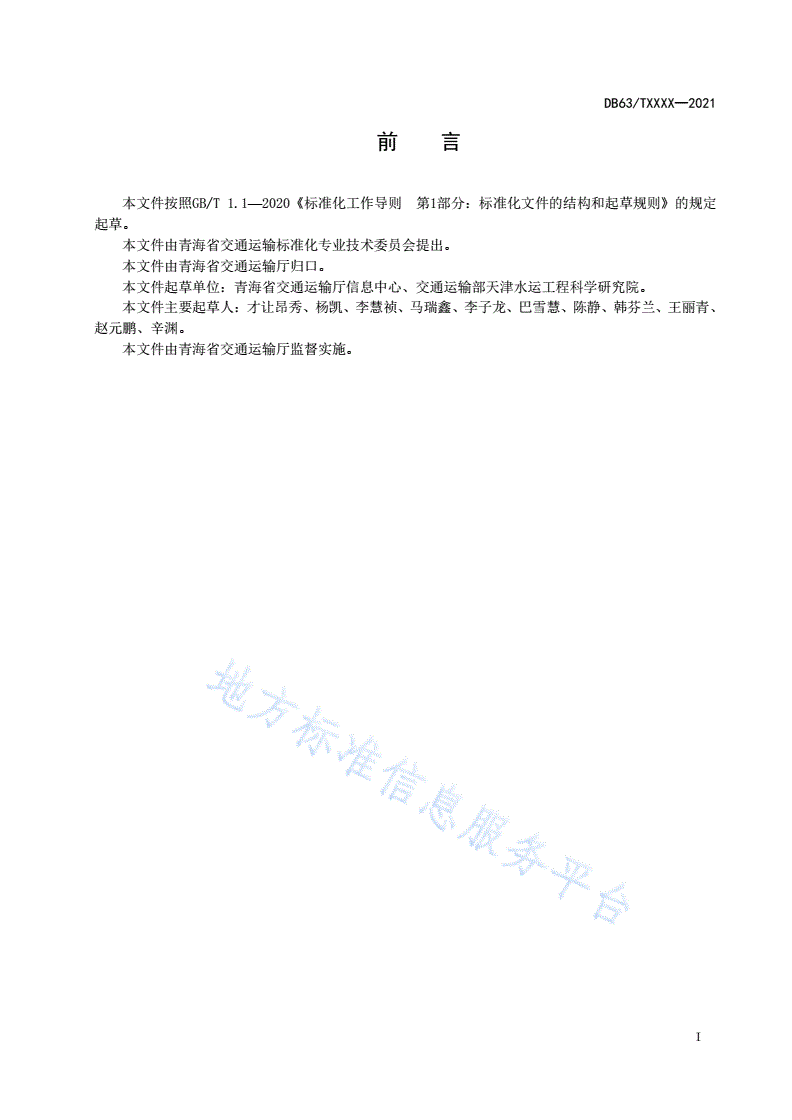

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位：青海省交通运输厅信息中心、交通运输部天津水运工程科学研究院。

本文件主要起草人：才让昂秀、杨凯、李慧祯、马瑞鑫、李子龙、巴雪慧、陈静、韩芬兰、王丽青、

赵元鹏、辛渊。

本文件由青海省交通运输厅监督实施。

I

DB63/TXXXX—2021

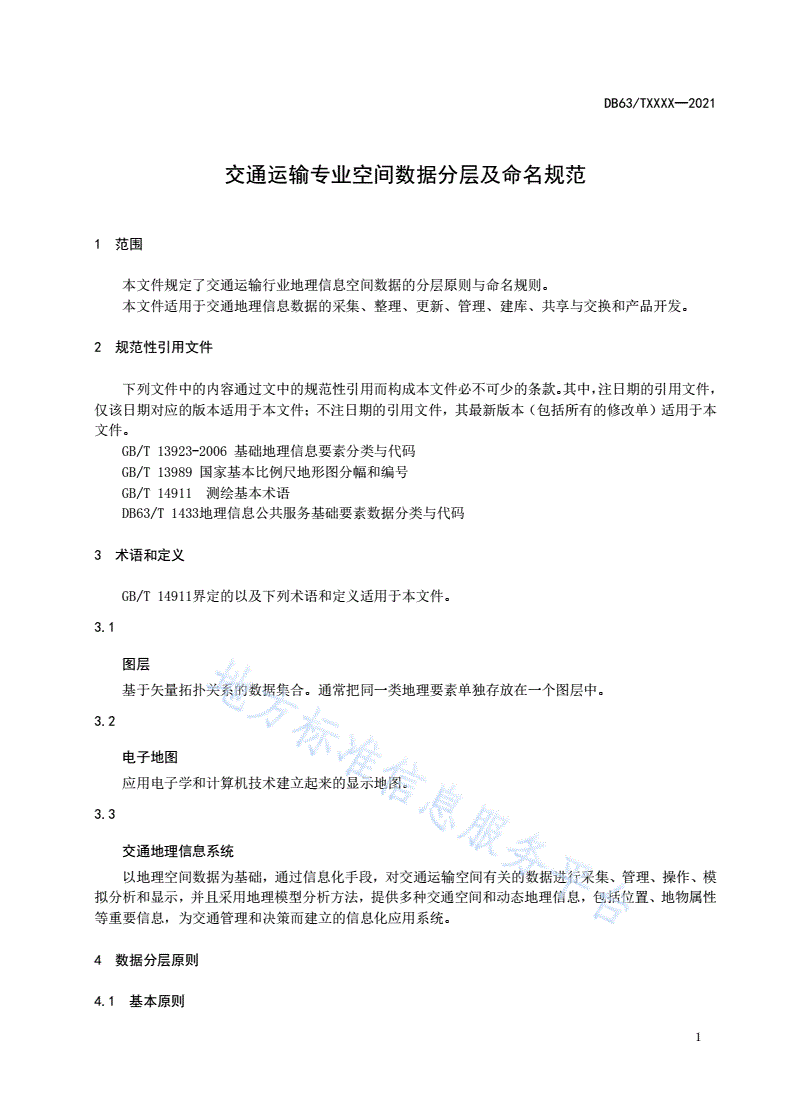

交通运输专业空间数据分层及命名规范

1范围

本文件规定了交通运输行业地理信息空间数据的分层原则与命名规则。

本文件适用于交通地理信息数据的采集、整理、更新、管理、建库、共享与交换和产品开发。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T13923-2006基础地理信息要素分类与代码

GB/T13989国家基本比例尺地形图分幅和编号

GB/T14911测绘基本术语

DB63/T1433地理信息公共服务基础要素数据分类与代码

3术语和定义

GB/T14911界定的以及下列术语和定义适用于本文件。

3.1

图层

基于矢量拓扑关系的数据集合。通常把同一类地理要素单独存放在一个图层中。

3.2

电子地图

应用电子学和计算机技术建立起来的显示地图。

3.3

交通地理信息系统

以地理空间数据为基础，通过信息化手段，对交通运输空间有关的数据进行采集、管理、操作、模

拟分析和显示，并且采用地理模型分析方法，提供多种交通空间和动态地理信息，包括位置、地物属性

等重要信息，为交通管理和决策而建立的信息化应用系统。

4数据分层原则

4.1基本原则

1

DB63/TXXXX—2021

交通地理信息数据分层遵循如下原则：

——按业务应用要求划分图层；

——相同逻辑内容的空间信息宜在一个图层；

——地理实体丰富多样或应用需要多种地理实体表示，应采用多个空间拓扑层方式分层。

4.2比例尺代码

交通地理信息系统中交通电子地图比例尺代码应符合GB/T13989的规定，比例尺代码见表1。

表1比例尺代码

比例尺1:5001:10001:20001:50001:100001:250001:500001:1000001:250000

代码KJIHGFEDC

4.3空间拓扑的表示与划分方法

4.3.1电子地图数据的空间拓扑划分应依据比例尺相应地理要素的表现粒度和应用的要求确定。

4.3.2空间拓扑基本类型包括点、线、面（多边形）、网格、栅格、格网、三角网、文本标注等。

4.3.3空间拓扑划分应根据相应比例尺的空间数据表现进行划分：

a)具备点状定位特征和表现宏观特性的地理实体，采用点类型进行描述；

b)具备线状特征或在该比例尺下抽象为线状特征的地理实体，采用线类型进行描述；

c)具备空间区域覆盖特征的地理实体，应采用面类型进行描述；

d)对于某些地理实体，根据应用需要应采用多种空间拓扑进行描述；

e)对于需要在电子地图上描述的社会属性可描述为具备点状特性的文本标注类型；

f)对于由一系列具有关联关系的节点和线路构建网络，在划分点、线空间拓扑特征的同时应建

立其网络拓扑特征。

5图层命名规则

5.1图层名称命名规则

图层名称命名规则为：

a)将图层划分时依据DB63/T1433中的分类名称作为图层名称；

b)同一分类划分为多个空间拓扑特征图层，应在分类名称前或后加上空间拓扑特性名称。如水

系有三个图层，可在其前加上空间拓扑特性名称，即点状水系、线状水系、面状水系等。

5.2图层映射名称命名规则

图层映射名称采用组合法，由下划线“_”连接的两部分构成：

a)第一部分为图层名称，由汉字拼音首字母组合而成。若映射名有重复，将“编码中的序号”大的

“图层名称”中的最后一个汉字改为全拼，如果再有重复，再将倒数第二个汉字改为全拼，以此

类推，直至没有重复为止；

b)第二部分为几何特征，采用英文缩写，见表2。

2

DB63/TXXXX—2021

表2几何特征英文缩写

几何特征英文全称英文缩写

点PointP

线LineL

点PointP

线LineL

示例：“公路”图层映射名称为：GL_L

6图层代码结构

6.1基础地理信息数据图层代码结构

基础地理信息数据采用层次编码方法，代码由4层共6位码构成。其中：

——第一层表示比例尺代码，用1位大写字母标识；

——第二层表示门类，用1位大写字母标识：A-基础数据地理信息；

——第三层表示大类，用两位阿拉伯数字，从01开始，最大编号为99；

——第四层表示层序号，两位阿拉伯数字，从01开始，最大编号为99；若无该分类时，则该级编

号为00；

图层代码结构见图1。

图1基础地理信息数据图层代码结构

注：比例尺为1:2000下的点状水系图层，图层代码为：IA0201。

6.2交通专业地理信息数据图层代码结构

交通专业地理信息数据编码采用层次编码方法，代码由5层共9位码构成。其中：

——第一层表示比例尺代码，用1位大写字母标识；

——第二层表示门类，用1位大写字母标识：B--交通专业地理信息；

——第三层表示大类，用两位大写英文字符标识；

——第四层表示中类，两位阿拉伯数字，从01开始，最大编号为99；

——第五层表示层序号，两位阿拉伯数字，从01开始，最大编号为99；若无该分类时，则该级编

号为00；

编码结构如图2所示。

3

DB63/TXXXX—2021

XXXXXXXXX

层序号

中类

大类

门类

比例尺代码

图2交通专业地理信息数据编码结构

注：比例尺为1:2000下的公共汽车线路图层，图层代码为：IBGJ0101。

7数据分层及图层代码列表

7.1基础地理信息数据分层及图层代码

依据GB/T13923-2006中的基础地理信息要素中的大类编码顺序，基础地理信息数据分层及图层代

码见表3。

表3基础地理信息数据分层及图层代码

图层代码要素类别图层名称映射名称图层信息描述空间拓扑

∆A0201点状水系DZSX_P描述点状特征的水系如泉点

描述单线河流、沟渠等无法用多边形

∆A0202线状水系XZSX_L线

描述的水系

水系

描述双线河流、湖泊及封闭水域、流

∆A0203面状水系MZSX_S面

域等

∆A0204水系标注SXBZ_ANN水系的标注标注

描述居民地行政等级所在地点或聚集

∆A0301居民地标注JMDBZ_ANN标注

定居的地点的专用名称

居民地及

∆A0302设施居民地JMD_S居民地面

∆A0303建筑物JZW_S建筑物面

电力、电信等管线和井孔（如雨水、

∆A0501管线GX_L线

污水、等）

管线

∆A0502垣栅YS_L围墙、栅栏、台阶等房屋辅助信息线

4

DB63/TXXXX—2021

表3基础地理信息数据分层及图层代码（续）

图层代码要素类别图层名称映射名称图层信息描述空间拓扑

省、市、县、

∆A0601SSXQJ_S省、市、县、分区行政区划面

区界

省、市、县、

∆A0602SSXQJX_L
