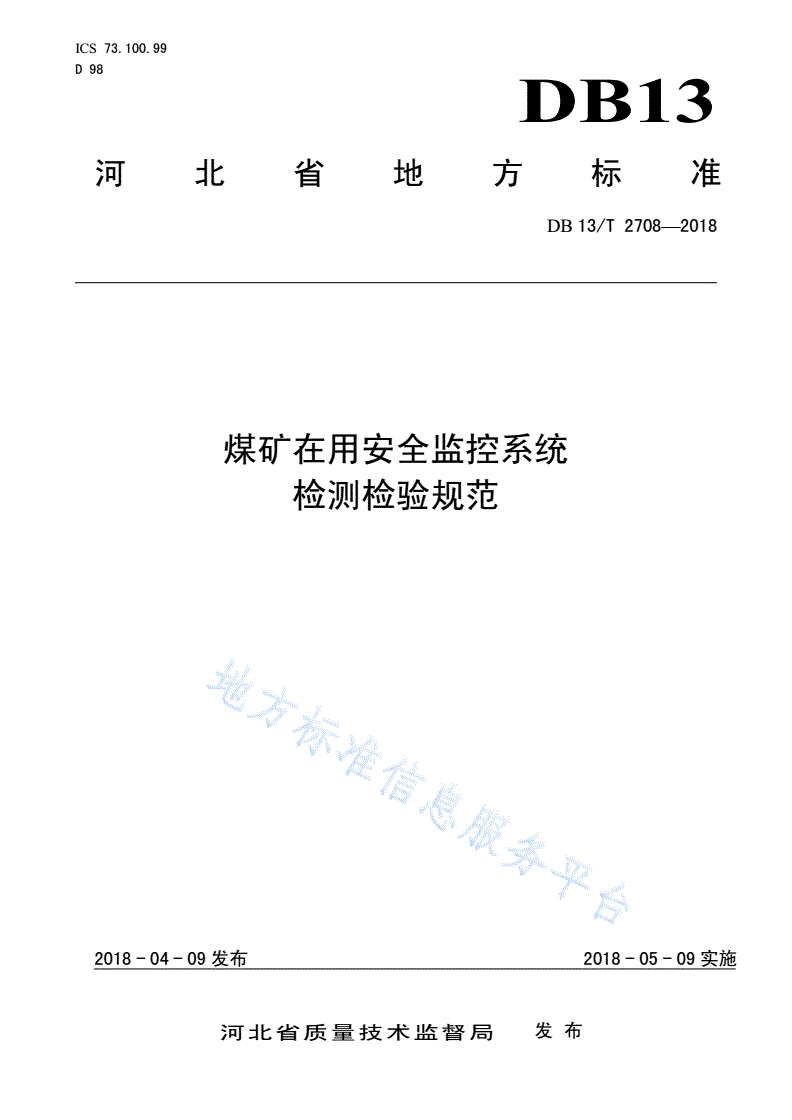

DB13/T 2708-2018 煤矿在用安全监控系统检测检验规范

ICS73.100.99

D98

DB13

河北省地方标准

DB13/T2708—2018

煤矿在用安全监控系统

检测检验规范

2018-04-09发布2018-05-09实施

河北省质量技术监督局发布

DB13/T2708—2018

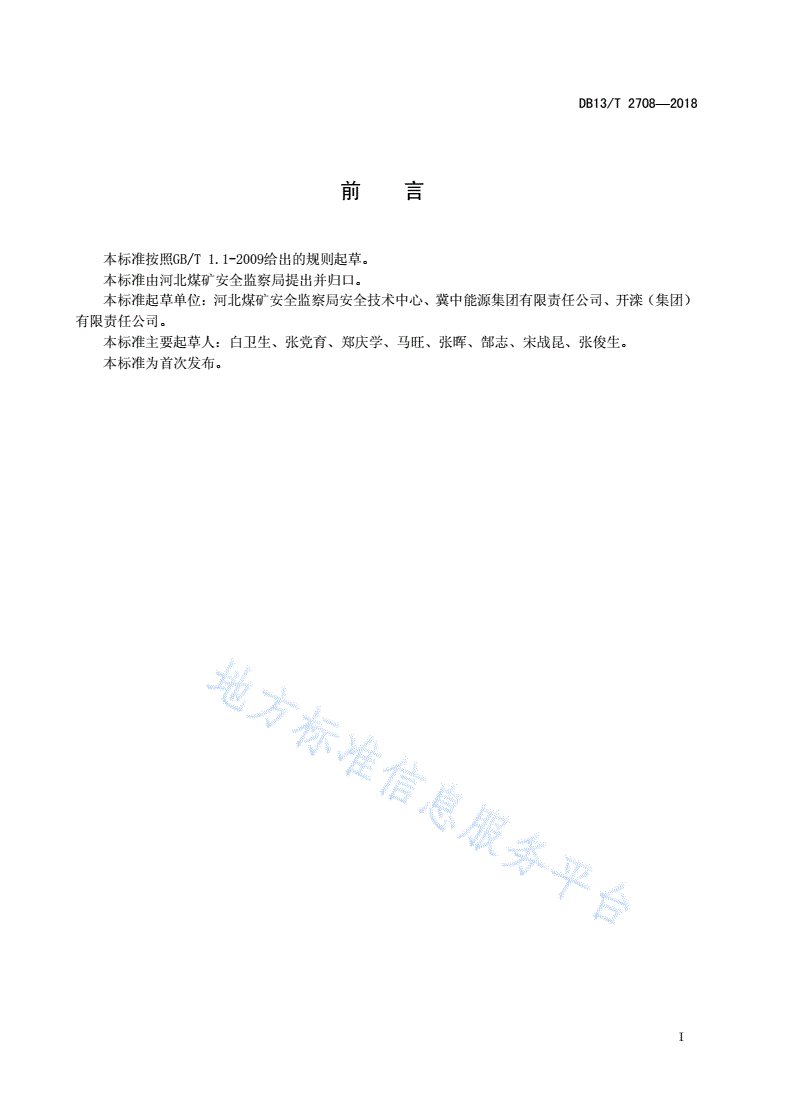

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北煤矿安全监察局提出并归口。

本标准起草单位：河北煤矿安全监察局安全技术中心、冀中能源集团有限责任公司、开滦（集团）

有限责任公司。

本标准主要起草人：白卫生、张党育、郑庆学、马旺、张晖、郜志、宋战昆、张俊生。

本标准为首次发布。

I

DB13/T2708—2018

煤矿在用安全监控系统检测检验规范

1范围

本标准规定了煤矿在用安全监控系统检测检验的检验条件、检验项目及技术要求、检验方法、检

验规则。

本标准适用于河北省范围内煤矿在用安全监控系统（不含传感器性能）进行定期、不定期检测检

验。

2规范性引用文件

下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2887-2011计算机场地通用规范

AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范

AQ6201-2006煤矿安全监控系统通用技术要求

MT631-1996煤矿用风电甲烷闭锁装置通用技术条件

MT/T772-1998煤矿监控系统主要性能测试方法

3术语和定义

AQ1029-2007、AQ6201-2006界定的以及下列术语和定义适用于本文件。

3.1

煤矿安全监控系统coalminesafetymonitoringsystem

具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，

用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局

部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和风电闭锁控制，由主机、分站、传

输接口、网络交换机、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2

传感器transducer

将被测物理量转换为电信号输出的装置。

3.3

甲烷传感器methanetransducer

连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

3.4

1

DB13/T2708—2018

风速传感器airvelocitytransducer

连续监测矿井通风巷道中风速大小的装置。

3.5

风压传感器windpressuretransducer

连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。

3.6

一氧化碳传感器carbonmonoxidetransducer

连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

3.7

温度传感器temperaturetransducer

连续监测矿井环境温度高低的装置。

3.8

烟雾传感器smoketransducer

连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。

3.9

设备开停传感器onoffStatusSensorforelectromechanicalequipment

连续监测矿井中机电设备“开”或“停”工作状态的装置。

3.10

风筒传感器airpipetransducer

连续监测局部通风机风筒“有风”或“无风”状态的装置。

3.11

风门开关传感器Open/CloseSensorforAirDoor

连续监测矿井中风门“开”或“关”状态的装置。

3.12

馈电传感器feedtransducer

连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。

3.13

执行器(含声光报警器及断电器)Actuator

将控制信号转换为被控物理量的装置。

3.14

声光报警器acousto-opticalarm

能发出声光报警的装置。

2

DB13/T2708—2018

3.15

断电控制器switchingoffcontroller

控制馈电开关或电磁启动器等的装置。

3.16

分站substation

煤矿安全监控系统中用于接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接

口，同时，接收来自传输接口多路复用信号的装置。分站还具有线性校正、超限判别、逻辑运算等简

单的数据处理、对传感器输入的信号和传输接口传输来的信号进行处理的能力，控制执行器工作。

3.17

主机host

应选用工控机或者服务器，双机或多机备份。主机主要用来接收监测信号、校正、报警判别、数

据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、与管理网络联接等。

3.18

馈电异常abnormalfeed

被控设备的馈电状态与系统发出的断电命令或复电命令不一致。

4检验条件

4.1受检的煤矿安全监控系统应为正常运行的系统。

4.2受检的煤矿安全监控系统的使用单位应提供现场检测必要条件，并准备好有关资料。

5检验项目及技术要求

5.1中心机房环境

5.1.1环境温度

15℃～30℃。

5.1.2相对湿度

40%～70%。

5.1.3温度变化率

小于10℃/h，且不得结露。

5.1.4大气压力

80kPa～106kPa。

5.1.5电源的电压偏差

±10%。

3

DB13/T2708—2018

5.1.6照明

计算机机房、数据处理室照度不应低于300lx。

5.1.7噪声

计算机系统停机时机房内的噪声，在数据处理室测试应小于60dB（A）。

5.1.8接地

机房场地接地电阻应符合GB/T2887-2011中4.8条的相关规定。

5.2系统配置

5.2.1系统一般由主机、分站、传输接口、传感器、执行器（含断电器、声光报警器）、电源箱、电

缆（光缆）、接线盒、避雷器和其他必要设备组成。

5.2.2系统应有中心机房，机房应安设防静电、消防器材、通讯办公设备设施。

5.2.3中心机房应双回路供电并配备不小于4h在线式不间断电源。

5.2.4中心机房应使用调温设施，并配备专用打印机、录音电话和声光报警装置。

5.2.5系统主机应不少于两台，一台运行，一台备用，且不得兼作他用。

5.2.6系统主机、分站、交换机应配备备用电源。

5.2.7系统设备之间应使用专用线路连接，不应与矿用有线调度通信电缆共用；安全监控系统不应与

图像监视系统共用同一芯光纤。矿井安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井

筒保持一定间距的不同位置进入井下。

5.2.8系统及配套设备应经过防爆认证并具有MA标志。使用单位应按系统安全标志证书规定的型号

规格选择传感器、断电控制器等配套设备。

5.2.9系统设备之间的输入、输出信号应为本质安全型信号。

5.2.10系统应分别在传输接口、入井口、电源等地点采取防雷电保护措施；采用光纤传输的，在电

源处采取防雷电保护措施。

5.2.11系统应具备联网运行功能，联网主机应装备网络安全设备。

5.3系统功能

5.3.1系统软件应具有以下功能：

5.3.1.1主菜单，应符合AQ6201-2006中4.6.2条的要求；

5.3.1.2快捷方式，应符合AQ6201-2006中4.6.4条的要求；

5.3.1.3中文显示与打印，软件应为汉字显示、汉字打印和汉字提示。

5.3.2系统应具有甲烷浓度、风速、温度等模拟量和馈电状态、风机开停等开关量的采集、显示及报

警功能。

5.3.3系统应由现场设备完成甲烷浓度超限声光报警和断电/复电控制功能。

4

DB13/T2708—2018

5.3.4系统应具有故障闭锁功能。当与闭锁控制有关的设备未能投入正常运行或故障时，切断该设备

所监控区域的全部非本质安全型电气设备的电源并闭锁，当与闭锁控制有关的设备工作正常并稳定运

行后，自动解锁。

5.3.5系统应有甲烷电闭锁和风电闭锁功能。

5.3.6系统应具有地面中心机房手动遥控断电/复电功能，并具有操作管理权限和操作记录功能。

5.3.7系统应具有以地点和名称为索引的存储和查询功能。

5.3.8系统应具有下列显示功能。

5.3.8.1模拟量、开关量、累计量的列表显示功能；

5.3.8.2模拟量实时曲线和历史曲线显示功能；

5.3.8.3开关量状态图及柱状图显示功能；

5.3.8.4设备布置图显示功能，设备布置图应定期更新，并与监控系统及其配套设备设施的布设保持

一致；

5.3.8.5模拟动画显示功能，应能正常显示通风系统模拟图和设备布置图中相应设备的模拟量数值和

开、停状态等；

5.3.8.6以上显示功能所显示的内容应符合AQ6201-2006中4.6.7、4.6.8、4.6.9、4.6.10、4.6.11

条的要求。

5.3.9系统应具有报表、曲线、柱状图、状态图、模拟图、初始化参数等召唤打印功能，且能召唤显

示并打印AQ6201-2006中4.6.14条要求的九种日报表。

5.3.10系统应具有人机对话功能。

5.3.11系统应具有自诊断功能。当系统中传感器、分站、传输接口、电源、断电控制器、传输电缆

等设备发生故障时，报警并记录故障时间和故障设备。

5.3.12系统应具有密码保护功能，进行重要操作如：登入退出系统、测点参数生成和修改、控制等

命令执行时应输入密码。

5.3.13系统应具有双机自动或手动切换功能，当工作主机发生故障时，备份主机正常投入工作。

5.3.14系统应具有数据备份功能，系统主机应双机备份，且存盘数据不能修改，备份的重要数据应

保存2年以上。

5.3.15系统应具有网络通信、软件自监视、软件容错、实时多任务等功能。
