GB/T 25967-2010 带辅助能源的家用太阳能热水系统热性能试验方法

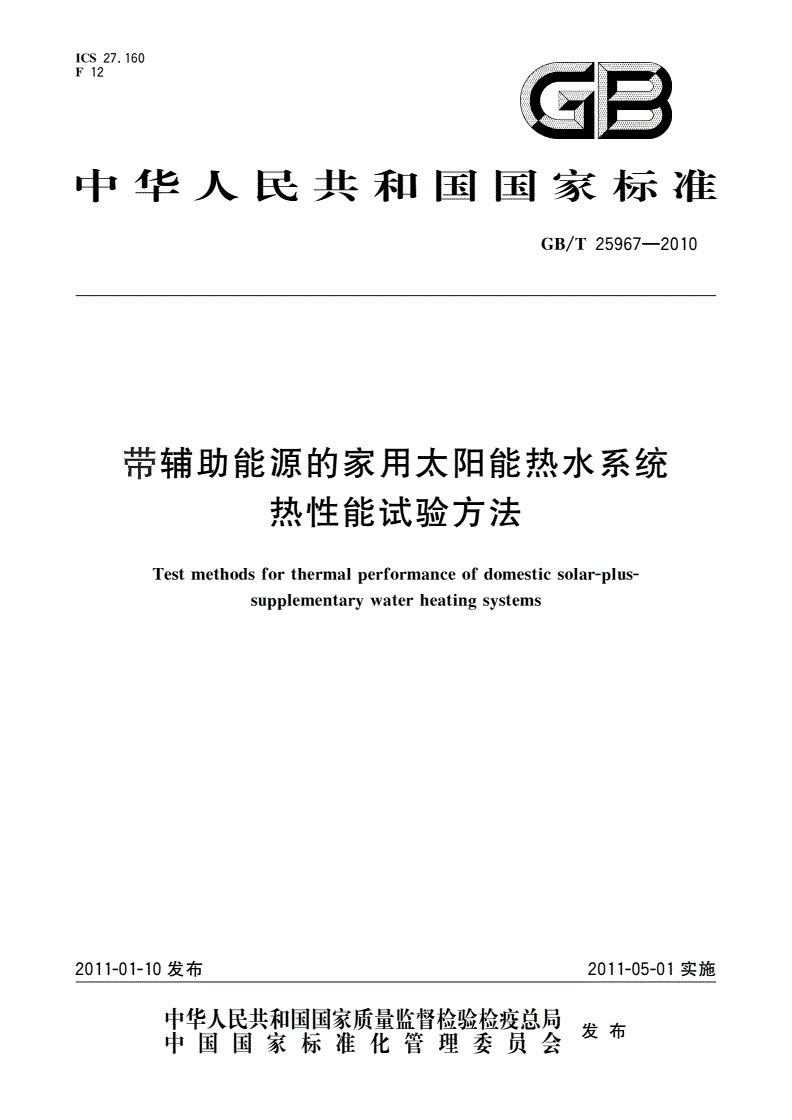

ICS27．160

F12

a雪

中华人民共和国国家标准

25967—2010

GB／T

带辅助能源的家用太阳能热水系统

热性能试验方法

Testmethodsforthermalofdomestic

performancesolar-plus—

water

supplementaryheatingsystems

201

20”一01—10发布1—05-01实施

宰瞀髁紫瓣警糌瞥星发布中国国家标准化管理委员会履111

GB／T25967—2010

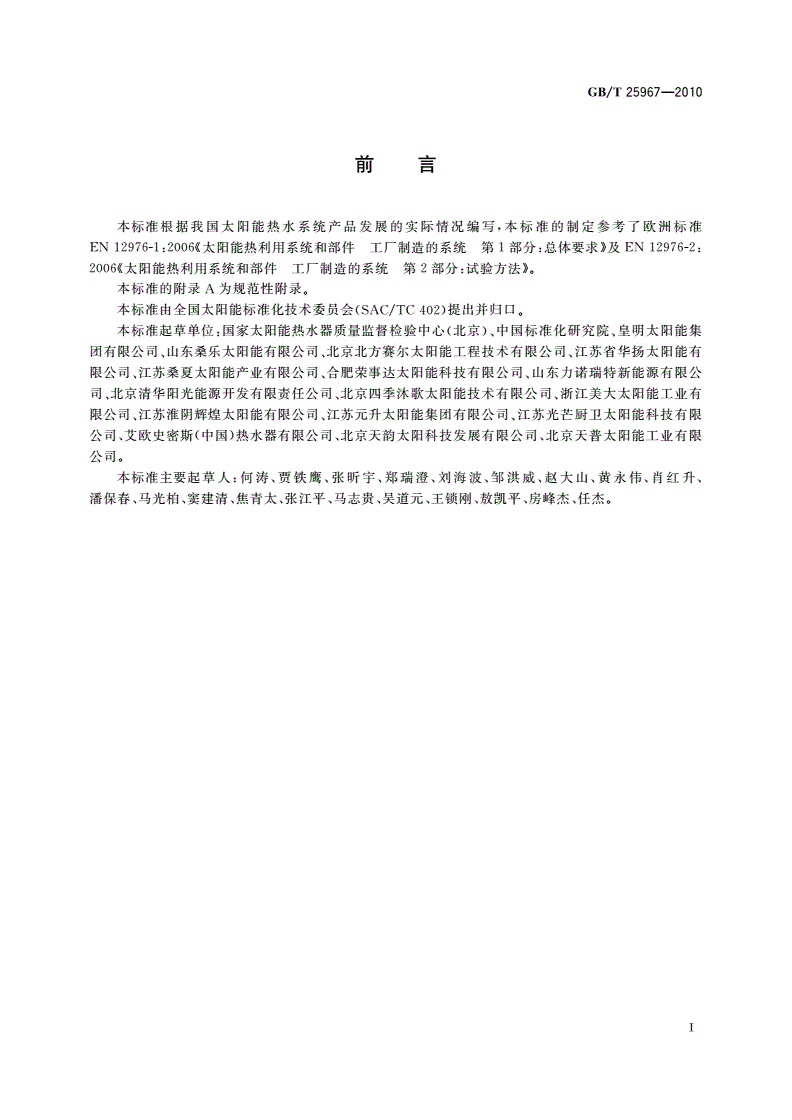

前言

本标准根据我国太阳能热水系统产品发展的实际情况编写，本标准的制定参考了欧洲标准

EN12976—2：

12976—1：2006《太阳能热利用系统和部件工厂制造的系统第1部分：总体要求》及EN

2006《太阳能热利用系统和部件工厂制造的系统第2部分；试验方法》。

本标准的附录A为规范性附录。

本标准由全国太阳能标准化技术委员会(sAc／Tc402)提出并归口。

本标准起草单位：国家太阳能热水器质量监督检验中心(北京)、中国标准化研究院、皇明太阳能集

团有限公司、山东桑乐太阳能有限公司、北京北方赛尔太阳能工程技术有限公司、江苏省华扬太阳能有

限公司、江苏桑夏太阳能产业有限公司、合肥荣事达太阳能科技有限公司、山东力诺瑞特新能源有限公

司、北京清华阳光能源开发有限责任公司、北京四季沐歌太阳能技术有限公司、浙江美大太阳能工业有

限公司、江苏淮阴辉煌太阳能有限公司、江苏元升太阳能集团有限公司、江苏光芒厨卫太阳能科技有限

公司、艾欧史密斯(中国)热水器有限公司、北京天韵太阳科技发展有限公司、北京天普太阳能工业有限

公司。

本标准主要起草人：何涛、贾铁鹰、张昕宇、郑瑞澄、刘海波、邹洪威、赵大山、黄永伟、肖红升、

潘保春、马光柏、窦建清、焦青太、张江平、马志贵、吴道元、王锁刚、敖凯平、房峰杰、任杰。

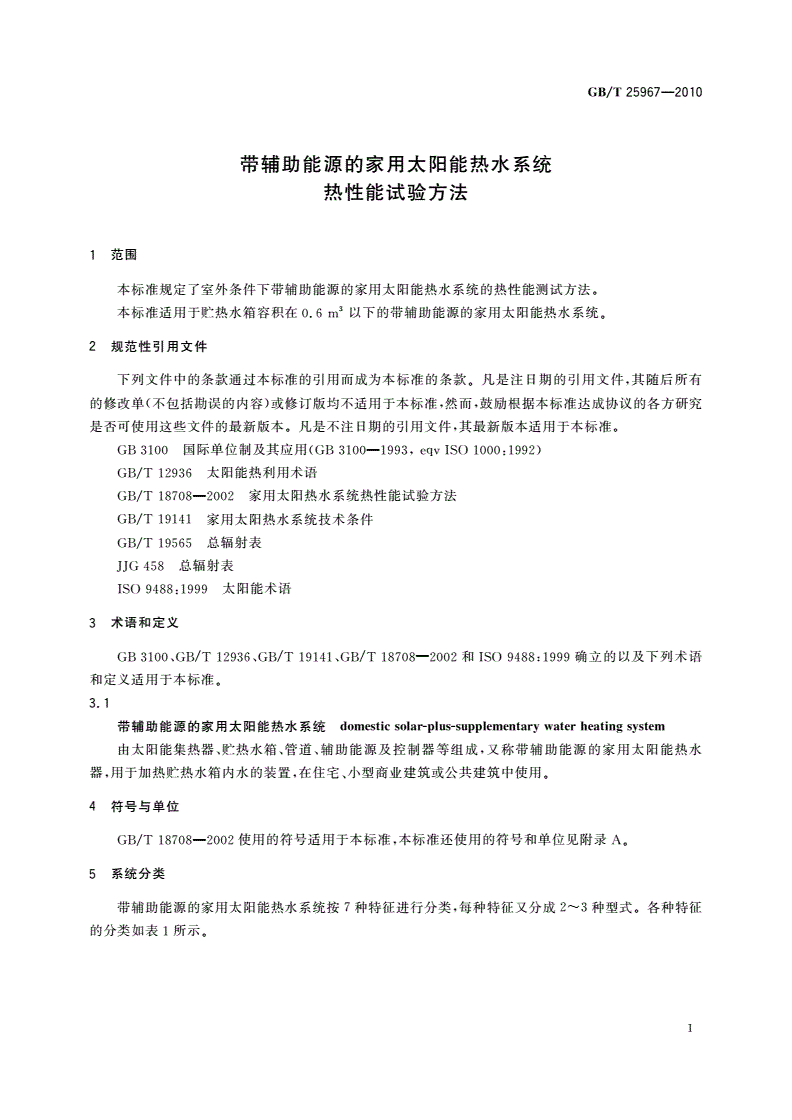

GB／T25967—2010

带辅助能源的家用太阳能热水系统

热性能试验方法

1范围

本标准规定了室外条件下带辅助能源的家用太阳能热水系统的热性能测试方法。

本标准适用于贮热水箱容积在o．6m3以下的带辅助能源的家用太阳能热水系统。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB3100IsO

国际单位制及其应用(GB3100—1993，eqv1000：1992)

GB／T12936太阳能热利用术语

GB／T

18708—2002家用太阳热水系统热性能试验方法

19141

GB／T家用太阳热水系统技术条件

19565

GB／T总辐射表

JJG458总辐射表

ISO

9488：1999太阳能术语

3术语和定义

GB

3100、GB／T12936、GB／T19141、GB／T18708—2002和IsO9488：1999确立的以及下列术语

和定义适用于本标准。

3．1

带辅助能源的家用太阳能热水系统dom酋ticwater

soJar．plus-sⅡpplem姐taryheatingsystcm

由太阳能集热器、贮热水箱、管道、辅助能源及控制器等组成，又称带辅助能源的家用太阳能热水

器，用于加热贮热水箱内水的装置，在住宅、小型商业建筑或公共建筑中使用。

4符号与单位

GB／T18708—2002使用的符号适用于本标准，本标准还使用的符号和单位见附录A。

5系统分类

带辅助能源的家用太阳能热水系统按7种特征进行分类，每种特征又分成2～3种型式。各种特征

的分类如表1所示。

GB／T25967—2010

表1带辅助能源的家用太阳能热水系统分类

类型

特征

b

l屯辅助能源燃气辅助能源其他辅助能源

2直接式间接式

3敞开式开口式

4充满式回流式封闭式

5自然循环式强迫式排放式

6循环式直流式

7分离式紧凑式闷晒式

5．1特征1

a)电辅助能源——以电加热器或电热水器为辅助能源，辅助能源仅用于加热贮热水箱内的水；

b)燃气辅助能源——以燃气燃烧器或燃气热水器为辅助能源，辅助能源仅用于加热贮热水箱内

的水；

c)其他辅助能源——采用上述2种之外辅助能源，辅助能源仅用于加热贮热水箱内的水。

5．2特征2一特征7

特征2～特征7同GB／T18708—2002的5．2～5．7。

6试验要求

6．1系统要求

6．1．1一般要求

对带辅助能源的家用太阳能热水系统进行试验前，应注意下列事项：

6．1．1．1太阳能热水系统的贮热水箱与辅助能源系统分离的家用太阳能热水系统，其太阳能部分性能

应不受辅助能源影响，辅助能源将影响系统的最大供热量。系统中带有太阳能预热部分和分离的辅助

能源部分都应视为系统的一部分，并与系统一起进行测试。

6．1．1．2如果辅助能源与太阳能贮热水箱为一个整体，且辅助能源可以连续工作或夜间使用的系统应

按本标准的规定进行试验。‘

6．1．2试验系统的安装

系统的各个部件应按照制造商的要求进行安装。系统的控制器应按制造商的要求设置。在制造商

没有安装要求时，系统应按照以下要求进行安装。

系统的安装应安装牢固，保证人身安全，要考虑到玻璃可能破裂和热流体的泄漏。

系统应安装在制造商提供的安装支架上。如制造商未提供支架，除非特别指明(例如系统是屋面的

一部分)，应使用敞开式的安装系统。系统的安装不得遮挡集热器的采光面，安装支架不应影响集热器

侧面和背面或水箱的保温。

除了闷晒式系统和紧凑式系统外，水箱均应安装在制造商要求的最低位置。

对于贮热水箱与集热器分离的系统，集热器与水
