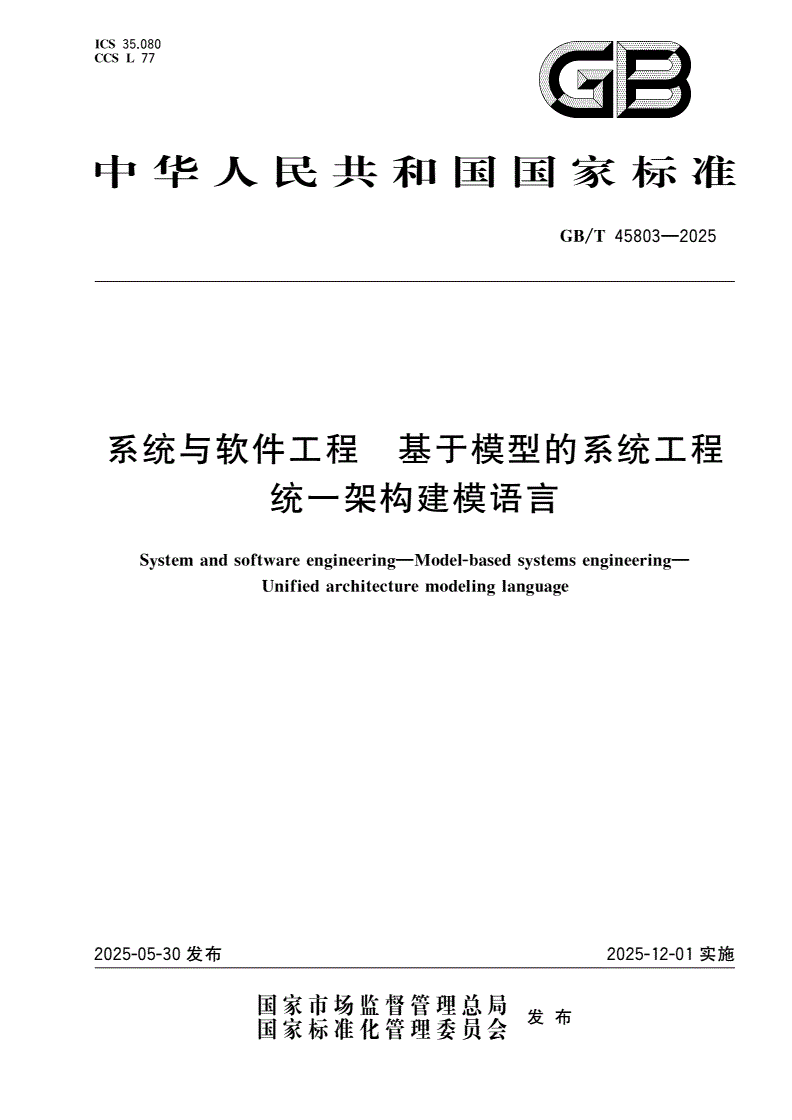

GB/T 45803-2025 系统与软件工程 基于模型的系统工程 统一架构建模语言

ICS35080

CCSL.77

中华人民共和国国家标准

GB/T45803—2025

系统与软件工程基于模型的系统工程

统一架构建模语言

Systemandsoftwareengineering—Model-basedsystemsengineering—

Unifiedarchitecturemodelinglanguage

2025-05-30发布2025-12-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45803—2025

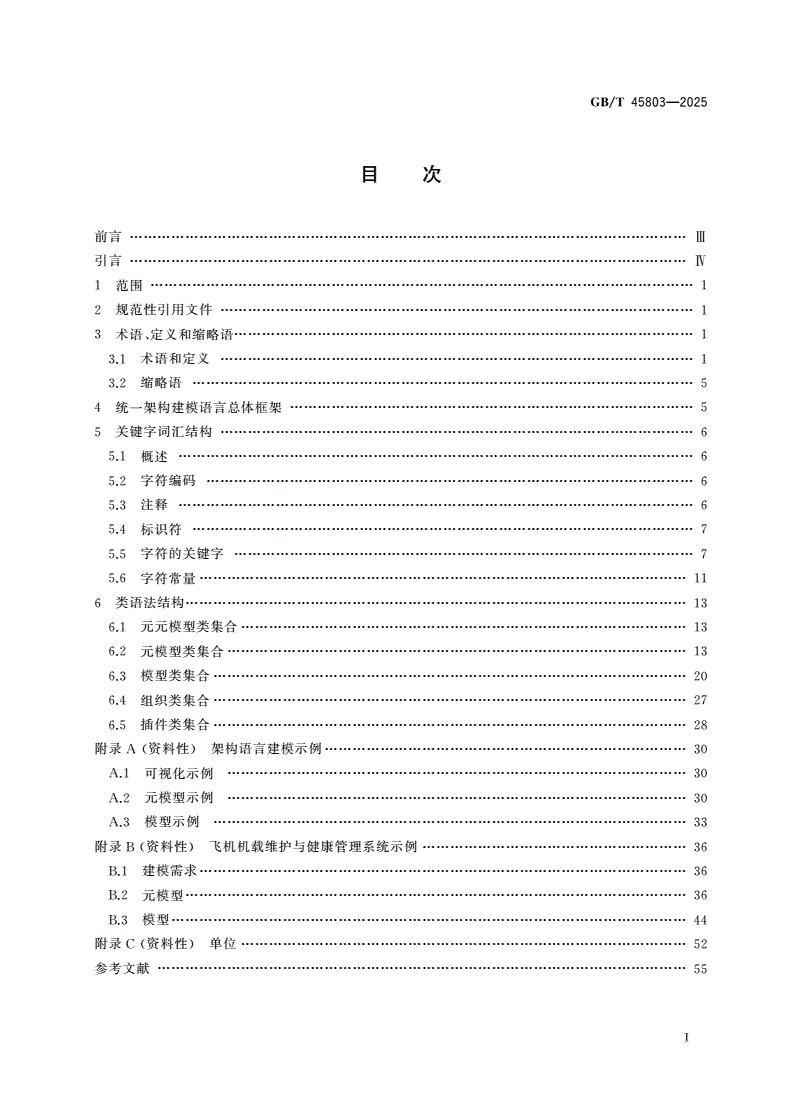

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义和缩略语

3、………………………1

术语和定义

3.1…………………………1

缩略语

3.2………………5

统一架构建模语言总体框架

4……………5

关键字词汇结构

5…………………………6

概述

5.1…………………6

字符编码

5.2……………6

注释

5.3…………………6

标识符

5.4………………7

字符的关键字

5.5………………………7

字符常量

5.6……………11

类语法结构

6………………13

元元模型类集合

6.1……………………13

元模型类集合

6.2………………………13

模型类集合

6.3…………………………20

组织类集合

6.4…………………………27

插件类集合

6.5…………………………28

附录资料性架构语言建模示例

A()……………………30

可视化示例

A.1………………………30

元模型示例

A.2………………………30

模型示例

A.3…………………………33

附录资料性飞机机载维护与健康管理系统示例

B()…………………36

建模需求

B.1……………36

元模型

B.2………………36

模型

B.3…………………44

附录资料性单位

C()……………………52

参考文献

……………………55

Ⅰ

GB/T45803—2025

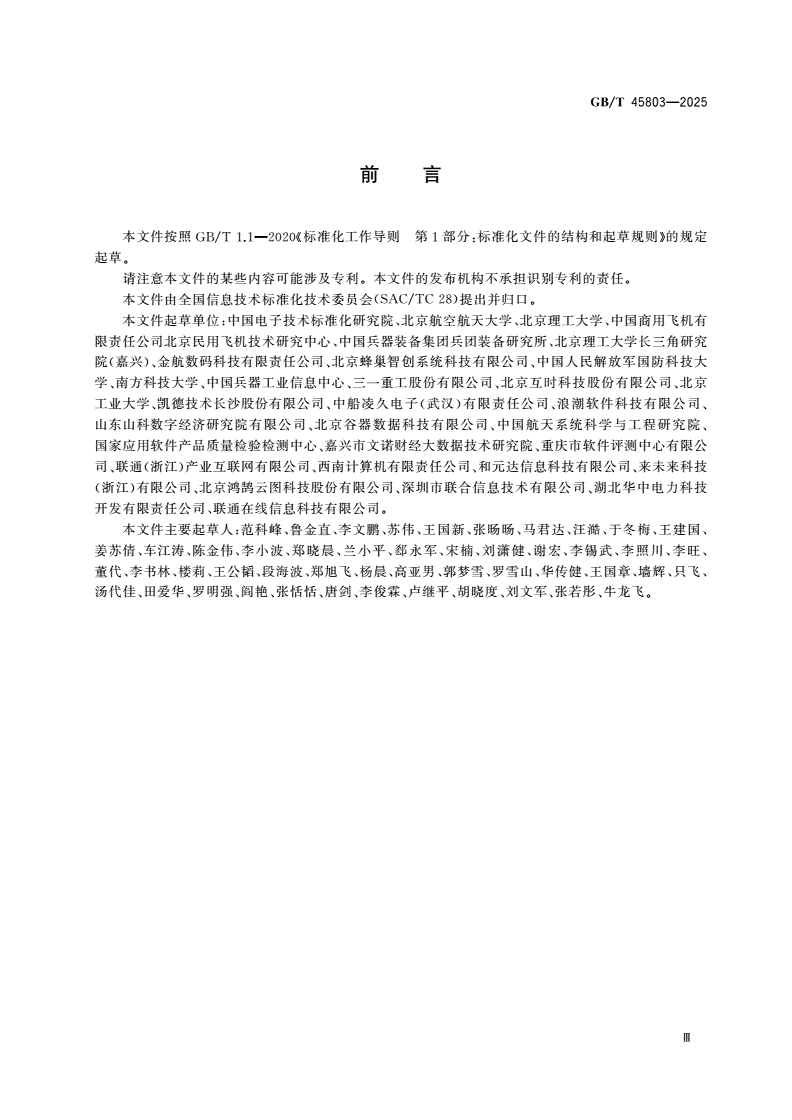

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国信息技术标准化技术委员会提出并归口

(SAC/TC28)。

本文件起草单位中国电子技术标准化研究院北京航空航天大学北京理工大学中国商用飞机有

:、、、

限责任公司北京民用飞机技术研究中心中国兵器装备集团兵团装备研究所北京理工大学长三角研究

、、

院嘉兴金航数码科技有限责任公司北京蜂巢智创系统科技有限公司中国人民解放军国防科技大

()、、、

学南方科技大学中国兵器工业信息中心三一重工股份有限公司北京互时科技股份有限公司北京

、、、、、

工业大学凯德技术长沙股份有限公司中船凌久电子武汉有限责任公司浪潮软件科技有限公司

、、()、、

山东山科数字经济研究院有限公司北京谷器数据科技有限公司中国航天系统科学与工程研究院

、、、

国家应用软件产品质量检验检测中心嘉兴市文诺财经大数据技术研究院重庆市软件评测中心有限公

、、

司联通浙江产业互联网有限公司西南计算机有限责任公司和元达信息科技有限公司来未来科技

、()、、、

浙江有限公司北京鸿鹄云图科技股份有限公司深圳市联合信息技术有限公司湖北华中电力科技

()、、、

开发有限责任公司联通在线信息科技有限公司

、。

本文件主要起草人范科峰鲁金直李文鹏苏伟王国新张旸旸马君达汪澔于冬梅王建国

:、、、、、、、、、、

姜苏倩车江涛陈金伟李小波郑晓晨兰小平郄永军宋楠刘潇健谢宏李锡武李照川李旺

、、、、、、、、、、、、、

董代李书林楼莉王公韬段海波郑旭飞杨晨高亚男郭梦雪罗雪山华传健王国章墙辉只飞

、、、、、、、、、、、、、、

汤代佳田爱华罗明强阎艳张恬恬唐剑李俊霖卢继平胡晓度刘文军张若彤牛龙飞

、、、、、、、、、、、。

Ⅲ

GB/T45803—2025

引言

随着装备研制过程的复杂性逐渐增加基于模型的系统工程广泛应用于各装备研发过程

,(MBSE)

中的项目管理总体设计需求分析架构设计等活动以提高研制的效率及效能在面向复杂装备的正

、、、,。

向设计过程中不同层级架构设计需要不同的建模语言如系统之系统层级使用建模语言系统

,,UPDM,

层级使用建模语言子系统层级使用建模语言不同建模语言的语义及存储结构

SysML,EAST-ADL,

不同导致语言的集成和交互困难

,。

因此本文件定义统一架构建模语言以将复杂装备的正向设计过程中的多种建模语言进行统一的

,

架构视图描述与表达实现多种建模语言的集成数据的互通和一致性传递本文件通过统一架构建模

,、。

语言的元元模型类元模型类及模型类等语法定义明确语言的语法结构支持基于统一建模语言的工

、,,

具开发及模型集成

。

本文件是在元对象机制框架的基础上形成图展示了统一架构建模语言的构建的四个层

(MOF),1

次分别为层元元模型层层元模型层层模型层层系统层至是逐

,M3()、M2()、M1()、M0()。M3M0

层实例化的过程至是逐层抽象的过程

,M0M3。

图1基于MOF的建模框架

图中各层级的主要内容如下

1。

为元元模型层代表最高程度的元模型抽象即元模型的元语言本质上元模型和元元模

a)M3,,。

型没有区别只是在元对象机制中的抽象水平不同通过这种方式设计人员按照需求解除元

,。,

模型的限制利用元元模型的组合自行构建多领域元模型库实现不同模型的抽象与交互

———,。

在元对象机制层含义的基础上统一架构建模语言提供了六种元元模型以及其之间的规

M3,

则和约束支持描述更多领域元模型之间的关联和约束关系这六种元元模型分为属性元素

,。

和非属性元素两类前者指属性元元模型用来描述非属性元素的性质而后者包括图元元模

:,;

型对象元元模型点元元模型角色元元模型关系元元模型等扩展概念用于指定六种元元

、、、、。

Ⅳ

GB/T45803—2025

模型之间的关联关系并说明其规则和约束这些扩展概念包括分解剖视类引用等

,。、、。

为元模型层是对元元模型的实例化基于元对象机制的层框架本文件的层包括

b)M2,,M2,M2

图元模型对象元模型点元模型角色元模型关系元模型属性元模型以及元模型扩展通

、、、、、b,

过元模型的组合形成建模语言这些元模型通过图形化的方式为系统设计提供建模手段

。。

为模型层模型是对元模型的实例化是通常意义上的建模过程用于描述系统生存周期

c)M1,,,

的活动

。

为系统层是对模型层在现实世界中的真实表征即从某个系统视角对关注的问题进行的

d)M0,,

描述

。

本文件基于元对象机制的框架中指定六种元元模型和扩展通过定义元元模型元模型和

M3-M1,、

模型的类实现统一架构建模语言的规范定义

,。

Ⅴ

GB/T45803—2025

系统与软件工程基于模型的系统工程

统一架构建模语言

1范围

本文件确立了统一架构建模语言的总体框架规定了关键字词汇结构和类语法结构

,。

本文件适用于基于模型系统工程的架构视图的统一描述通过更底层的文本语言实现对现有建模

,,

语言例如等的功能覆盖并具备可扩展性根据任务场景定制

(UML、SysML、UPDM、BPMN、OPM),,

特定域建模语言通过统一的数据格式支持不同工具间的数据交互及语义集成

,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

国际单位制及其应用

GB3100

有关量单位和符号的一般原则

GB/T3101、

空间和时间的量和单位

GB/T3102.1

周期及其有关现象的量和单位

GB/T3102.2

力学的量和单位

GB/T3102.3

热学的量和单位

GB/T3102.4

电学和磁学的量和单位

GB/T3102.5

光及有关电磁辐射的量和单位

GB/T3102.6

声学的量和单位

GB/T3102.7

物理化学和分子物理学的量和单位

GB/T3102.8

原子物理学和核物理学的量和单位

GB/T3102.9

核反应和电离辐射的量和单位

GB/T3102.10

物理科学和技术中使用的数学符号

GB/T3102.11

特征数

GB/T3102.12

固体物理学的量和单位

GB/T3102.13

信息技术软件工程术语

GB/T11457

信息技术通用编码字符集

GB/T13000(UCS)

信息技术中文编码字符集

GB18030

3术语定义和缩略语

、

31术语和定义

.

界定的以及下列术语和定义适用于本文件

GB/T11457。

1
