GB/T 8924-2005 纤维增强塑料燃烧性能试验方法氧指数法

ICS83.120

Q23场黔

中华人民共和国国家标准

GB/T8924-2005

代替GB/T8924-1988

纤维增强塑料燃烧性能试验方法

氧指数法

Testmethodforflammabilitycharacteristicsoffiberreinforcedplastics

-Oxygenindexmethod

2005-05-18发布2005-12-01实施

木督斜臀瓣瞥蓬瞥臀暴发“

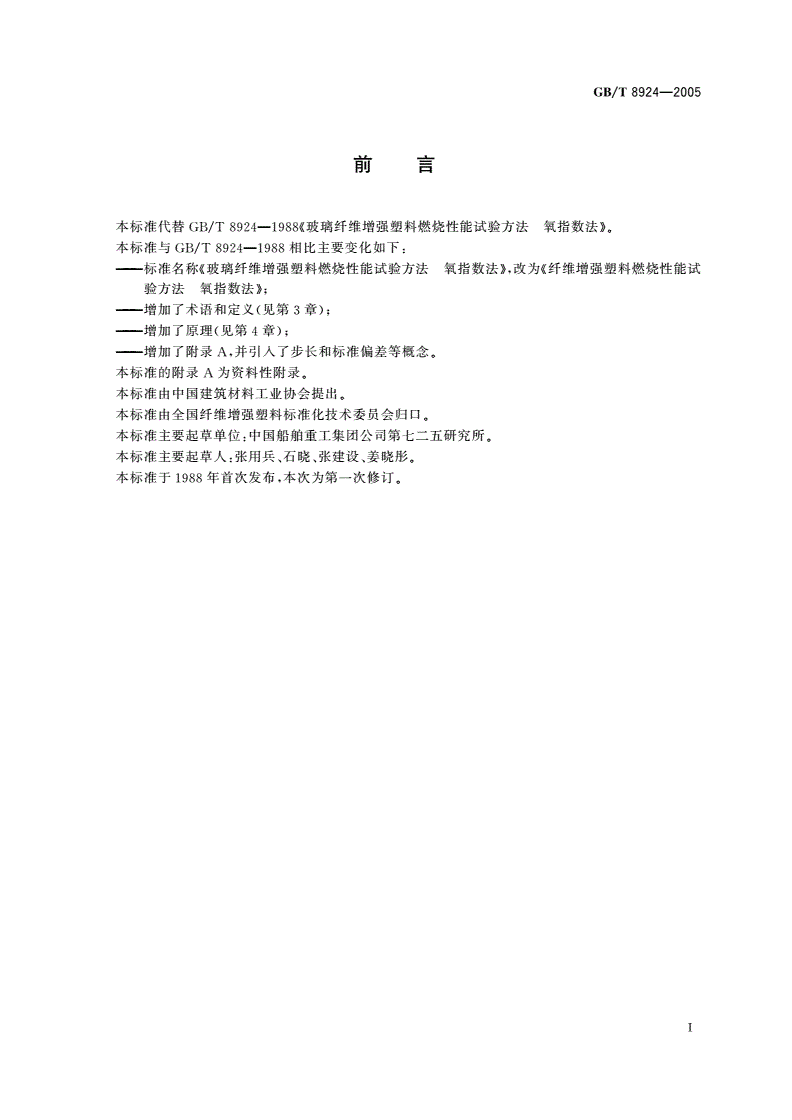

GB/T8924-2005

．JJ曰．．告－

NO胃

本标准代替GB/T8924-1988玻《璃纤维增强塑料燃烧性能试验方法氧指数法》。

本标准与GB/T8924-1988相比主要变化如下：

—标准名称《玻璃纤维增强塑料燃烧性能试验方法氧指数法》，改为《纤维增强塑料燃烧性能试

验方法氧指数法》；

—增加了术语和定义见（第3章）；

—增加了原理见（第4章）；

—增加了附录A，并引人了步长和标准偏差等概念。

本标准的附录A为资料性附录。

本标准由中国建筑材料工业协会提出。

本标准由全国纤维增强塑料标准化技术委员会归口。

本标准主要起草单位：中国船舶重工集团公司第七二五研究所。

本标准主要起草人：张用兵、石晓、张建设、姜晓彤。

本标准于1988年首次发布，本次为第一次修订。

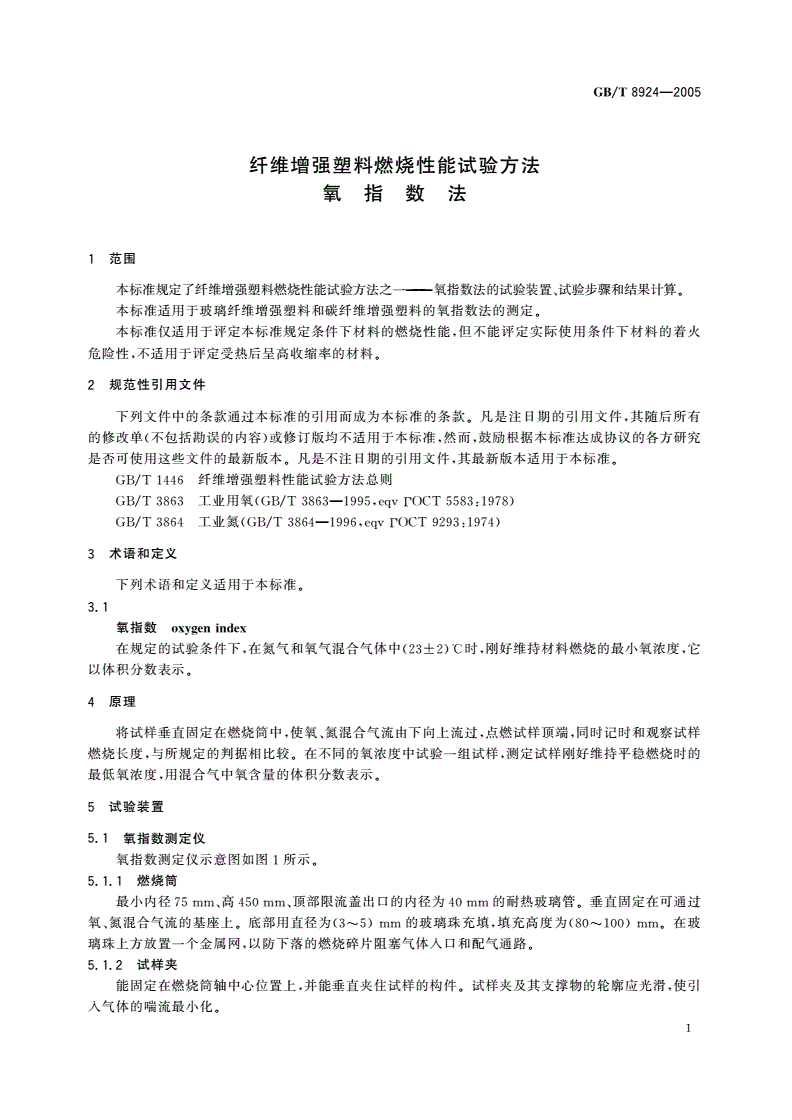

GB/T8924-2005

纤维增强塑料燃烧性能试验方法

氧指数法

1范围

本标准规定了纤维增强塑料燃烧性能试验方法之一—氧指数法的试验装置、试验步骤和结果计算。

本标准适用于玻璃纤维增强塑料和碳纤维增强塑料的氧指数法的测定。

本标准仅适用于评定本标准规定条件下材料的燃烧性能，但不能评定实际使用条件下材料的着火

危险性，不适用于评定受热后呈高收缩率的材料。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单不（包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1446纤维增强塑料性能试验方法总则

GB/T3863I业用氧(GB/T3863-1995,egvI'OCT5583:1978)

GB/T3864I业氮G（B/T3864-1996,egv1~OCT9293:1974)

3术语和定义

下列术语和定义适用于本标准。

3.1

权指数oxygenindex

在规定的试验条件下，在氮气和氧气混合气体中2（3士2)℃时，刚好维持材料燃烧的最小氧浓度，它

以体积分数表示。

4原理

将试样垂直固定在燃烧筒中，使氧、氮混合气流由下向上流过，点燃试样顶端，同时记时和观察试样

燃烧长度，与所规定的判据相比较。在不同的氧浓度中试验一组试样，测定试样刚好维持平稳燃烧时的

最低氧浓度，用混合气中氧含量的体积分数表示。

5试验装置

5.1叙指数测定仪

氧指数测定仪示意图如图1所示。

5.1.1燃烧筒

最小内径75mm、高450mm、顶部限流盖出口的内径为40mm的耐热玻璃管。垂直固定在可通过

氧、氮混合气流的基座上。底部用直径为(3（-5)mm的玻璃珠充填，填充高度为8（0^100)mm。在玻

璃珠上方放置一个金属网，以防下落的燃烧碎片阻塞气体人口和配气通路。

5.1.2试样央

能固定在燃烧筒轴中心位置上，并能垂直夹住试样的构件。试样夹及其支撑物的轮廓应光滑，使引

人气体的喘流最小化。

GB/T8924-2005

5.1.3流f测，和控制系统

合适的气体流量计，控制混合气体中氧气浓度的体积含量，精度在士0.5%，调节混合气体浓度的体

积含量，精度在士。.1％.

：、了厅

．、、A－一千卜干一〕．于刃一A

曰3},IAI只胜一－一一且'119

咚}s1

1一一点火器；

z一一玻璃燃烧筒；

3－一燃烧着的试样；

4-—试样夹；

5燃烧筒支架；

6—金属网；

7测温装置；

8一一装有玻璃的支座；

9—基座架；

10—气体预混合结点；

n—截止阀；

12—接头；

13—压力表；

14-精密压力控制器；

15—过滤器；

16—针阀；

17—气体流量计；

18—玻璃燃烧筒；

19—限流盖。

图1权指数测定仪示意图

5.2气源

用GB
