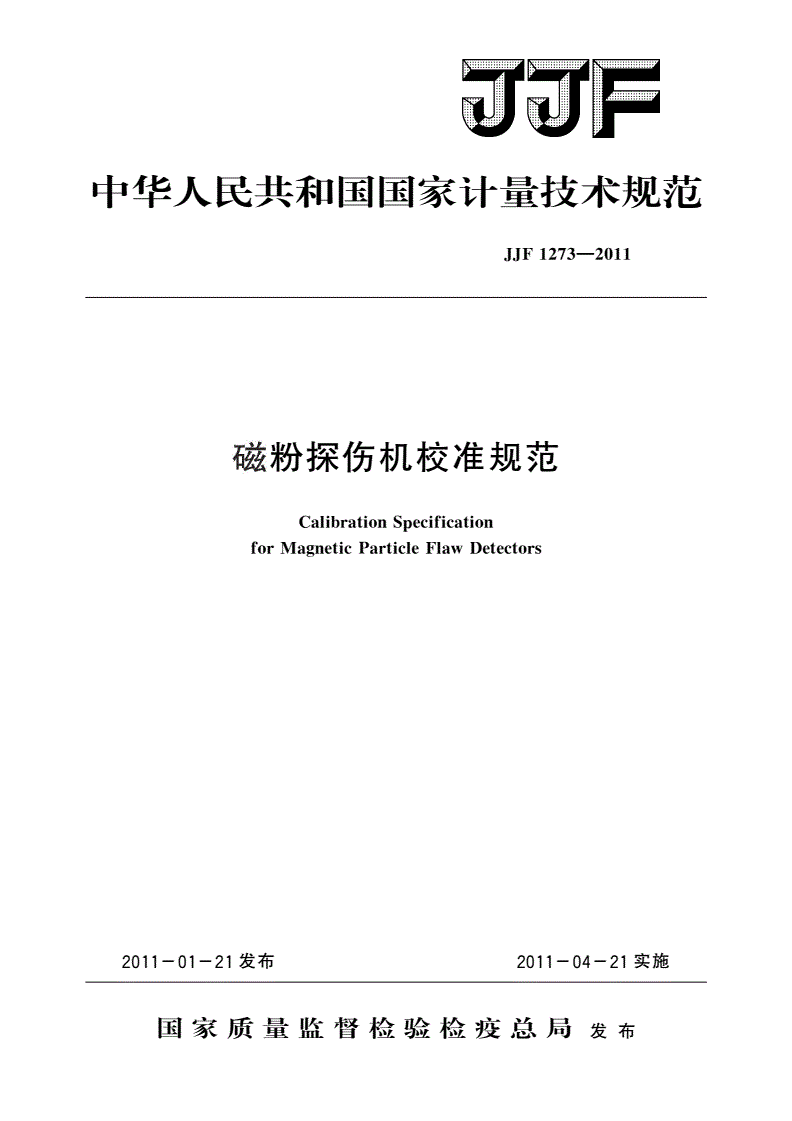

JJF 1273-2011 磁粉探伤机校准规范

中华人民共和国国家计量技术规范

JJF1273—2011

磁粉探伤机校准规范

CalibrationSpecification

forMagneticParticleFlawDetectors

2011-01-21发布2011-04-21实施

国家质量监督检验检疫总局发布

JJF1273—2011

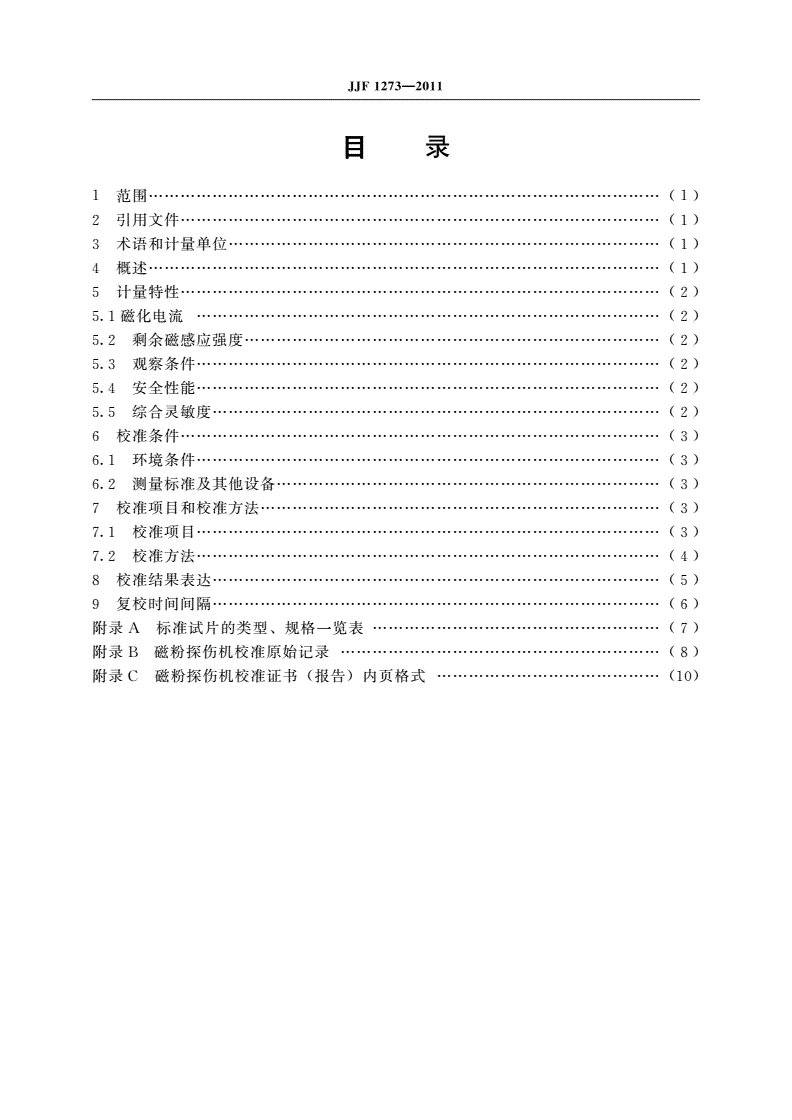

目录

范围……………………

1(1)

引用文件………………

2(1)

术语和计量单位………………………

3(1)

概述……………………

4(1)

计量特性………………

5(2)

磁化电流……………

5.1(2)

剩余磁感应强度……………………

5.2(2)

观察条件……………

5.3(2)

安全性能……………

5.4(2)

综合灵敏度…………

5.5(2)

校准条件………………

6(3)

环境条件……………

6.1(3)

测量标准及其他设备………………

6.2(3)

校准项目和校准方法…………………

7(3)

校准项目……………

7.1(3)

校准方法……………

7.2(4)

校准结果表达…………

8(5)

复校时间间隔…………

9(6)

附录标准试片的类型规格一览表………………

A、(7)

附录磁粉探伤机校准原始记录……………………

B(8)

附录磁粉探伤机校准证书报告内页格式……

C()(10)

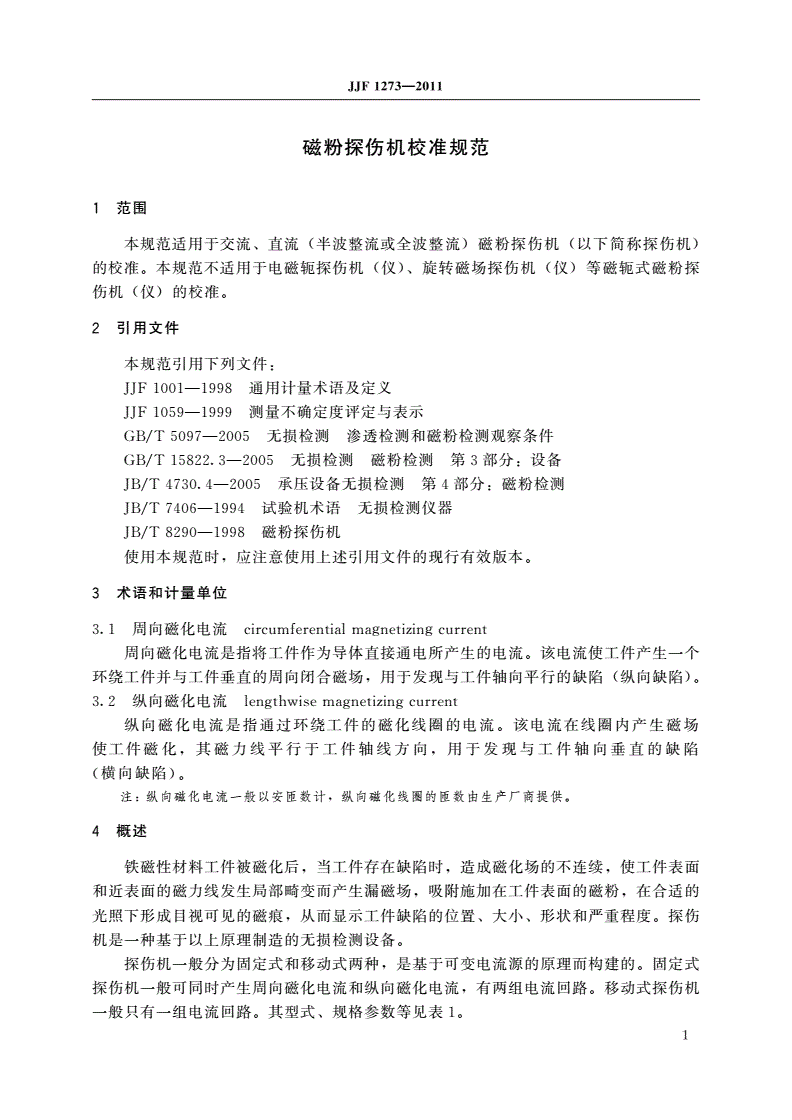

JJF1273—2011

磁粉探伤机校准规范

1范围

本规范适用于交流直流半波整流或全波整流磁粉探伤机以下简称探伤机

、()()

的校准本规范不适用于电磁轭探伤机仪旋转磁场探伤机仪等磁轭式磁粉探

。()、()

伤机仪的校准

()。

2引用文件

本规范引用下列文件

:

通用计量术语及定义

JJF1001—1998

测量不确定度评定与表示

JJF1059—1999

无损检测渗透检测和磁粉检测观察条件

GB/T5097—2005

无损检测磁粉检测第部分设备

GB/T15822.3—20053:

承压设备无损检测第部分磁粉检测

JB/T4730.4—20054:

试验机术语无损检测仪器

JB/T7406—1994

磁粉探伤机

JB/T8290—1998

使用本规范时应注意使用上述引用文件的现行有效版本

,。

3术语和计量单位

周向磁化电流

3.1circumferentialmagnetizingcurrent

周向磁化电流是指将工件作为导体直接通电所产生的电流该电流使工件产生一个

。

环绕工件并与工件垂直的周向闭合磁场用于发现与工件轴向平行的缺陷纵向缺陷

,()。

纵向磁化电流

3.2lengthwisemagnetizingcurrent

纵向磁化电流是指通过环绕工件的磁化线圈的电流该电流在线圈内产生磁场

。

使工件磁化其磁力线平行于工件轴线方向用于发现与工件轴向垂直的缺陷

,,

横向缺陷

()。

注:纵向磁化电流一般以安匝数计,纵向磁化线圈的匝数由生产厂商提供。

4概述

铁磁性材料工件被磁化后当工件存在缺陷时造成磁化场的不连续使工件表面

,,,

和近表面的磁力线发生局部畸变而产生漏磁场吸附施加在工件表面的磁粉在合适的

,,

光照下形成目视可见的磁痕从而显示工件缺陷的位置大小形状和严重程度探伤

,、、。

机是一种基于以上原理制造的无损检测设备

。

探伤机一般分为固定式和移动式两种是基于可变电流源的原理而构建的固定式

,。

探伤机一般可同时产生周向磁化电流和纵向磁化电流有两组电流回路移动式探伤机

,。

一般只有一组电流回路其型式规格参数等见表

。、1。

1

JJF1273—2011

表1常用磁粉探伤机规格参数

型式额定纵向磁化电流额定周向磁化电流

随磁化线圈的形状放置位置等因素变化原则上要求

固定式、,

略高于周向磁化的磁场强度以安匝数计1kA~16kA

,

移动式额定磁化电流一般为

0.5kA~8kA

5计量特性

磁化电流

5.1

磁化电流应连续可调并能正确显示

,。

探伤机磁化电流的基本误差用相对误差表示用以下公式计算

5.1.1,:

I-I

δ=0×

I()

0100%1

式中I被校探伤机磁化电流示值

:———;

I被校探伤机磁化电流实际值

0———。

磁化电流的准确度等级可划分为级级各准确度等级所对应的基本误

5.1.2
