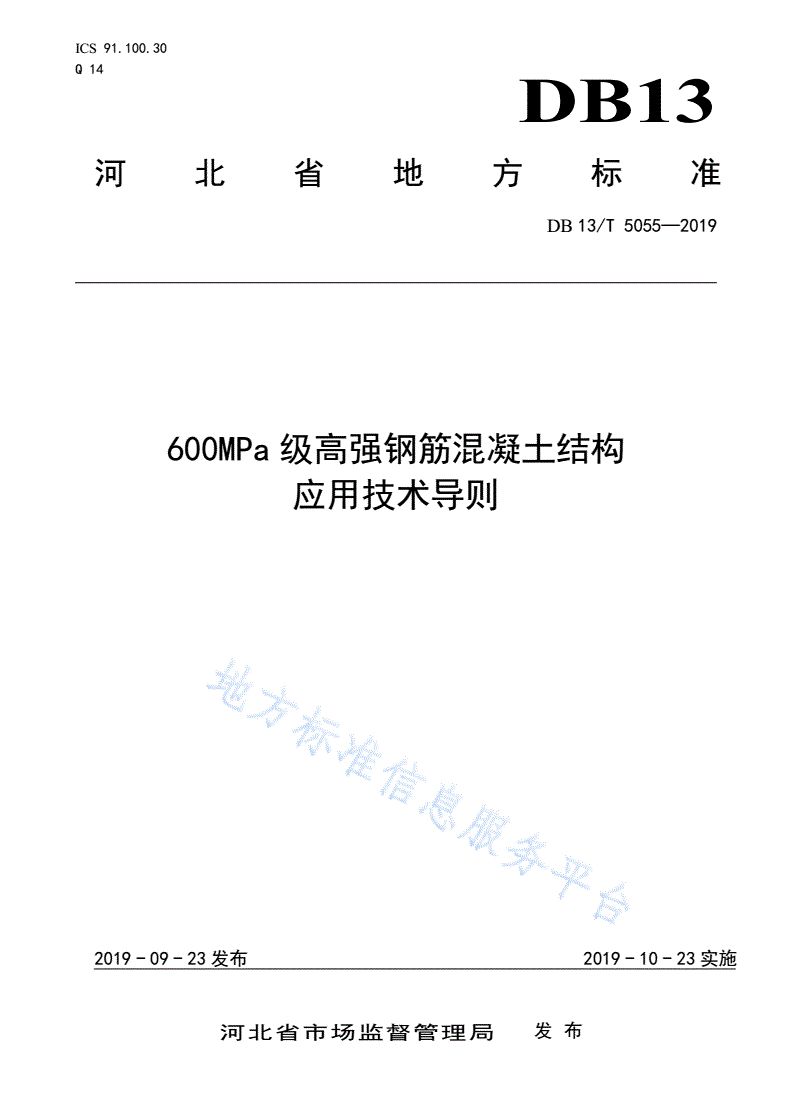

DB13/T 5055-2019 600MPa级高强钢筋混凝土结构应用技术导则

ICS91.100.30

Q14

DB13

河北省地方标准

DB13/T5055—2019

600MPa级高强钢筋混凝土结构

应用技术导则

2019-09-23发布2019-10-23实施

河北省市场监督管理局发布

DB13/T5055—2019

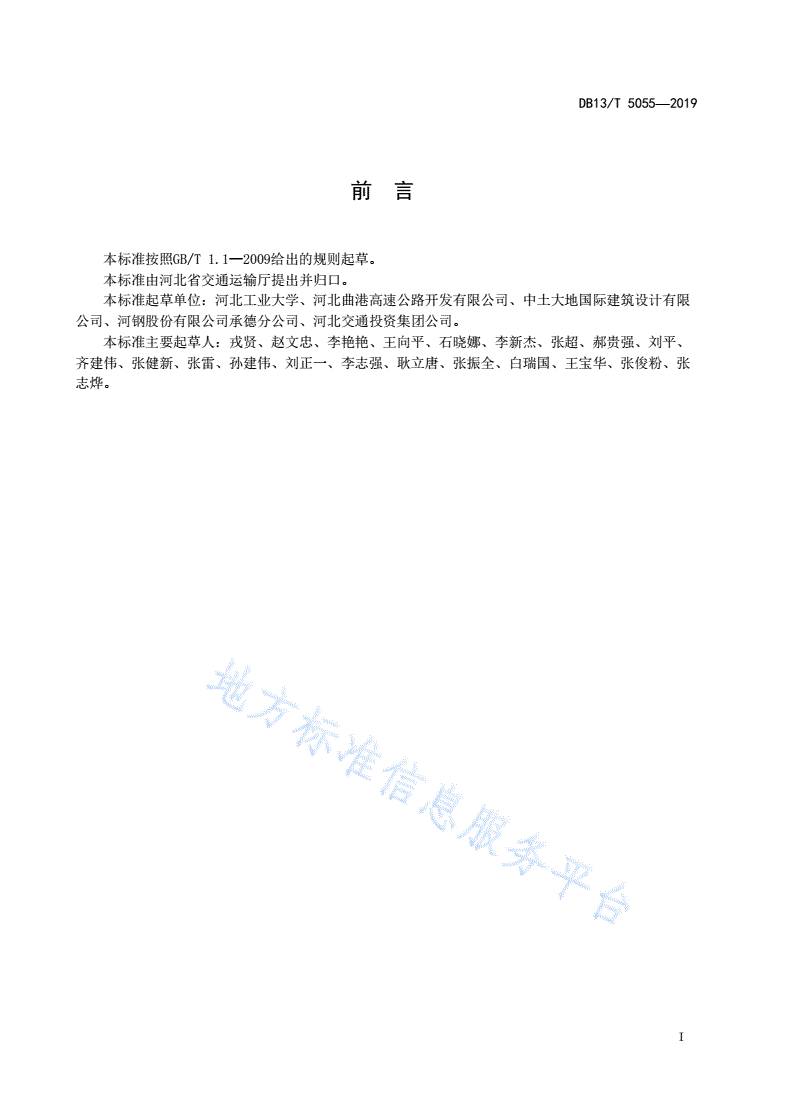

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河北省交通运输厅提出并归口。

本标准起草单位：河北工业大学、河北曲港高速公路开发有限公司、中土大地国际建筑设计有限

公司、河钢股份有限公司承德分公司、河北交通投资集团公司。

本标准主要起草人：戎贤、赵文忠、李艳艳、王向平、石晓娜、李新杰、张超、郝贵强、刘平、

齐建伟、张健新、张雷、孙建伟、刘正一、李志强、耿立唐、张振全、白瑞国、王宝华、张俊粉、张

志烨。

I

DB13/T5055—2019

600MPa级高强钢筋混凝土结构应用技术导则

1范围

本标准规定了HRB600、HRB600E钢筋在混凝土结构中应用的材料、基本规定、构造规定、加工及验

收。

本标准适用于配置HRB600、HRB600E钢筋的混凝土结构的房屋和一般构筑物。

2规范性引用文件

下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。

GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB50009建筑结构荷载规范

GB50010混凝土结构设计规范

GB50011建筑抗震设计规范

GB50153工程结构可靠性设计统一标准

GB50204混凝土结构工程施工质量验收规范

GB/T223钢铁及合金

GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）

GB/T28900钢筋混凝土用钢材试验方法

JGJ3高层建筑混凝土结构技术规程

JGJ18钢筋焊接及验收规程

JGJ107钢筋机械连接通用技术规程

JGJ256钢筋锚板应用技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

材料强度标准值characteristicvalueofmaterialstrength

设计结构或构件时采用材料强度的基本代表值。该值可根据符合本规定标准的材料，其强度概率

分布的0.05分位值确定。

3.2

材料强度设计值designvalueofmaterialstrength

材料强度标准值除以材料强度分项系数后的值。

1

DB13/T5055—2019

3.3

极限状态limitstates

整个结构或结构的一部分超过某一特定状态就不能满足设计规定的状态。

3.4

承载能力极限状态ultimatelimitstates

结构或其构件达到最大承载能力或者出现不适于继续承载的变形或者变位状态，包括构件和连接

的强度破坏、结构或构件丧失稳定及结构倾覆、疲劳破坏等。

3.5

正常使用极限状态serviceabilitylimitstates

结构或其构件达到正常使用或耐久性能中某项规定限度的状态，包括影响结构、构件正常使用的

开裂、变形等。

4符号

A:钢筋的断后伸长率；

C30:表示立方体强度标准值为30MPa的混凝土强度等级；

Es:钢筋的弹性模量；

fy:钢筋的抗拉强度设计值；

:钢筋的抗压强度设计值；

fyk:钢筋的屈服强度标准值；

:钢筋的极限强度标准值；

:横向钢筋的抗拉强度设计值；

ReL:钢筋下屈服强度特征值；

0

Rm:钢筋实测抗拉强度；

0

ReL:钢筋实测下屈服强度；

Rp0.2:钢筋塑性延伸长度；

ξb:相对界限区受压高度；

d:钢筋的公称直径；

:受拉钢筋的基本锚固长度；

:受拉钢筋的锚固长度。

5材料

5.1混凝土

5.1.1配置HRB600、HRB600E钢筋的混凝土结构，混凝土强度等级不宜低于C40。

注：特殊工程、小型工程不应低于C30。

5.1.2混凝土强度标准值、设计值、弹性模量等均应符合GB50010的规定。

5.2钢筋

2

DB13/T5055—2019

5.2.1HRB600、HRB600E钢筋的公称横截面面积及理论质量参照附录A的规定。

5.2.2钢筋的标准强度应具有不小于95%的保证率。

5

5.2.3钢筋的弹性模量Es应按2×10MPa采用。

5.2.4HRB600、HRB600E钢筋的化学成分和碳当量应符合表1的规定。

表1HRB600、HRB600E钢筋的化学成分和碳当量限值

熔炼成分/%Ceq

牌号

CSiMnPS%

HRB600

≤0.28≤0.80≤1.60≤0.035≤0.035≤0.58

HRB600E

注：碳当量计算公式：Ceq=C+Mn/6+（Cr+V+Mo）/5+（Cu+Ni）/15

5.2.5HRB600、HRB600E钢筋的力学性能应按表2的规定取用。

表2HRB600、HRB600E钢筋的力学性能

下屈服强度抗拉强度断后伸长率最大力总伸长率

000

ReLAAgtRm/ReLReL/ReL

钢筋牌号Rm

（MPa）（MPa）（%）（%）

不小于不大于

HRB600600730147.5——

HRB600E600750149.01.251.30

5.2.6HRB600、HRB600E钢筋的公称直径为6mm～32mm，公称直径28mm～32mm钢筋的断后伸长率

A可降低1%。

5.2.7对于没有明显屈服强度的钢筋，ReL应采用规定Rp0.2。

5.2.8HRB600、HRB600E钢筋的屈服强度标准值、极限强度标准值应按表3的规定采用。

表3HRB600、HRB600E钢筋强度标准值（N/mm2）

钢筋牌号公称直径d（mm）屈服强度标准值极限强度标准值

HRB6006～32600730

HRB600E6～32600750

5.2.9HRB600、HRB600E钢筋的抗拉强度设计值、抗压强度设计值应按表4采用。

表4HRB600、HRB600E钢筋强度设计值（N/mm2）

钢筋牌号抗拉强度设计值抗压强度设计值

HRB600，HRB600E515490

3

DB13/T5055—2019

2

5.2.10对轴心受压构件，当采用HRB600、HRB600E钢筋时，应取为400N/mm，fyy应按表中的数

值采用；但用作受剪、受扭、受冲切承载力计算时，其数值大于360N/mm2时应取为360N/mm2。

6基本规
