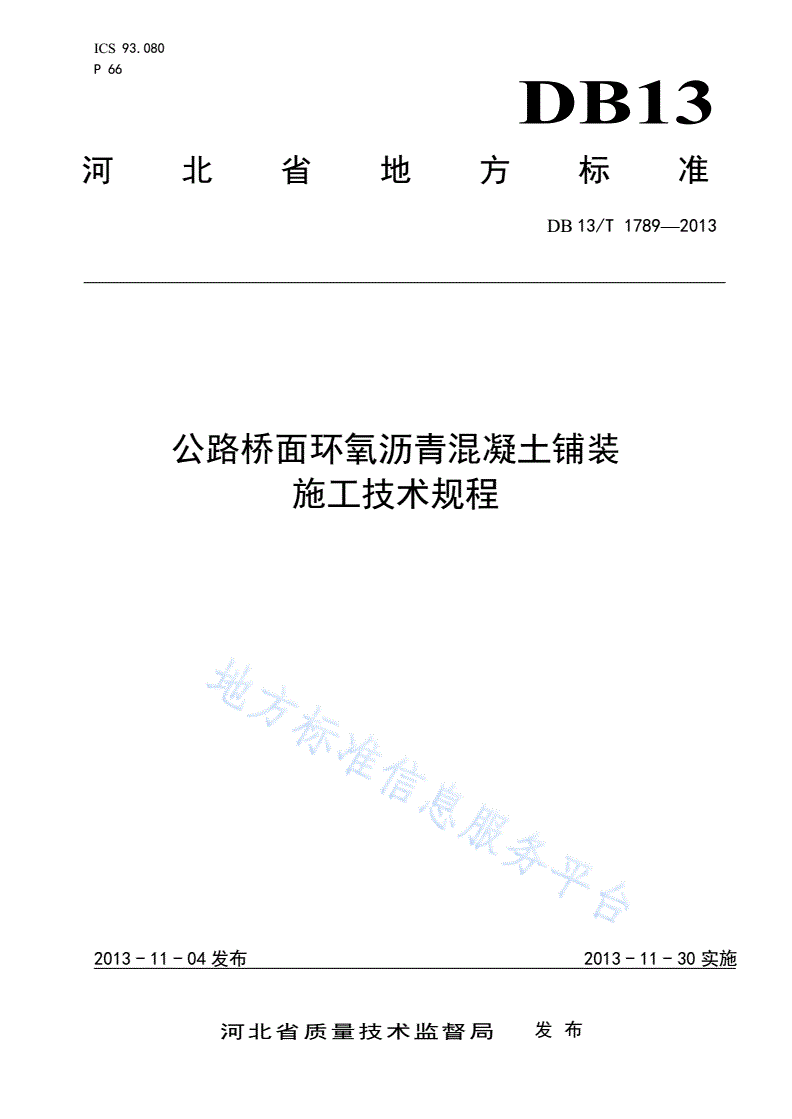

DB13/T 1789-2013 公路桥面环氧沥青混凝土铺装施工技术规程

ICS93.080

P66

DB13

河北省地方标准

DB13/T1789—2013

公路桥面环氧沥青混凝土铺装

施工技术规程

2013-11-04发布2013-11-30实施

河北省质量技术监督局发布

DB13/T1789—2013

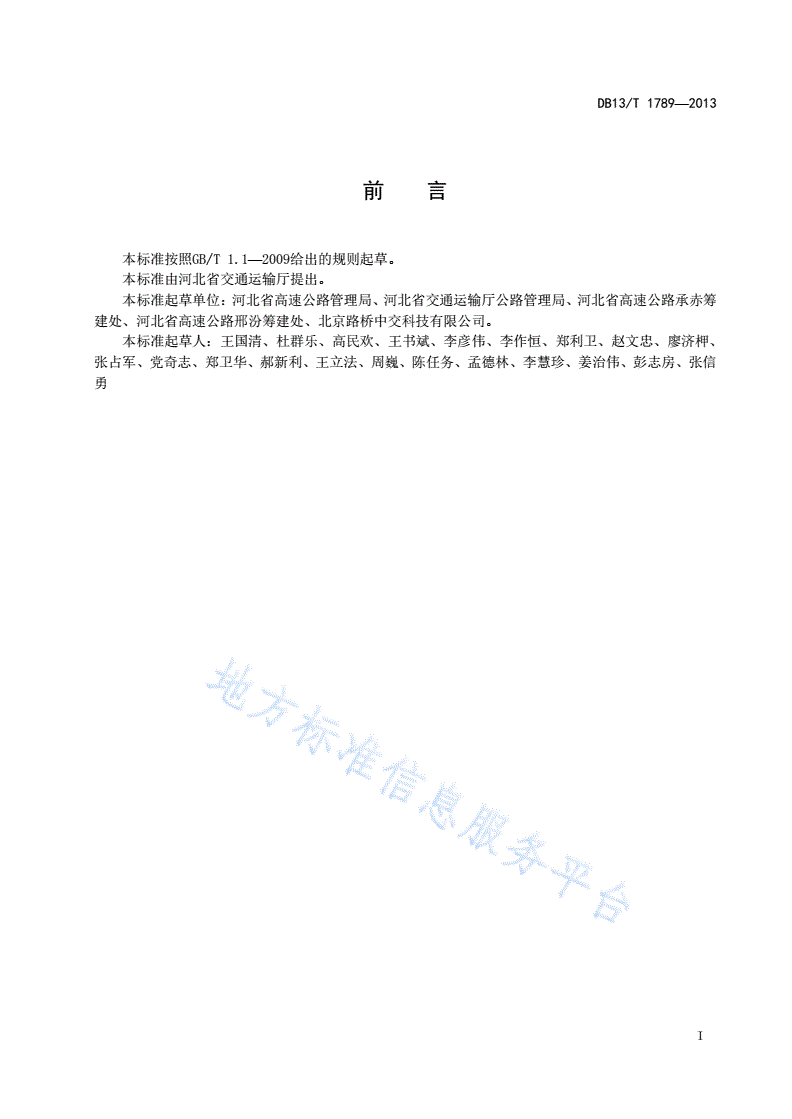

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河北省交通运输厅提出。

本标准起草单位：河北省高速公路管理局、河北省交通运输厅公路管理局、河北省高速公路承赤筹

建处、河北省高速公路邢汾筹建处、北京路桥中交科技有限公司。

本标准起草人：王国清、杜群乐、高民欢、王书斌、李彦伟、李作恒、郑利卫、赵文忠、廖济柙、

张占军、党奇志、郑卫华、郝新利、王立法、周巍、陈任务、孟德林、李慧珍、姜治伟、彭志房、张信

勇

I

DB13/T1789—2013

公路桥面环氧沥青混凝土铺装施工技术规程

1范围

本规程规定了公路桥面环氧沥青材料技术要求、环氧沥青混凝土配合比设计、施工质量管理和检查

验收标准，以及环氧沥青防水粘结层、环氧沥青粘结层、环氧沥青混凝土施工技术要求。

本规程适用于各等级公路桥面。城市道路桥面可参照本规程。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件，凡是不注日期的引用文件，其最新版本（包括所有的修订版）适用于本文件。

GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

GB/T2895塑料聚酯树脂部分酸值和总酸值的测定

GB/T4612塑料环氧化合物环氧当量的测定

GB/T15223塑料液体树脂用比重瓶法测定密度

GB/T22295透明液体颜色测定方法

GB/T22314塑料环氧树脂黏度测定方法

JTGE20公路工程沥青及沥青混合料试验规程

JTGF40公路沥青路面施工技术规范

JTGE42公路工程集料试验规程

JTG/TF50公路桥涵施工技术规范

JTGE60公路路基路面现场测试规程

JTGF80公路工程质量检验评定标准

3术语

下列术语和定义适用于本文件。

3.1

环氧沥青复合材料

环氧树脂、固化剂、沥青经化学反应形成的热固性复合材料。

3.2

双组分环氧沥青复合材料

环氧沥青组分A与环氧沥青组分B两种组分按一定比例混合均匀后,经化学反应形成的一种多相

热固性聚合物。

3.3

环氧沥青组分A

1

DB13/T1789—2013

由双酚A和表氯醇经化学反应得到的具有一定活性环氧基团的液态双环氧树脂。

3.4

环氧沥青组分B

由沥青、固化剂、添加剂组成的匀质混合物。

3.5

三组分环氧沥青复合材料

由环氧树脂、固化剂与沥青三种组分按一定比例混合均匀后,经化学反应形成的一种多相热固性聚

合物。

3.6

主剂

三组分环氧沥青复合材料中的环氧树脂成分。

3.7

固化剂

环氧沥青复合材料形成过程中，与环氧基团产生化学反应的成分。

3.8

环氧树脂粘结材料

三组分环氧沥青主剂与固化剂经化学反应形成的新型复合材料。

3.9

环氧沥青混合料

级配矿料与环氧沥青复合材料按一定比例拌和而成的混合物。

3.10

环氧沥青混凝土

经过摊铺、碾压成型的环氧沥青混合料。

3.11

环氧沥青防水粘结层

为提高桥面与沥青混凝土面层之间的粘结和防水效果而洒布的环氧沥青复合材料薄层。

3.12

环氧沥青粘结层

为提高沥青混凝土层间粘结力而洒布的环氧沥青复合材料薄层。

3.13

热固性

材料在一定温度范围内加热而不熔融的特性。

3.14

2

DB13/T1789—2013

容留时间

在规定的温度条件下，环氧沥青混合料性能能够满足技术要求的最短和最长存放时间。

4缩略语

本规范各种缩略语及意义详见表1。

表1缩略语及意义

缩略语意义

EA环氧沥青复合材料（EpoxyAsphalt）

EAD双组分环氧沥青复合材料（EpoxyAsphaltofDouble-component）

EAD-A环氧沥青组分A（EpoxyAsphaltcomponentA）

EAD-B环氧沥青组分B（EpoxyAsphaltcomponentB）

EAB环氧沥青粘结材料（BondingmaterialofEpoxyAsphalt）

EAC环氧沥青结合材料（CombinedmaterialofEpoxyAsphalt）

EAT三组分环氧沥青复合材料（EpoxyAsphaltofThree-component）

EAT-m三组分环氧沥青主剂（Main-agentofEpoxyAsphaltofThree-component）

EAT-c三组分环氧沥青固化剂（Curing–agentofEpoxyAsphaltofThree-component）

ERB环氧树脂粘结材料（BondingmaterialofEpoxyResin）

5材料

5.1一般规定

环氧沥青混凝土所用各种材料应检验合格，其技术要求应符合本规程。

5.2双组分环氧沥青复合材料

5.2.1环氧沥青组分A（EAD-A）、环氧沥青组分B（EAD-B）和双组分环氧沥青复合材料（EAD）的技

术要求分别见表2、表3和表4。

表2环氧沥青组分A（EAD-A）技术要求

试验项目单位技术要求试验方法

外观（20℃）—淡黄色粘稠液体目测

粘度（120℃）mPa·s100～160GB/T22314

环氧当量（含1克环氧当量的材料质量）g185～210GB/T4612

色度,APHA，Cardner—≤4GB/T22295

含水量%≤0.05JTGE20T0612

闪点（开口杯法）℃≥200JTGE20T0611

密度（23℃）g/cm31.16～1.17GB/T15223

3

DB13/T1789—2013

表3环氧沥青组分B（EAD-B）技术要求

技术要求

试验项目单位试验方法

钢桥面水泥混凝土桥面

外观（20℃）—棕黑色粘稠均匀液体棕黑色粘稠均匀液体目测

粘度（120℃）mPa·s≥100≥300JTGE20T0625

酸值（KOH/g）mg60～8040～60GB/T2895

含水量%≤0.05JTGE20T0612

密度（23℃）g/cm30.95～0.99JTGE20T0603

闪点℃≥200JTGE20T0611

表4双组分环氧沥青复合材料（EAD）技术要求

技术要求

试验项目单位EABEAC试验方法

钢桥面水泥混凝土桥面钢桥面水泥混凝土桥面

断裂延伸率

%≥190≥40≥200≥50GB/T528

（23℃）

热固性（℃）—≥300≥200≥300≥200附录A

拉拔强度

MPa≥5.0≥2.0≥1.5≥1.2附录A

（23℃）

剪切强度

MPa≥3.0≥1.0≥1.0≥0.8附录A

（23℃）

注：拉拔强度、剪切强度测试的均为材料的粘结性能。

5.3三组分环氧沥青复合材料

5.3.1三组分环氧沥青主剂（EAT-m）、固化剂（EAT-c）、三组分环氧沥青复合材料（EAT）及环氧树

脂粘结材料（ERB）技术要求见表5、表6、表7和表8。

5.3.2三组分环氧沥青复合材料（EAT）用石油沥青技术指标参照JTGF40，并经试验比选确定。

表5三组分环氧沥青主剂（EAT-m）技术要求

试验项目单位技术要求试验方法

外观—淡黄色透明液体目测

粘度（23℃）mPa・s1,000～4,000GB/T22314

密度（23℃）g/cm31.10～1.30GB/T15223

表6三组分环氧沥青固化剂（EAT-c）技术要求

试验项目单位技术要求试验方法

外观—淡黄色透明液体目测

粘度（23℃）mPa・s500～1000GB/T22314

密度（23℃）g/cm30.75～1.0GB/T15223

4

DB13/T1789—2013

表7三组分环氧沥青合材料（EAT）技术要求

试验项目单位技术要求试验方法

针入度(25℃,100mg，5s)0.1mm5～20JTGE20T0604

软化点℃≥100
