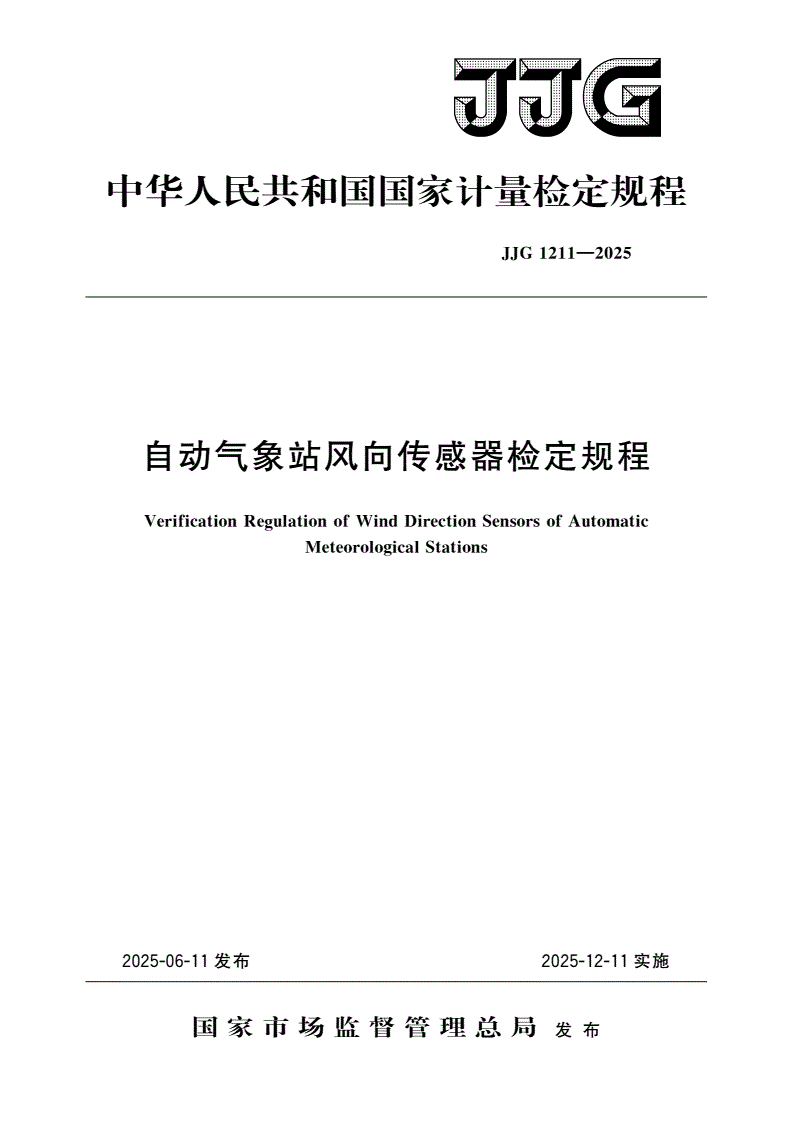

JJG 1211-2025 自动气象站风向传感器检定规程

中华人民共和国国家计量检定规程

JJG1211—2025

自动气象站风向传感器检定规程

VerificationRegulationofWindDirectionSensorsofAutomatic

MeteorologicalStations

2025-06-11发布2025-12-11实施

国家市场监督管理总局发布

JJG1211—2025

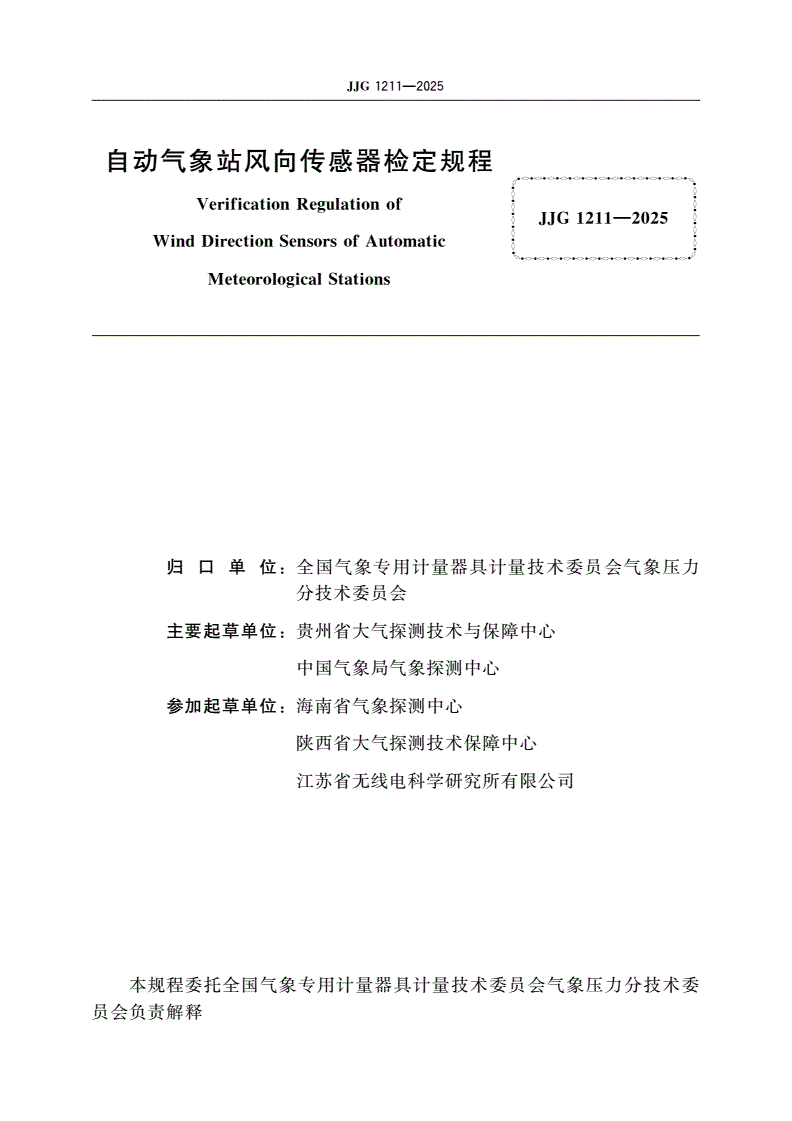

自动气象站风向传感器检定规程

VerificationRegulationof

JJG1211—2025

WindDirectionSensorsofAutomatic

MeteorologicalStations

归口单位全国气象专用计量器具计量技术委员会气象压力

:

分技术委员会

主要起草单位贵州省大气探测技术与保障中心

:

中国气象局气象探测中心

参加起草单位海南省气象探测中心

:

陕西省大气探测技术保障中心

江苏省无线电科学研究所有限公司

本规程委托全国气象专用计量器具计量技术委员会气象压力分技术委

员会负责解释

JJG1211—2025

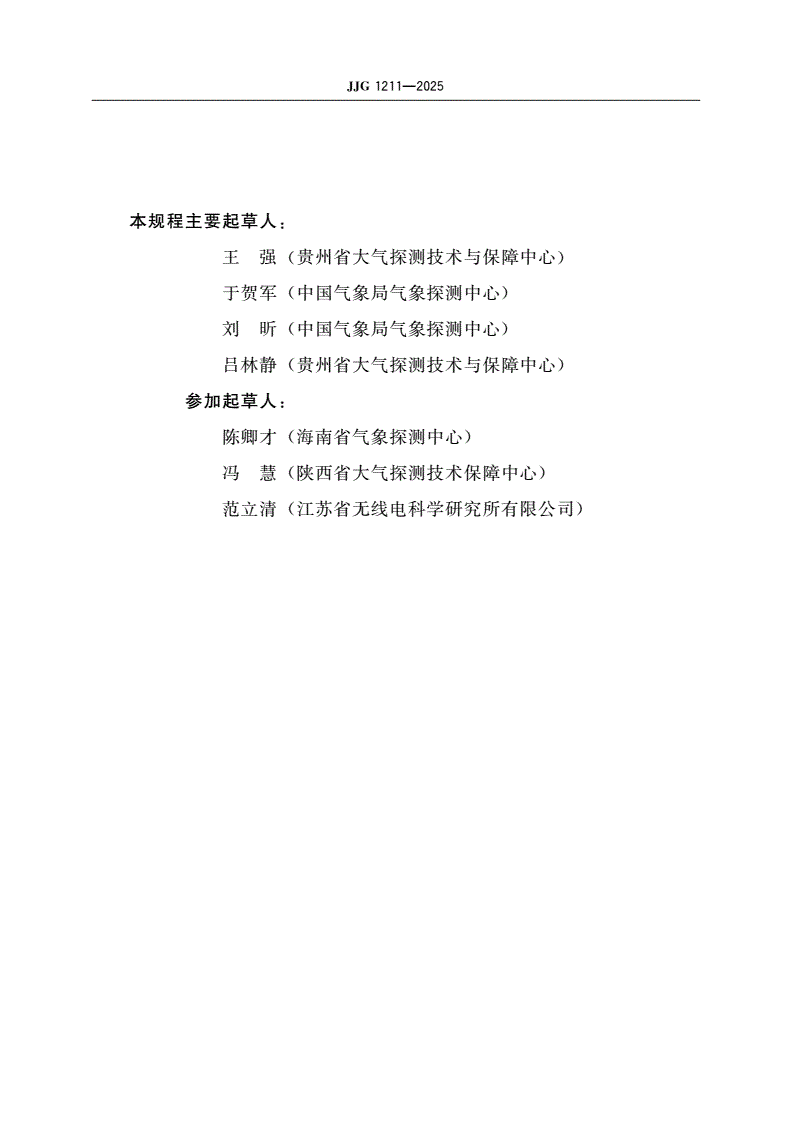

本规程主要起草人

:

王强贵州省大气探测技术与保障中心

()

于贺军中国气象局气象探测中心

()

刘昕中国气象局气象探测中心

()

吕林静贵州省大气探测技术与保障中心

()

参加起草人

:

陈卿才海南省气象探测中心

()

冯慧陕西省大气探测技术保障中心

()

范立清江苏省无线电科学研究所有限公司

()

JJG1211—2025

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

术语

3.1…………………(1)

计量单位

3.2……………(1)

概述

4……………………(1)

计量性能要求

5…………(2)

通用技术要求

6…………(2)

外观

6.1…………………(2)

机械性能

6.2……………(2)

光电耦合

6.3……………(3)

风向标起动风速

6.4……………………(3)

计量器具控制

7…………(3)

检定条件

7.1……………(3)

检定项目

7.2……………(3)

检定前的准备

7.3………………………(4)

检定方法

7.4……………(4)

检定周期

7.5……………(5)

附录风向角度与格雷码对照表

A……………………(6)

附录风向传感器检定记录表

B………(8)

附录检定证书检定结果通知书内页格式

C/()……(9)

Ⅰ

JJG1211—2025

引言

国家计量检定规程编写规则通用计量术语及定义和

JJF1002《》、JJF1001《》

测量不确定评定与表示共同构成本规程制订工作的基础性系列规范

JJF1059.1《》。

本规程为首次发布

。

Ⅱ

JJG1211—2025

自动气象站风向传感器检定规程

1范围

本规程适用于测量范围为的自动气象站风向传感器以下简称风向传感

0°~360°(

器的首次检定后续检定和使用中检查

)、。

2引用文件

本规程引用下列文件

:

轻便三杯风向风速表检定规程

JJG431—2014

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规程

,()。

3术语和计量单位

术语

3.1

角度编码器

3.1.1angleencoder

一种用于测量物体围绕轴线旋转的角度并将其转化为数字输出或角度编码数

,(

值的模拟信号输出的仪器

)。

风向标起动风速

3.1.2startingwindvelocityofvane

风向标由某一偏角释放能返回到气流方向时的最低风速

。

计量单位

3.2

风向的计量单位为度符号为

,(°)。

4概述

风向传感器是用于测量风的来向的仪器主要由风向标风向信号转换器指北标

,、、

记信号输出接口和尾翼等组成结构如图所示

、,1。

1

JJG1211—2025

图风向传感器结构示意图

1

风向标风向信号转换器指北标记信号输出接口尾翼

1—;2—;3—;4—;5—

当风向标组件随风向旋转时带动主轴及码盘一同旋转经光电转换实现格雷码的

,,

码道读取形成代表风向的格雷码并输出或经电路处理形成模拟信号输出另外一种

,;。

当风向标随风向转动时带动电位器的调节旋钮转动实现代表风向角的直流电压

,,

输出

。

格雷码与角度的对应关系见附录

A。

电压与角度的对应关系见式

(1)。

U

D

U()

=360°×max1

式中

:

D角度

———,(°);

U实测电压

———,V;

U满量程电压

max———,V。

5计量性能要求

示值最大允许误差

:±5°。

6通用技术要求

外观

6.1

风向传感器应洁净无损伤变形等缺陷各部件应装配牢固无松动现象

6.1.1,、;、。

风向传感器铭牌应标明如下信息计量器具名称型号规格出厂编号制造

6.1.2:、/、、

单位等

。

风向指北针或指北标记应固定无松动

6.1.3()。

机械性能

6.2

当风向标指向北时风向标尾翼和指北针或指北标记应处于同一平面

6.2.1,、()。

风向标和尾翼转动灵活可在任意位置停止无阻滞跳动或摆动现象

6.2.2,,、。

2

JJG1211—2025

光电耦合

6.3

旋转风向标六位格雷码风向传感器示值应能显示和七位格雷码风向传

,0°236°;

感器示值应能显示和

0°239°。

风向标起动风速

6.4

风向标起动风速应不大于

0.5m/s。

7计量器具控制

检定条件

7.1

环境条件

7.1.1

温度

:(15~30)℃。

相对湿度不大于

:80%。

计量标准测量设备及其他设备

7.1.2

测量设备及其他设备主要技术指标见表

1。

表1标准器及配套设备
