GB 17841-1999 幕墙用钢化玻璃与半钢化玻璃

GB17841-1999

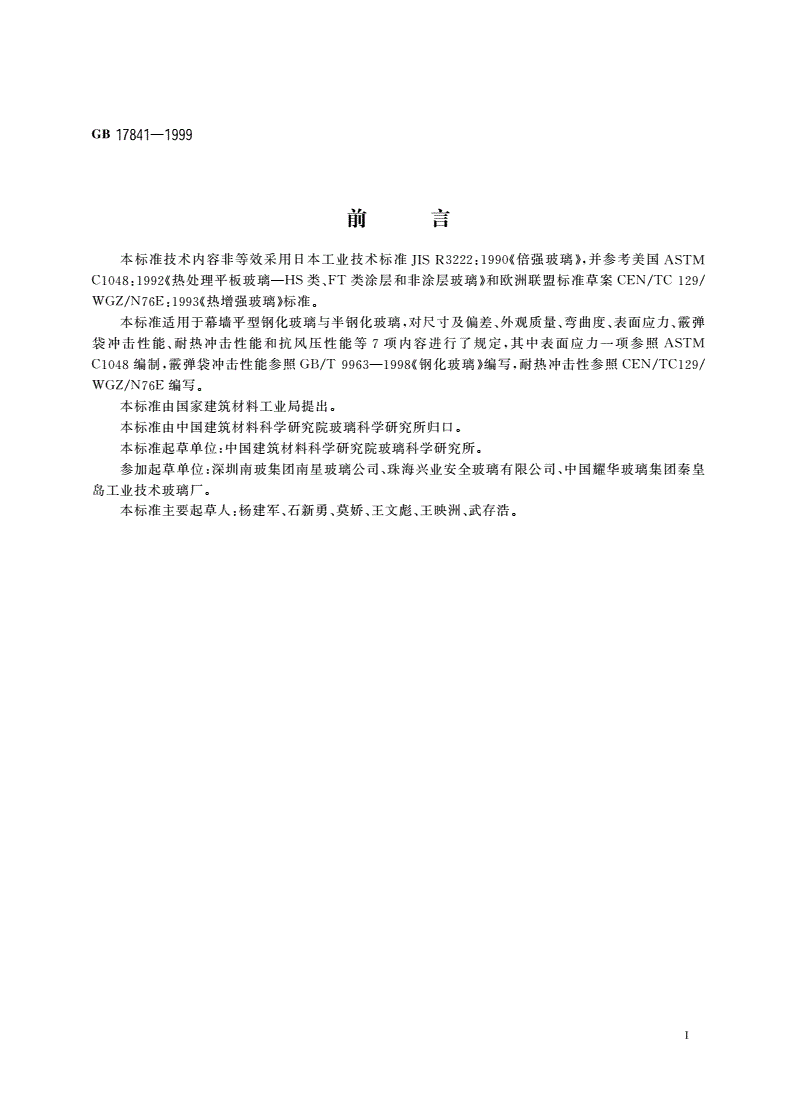

前言

本标准技术内容非等效采用日本工业技术标准JISR3222:1990倍《强玻瑞》，并参考美国ASTM

C1048:1992《热处理平板玻璃-HS类、FT类涂层和非涂层玻璃》和欧洲联盟标准草案CEN/TC129/

WGZ/N76E,1993《热增强玻璃))标准。

本标准适用于幕墙平型钢化玻璃与半钢化玻璃，对尺寸及偏差、外观质量、弯曲度、表面应力、筱弹

袋冲击性能、耐热冲击性能和抗风压性能等7项内容进行了规定，其中表面应力一项参照ASTM

C1048编制，旅弹袋冲击性能参照GB/T9963-1998《钢化玻璐》编写.耐热冲击性参照CEN/TC129/

WGZ/N76E编写。

本标准由国家建筑材料工业局提出。

本标准由中国建筑材料科学研究院玻璃科学研究所归口。

本标准起草单位:中国建筑材料科学研究院玻璃科学研究所。

参加起草单位:深圳南玻集团南星玻璃公司、珠海兴业安全玻瑞有限公司、中国甩华玻璃集团秦皇

岛工业技术玻璃厂。

本标准主要起草人:杨建军、石新勇、莫娇、王文彪、王映洲、武存浩.

463

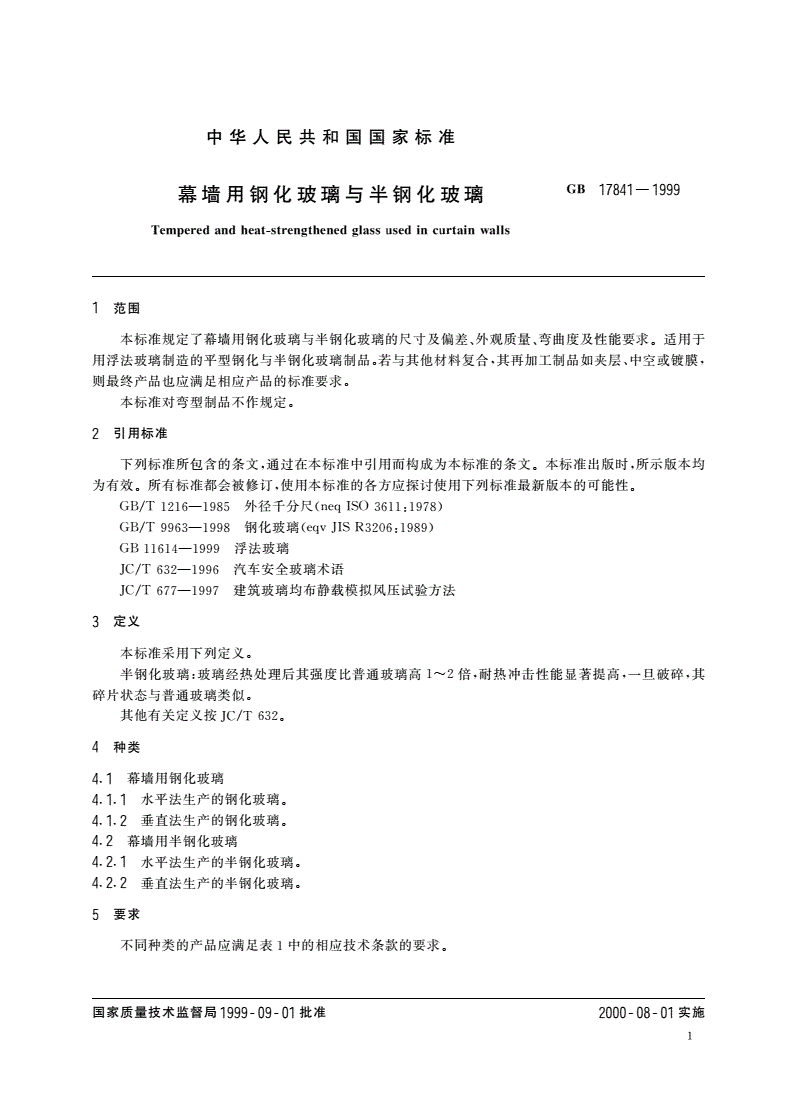

中华人民共和国国家标准

幕墙用钢化玻璃与半钢化玻璃GB17841一1999

Temperedandheat-strengthenedglassusedincurtainwalls

1范围

本标准规定了幕墙用钢化玻璃与半钢化玻璃的尺寸及偏差、外观质f.弯曲度及性能要求。适用于

用浮法玻璃制造的平型钢化与半钢化玻璃制品。若与其他材料复合，其再加工制品如夹层、中空或镀膜，

则最终产品也应满足相应产品的标准要求。

本标准对弯型制品不作规定。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1216-1985外径千分尺(neqISO3611:1978)

GB/T9963-1998钢化玻璃(eqvJISR3206:1989)

GB11614-1999浮法玻璃

JC/T632-1996汽车安全玻璃术语

JC/T677-1997建筑玻璃均布静载模拟风压试验方法

3定义

本标准采用下列定义。

半钢化玻璃:玻璃经热处理后其强度比普通玻璃高1-2倍，耐热冲击性能显著提高，一旦破碎，其

碎片状态与普通玻璃类似。

其他有关定义按JC/T632.

4种类

4.1幕墙用钢化玻璃

4.1.1水平法生产的钢化玻璃。

4.1.2垂直法生产的钢化玻璃。

4.2幕墙用半钢化玻璃

4.2.1水平法生产的半钢化玻璃。

4.2.2垂直法生产的半钢化玻璃。

5要求

不同种类的产品应满足表1中的相应技术条款的要求。

国家质f技术监督局1999一09一01批准2000一08一01实施

GB17841-1999

表1技术条件及相应试验方法条歌

试验项目钢化玻璃半钢化玻晌方法

尺寸及偏差5.15.16.1

外观质t5.25.26.2

夸曲度5.35.36.3

表面应力5.4.15.4.16.4

桩弹袋冲击性能5.4.26.5

耐热冲击性能5.4.35.4.36.6

抗风压性能5.4.45.4.46.7

5.1尺寸及偏差

5.11公称厚度与厚度偏差

钢化玻璃或半钢化玻璃制品，其公称厚度与偏差应满足表z的规定。

表2公称厚度与偏差

厚度偏差

公称厚度

钢化玻瑞半钢化玻瑞

3

4

士02士0.2

5

6

8

士0.35士0.35

10

12士04

注:同一片玻璐厚薄差不得大于。"20mm,

5.1.2尺寸偏差

对于矩形的钢化玻瑞或半钢化玻璃制品，其尺寸偏差应符合表3的有关规定;对边长大于

3000mm及不规则形状的钢化玻璃或半钢化玻瑞制品，其尺寸偏差可由供需双方商定。

表3尺寸谊差

边的
