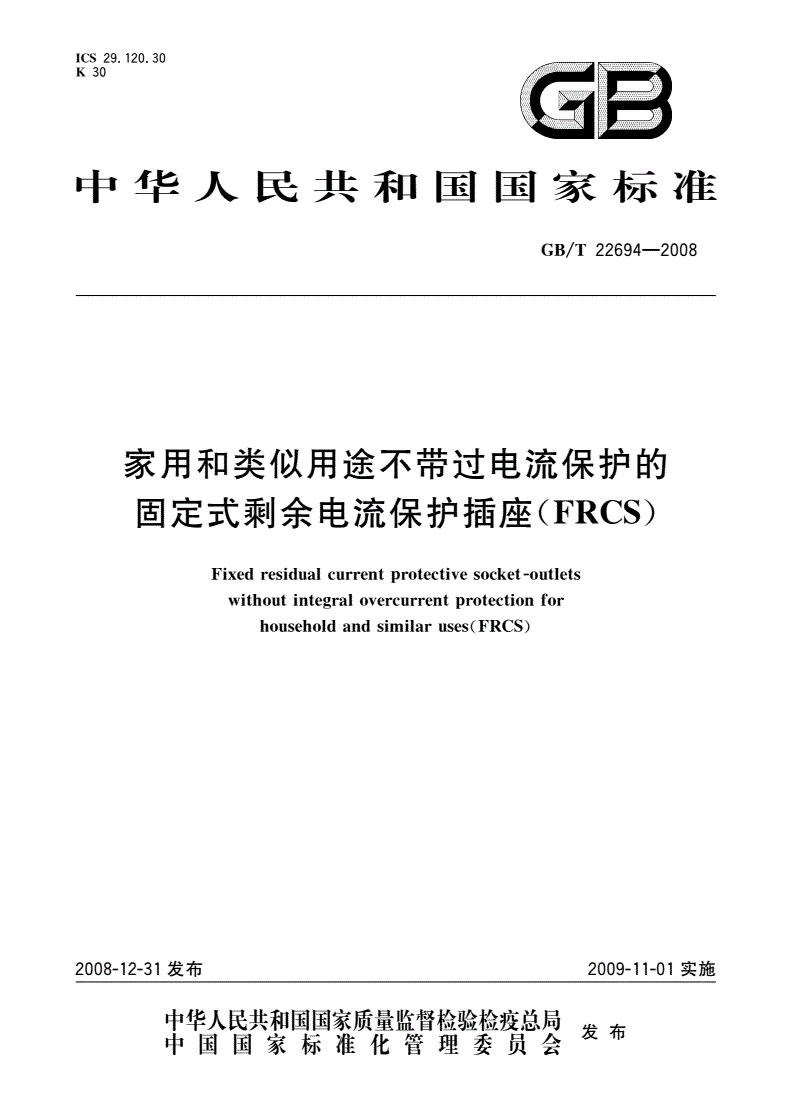

GB/T 22694-2008 家用和类似用途不带过电流保护的固定式剩余电流保护插座(FRCS)

ICS

29．120．30

K30

a雷

中华人民共和国国家标准

GB／T

家用和类似用途不带过电流保护的

固定式剩余电流保护插座(FRCS)

Fixedcurrent

residualsocket—outlets

protective

withoutovercurrentfor

integralprotection

householdandsimilar

uses(FRCS)

2009-11—0

2008—12-31发布1实施

牢瞀徽鬻瓣警矬瞥霎发布中国国家标准化管理委员会促111

GB／T

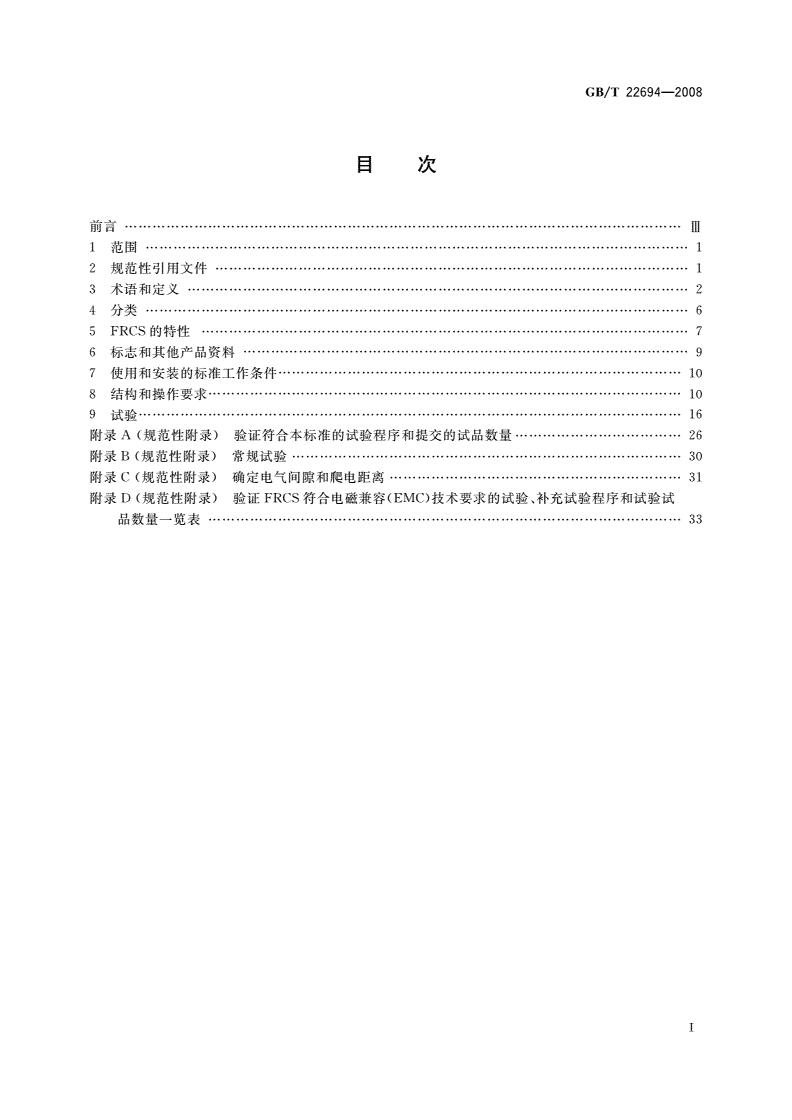

目次

前言……………·…………

1范围………………………·………·…·

2规范性引用文件……·………-………·

3术语和定义……………Ⅲ●●0

4分类-·························-···········…··············-·······················…···········--··········‘····。

5FRCS的特性…………·…·…·……·

6标志和其他产品资料………………

7使用和安装的标准工作条件………………………．-

8结构和操作要求………………………-

9试验·······················-·······-·······…·-······-······-·······-····--·······-…··-··························-··

附录A(规范性附录)验证符合本标准的试验程序和提交的试品数量……………·

附录B(规范性附录)常规试验………………………·

附录c(规范性附录)确定电气间隙和爬电距离……………，0，0¨如¨拍如钉

品数量一览表…………··……………·………-………………·……………’弘

GB／T

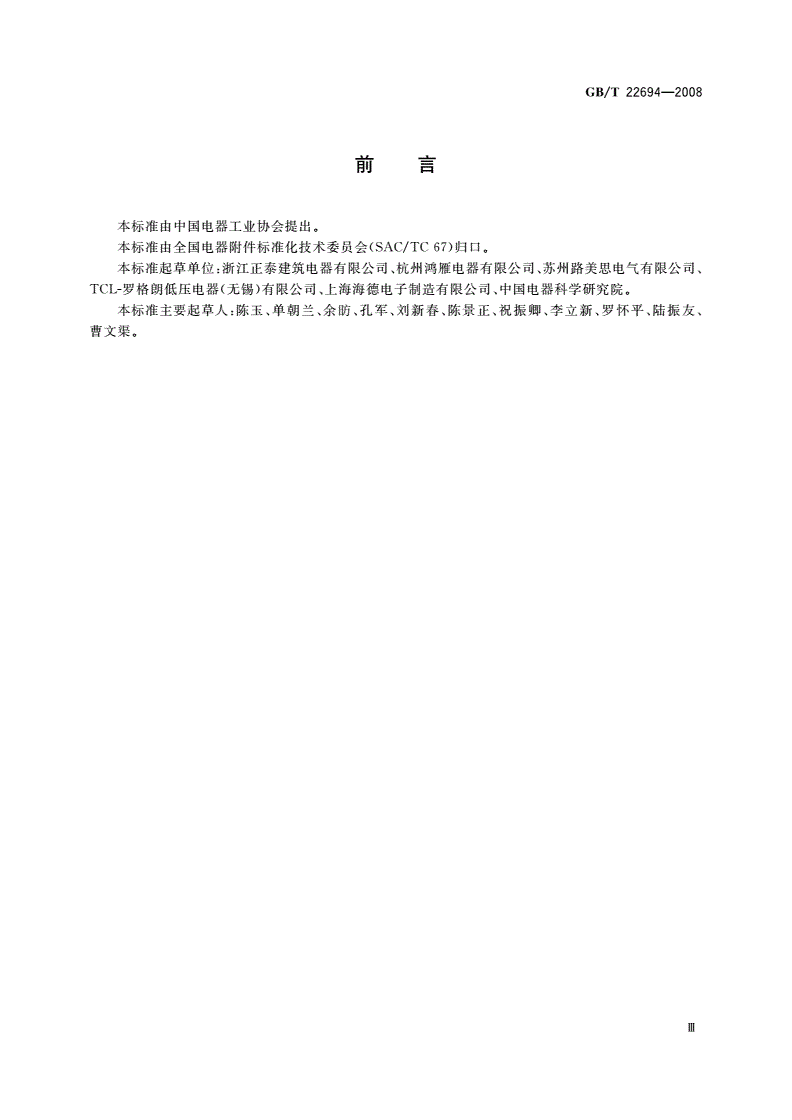

刖菁

本标准由中国电器工业协会提出。

67)归口。

本标准由全国电器附件标准化技术委员会(SAC／TC

本标准起草单位：浙江正泰建筑电器有限公司、杭州鸿雁电器有限公司、苏州路美思电气有限公司、

TCL一罗格朗低压电器(无锡)有限公司、上海海德电子制造有限公司、中国电器科学研究院。

本标准主要起草人：陈玉、单朝兰、余防、孔军、刘新春、陈景正、祝振卿、李立新、罗怀平、陆振友、

曹文渠。

Ⅲ

GB／T

家用和类似用途不带过电流保护的

固定式剩余电流保护插座(FRCS)

1范围

本标准规定了家用和类似用途的固定式剩余电流保护插座(以下称为FRCS)的要求。本标准适用

于不带过电流保护，交流50Hz或60Hz，对地额定电压不超过交流250V，额定电流不超过16A的单

相电路的FRCS。

FRCS也可作为其他电击保护措施失效时的补充保护措施。

本标准范围内的FRCS适用于能够同时执行检测剩余电流，将剩余电流值与基准值相比较以及当

剩余电流超过该值时，断开被保护电路等功能的固定式装置。

本标准范围内的FRCS除具有传统电源插座的基本功能外，又具有接地故障保护等功能，整定的电

流不能自行调节，且不可以进行修改。

FRCS的额定剩余动作电流不超过0．03A，固定式插座应符合相关国家标准。

本标准技术要求适用于7．1规定的环境条件。在更严酷环境条件下使用的FRCS可能需要补充的

技术条件。

包含电池的FRCS没有包括在本标准的范围内。

本标准不适用于具有检测电源侧故障的附加功能，并能在供电电路故障时防止其闭合的FRCS。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB

1002家用和类似用途单相插头插座型式、基本参数和尺寸

GB2099．1

2008家用和类似用途插头插座第l部分：通用要求(IEC

4207

GB／T2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法

(IEC60112：1979，IDT)

GB4208IEC

60529：2001)

2008外壳防护等级(IP代码)(IDT

5169．102006

GB／T电工电子产品着火危险试验第10部分：灼热丝／热丝基本试验方法灼

60695—2一l一10：2000，IDT)

热丝装置和通用试验方法(IEC

GB16916．1

2003家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部

61008

分：一般规则(IEC1：1996，MOD)

GB／T

60664—3：2003，IDT)

保护(IEC

GB1849961543：1995，

2008家用和类似用途的剩余电流动作保护器(RCD)电磁兼容性(IEC

IDT)

GB200442005

电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置(PRCD)

(IEC61540：1997，MOD)

22694--2008

GB／T

3术语和定义

下列术语和定义适用于本标准。

除非另有规定，本标准中所用“电压”和“电流”均为有效值。

3．1与端子有关的定义

3．1。1

端子terminal

指用于与电源导线连接的、可重复使用的、有绝缘或无绝缘的连接器件。

3．1．2

terminal

螺纹型端子screw—type

指用于连接或断开一根导线或用于将两根或多根可以拆卸的导线进行互连的端子，而这种连接是

直接地或间接地通过任何种类的螺钉或螺母来进行的。

3．1．3

terminal

柱型端子pillar

指将导线插入孔或槽中并夹紧在螺钉端部之下的螺纹型端子。夹紧压力可以直接由螺钉端部施加

或通过受到螺钉端部压力的中间夹紧件来施加。

3．1．4

terminal

螺钉端子screw

指将导线夹紧在螺钉头下面的螺纹型端子。夹紧压力可以直接由螺钉头施加，或通过一个中间部

件，如垫圈、夹紧板或防松部件之类来施加。

3．1．5

terminal

螺栓端子stud

指将导线夹紧在螺母下面的螺纹型端子。夹紧压力可以由经过适当加工成形的螺母直接施加或通

过一个中间部件，如垫圈、夹紧板或防松部件之类来施加。

3．1．6

鞍形端子saddleterminal

指由两个或多个螺钉或螺母将导线夹紧在鞍形片之下的螺纹型端子。

3．1．7

罩式端子mantleterminal

指通过螺母将导线夹紧在螺栓槽底部的螺纹型端子。在这种端子中，通过螺母下面的、形状经过适

当加工的垫圈或中心销(如螺母是帽式螺母)或通过能将螺母的压力传递到槽内导线上的等效部件将导

线夹在螺栓槽底。

3．1．8

terminal

无螺纹端子screwless

指用于连接或断开一根硬(单芯或绞合)导线或软导线，或互连两根或多根可拆卸的导线的连接器

件，而这种连接是在相关导线只剥去绝缘而不作其他任何加工的情况下，直接或间接地通过弹簧、楔块、

偏心轮或锥轮等来进行的。

3．1．9

screw

自攻锁紧螺钉threadformingtapping

指一种具有不问断螺纹的、拧进某种材料后，能使材料位移而形成螺纹的螺钉。

3．1．10

screw

自切螺钉threadcuttingtapping

指一种具有间断螺纹的、拧进某种材料后，能削去材料而形成螺纹的螺钉。

2

GB／T

3．2关于从带电部件流入大地电流的定义

3．2．1

faultcurrent

接地故障电流earth

由于绝缘故障而流入大地的电流。

3．2．2

current

对地泄漏电流earthleakage

无绝缘故障，从设备的带电部件流人大地的电流。

3．2．3

directcurrent

脉动直流电流pulsating

在每一个额定工频周期内，用角度表示至少为150。的一段时间问隔内电流值为0或不超过直流

0．006

A的脉动波形电流。

3．2．4

电流滞后角current

delayangle

Ⅱ

通过相位控制，使电流导通的起始时刻滞后的用角度表示的时间。

3．3关于FRCS激励的定义

3．3．1

激励量energizingquantity

单独或与其他这样的量一起施加到一个FRCS上，使它能在规定条件下完成其功能的电气激励量。

33．2

激励输入量energizinginput—quantity

在规定条件下施加时，使FRCS动作的激励量。

例如，这些条件可以包括某些辅助元件的激励。

3．3．3

current

剩余电流residual

流过FRCS主回路电流瞬时值的矢量和(用有效值表示)。

3．3．4

current

剩余动作电流residualoperating

使FRCS在规定条件下动作的剩余电流值。

3．3．5

current

剩余不动作电流residualnon—operating

在该电流或低于该电流时，FRCS在规定条件下不动作的剩余电流值。

3．3．6

FRCSonline

independentvoltage

动作功能与电源电压无关的FRCSfunctionally

其检测、判断和断开功能与电源电压无关的FRCS。

3．3．7

online

FRCSdependentvoltage

动作功能与电源电压有关的FRCSfunctionally

其检测、判断和断开功能与电源电压有关的FRCS。

3．4关于FRCS动作和功能的定义

3．4．1

插座socket-outlet

指具有设计用于与括头的插销插合的插套，并且装有用于连接电缆的端子的电器附件。

3

22694--2008

GB／T

3．4．2

socket—outlet

固定式插座fixed

指用于与固定布线连接的插座。

3．4．3

currentsocket—outlet

剩余电流保护插座residualprotective

指具有剩余电流保护功能的插座。

3．4．4

闭合位置closedposition

保证FRCS主电路处于预定的连续性的位置。

3．4．5

断开位置openposition

保证FRCS主电路的断开触头之间有预定的电气间隙的位置。

3．4．6

极pole

仅与主电路的一个独立的导电路径相连的FRCS的部件，具有用来连接和断开主电路本身的触头。

它不包括那些用来将各极固定在一起并使各极一起动作的部件。

34．7

neutral

开闭中性极switchedpole

只用来开闭中性线而不需有短路能力的极。

3．4．8

circuit

主电路main

包括在电流路径里的FRCS的所有导电部分。

3．4．9

circuit

控制电路control

用于FRCS的闭合操作或断开操作或用于两者的电路(主电路的电流路径除外)。

3．4．10

device

试验装置test

装在FRCS里的模拟FRCS在规定条件下动作的剩余电流条件的装置。

3．4．11

FRCS

自由脱扣FRCStrip—free

闭合操作开始后，若进行自动断开操作，即使闭合命令仍维持着，其动触头能自动返回并保持在断

开位置上的FRCS。

3．4．12

FRCSAC

AC型FRCSType

对突然施加或缓慢上升的剩余正弦交流电流确保脱扣的FRCS。

3．4．13

FRCS

A型FRCSTypeA

对突然施加或缓慢上升的剩余正弦交流电流和剩余脉动直流电流确保脱扣的FRCS。

3．5与激励量值和范围有关的定义

3．5．1

value

额定值rated

制造厂对FRCS的特定工作条件规定的量值。

4

GB／T

3．5．2

current

预期电流prospective

如果FRCS的每个主电流回路用一个阻抗可忽略不计的导体代替时，在电路中流过的电流。

3．53

current

预期峰值电流prospectivepeak

在接通以后的瞬态过程中预期电流的峰值。

3．5．4

short—circuitcurrent

限制短路电流conditional

承受的预期电流的交流分量值。

3．5．5

current

residualshort—circuit

限制剩余短路电流conditional

交流分量值。

3．5．6

接通能力makingcapacity

FRCS在规定的使用和工作条件下以及在规定的电压下能够接通的预期电流的交流分量值。

3．5．7

capacity

分断能力breaking

FRCS在规定的使用和工作条件下以及在规定的电压下能够分断的预期电流的交流分量值。

3．5．8

residualandcapacity

剩余接通和分断能力makingbreaking

在规定的使用和工作条件下，FRCS能够接通、承载其断开时间以及能够分断的预期剩余电流的交

流份量值。

3．5．9

12f(焦耳积分)12t(Jouleintegral)

电流的平方在给定的时间间隔(岛，t。)内的积分：

Izr—I“i2出

J

cD

3．5．10

time

分断时间break

从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经过的时间间隔。

3．6操作条件

3．6．1

操作operation

动触头从断开位置到闭合位置的转换或相反的转换。

3．6．2

闭合操作closingoperation

FRCS从断开位置转换到闭合位置的操作。

3．6．3

断开操作openingoperation

FRCS从闭合位置转换到断开位置的操作。

5

22694--2008

GB／T

3．6．4

操作循环operatingcycle

从一个位置转换到另一个位置再返回至起始位置的连续操作，如有多个位置，则需经过所有其他

位置。

3．6．5

of

操作顺序sequenceoperations

具有规定的时间间隔的规定的连续操作。

3．6．6

电气间隙(见附录Oclearance

两个导电部件之间在空气中的最短距离。

20044--

注：为确定对易触及部件的电气间隙，绝缘外壳的易触及表面应视为导电的，好像该外壳的能被手或GB

2005中图2所示的标准试验指触及的表面覆盖一层金属箔一样。

3．6．7

distance

爬电距离(见附录C)creepage

两个导电部件之间沿绝缘材料表面的最短距离。

20044—

注：为确定对易触及部件的爬电距离，绝缘外壳的易触及表面应视为导电的，好像该外壳的能被手或GB

2005中图2所示的标准试验指触及的表面覆盖一层金属箔一一样。

3．7关于试验的定义

3．7。1

test

型式试验type

对按某一设计制造的一个或几个电器所进行的试验，以表明该设计符合某一规范。

3．7．2

tests

常规试验routine

对每个正在制造的和／或制造完毕的电器进行的试验，以确定其是否符合某些标准。

4分类

4．1按动作方式分类

4．1．1动作功能与电源电压无关的FRCS(见3．3．6)；

4．1．2动作功能与电源电压有关的FRCS(见3．3．7)；

4．1．2．1电源故障时能自动断开的FRCS：

a)电源电压恢复时能自动闭合的；

b)电源电压恢复时不能自动闭合的。

4．1．2．2电源故障时不能自动断开的，但在电源故障时如出现危险状态能脱扣的FRCS。

4．2按防止外部影响分类

a)封闭型FRCS(不需要一个适当的外壳)；

b)非封闭型FRCS(需要配一个适当的外壳使用)。

4．3按使用安装方法分类

a)明装式FRCS；

b)暗装式FRCS。

4．4按额定剩余动作电流的标准值分类

a)6inA的FRCS；

b)10mA的FRCS；

c)30inA的FRCS。

6

GB／T

4．5按剩余电流含有直流分量时的工作状况分类

a)AC型FRCS；

b)A型FRCS。

4．6按接线端子类型分类

a)采用螺纹型接线端子的FRCS；

b)采用无螺纹型接线端子的FRCS。

5FRCS的特性

5．1特性概述

FRCS的特性应由以下几个项目来说明：

——接线和使用方式；

——按GB4208的防护等级；

——额定电压U。(见5．2．1)；

——额定电流J。(见5．2．2)；

一一额定剩余动作电流I。。(见5．2．3)；

一一额定剩余不动作电流f。(见5．2．4)；

——额定频率(见5．2．5)}

一一额定接通和分断能力k(见5。2．6)；

——额定剩余接通和分断能力I。(见5．2．7)；

——剩余电流含有直流分量时的动作特性(见5．2．8)；

一一包括电气间隙和爬电距离的绝缘配合(见5．2．9)；

——额定限制短路电流I。(见5．4．2)；

——额定限制剩余短路电流J。。(见5．4．3)。

5．2额定量和其他特性

5．2．1额定电压(玑)

5．2．1．1额定工作电压(U。)(以下简称为额定电压)

制造厂规定的与FRCS性能有关的电压值。

注：同一台FRCS可以规定几个额定电压。

5．2．1．2额定绝缘电压(UI)

制造厂规定的与FRCS的介电试验电压和爬电距离有关的电压值。

除非另有规定，额定绝缘电压是FRCS的最大额定电压值。在任何情况下，最大额定电压不应超过

额定绝缘电压。

5．2．2额定电流(J。)

制造厂规定的FRCS在不间断工作制下能够承载的电流值。

5．2．3额定剩余动作电流J。

制造厂对FRCS规定的剩余电流动作电流值，在该电流值时FRCS应在规定的条件下动作。

5．2．4额定剩余不动作电流(I“。)

制造厂对FRCS规定的剩余不动作电流值，在该电流值时FRCS应在规定的条件下不动作。

5．2．5额定频率(FⅡ)

设计FRCS时所采用的供电电源频率，这频率与其他特性值相对应。

注：同一台FRCS可以规定几个额定频率。

5．2．6额定接通和分断能力(L)

制造厂规定的FRCS在规定的条件下能接通、承载和分断的预期电流交流分量的有效值。

7

22694--2008

GB／T

规定条件见9．15．2．2。

5．2．7额定剩余接通和分断能力(IAⅢ)

制造厂规定的FRCS在规定的条件下能接通、承载和分断的预期剩余电流交流分量的有效值。

规定条件见9．15．2．3。

5．2．8剩余电流含有直流分量时的动作特性

FRCS的动作特性应这样，无论对突然施加或缓慢上升的剩余正弦交流电流和剩余脉动直流电流

均能确保脱扣。

5．2．9包括电气间隙和爬电距离的绝缘配合

正在考虑中。

注：电气间隙和爬电距离暂时拄8．7的规定。

5．3标准值和优选值

5．3．1额定电压(U。)的优选值

额定电压的优选值为：230V。

5．3．2额定电流(L)的优选值

额定电流的优选值为：6A，10A，16A。

5，3．3额定剩余动作电流(I。)的标准值

A，0．01

额定剩余动作电流标准值为：0．006A，0．03A。

5．3．4额定剩余不动作电流(I血。)的标准值

额定剩余不动作电流标准值为0．5J。

5．3．5额定频率(F。)的优选值

额定频率的优选值为：50Hz。

5．3．6额定接通和分断能力(L)的最小值

额定接通和分断能力的最小值为10J。或250A，两者取较大值。

5．3．7额定剩余接通和分断能力(L。)的最小值

额定剩余接通和分断能力的最小值为10J。或250A，两者取较大值。

5．3．8额定限制短路电流(I。)的标准值

500

额定限制短路电流的标准值为：1A。

5．3．9额定限制剩余短路电流(k)的标准值

500

额定限制剩余短路电流的标准值为：1A。

5．3．10分断时间的标准值

分断时间的标准值见表1。

表1交流剩余电流分断时间的标准值

剩余电流(I。)等于下列值时的最大分断时间标准值／s

250

J血2j血5I血A

0．30．150．040．04

注：剩余电流含有直流分量时的动作特性见GBZ0044--2005中的9．21。

5．4与短路保护装置(SCPD)的协调配合

5．4．1概述

FRCS应按IEC60364的安装规程采用符合有关标准的断路器或熔断器进行短路保护。

验证对直至额定限制短路电流和额定剩余限制短路电流的电流具有足够的保护。

8

GB／T

5．4．2额定限制短路电流(it。)

制造厂规定的由一个SCPD保护的FRCS在规定条件下能够承受的预期电流有效值，而不遭受任

何妨碍其功能的变化。

规定条件见9．15．z．4a)的规定。

5．4．3额定限制剩余短路电流(k)

制造厂规定的由一个SCPD保护的FRCS在规定条件下能够承受的预期剩余电流值，而不遭受任

何妨碍其功能的变化。

规定条件见9．15．2．4c)的规定。

6标志和其他产品资料

6．1每只产品应用耐久的方式作下列标志：

a)制造厂名称或商标；

b)型号、目录号或系列号；

c)额定电压和电源性质；

d)额定电流；

Hz时)；

e)额定频率(如果不是50

f)额定剩余动作电流；

g)防护等级(如果不是IP20时)；

h)试验和复位装置的操作件，用“试验”和“复位”或用字母“T”和…R’表示；

i)相线和中性线接线端子符号；

j)接地端子符号；

k)剩余电流含有直流分量时的动作特性：

1)AC型FRCS用符号I二型；

2)A型FRCS用符号、三到；

1)“使用前试验”字样。

6．2使用符号时，应使用如下符号：

——安培A

……伏特V

——赫兹Hz

——交流电～

一一相线L

——中线N

——保护接地④

额定电流和额定电压的标志可以单独采用数字。这些数字可以排成一行、用斜线隔开、或将额定电

流的数字放在额定电压的数字上面并用一条水平线隔开。

电源性质的标志应紧靠在额定电流和额定电压的数字后面。

电流、电压和电源性质标志示例：

16A230

V～或16／230～或茄～

标志应位于FRCS的本体上或固定在铭牌上，并应在正常安装和接线时清晰可见。

6．1中f)、h)和1)项的标志应在FRCS正常使用时清晰可见。

对于采用无螺纹接线端子的FRCS应有合适的标志，标明导线插入端子前应剥去绝缘外皮的长度。

标志应不易擦掉，清晰易读并且不应位于螺钉、垫圈或其他可拆卸的部件上。

9

22694--2008

GB／T

通过直观检查和9．3试验来检验是否符合要求。

6．3说明书应提供下列资料：

a)指导用户每次使用前应试验FRCS的说明，并作为正常使用程序的操作步骤；

b)如果FRCS不能按说明书的规定正确动作，则应停止使用的说明；

c)不能在表2规定的使用条件以外的场所贮存或使用，以及避免诸如浸水等情况的警告说明

d)正确接线的线路图；

e)试验和复位装置操作件的使用方法。

通过观察来检验是否符合要求。

7使用和安装的标准工作条件

7．1标准条件

符合本标准的FRCS应能在表2所示的标准条件下工作。

表2使用的标准工作条件
