DB35/T 2045-2021 水利视频智能监控系统信息采集技术要求

ICS01.040.35

CCSL70

35

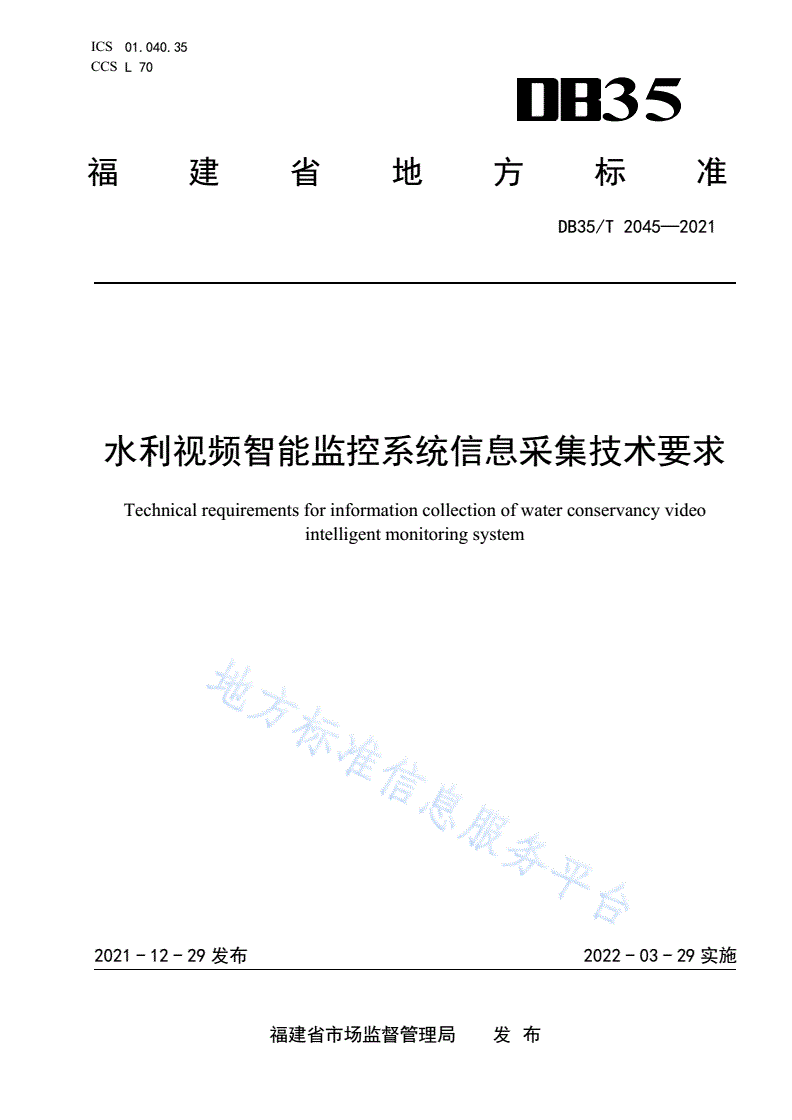

福建省地方标准

DB35/T2045—2021

水利视频智能监控系统信息采集技术要求

Technicalrequirementsforinformationcollectionofwaterconservancyvideo

intelligentmonitoringsystem

2021-12-29发布2022-03-29实施

福建省市场监督管理局发布

DB35/T2045—2021

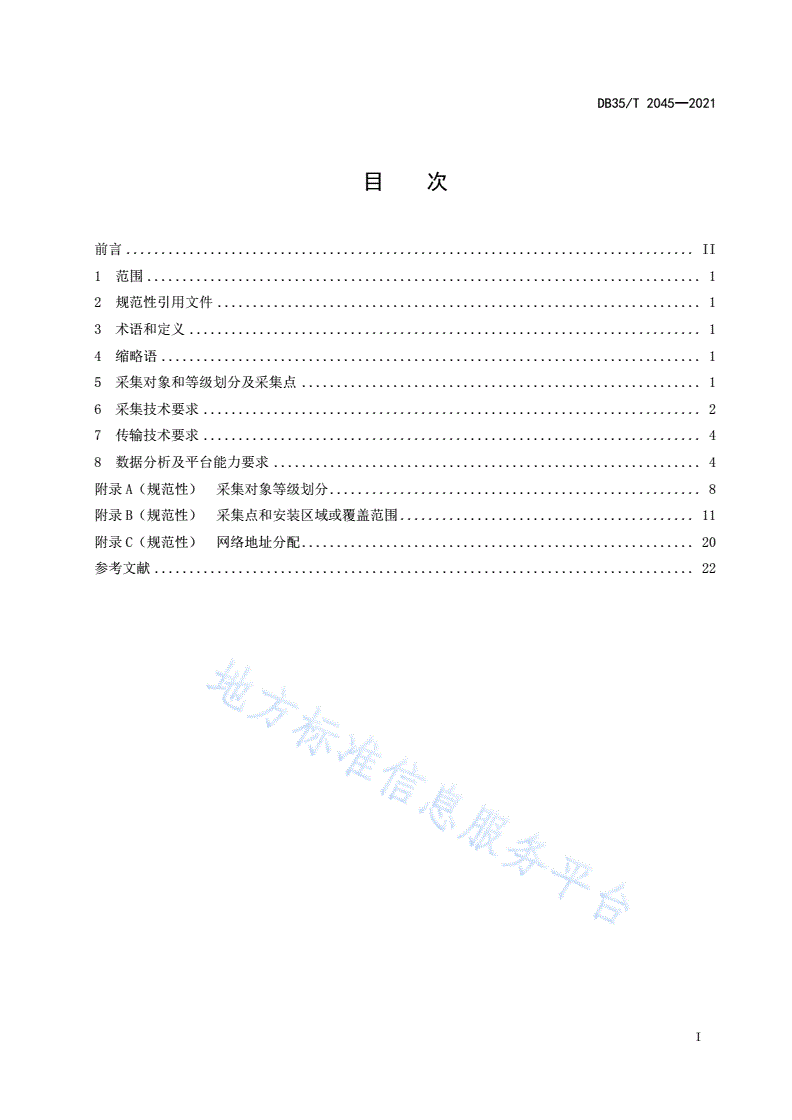

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4缩略语.............................................................................1

5采集对象和等级划分及采集点.........................................................1

6采集技术要求.......................................................................2

7传输技术要求.......................................................................4

8数据分析及平台能力要求.............................................................4

附录A（规范性）采集对象等级划分.....................................................8

附录B（规范性）采集点和安装区域或覆盖范围..........................................11

附录C（规范性）网络地址分配........................................................20

参考文献.............................................................................22

I

DB35/T2045—2021

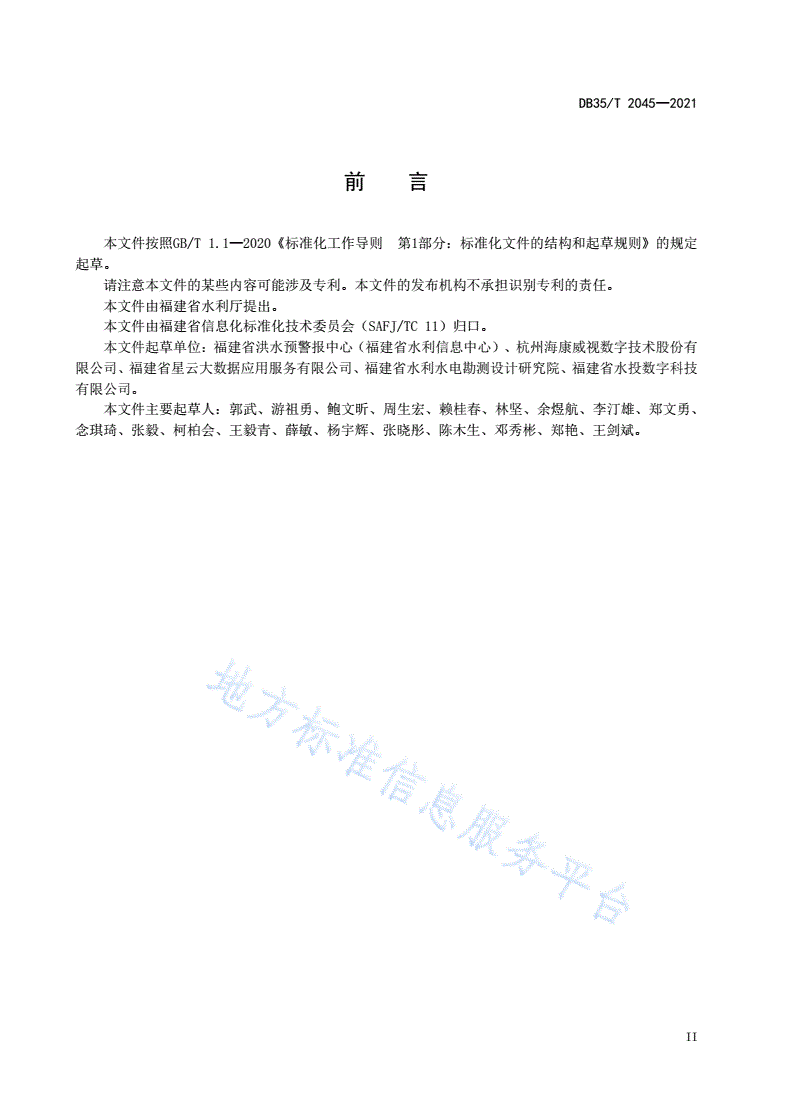

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由福建省水利厅提出。

本文件由福建省信息化标准化技术委员会（SAFJ/TC11）归口。

本文件起草单位：福建省洪水预警报中心（福建省水利信息中心）、杭州海康威视数字技术股份有

限公司、福建省星云大数据应用服务有限公司、福建省水利水电勘测设计研究院、福建省水投数字科技

有限公司。

本文件主要起草人：郭武、游祖勇、鲍文昕、周生宏、赖桂春、林坚、余煜航、李汀雄、郑文勇、

念琪琦、张毅、柯柏会、王毅青、薛敏、杨宇辉、张晓彤、陈木生、邓秀彬、郑艳、王剑斌。

II

DB35/T2045—2021

水利视频监控系统信息采集技术要求

1范围

本文件规范了水利视频监控系统的采集对象和等级划分及采集点、采集技术要求、传输技术要求、

数据分析及平台能力要求。

本文件适用于水利视频监控系统的信息采集规划、设计、建设、验收及运行维护等。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T28181—2016公共安全视频监控联网系统信息传输、交换、控制技术要求

GB50348—2018安全防范工程技术标准

GA/T751—2008视频图像文字标注规范

GA/T1127—2013安全防范视频监控摄像机通用技术要求

SL252—2017水利水电工程等级划分及洪水标准

3术语和定义

下列术语和定义适用于本文件。

视频切片videoslice

从监控视频流按设定时间周期对实时图像进行截取，并以图片形式存储、发布和应用。

4缩略语

下列缩略语适用于本文件。

API：应用程序接口（ApplicationProgramingInterface）

Fps：每秒传输帧数(FramesPerSecond)

OSD：视频字符叠加（OnScreenDisplay）

4G：第四代移动通信技术（The4thGenerationMobileCommunicationTechnology）

5G：第五代移动通信技术（The5thGenerationMobileCommunicationTechnology）

5采集对象和等级划分及采集点

采集对象

采集对象参照SL/T213—2020的附录B划分，分为江河湖泊、水利工程、水利工程建设工地和监测

站（点）4大类，18小类，其中：

a)江河湖泊：包括河流、湖泊2类；

1

DB35/T2045—2021

b)水利工程：包括水库、水电站、水闸、泵站、灌区、引调水工程、农村供水工程、圩垸、蓄滞

洪区、堤防10类；

c)水利工程建设工地：包括省级监督的水利工程建设工地、市级监督的水利工程建设工地、省市

级监督以外的小型水利水电工程建设工地3类；

d)监测站（点）：包括水文监测站、水土保持监测站、供（取）水量监测点3类。

采集对象等级划分

采集对象等级参照SL/T772—2020的4.2划分，分为特别重要采集对象（一级）、重要采集对象（二

级）和一般采集对象（三级），具体按照附录A的规定。

采集点和安装区域或覆盖范围

各采集对象的采集点和安装区域或覆盖范围，按照附录B的规定。

6采集技术要求

视频信息技术

要求规定如下：

a)图像尺寸像素应不低于1920px×1080px；

b)数据分析的识别对象像素应不低于48px×48px；

c)水平分辨力在环境光照不低于300lx时，应不低于900TVL；环境光照在0.1lx以下时，分

辨力应为不低于650TVL；

d)帧率应不低于25fps/s；

e)色彩还原度在环境光照不低于300lx时，平均色差≤15；

f)支持H.264、H.265编解码要求；

g)亮度鉴定等级应不低于10级；

h)宽动态能力应符合GA/T1127—2013中5.3.1.7的规定；

i)摄像机宜支持变帧率监控模式，监视区内图像基本不变，帧率可逐步降低；

j)摄像机宜具备自定位功能；

k)设备应能在温度-30℃～70℃，相对湿度25%～95%，大气压86kPa～106kPa环境条件下

正常运行环；

l)前端采集设备防护等级应不低于IP66。

OSD信息叠加

应能在输出的图像中叠加中文文字和符号信息，信息包括：建设单位、设备类型、位置、时间、日

期等。信息叠加的位置、内容应符合GA/T751—2008中第5章的规定。

信息叠加示例如图1所示：

2

DB35/T2045—2021

图1OSD信息叠加示意图

右上角：时间格式为“日期时间”，例如“2019年4月22日8:57:54”。

右下角第一行：地点名称格式为“省市县”，例如“福建福州晋安”、“福建三明明溪”。

右下角第二行：站点名称，例如“某某水库”、“某某水闸”、“某某灌区”等，在建工程应在末

尾补充“工程”。

右下角第三行：监控位置，例如“水库：坝体、坝顶、上游面、下游面、水位尺、溢洪口”等。

左下角：建设单位或项目工程设备类型，例如：“某某联排联调球机、水安一期枪机、某某水

库球机”等。

对象编码

6.3.1采集设备编码

采用分区域的编码方法，由英文大写字母（I、O、Z舍弃）及阿拉伯数字组合成24位编码。排列顺

序从左至右依次：水利对象代码为18位，设备类型码为3位，设备代码为3位。编码结构如图2所示。

图2采集设备编码图

6.3.2水利对象代码

应符合SL213—2020中第5章的规定。

6.3.3设备类型码

应符合GB/T28181—2016中附录D的规定。

3

DB35/T2045—2021

6.3.4设备代码

采用顺序码，取值范围应为001～999。

施工要求

要求规定如下：

a)监控立杆应符合GB50348—2018中6.13.5的要求，结合敷线需要、地形情况、路线负荷、气

候条件和发展改建等进行综合设计；

b)布线设计应符合GB50348—2018中6.13.4的要求；

c)供电设计应符合GB50348—2018中6.12的要求；

d)防雷和接地设计应符合GB50348—2018中6.11的要求。

7传输技术要求

传输方式

有线传输方式：短距离传输应采用超五类以上网线，当传输距离大于90m宜采用光缆进行传输，如

果需要跨区域无法自行铺设光缆，宜采用通信运营商专线承载视频图像信息传输。

无线传输方式：宜采用无线网桥、通信运营商4G/5G、无线政务专网、数字微波或卫星通讯等方式。

传输协议

视频数据传输协议应符合GB/T28181—2016的规定。

地址分配

视频监控系统的所有设备网络地址应遵循统一分配原则，具体按照附录C的规定。

数据存储

应符合GB50348—2018中9.4.3的要求，采集点采用硬盘录像机方式作为本地化存储，视频流存储

应符合H.264、H.265协议要求，存储方式与时间应符合规定要求：

a)硬盘录像机方式，防范恐怖袭击重点目标的视频图像信息保存期限应不少于90d，其他目标

的视频图像信息保存期限应不少于30d；

b)云存储方式，宜应用于监控中心，针对重点视频点位对视频及图片数据存储，视频循环存储时

间应不少于90d、图片循环存储时间应不少于360d。

8数据分析及平台能力要求

数据分析方式

宜采用边缘前端与云中心方式，要求如下：

a)边缘前端分析：采用具备边缘分析能力的摄像机或终端设备，可提供算法增、删、改、查的功

能；

b)云中心分析：通过获取摄像机视频流或者图片流分析结果。

数据分析功能

8.2.1水面漂浮物分析

4

DB35/T2045—2021

要求见表1。

表1水面漂浮物分析

分析对象种类分析基本属性

水葫芦及其他漂浮物检测区域、目标种类、检测时间点、预警图片、预警录像、目标位置名称

8.2.2疑似采砂行为分析

要求见表2。

表2疑似采砂行为分析

分析对象种类分析基本属性

疑似采砂船只检测区域、检测时间点、预警图片、预警录像、目标位置名称

8.2.3船只种类分析

要求见表3。

表3船只种类分析

分析对象种类分析基本属性

客船、货船、工程船、渔船、艇检测区域、目标种类、检测时间点、预警图片、预警录像、目标位置名称

8.2.4水域岸线施建分析

要求见表4。

表4水域岸线施建分析

分析对象种类分析基本属性

建材、沙堆、工棚工房、栏网、工程车检测区域、目标种类、检测时间点、预警图片、预警录像、目标位置名称

8.2.5水体浑浊度分析

要求见表5。

表5水体浑浊度分析

分析对象种类分析基本属性

正常、轻度、重度检测区域、浑浊程度、检测时间点、预警图片、预警录像、目标位置名称

8.2.6围垦河湖分析

要求见表6。

5

DB35/T2045—2021

表6围垦河湖分析

分析对象种类分析基本属性

土地开垦、渔排网箱、圈养养殖检测区域、目标种类、检测时间点、预警图片、预警录像、目标位置名称

8.2.7水位数据分析

要求见表7。

表7水位数据分析

分析对象种类分析基本属性

标准水尺检测区域、水位高度、检测时间点、检测图片、汛限水位、目标位置名称

8.2.8倾倒垃圾行为分析

要求见表8。

表8倾倒垃圾行为分析

分析对象种类分析基本属性

塑料、渣土、生活垃圾检测区域、目标种类、检测时间点、预警图片、预警录像、目标位置名称

8.2.9水库泄洪分析

要求见表9。

表9水库泄洪行为分析

分析对象种类分析基本属性

泄洪水柱检测区域、泄洪状态、检测时间点、预警图片、预警录像、目标位置名称

8.2.10施工安全分析

要求见表10。

表10施工安全分析

分析对象种类分析基本属性

人员装备及行为检测区域、目标特征、检测时间点、预警图片、预警录像、目标位置名称

8.2.11车辆分析

要求见表11。

6

DB35/T2045—2021

表11车辆分析

分析对象种类分析基本属性

车辆特征检测区域、车辆特征、检测时间点、预警图片、预警录像、目标位置名称

平台功能要求

要求规定如下：

a)应具备对视频实时播放、录像回放能力；

b)应具备监视站点按类别、区域、流域、水利业务进行划分管理及调用等；

c)应具备对摄像机属性信息管理能力，包括名称、地址、隶属单位、位置、经纬度、采集对象及

部位、用途；

d)应具备视频切片，对所有监视点视频按设定的时间间隔进行切片截取，以图片形式进行存储、

发布和应用，并在监视点窗口进行定时更新显示；

e)应具备水位数据、水面漂浮物数据等数据接入能力；

f)应具备视频告警信息以文字、声光、图像等方式进行提示，平台记录包含告警类型、告警时间、

告警内容的事件信息，支持在电子地图上显示告警地点；

g)应具备采集、存储、拼接解码设备质量诊断，实现运维诊断的事前预警、事中监测、事后分析

的闭环式监管；

h)应具备可用于第三方平台对接的API接口。

7

DB35/T2045—2021

附录A

（规范性）

采集对象等级划分

A.1采集对象等级划分

见表A.1。

表A.1采集对象等级划分表

采集对象一级二级三级

主要河流：闽江（中下游）。√

重要河流：沙溪（永安市西门桥至南平西溪口）、九龙

江下游（北溪从浦南水文站至入海口、西溪从郑店水文

河流站至汇流口）、晋江（双溪口至晋江口）、富屯溪（光√

江河

泽东西溪汇合口至富屯溪口）、建溪干流（南浦溪、崇

湖泊

阳溪汇合口至南平东溪口）。

其他河道、河段。√

作为饮用水源地的自然湖泊。√

湖泊

其他湖泊。√

大（1）型水库总库容不低于109m³。√

大（2）型水库总库容不低于108m³且小于109m³。√

饮用水源地

总库容不低于107m³且小于108m³。√

中型水库

中型水库总库容不低于107m³且小于108m³。√

作为饮用水源

水库

地的小（1）型总库容不低于106m³且小于107m3。√

水库

作为饮用水源

地的小（2）型总库容不低于105m³且小于106m³。√

水利水库

工程小（1）型水库总库容不低于106m³且小于107m³。√

小（2）型水库总库容不低于105m³且小于106m³。√

大型水电站发电装机容量不低于1200MW。√

发电装机容量不低于300MW且小于

水电站中型水电站√

1200MW。

小型水电站发电装机容量不低于10MW且小于300MW。√

大型水闸设计流量不低于200m³/s。√

水闸中型水闸设计流量不低于100m³/s且小于200m³/s。√

小型水闸设计流量不低于1m³/s且小于200m³/s。√

设计流量不低于200m³/s。

泵站大型泵站√

装机功率不低于30MW。

8

DB35/T2045—2021

表A.1采集对象等级划分表（续）

采集对象一级二级三级

设计流量不低于10m³/s且小于200m³/s。

中型泵站√

装机功率不低于1MW且小于30MW。

泵站

设计流量不低于2m³/s且小于10m³/s。

小型泵站√

装机功率不低于0.1MW且小于1MW。

大型灌区灌溉流量不低于300m³/s。√

灌区

中型灌区灌溉流量不低于20m³/s且小于300m³/s。√

小型灌区灌溉流量不低于5m³/s且小于20m³/s。√

大型引调水工程年引水量不低于3×108m³。√

引调水工程中型引调水工程年引水量不低于108m³/s且小于3×108m³/s。√

小型引调水工程年引水量小于108m³。√

设计流量不低于50m³/s。

大型供水工程√

装机功率不低于30MW。

设计流量不低于3m³/s且小于50m³/s。

水利农村供水工程中型供水工程√

装机功率不低于1MW且小于30MW。

工程

设计流量不低于1m³/s且小于3m³/s。

小型供水工程√

装机功率不低于0.
