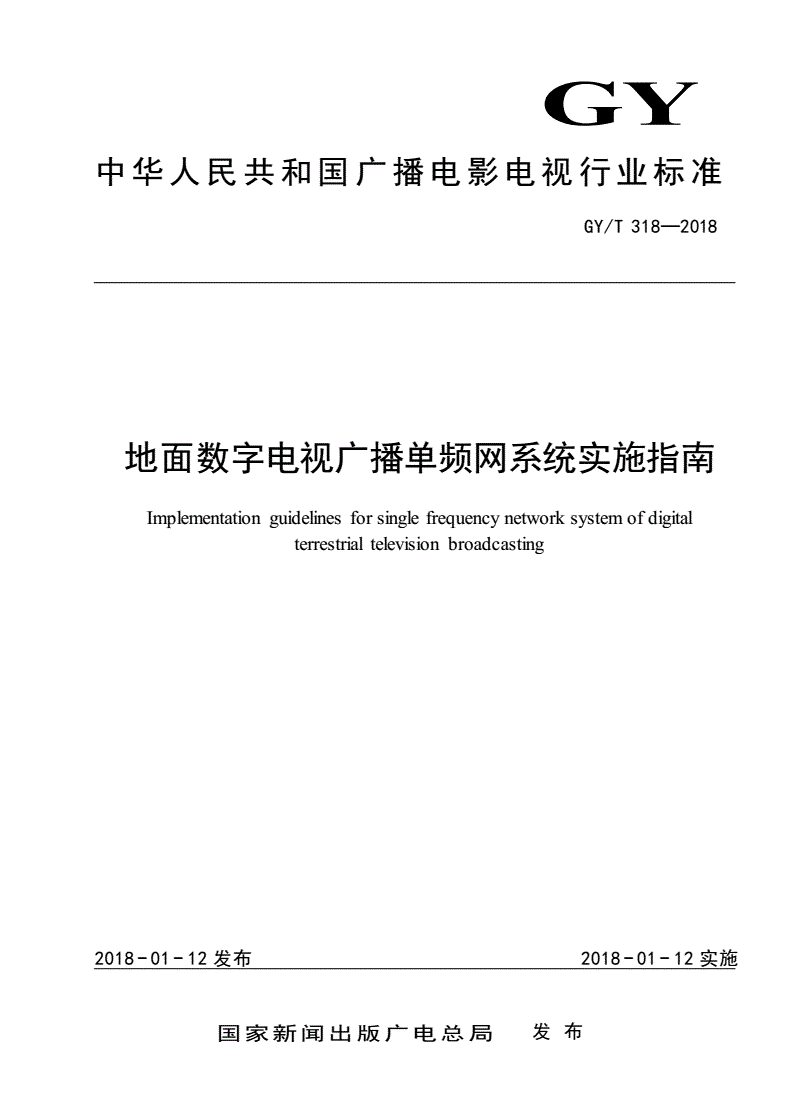

GY/T 318-2018 地面数字电视广播单频网系统实施指南

GY

中华人民共和国广播电影电视行业标准

GY/T318—2018

地面数字电视广播单频网系统实施指南

Implementationguidelinesforsinglefrequencynetworksystemofdigital

terrestrialtelevisionbroadcasting

2018-01-12发布2018-01-12实施

国家新闻出版广电总局发布

GY/T318—2018

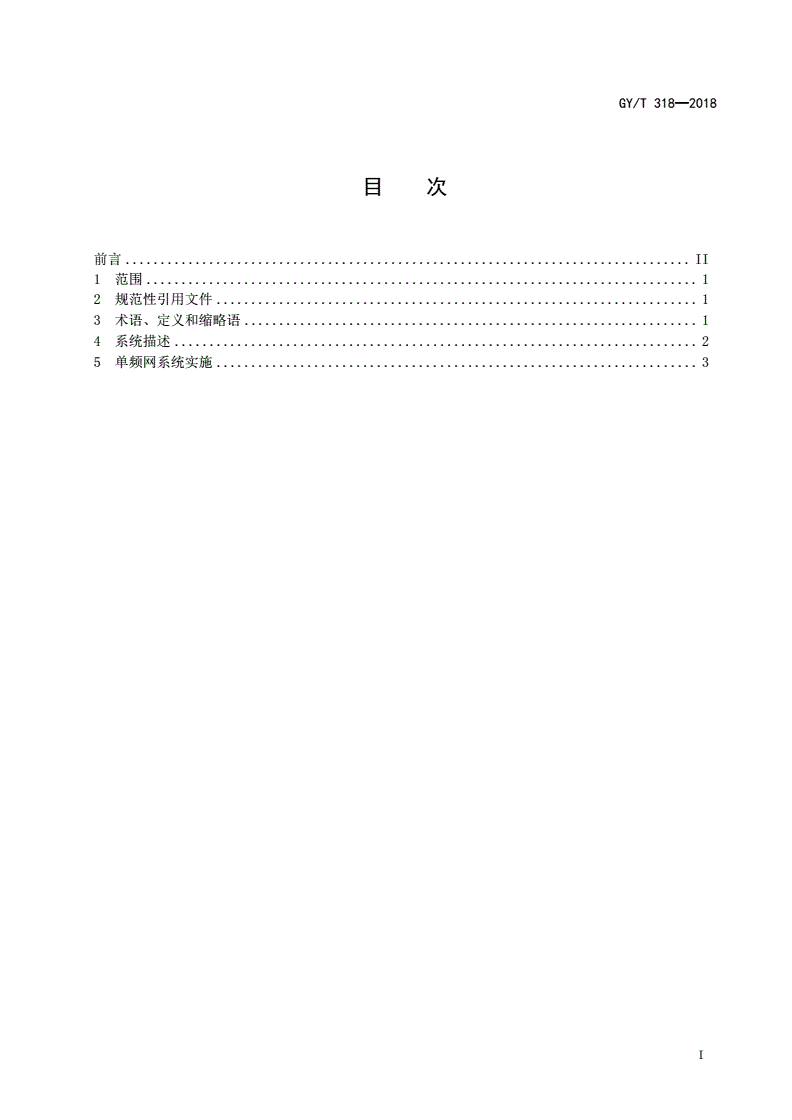

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语、定义和缩略语.................................................................1

4系统描述...........................................................................2

5单频网系统实施.....................................................................3

I

GY/T318—2018

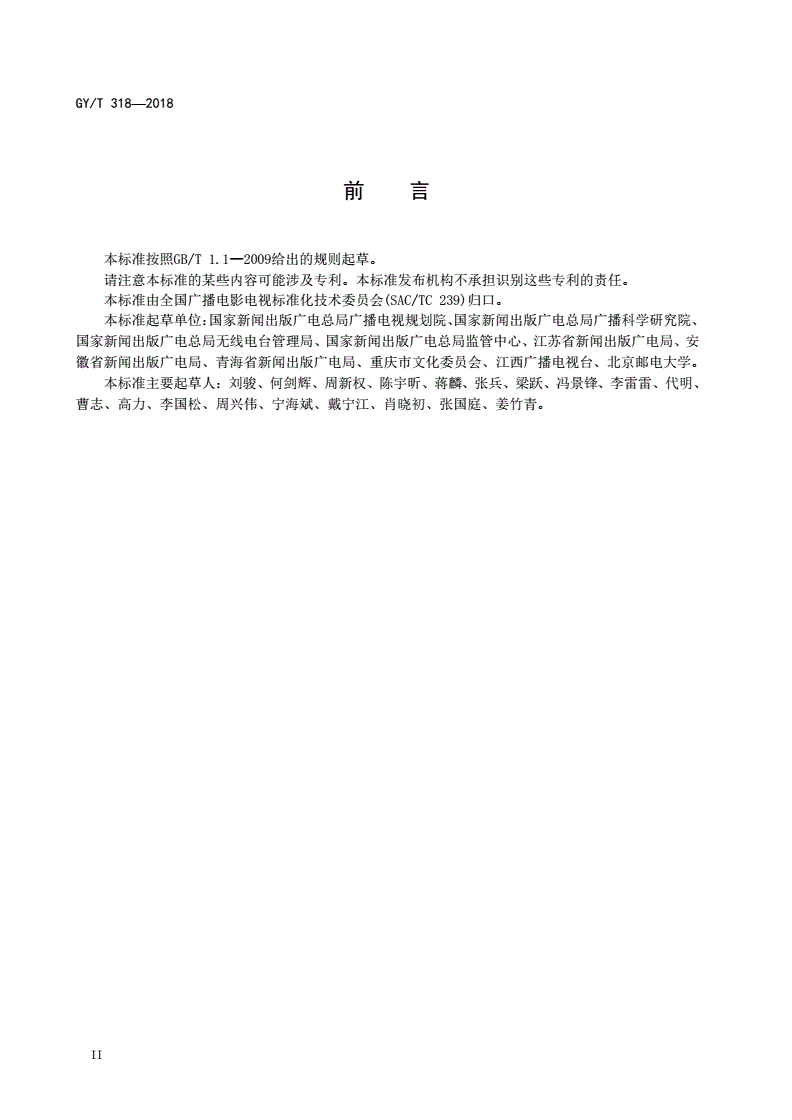

前言

本标准按照GB/T1.1—2009给出的规则起草。

请注意本标准的某些内容可能涉及专利。本标准发布机构不承担识别这些专利的责任。

本标准由全国广播电影电视标准化技术委员会(SAC/TC239)归口。

本标准起草单位：国家新闻出版广电总局广播电视规划院、国家新闻出版广电总局广播科学研究院、

国家新闻出版广电总局无线电台管理局、国家新闻出版广电总局监管中心、江苏省新闻出版广电局、安

徽省新闻出版广电局、青海省新闻出版广电局、重庆市文化委员会、江西广播电视台、北京邮电大学。

本标准主要起草人：刘骏、何剑辉、周新权、陈宇昕、蒋麟、张兵、梁跃、冯景锋、李雷雷、代明、

曹志、高力、李国松、周兴伟、宁海斌、戴宁江、肖晓初、张国庭、姜竹青。

II

GY/T318—2018

地面数字电视广播单频网系统实施指南

1范围

本标准给出了符合GB20600—2006的地面数字电视广播单频网组网和优化的指导性实施方法。

本标准适用于组建符合GB20600—2006的地面数字电视广播系统单频网网络，可作为地面数字电视

广播单频网规划设计、网络建设、验收测试和网络性能优化的技术依据。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标

准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T17881—1999广播电视光缆干线同步数字体系（SDH）传输接口技术规范

GB/T17975.1—2010运动图像及其伴音信息的通用编码第1部分：系统

GB/T19263—2003MPEG-2信号在SDH网络中的传输技术规范

GB20600—2006数字电视地面广播传输系统帧结构、信道编码和调制

GB/T26252—2010VHF/UHF频段地面数字电视广播频率规划准则

GB/T26666—2011地面数字电视广播标准实施指南

GB/T28432—2012地面数字电视单频网规划准则

GB/T28433—2012地面数字电视广播单频网技术要求

GB/T28434—2012地面数字电视广播单频网适配器技术要求和测量方法

GB/T28435—2012地面数字电视发射机技术要求和测量方法

GB/T28436—2012地面数字电视激励器技术要求和测量方法

GB/T28438.1—2012地面数字电视广播信号覆盖评估标准及测量方法第1部分：室外固定接收

GY/T296—2015地面数字电视广播直放站技术要求和测量方法

ITU-TG.703系列数字接口的物理/电气特性（Physical/electricalcharacteristicsof

hierarchicaldigitalinterfaces）

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本标准。

3.1.1

单频网singlefrequencynetwork

由多个位于不同地点、处于同步状态的发射机组成的地面数字电视覆盖网络，网络中的各个发射机

以相同的频率、在可控的时刻发射相同的（码流）已调射频信号（比特），以实现对特定服务区的可靠

覆盖。

1

GY/T318—2018

3.1.2

单频网TS流信号分配网络SFNTSdistributionnetwork

实现网络接口或网络适配器接口TS流信号（符合GB/T17975.1—2010中格式要求）到各网络适配器

节目源入口透明传送的网络。

3.1.3

网络适配器networkadapter

完成TS流与分配网络传输数据流格式之间相互转换的设备。

3.1.4

秒帧secondframe

与整秒严格同步的信号帧，1个秒帧包含8个超帧，超帧符合GB20600—2006中4.5的规定。

3.1.5

单频网重叠覆盖区SFNoverlappingarea

在地面数字电视单频网中，两个或两个以上发射台站同时覆盖，并且接收到的来自不同台站起主要

作用的信号电平差小于射频保护率值的区域。

3.2缩略语

下列缩略语适用于本标准。

BDS北斗导航系统（BeiDouNavigationSystem）

GPS全球定位系统（GlobalPositioningSystem）

IP互联网协议（InternetProtocol）

LDPC低密度奇偶校验码（LowDensityParityCheck）

NR准正交编码映射（NordstromRobinson）

PDH准同步数字体系（PlesiochronousDigitalHierarchy）

PN伪随机噪声（Pseudo—randomNoise）

pps秒脉冲（pulsepersecond）

QAM正交幅度调制（QuadratureAmplitudeModulation）

SDH同步数字体系（SynchronousDigitalHierarchy）

SFN单频网（SingleFrequencyNetwork）

SIP秒帧初始化包（SecondframeInitializationPacket）

TS传送流（TransportStream）

UHF特高频（UltraHighFrequency）

VHF甚高频（VeryHighFrequency）

4系统描述

地面数字电视广播单频网（SFN）是由多个位于不同地点、处于同步状态的发射机组成的数字电视

覆盖网络，以相同频率，在可控时刻发射相同节目，以实现对特定服务区的可靠覆盖。在符合GB20600

—2006规定的地面数字电视广播单频网中，符合GB/T17975.1—2010的TS码流首先送入到单频网适

配器进行适配，形成包含秒帧初始化包（SIP）的TS流，再通过单频网TS流信号分配网络传送到各个

2

GY/T318—2018

发射台站，经过同步处理后变换成射频（RF）信号进行发射。地面数字电视广播单频网系统结构示意

图见图1。

单频网单频网节目分配系统单频网发射系统

适配系统

TS(SIP)

RF

信号输出

接收端网同步地面数字电视

络适配器1

系统广播激励器1

10MHz1pps

TSTS(SIP)单频网授时接收设备

RF

接收端信号输出

单频网同步地面数字电视

发送端网络单频网TS流网络适

适配器

适配器信号分配网络配器2系统广播激励器2
