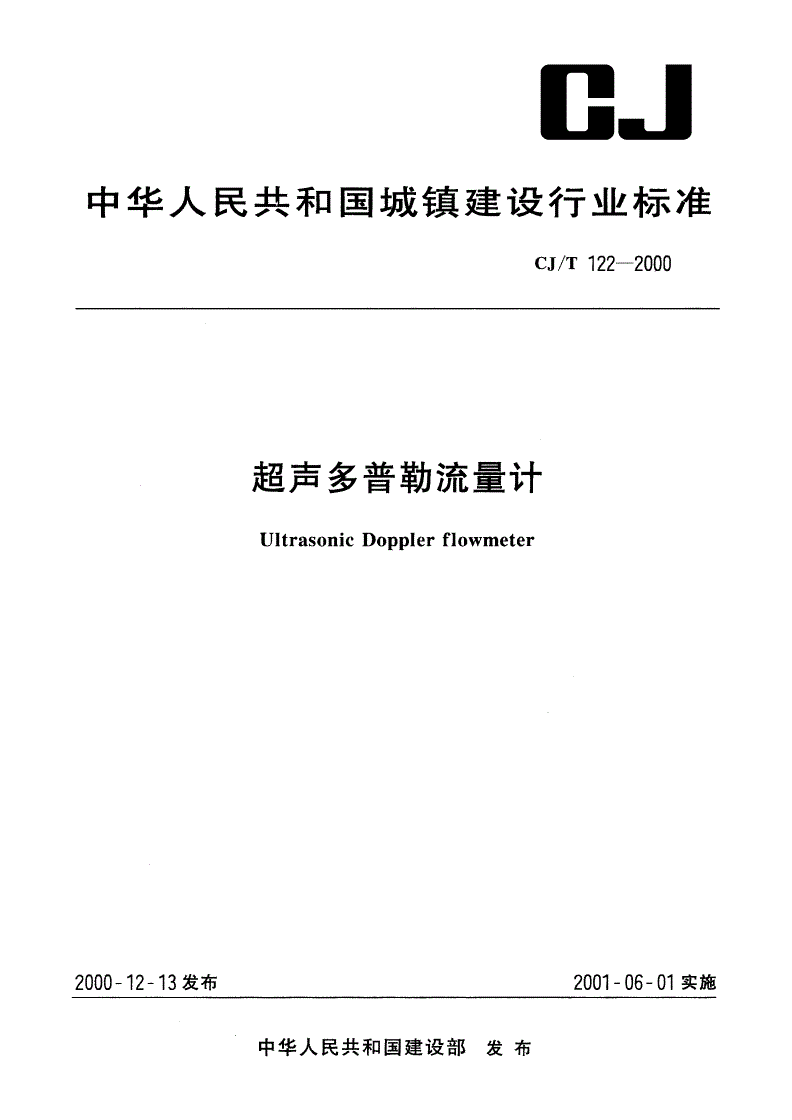

中华人民共和国城镇建设行业标准

CJ/Z'122-2000

超声多普勒流量计

UltrasonicDopplerflowmeter

2000门2一13发布2001一06一01实施

中华人民共和国建设部发布

CJ/T122-2000

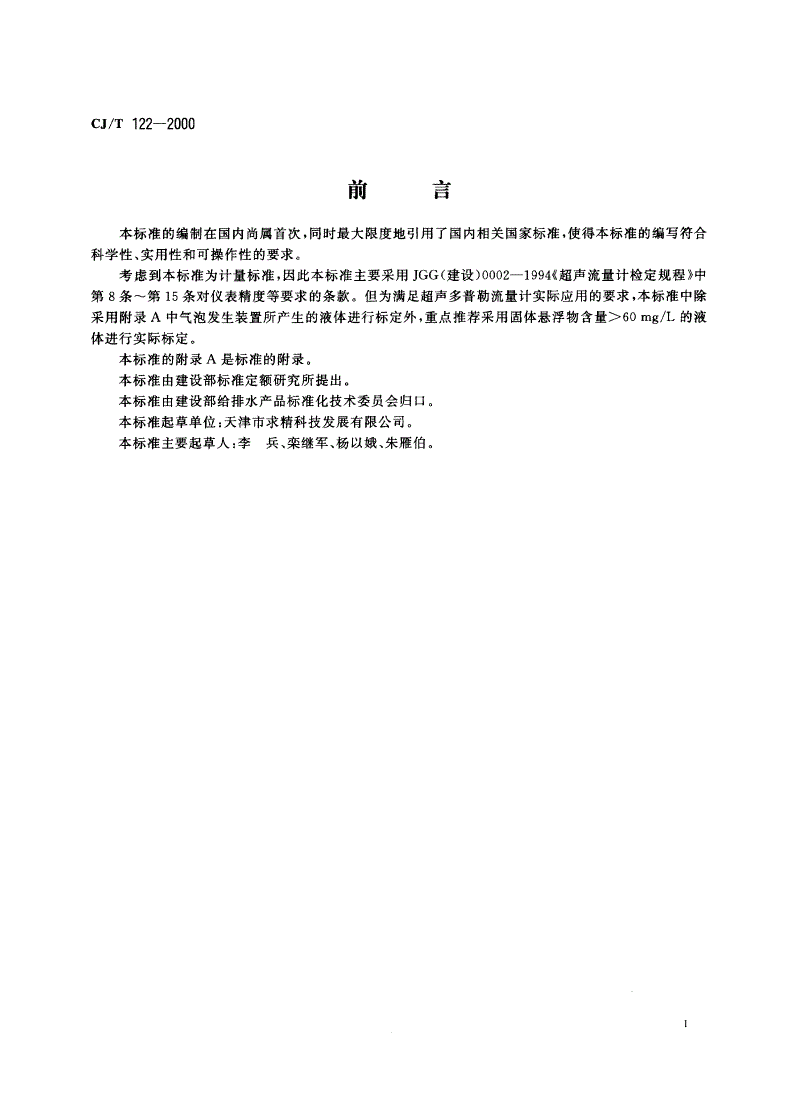

前台

本标准的编制在国内尚属首次，同时最大限度地引用了国内相关国家标准，使得本标准的编写符合

科学性、实用性和可操作性的要求。

考虑到本标准为计量标准，因此本标准主要采用JGG(建设)0002-1994U超声流量计检定规程》中

第8条一第15条对仪表精度等要求的条款。但为满足超声多普勒流量计实际应用的要求，本标准中除

采用附录A中气泡发生装置所产生的液体进行标定外，重点推荐采用固体悬浮物含量X60mg/L的液

体进行实际标定。

本标准的附录A是标准的附录。

本标准由建设部标准定额研究所提出。

本标准由建设部给排水产品标准化技术委员会归口。

本标准起草单位:天津市求精科技发展有限公司。

本标准主要起草人:李兵、奕继军、杨以峨、朱雁伯.

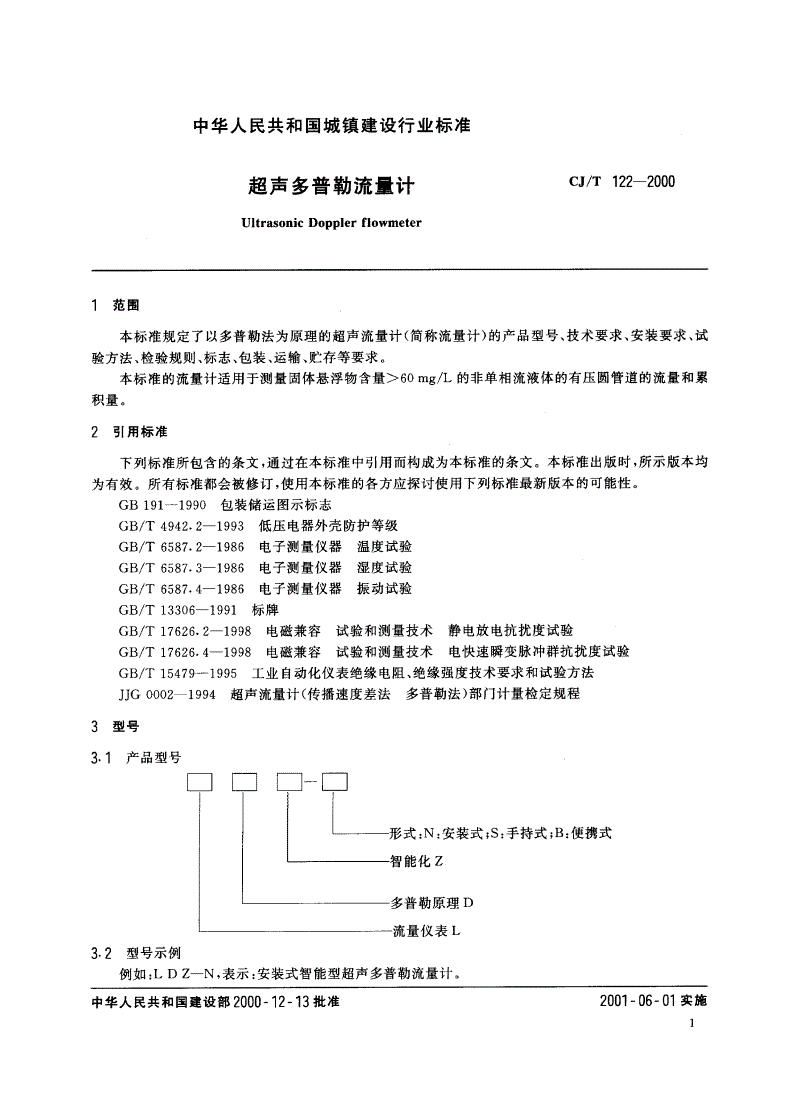

中华人民共和国城镇建设行业标准

超声多普勒流量计CJ/T122-2000

UltrasonicDopplerflowmeter

范围

本标准规定了以多普勒法为原理的超声流量计(简称流量计)的产品型号、技术要求、安装要求、试

验方法、检验规则、标志、包装、运输、贮存等要求。

本标准的流量计适用于测量固体悬浮物含量X60mg/L的非单相流液体的有压圆管道的流量和累

积量。

引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191-1990包装储运图示标志

GB/T4942.2-1993低压电器外壳防护等级

GB/T6587.2-1986电子测量仪器温度试验

GB/T6587.3-1986电子测量仪器湿度试验

GB/T6587.4-1986电子测量仪器振动试验

GB/T13306-1991标牌

GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

JJG0002-1994超声流量计(传播速度差法多普勒法)部门计量检定规程

型号

3.1产品型号

口口

式:N:安装式;S:手持式;B:便携式

能化Z

IL一一一.一-—一~多普勒原理D

匕一一一一一—~一流量仪表L

3.2型号示例

例如:LDZ-N，表示:安装式智能型超声多普勒流量计。

中华人民共和国建设部2000-12-13批准2001一06一01实施

I

C7/T122-2000

4技术要求

4.1流量计应按规定程序批准的设计图纸及技术文件制造。

4.2测量范围

固体悬浮物含量:不小于60mg/L;流速:0.3m/s-10m/s;

4.3准确度、重复性

流量计的准确度等级、重复性在4.2的条件下应符合表1的要求。

表1

准确度等级1.52.02.5

基本误差E绝对值/11<1}5<2.0(2.5

重复性，%<0.8<1.0越1.3

4.4电磁兼容性

4.4.1静电放电严酷等级应达到8000V.

4.4.2脉冲群严酷等级应达到2000V,

4.5环境要求

45.1主机

温度范围:一25"C^-55"C;相对湿度:不大于95%;大气压力:86--1o8kPa

4.5.2传感器

温度范围;常温传感器一25'C-55'C;高温传感器一25'C-150'C。相对湿度:不大于95;大气压

力:86一108kPa,

4.6电气安全性要求

4.6.1绝缘电阻:功能绝缘电阻>2Mn.

4.6.2绝缘强度:电源输人端与机壳间能承受50Ha，交流电压1500Vo

4.7抗振性能

抗振性能应达到GB/T6587.4规定的振动等级改变的参数见表2,

CJ/T122-2000

表2(完)

岌界二一一一~--ta-PIt组1组，组

j

试-*Ptl甲遗一非工作状态工作状态

频率循环范围5-33-5Hz5^-55-5Hz5-55-5Hz

驱动振幅(峰值)0.19mm

振动循环

扫频速率小于或等于1倍频程/min

次数1次2次3次

频率循环范围5--33^5Hz5-55^5Hz5^-55^-5Hz

重复共振搜索扫频速率小于或等于1倍频程/min

驱动振幅(峰值)0.075mm0.075^-0..19mm0.19mm

1)根据仪器的坚固程度，可在。.075^0.19mm范围内任取一值。

4.8外观要求

超声流量计的主机面板应均匀整洁、字迹清晰、不得有划痕;传感器表面应光滑整洁。

4.9防护等级

主机:防护等级不低于IP55;传感器:防护等级不低于IP66e

4门0电源

供电电源应符合AC(220V士22)V,频率为(50士1)Hz.

5安装要求

5门换能器应安装在平直的、内表面平滑、圆度好的直管段上，上下游所需直管段长度见表3,

表3

阻力件{上游侧}下游侧

l>2.5D

90。弯头

o}E-SHI>5D

(>25D

T字形弯头父

V1aODr

渐扩管

CJ/T122-2000

表3(完)

阻力件上游侧下游侧

渐缩管

l>50

阀门

流t调节阅在上游流蚤调节阁在下游

门

艺传感器安装传感器应按照说明书安装。

，

口传感器前端面与管道间隙应充满祸合剂，不得有气泡并用紧固件将换能器固定在管道上。

月

q流量计标准管段的轴线应与管道轴线相一致.法兰面之间密封圈压紧后应不突人管内。

试验方法

6.1准确度、重复性试验

准确度、重复性应采用两相流液体进行试验，两相流液体的产生可采用附录A(标准的附录)的气泡

发生装置产生的气液混合体，亦可采用固体悬浮物含量>60mg/L的固液混合体进行试验并按JJG

。。。2中有关规定试验方法进行。

6.2电磁兼容性试验

6.2.1静电、放电严酷等级按GB/T17626.2中有关规定的实验方法进行。

6.2.2脉冲群严酷等级按GB/T17626.4中有关规定的实验方法进行。

6-3环境要求实验

6-3.，按GB/T6587.2电子测量仪器温度试验中有关规定试验方法进行。

6.3.2按GB/T6587.3电子测量仪器湿度试验中有关规定试验方法进行。

6-4电气安全性实验

按GB/T15479工业自动化仪表绝缘电阻、绝缘强度技术要求及试验方法中有关规定试验方法进

行。

65‘抗振性能实验

按GB/T6587.4电子测量仪器振动试验中有关规定试验方法进行。

6-6外观

目测。

6.了防护等级实验

按GB/T4942.2低压电器外壳防护等级中有关规定的试验方法进行.

6.8电源电压变化性实验

用调压器将电源电压在220V士22V范围内调整，且能满足表1的要求。

C7/T122-2000

了检验规则

7.1检验

检验分出厂检验和型式检验。

7.2出厂检验

产品须经工厂检验部门检验合格，并出具合格证书方可出厂，出厂检验为逐台检验，检验的项目、方

法和要求见表4,

7.3型式检验

7.3.1当有下列情况之一时，应进行型式检验。

a)新产品鉴定时。

b)当材料、结构、生产工艺有重大改变，足以影响产品性能时

c)连续停产两年以上恢复生产时。

d)正常生产五年后。

e)国家质量监督机构提出检验要求时。

7.3.2抽样方法

应从不少于两个生产批次中随机抽样，抽样数量不少于3台。

7.3.3判定规则

结果应符合第4章的规定，全部符合要求者判定为合格，由检验部门出具合格证，对一项不合格者

加倍抽验，若仍不合格判为不合格。

7.3.4型式检验项目见表40

表4

序号技术性能项目技术要求序号型式检验出厂检验试验方法

1准确度重复性4.3丫侧6.1

2电磁兼容性4.4丫6.2

3环境要求4.5甲6.3

4电气安全性要求4.6丫丫6.4

5抗振性能4.7丫6.5

6外观4.8丫丫6.6

7电颐4.9丫6.7

8标志、包装、运翰、贮存

8.1标志

产品标牌的形式和尺寸应符合GB/T13306的有关规定，并标明下列内容:

a)产品名称、型号;

b)主要技术特性;

c)出厂编号;

d)出厂日期;

e)制造厂名称。

8.2包装箱上应有下列标志:

a)制造厂名称和厂址;

b)产品名称、型号、数量;

CJ/T122-2000

c)体积(长x宽x高);

d)产品批准文号‘

e)“小心轻放”、“向上”、“怕湿”、“怕热”等字样式标志，标志图形应符合GB191中有关规定。

8.3每台流量计出厂时，包装箱内应包括下列随机文件:

a)装箱单，随机配件、配件清单;

b)合格证;

c)使用说明书;

d)保修单。

8-3.1合格证上必须有下列标志:

a)制造厂名称;

b)产品名称、型号;

。)检验日期;

d)检验者代号。

8.3.2使用说明书应能指导用户正确操作和维护流量计。

8.4流量计运输由合同规定，但应避免雨雪淋溅和机械碰撞.

8.5流量计存放的仓库应干燥，环境温度在一5℃一十40`C，相对湿度小于80yo(20'C)1室V}应避免强

烈日光及其他会引起腐蚀的气体，室内应通风良好。

CJ/T122-2000

附录A

(标准的附录)

气泡发生装t

A1气泡发生装置示意图如图A1,

A2将气泡发生管的头置于管道中心。

A3换能器安装在气泡注人点下游1.5D的地方。

AQ气注人量应满足流量计的要求，注入气泡的流量应为流量计流量值的。.1%0

A5过滤器的滤网孔宜选在7pm左右。

气泥

图A1气泡发生装置示意图
