GB/T 13813-2001 煤矿用金属材料摩擦火花安全性试验方法和判定规则

ICS13-220-40

n15

GH

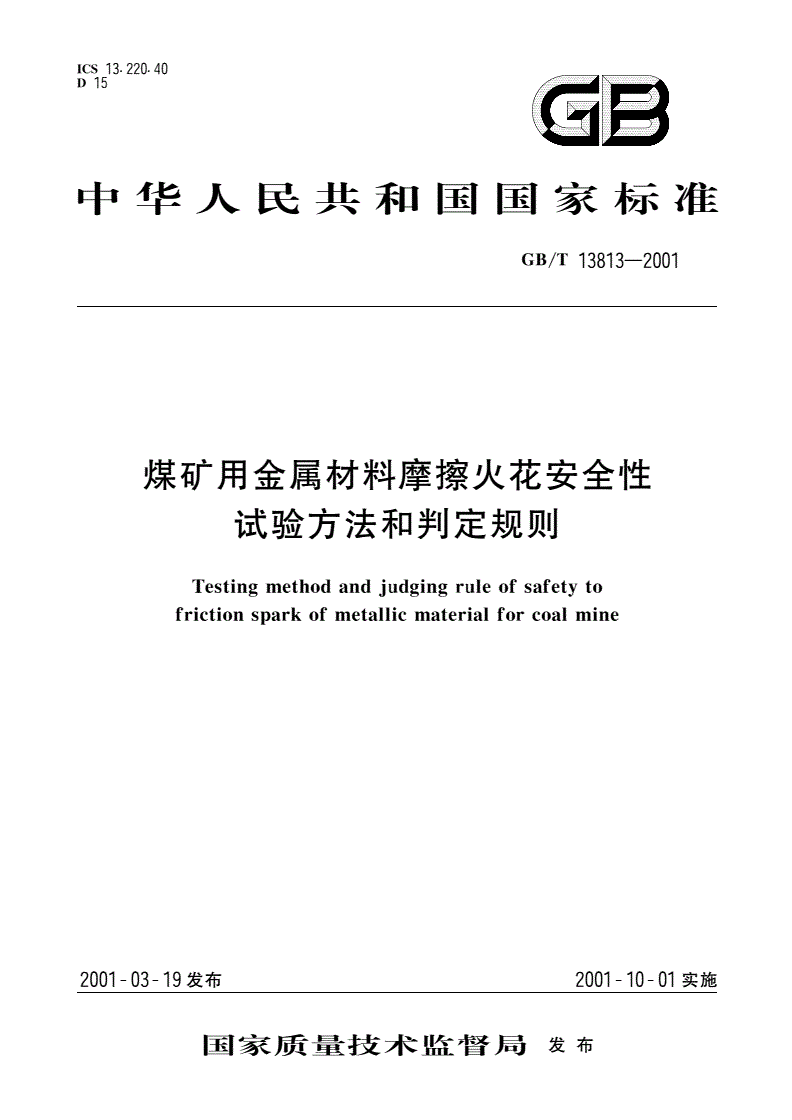

中华人民共和国国家标准

Gs/T13813-2001

煤矿用金属材料摩擦火花安全性

试验方法和判定规则

Testingmethodandjudgingruleofsafetyto

frictionsparkofmetallicmaterialforcoalmine

2001一03一19发布2001门0一01实施

国家质董鳌技术All督局发布

GB/T13813-2001

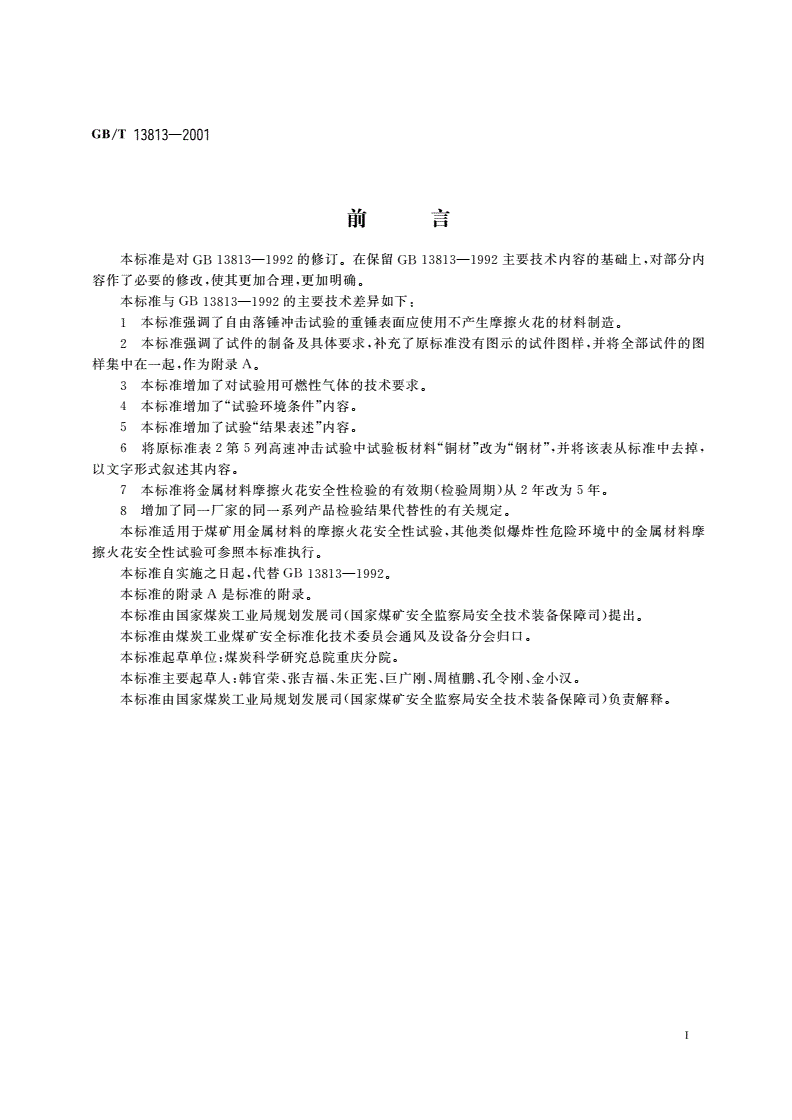

前言

本标准是对GB13813-1992的修订。在保留GB13813-1992主要技术内容的基础上，对部分内

容作了必要的修改，使其更加合理，更加明确。

本标准与GB13813-1992的主要技术差异如下:

1本标准强调了自由落锤冲击试验的重锤表面应使用不产生摩擦火花的材料制造。

2本标准强调了试件的制备及具体要求，补充了原标准没有图示的试件图样，并将全部试件的图

样集中在一起，作为附录A,

3本标准增加了对试验用可姗性气体的技术要求。

4本标准增加了试“验环境条件”内容。

5本标准增加了试验“结果表述”内容。

6将原标准表2第5列高速冲击试验中试验板材料铜“材”改为钢“材”，并将该表从标准中去掉，

以文字形式叙述其内容。

月

r本标准将金属材料摩擦火花安全性检验的有效期(检验周期)从2年改为5年。

﹃

洲增加了同一厂家的同一系列产品检验结果代替性的有关规定。

本标准适用于煤矿用金属材料的摩擦火花安全性试验，其他类似爆炸性危险环境中的金属材料摩

擦火花安全性试验可参照本标准执行。

本标准自实施之日起，代替GB13813-1992,

本标准的附录A是标准的附录。

本标准由国家煤炭工业局规划发展司(国家煤矿安全监察局安全技术装备保障司)提出。

本标准由煤炭工业煤矿安全标准化技术委员会通风及设备分会归口。

本标准起草单位:煤炭科学研究总院重庆分院。

本标准主要起草人:韩官荣、张吉福、朱正宪、巨广刚、周植鹏、孔令刚、金小汉。

本标准由国家煤炭工业局规划发展司(国家煤矿安全监察局安全技术装备保障司)负责解释。

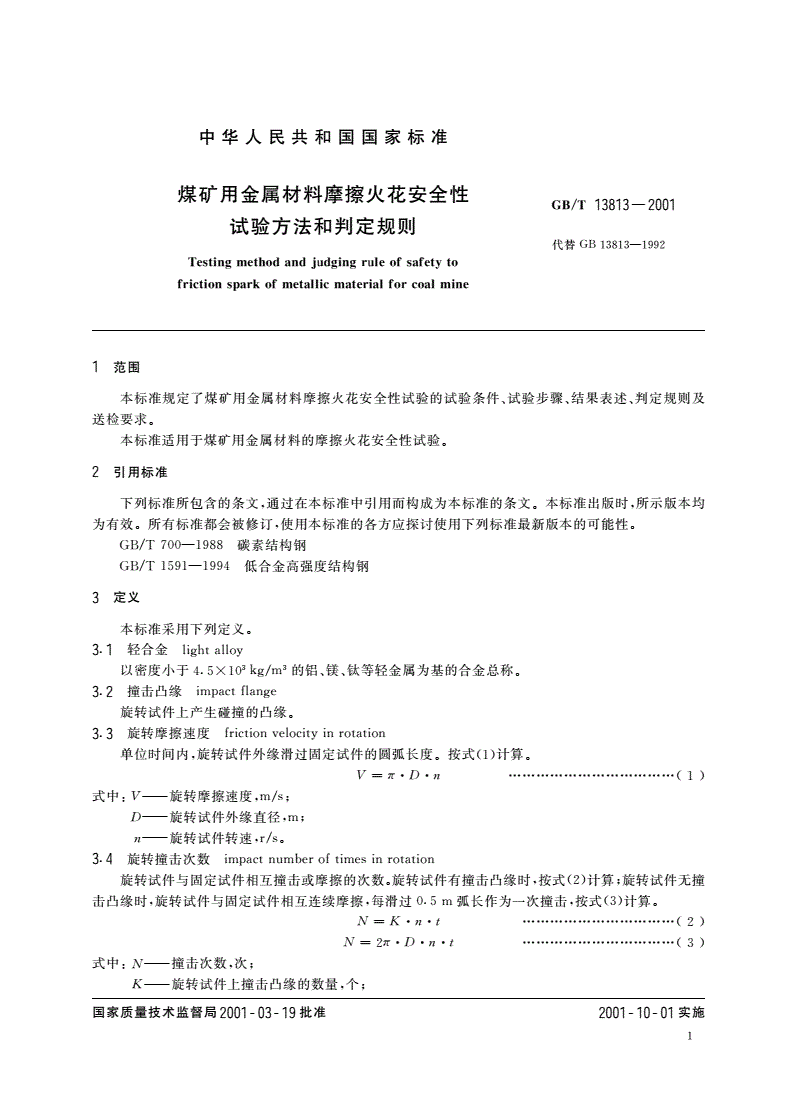

中华人民共和国国家标准

煤矿用金属材料摩擦火花安全性

GB/T13813一2001

试验方法和判定规则

代替GB13813-1992

Testingmethodandjudgingruleofsafetyto

frictionsparkofmetallicmaterialforcoalmine

范围

本标准规定了煤矿用金属材料摩擦火花安全性试验的试验条件、试验步骤、结果表述、判定规则及

送检要求。

本标准适用于煤矿用金属材料的摩擦火花安全性试验。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T700-1988碳素结构钢

GB/T1591-1994低合金高强度结构钢

3定义

本标准采用下列定义。

3.1轻合金lightalloy

以密度小于4.5X10'kg/m“的铝、镁、钦等轻金属为基的合金总称。

3.2撞击凸缘impactflange

旋转试件上产生碰撞的凸缘。

3.3旋转摩擦速度frictionvelocityinrotation

单位时间内，旋转试件外缘滑过固定试件的圆弧长度。按式((1)计算。

V=n，D.n·········“····“·············……(1)

式中:V旋转摩擦速度，m/s;

D—旋转试件外缘直径，m;

n—旋转试件转速,r/se

3.4旋转撞击次数impactnumberoftimesinrotation

旋转试件与固定试件相互撞击或摩擦的次数。旋转试件有撞击凸缘时，按式((2)计算;旋转试件无撞

击凸缘时，旋转试件与固定试件相互连续摩擦，每滑过0.5m弧长作为一次撞击，按式(3)计算。

N=K·n·t(2)

N=2rr·D·n"t“·*.·······‘“”·(3)

式中:N—撞击次数，次;

K-旋转试件上撞击凸缘的数量，个;

国家质f技术监仔局2001一03一19批准2001一10一01实施

Gs/T13813一2001

n—旋转试件转速，r/s;

t—旋转撞击或摩攘的总时间，匀

D—旋转试件外缘直径，m。

4试验用可娜性气体

月月

﹃..甲烷空气混合气体:甲烷浓度6.3%-7.0%(体积比)，

月月

叼乙甲烷富氧空气混合气体:甲烷浓度6.300^'7.0%(体积比)，氧气浓度24.500^'25.5%(体积比)。

月口

﹃曰气体材料应符合表1的规定。

月

﹃其它可燃性气体应根据其气体成分及最易引起爆炸的浓度配制。

表1气体材料

序号材料名称纯度

1甲烷夯99%

2暇气i98oa

5试脸仪器

试验仪器应符合表2的规定。

表2试验仪器

序号名称侧t范围准确度数t

1甲烷分析仪(0--10)环2.5级1

2氧气分析仪(0^-30)0o2.5级1

3时间侧定仪(0^-9999)ps士1拜s1

4干湿温度计(一26^-t51)C`士0.2℃1

5转速表(50-11999)r/min士1r/min1

6秒表(0^-1000)s士0151

7天平(0.1^-200)g士0.1g1

6试验环境条件

6.1试验室环境温度:0^400C
