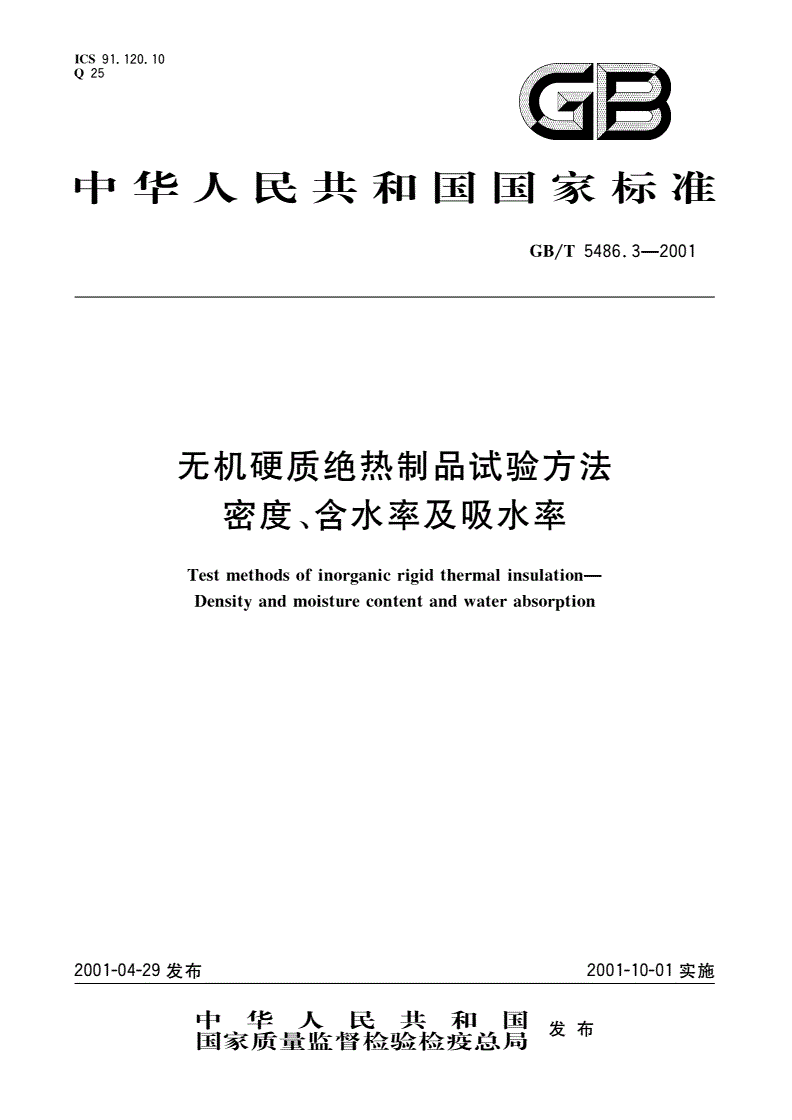

GB/T 5486.3-2001 无机硬质绝热制品试验方法 密度、含水率及吸水率

ICs91-120.10

Q25巧日

中华人民共和国国家标准

Gs/T5486.1一5486.4-2001

无机硬质绝热制品试验方法

Testmethodsofinorganicrigidthermalinsulation

2001一04一29发布2001一10一01实施

中华人民共和匡

国家质量监督检验检疫总肩

GB/T5486.3-2001

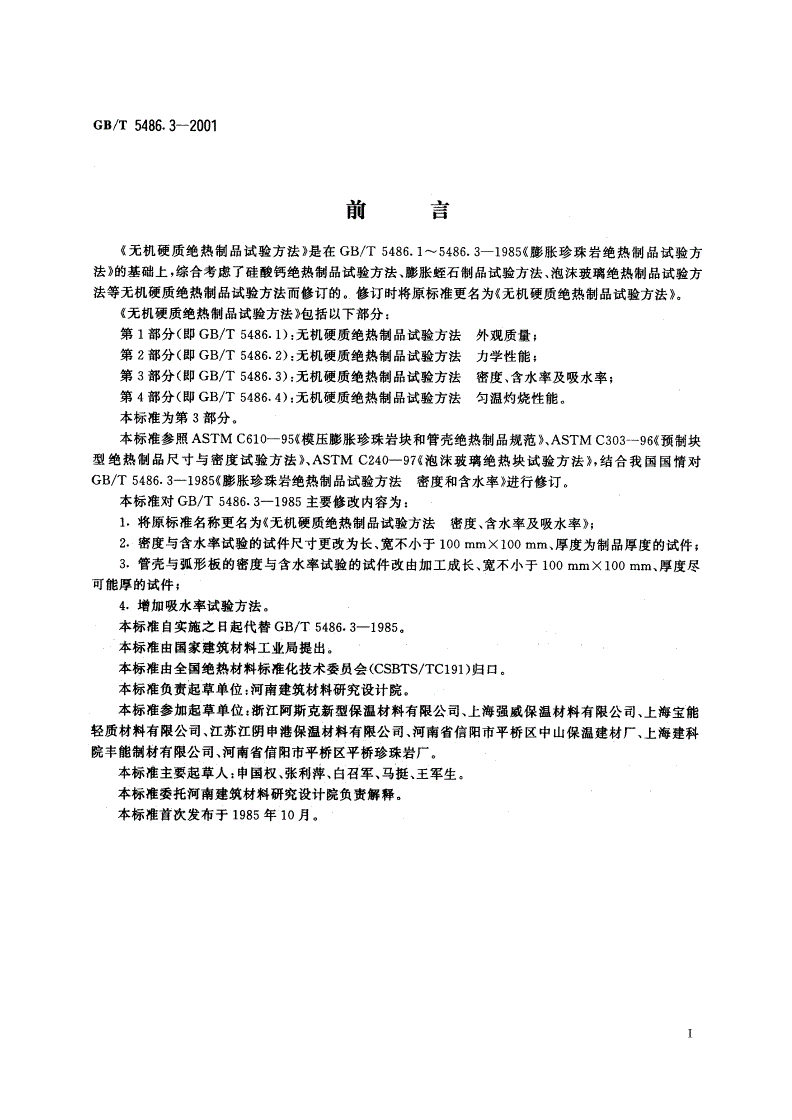

前言

《无机硬质绝热制品试验方法》是在GB/T5486.1-5486.3-1985((膨胀珍珠岩绝热制品试验方

法》的基础上，综合考虑了硅酸钙绝热制品试验方法、膨胀蛙石制品试验方法、泡沫玻璃绝热制品试验方

法等无机硬质绝热制品试验方法而修订的。修订时将原标准更名为无《机硬质绝热制品试验方法》。

无《机硬质绝热制品试验方法》包括以下部分:

第1部分(即GB/T5486.1):无机硬质绝热制品试验方法外观质量;

第2部分(HpGB/T5486.2):无机硬质绝热制品试验方法力学性能;

第3部分(即GB/T5486.3):无机硬质绝热制品试验方法密度、含水率及吸水率;

第4部分(即GB/T5486.4):无机硬质绝热制品试验方法匀温灼烧性能。

本标准为第3部分。

本标准参照ASTMC610-95((模压膨胀珍珠岩块和管壳绝热制品规范》,ASTMC303-96((预制块

型绝热制品尺寸与密度试骏方法》,ASTMC240-97《泡沫玻璃绝热块试验方法》，结合我国国情对

GB/T5486.3-198M膨胀珍珠岩绝热制品试验方法密度和含水率》进行修订。

本标准对GB/T5486.3-1985主要修改内容为:

1.将原标准名称更名为无《机硬质绝热制品试验方法密度、含水率及吸水率》;

2.密度与含水率试验的试件尺寸更改为长、宽不小于100mmX100mm,厚度为制品厚度的试件;

3.管壳与弧形板的密度与含水率试验的试件改由加工成长、宽不小于100mmX100mm、厚度尽

可能厚的试件;

4.增加吸水率试验方法。

本标准自实施之日起代替GB/T5486.3-1985,

本标准由国家建筑材料工业局提出。

本标准由全国绝热材料标准化技术委员会(CSBTS/TC191)归口。

本标准负责起草单位:河南建筑材料研究设计院。

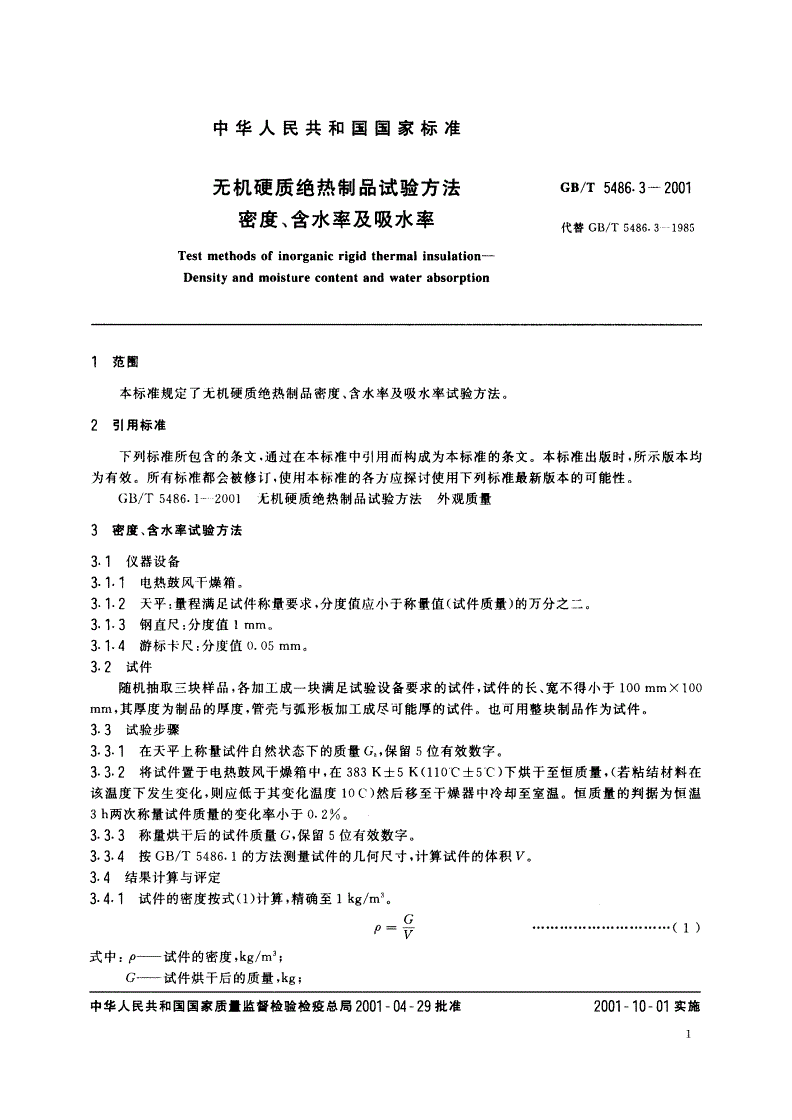

本标准参加起草单位:浙江阿斯克新型保温材料有限公司、上海强
