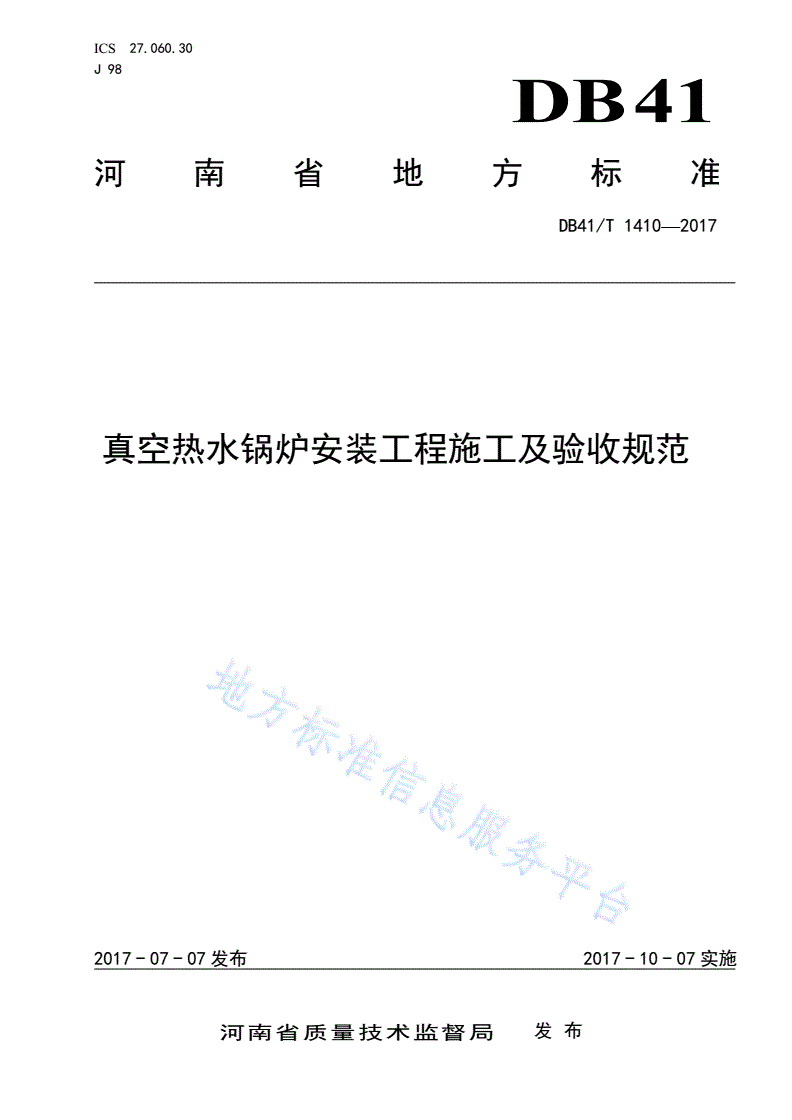

DB41/T 1410-2017 真空热水锅炉安装工程施工及验收规范

ICS27.060.30

J98

DB41

河南省地方标准

DB41/T1410—2017

真空热水锅炉安装工程施工及验收规范

2017-07-07发布2017-10-07实施

河南省质量技术监督局发布

DB41/T1410—2017

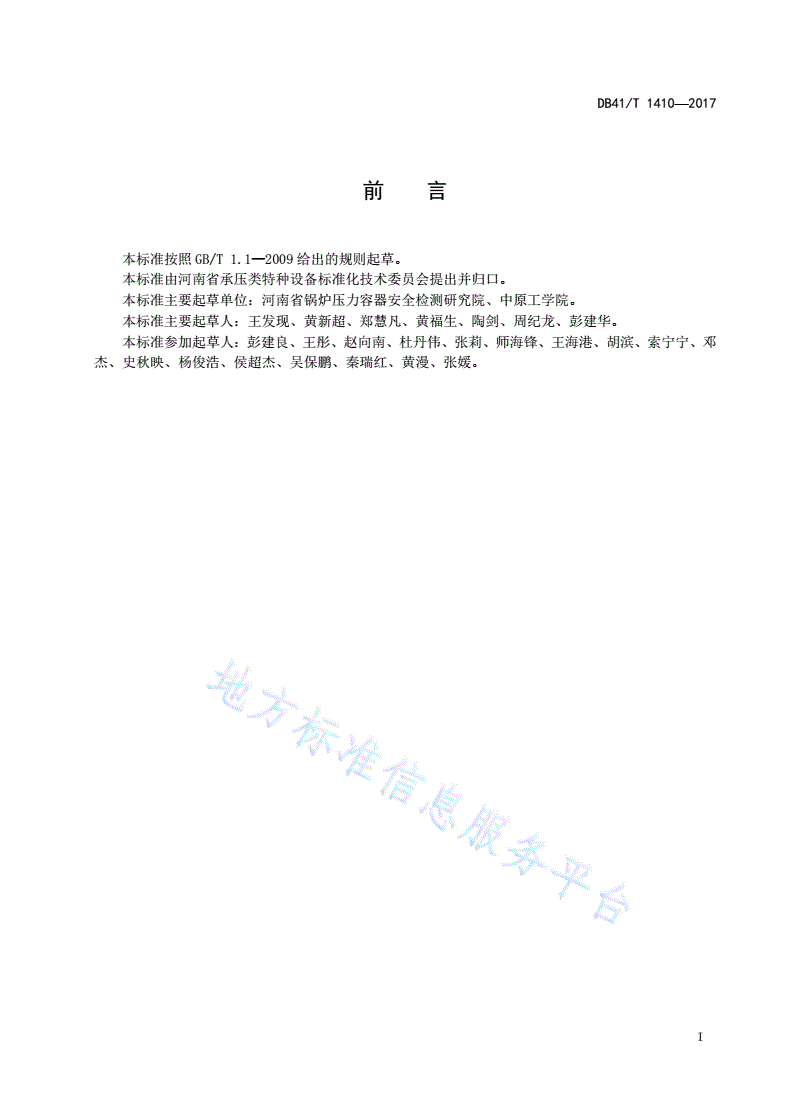

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省承压类特种设备标准化技术委员会提出并归口。

本标准主要起草单位：河南省锅炉压力容器安全检测研究院、中原工学院。

本标准主要起草人：王发现、黄新超、郑慧凡、黄福生、陶剑、周纪龙、彭建华。

本标准参加起草人：彭建良、王彤、赵向南、杜丹伟、张莉、师海锋、王海港、胡滨、索宁宁、邓

杰、史秋映、杨俊浩、侯超杰、吴保鹏、秦瑞红、黄漫、张媛。

I

DB41/T1410—2017

真空热水锅炉安装工程施工及验收规范

1范围

本标准规定了真空热水锅炉安装工程施工及验收的术语和定义、锅炉房和基础检查、放线、锅炉安

装、水压试验、烘炉、煮炉和试运行及工程验收。

本标准适用于以相变换热方式工作的额定热功率大于或者等于0.05MW、小于或者等于2.8MW且额

定出水温度不大于90℃的真空热水锅炉安装工程的施工及验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1576—2008工业锅炉水质

GB13271—2014锅炉大气污染物排放标准

GB/T21434—2008相变锅炉

GB50016—2014建筑设计防火规范

GB50041—2008锅炉房设计规范

GB50185—2010工业设备及管道绝热工程施工质量验收规范

GB50235—2010工业金属管道工程施工规范

GB50273—2009锅炉安装工程施工及验收规范

GB51102—2016压缩天然气供应站设计规范

JB/T7985—2002小型锅炉和常压热水锅炉技术条件

JB/T10393—2002电加热锅炉技术条件

TSGG0001—2012锅炉安全技术监察规程

3术语和定义

下列术语和定义适用于本文件。

3.1

真空热水锅炉

又称为真空相变热水锅炉或负压热水锅炉，是指锅炉蒸汽室内的压力始终保持在大气压之下，热媒

水覆盖着火炉和水管并密闭在机体内部的锅炉。

3.2

烟囱高度

从烟囱（或锅炉房）所在的地平面至烟囱出口的高度。

3.3

真空压力控制器

1

DB41/T1410—2017

安装在真空相变锅炉上，用于排除锅内不凝结气体，防止空气进入锅内，并能保护锅炉不超压运行

的一种专用安全保护装置。

4锅炉房和基础检查、放线

4.1锅炉房宜单独建造，不宜直接设在聚集人多的房间及主要疏散口两侧。

4.2锅炉房不应与甲、乙类及使用可燃液体的丙类火灾危险性房间相连。

4.3锅炉房建筑的耐火等级和防火要求应符合GB50016—2014的规定。

4.4锅炉房内设备布置应保证设备安装、操作、检修方便和安全。

4.5锅炉房还应符合GB50041—2008的有关规定。

4.6锅炉及其辅助设备就位前，其基础位置和尺寸应按表1的规定进行复检。

4.7锅炉安装前，应划定纵向、横向安装基准线和标高基准点。

4.8纵向和横向中心线，应互相垂直。

表1真空热水锅炉及其辅助设备基础位置和尺寸的允许偏差

复检项目允许偏差/mm

纵轴线和横轴线的坐标位置20

0

不同平面的标高

-20

每米5

柱子基础面上的预埋钢板和锅炉各部件基础平面的水平度

全长10

平面外形
