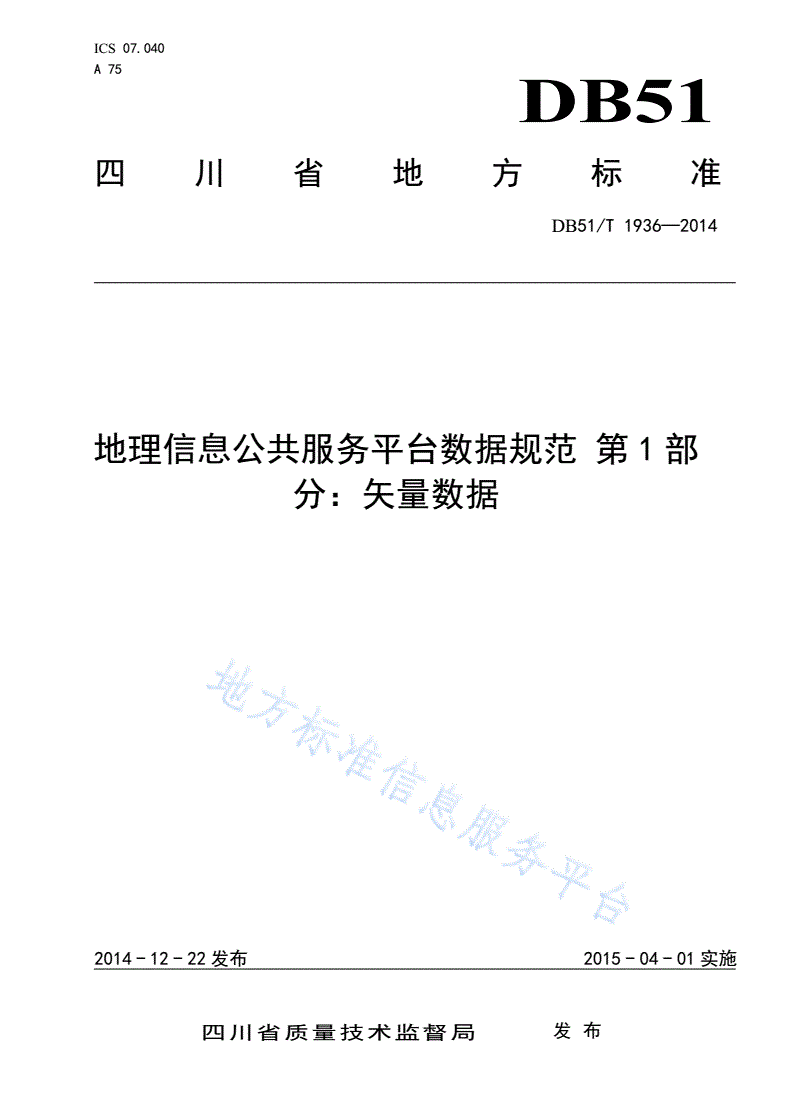

DB51/T 1936-2014 地理信息公共服务平台数据规范 第1部分：矢量数据

ICS07.040

A75

DB51

四川省地方标准

DB51/T1936—2014

地理信息公共服务平台数据规范第1部

分：矢量数据

2014-12-22发布2015-04-01实施

四川省质量技术监督局发布

DB51/T1936—2014

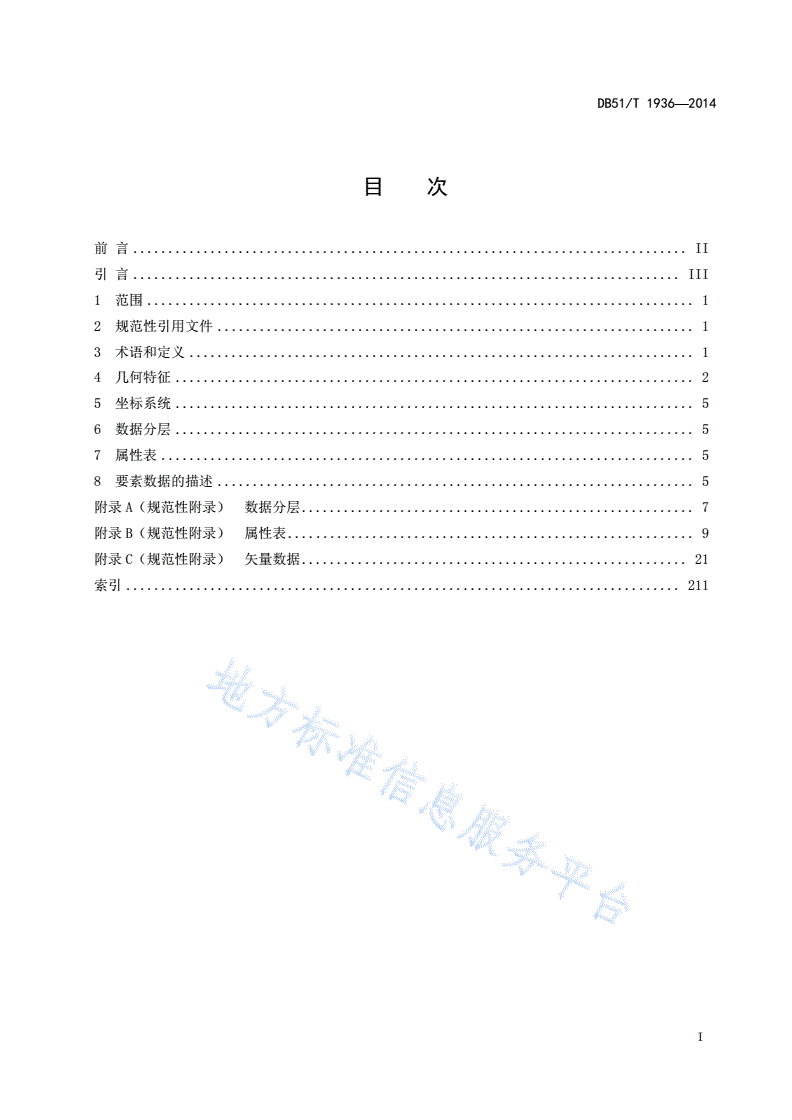

目次

前言...............................................................................II

引言..............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4几何特征..........................................................................2

5坐标系统..........................................................................5

6数据分层..........................................................................5

7属性表............................................................................5

8要素数据的描述....................................................................5

附录A（规范性附录）数据分层........................................................7

附录B（规范性附录）属性表..........................................................9

附录C（规范性附录）矢量数据.......................................................21

索引...............................................................................211

I

DB51/T1936—2014

前言

本标准由四川省测绘地理信息局提出并归口。

本标准由四川省质量技术监督局发布。

本部分起草单位：四川省基础地理信息中心

本部分主要起草人：张玲、刘建川、甘荣成、陈锐、沈艳敏、唐凤、周晓芹、谭明建、马金英。

II

DB51/T1936—2014

引言

《地理信息公共服务平台数据规范》为支撑四川省地理信息公共服务平台的基础性标准。该标准为

系列标准，本部分为第1部分。

III

DB51/T1936—2014

地理信息公共服务平台数据规范第1部分：矢量数据

1范围

本部分规定了本省地理信息公共服务平台矢量数据的几何特征、数据分层、要素分类、属性定义。

本部分适用于本省地理信息公共服务平台矢量数据生产、管理及应用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T13923基础地理信息要素分类与代码

GB/T20258.1基础地理信息要素数据字典第1部分：1:5001:10001:2000基础地理信息要素

数据字典

GB/T20258.2基础地理信息要素数据字典第2部分：1:50001:10000基础地理信息要素数据字

典

GB/T20258.3基础地理信息要素数据字典第3部分：1：250001：500001:100000基础地理信

息要素数据字典

CH/Z9011地理信息公共服务平台电子地图数据规范

3术语和定义

下列术语和定义适用于本文件。

3.1

地理信息公共服务平台platformforgeoinformationcommonservices

实现在线地理信息服务所需的信息数据、服务功能及其运行支撑的总称。

3.2

矢量数据vectordata

通过记录基础地理信息的坐标及空间关系来表达基础地理信息要素的空间位置及属性信息。

3.3

要素feature

现实世界现象的抽象。

注：一个要素可以作为一种类型（如湖泊）或一个示例（如石象湖）。

3.4

要素属性featureattribute

1

DB51/T1936—2014

要素的质量和数量特征。

3.5

属性值attributevalue

赋予一个属性特定的值。

3.6

点point

零维几何元素。

3.7

线line

一维几何元素。

3.8

面polygon

二维几何元素。

4几何特征

4.1要素几何类型

要素根据其几何特征分为点要素、线要素、面要素三种类型。

4.2点要素表示方法

点要素的表示有三种形式：标注点、定位点、有向点。

4.2.1点要素几何表示形式

点要素的表示有三种形式：标注点、定位点、有向点。

4.2.2标注点

指无实体对应的点要素的表现形式，如高程点、水深点等，如表1所示。

表1标注点几何表示示例

要素名称几何表示示例制图表示示例

高程点

4.2.3定位点

指有实体对应的点要素的表现形式，如烟囱，水塔等，见表2所示。

2

DB51/T1936—2014

表2定位点几何表示示例

要素名称几何表示示例制图表示示例

烟囱

4.2.4有向点

指具有方向性的点要素的表现形式。应在属性表中定义“方向”属性值；有向点的角度值以正东方

向为0度，顺时针旋转与正东方向的夹角计算，方向值为0～360度，如泉等，见表3所示。

表3有向点几何表示示例

要素符号方向（0度）

要素名称

山洞几何表示示例泉制图表示示例

泉

4.3线要素的表示方法

4.3.1线要素几何表示形式

线要素的表示有三种形式：线、中心线、有向线。

4.3.2线

指无实体对应的线要素的表现形式，如境界线、等高线等。如表4所示。

表4线的几何表示示例

要素名称几何表示示例制图表示示例

境界线

4.3.3中心线

指线状实体要素的几何中心线，如铁路、机耕路、溜索桥、隧道或公路的中心线等，如表5所示。

表5中心线的几何表示示例

要素名称地铁几何表示示例地铁制图表示示例

铁路

4.3.4有向线

3

DB51/T1936—2014

指具有方向性的线。要求按照一定方向采集，如单线河、车道线；或者采集时符号（或地势较低的

一侧）位于前进方向右侧的线，如自然保护区、陡坎等，如表6所示。

表6有向线的几何表示示例

要素名称几何表示示例制图表示示例

单线河

（要素本身有方向）

陡坎

（符号位于前进方向右侧）

4.4面要素的表示方法

4.4.1面要素几何表示形式

面要素的表示有两种形式：轮廓线构面、范围线构面。

4.4.2轮廓线构面

指具有明确边界的面状实体要素，如依比例尺表示的单幢房屋等，如表7所示。

表7轮廓线构面的几何表示示例

要素名称几何表示示例制图表示示例

单幢房屋

4.4.3范围线构面

指不具有明确边界的面状实体要素，如政区，如表8所示。

表8范围线构面的几何表示示例

要素名称几何表示示例制图表示示例

政区

4

DB51/T1936—2014

5坐标系统

大地基准：2000国家大地坐标系（CGCS2000）；

高程基准：1985国家高程基准。

6数据分层

矢量数据按照要素类型分为水系及附属设施、房屋及附属设施、交通及附属设施、管线、境界与政

区、地貌、植被与土质等7个大类，按其类型和几何特征分为37个数据层。

数据层名命名规则：采用四个字符命名，前三个字符是数据要素类型的英文缩写，第四个字符代表

几何类型（P：点，L：线，A：面）。

数据分层遵照附录Ａ的规定。

7属性表

7.1层属性表

属性项列表，主要包括字段名、字段别名、类型、约束/条件、长度、示例等几个方面。

矢量数据各数据层的属性表要求遵照附录B的规定。

7.2字段名

一般为属性字段的英文简称。属性字段可增加或扩展，本规范已有的属性字段不能变更。

7.3字段别名

一般为属性字段的中文简称。凡有计量的，均标明计量单位。

7.4类型

属性字段的数据类型。字段的数据类型通常为字符型、短整型、长整型、浮点型等。

7.5约束/条件

属性值域的必选性或条件可选性。当属性为必选时，用字母“M”表示；当属性可选时，用字母“C”

表示。

7.6长度

字段占位字符的长度。

8要素数据的描述

8.1矢量数据结构

数据结构采用表格形式，描述内容包括要素名称、要素描述、要素分类代码、要素的属性表和几何

表示。

8.2要素名称

5

DB51/T1936—2014

要素名称与GB/T20258.1、GB/T20258.2、GB/T20258.3保持一致，其扩展的要素自行定义了要素

名称。

8.3要素描述

主要对每个要素的形态、功能或特征等方面的进行了描述，用于区分或界定要素。

8.4要素分类代码

本规范采用的要素分类代码与GB/T13923保持一致，其扩展的要素按照其归属的类别，自行定义要

素分类代码。

8.5几何表示

按照要素本身的特征，定义其几何特征、表示方法、属性和数据分层。

8.6矢量数据

矢量数据的具体描述遵照附录C的规定。

6

DB51/T1936—2014

AA

附录A

（规范性附录）

数据分层

要素分类、数据分层及几何特征见表A.1。

表A.1要素分类、数据分层及几何特征

层号要素分类数据分层内容几何特征

1HYDA水系面

2HYDL水系线

3HYDP水系点

水系及附属设施（H）

4HFCA水系附属设施面

5HFCL水系附属设施线

6HFCP水系附属设施点

7RESA居民地面

8RESL居民地线

9RESP居民地点

房屋及附属设施（R）

10RFCA设施面

11RFCL设施线

12RFCP设施点

13LRRL铁路线

14LRRA铁路面

15LRDL机动车道路线

16LRDA机动车道路面

交通及附属设施（L）

17LPHL非机动车道路线

18LFCA交通附属设施面

19LFCL交通附属设施线

20LFCP交通附属设施点

21PIPA管线面

22管线（P）PIPL管线线

23PIPP管线点

24境界与政区（B）BOUA境界与政区面

7

DB51/T1936—2014

表A.1（续）

层号要素分类数据分层内容几何特征

25BOUL境界与政区线

26BOUP境界与政区点

27境界与政区（B）BRGA区域界线面

28BRGL区域界线线

29BRGP区域界线点

30TERL地貌线

31TERP地貌点

32地貌（T）TFCA地貌附属面

33TFCL地貌附属线

34TFCP地貌附属点

35VEGA植被面

36植被与土质（V）VEGL植被线

37VEGP植被点

8

DB51/T1936—2014

BB

附录B

（规范性附录）

属性表

矢量数据各数据层的属性表信息要求见表B.1—B.37。

表B.1HYDA层属性表

表名HYDA

别名面类水系描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M210101

HYDC水系名称代码字符型C8FA030001

NAME名称字符型C60金沙江

WQL水质字符型C4咸/苦/淡/盐

VOL库容量（万立方米）长整型C1500

PERIOD时令月份字符型C207-9/6-10

TYPE类型字符型C20净/污/地热

PASS通航性质字符型C10通航/不通航

表B.2HYDL层属性表

表名HYDL

别名线类水系描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M210101

HYDC水系名称代码字符型C8FA030001

NAME名称字符型C60金沙江

HGB水系实体GB码长整型C230101

PERIOD时令月份字符型C207-9/6-10

9

DB51/T1936—2014

表B.3HYDP层属性表

表名HYDP

别名点类水系描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M260700

NAME名称字符型C60百灵泉

TYPE类型字符型C20矿/温/间/毒/苦/咸/机/喷

WQL水质字符型C咸/苦/淡/盐

ELEV高程值（米）浮点型C572.9（泉口、水井口高程）

ANGLE有向点角度浮点型C273

表B.4HFCA层属性表

表名HFCA

别名面类水系附属设施描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M220700

NAME名称字符型C60左干隧洞

WEIGHT通航能力长整型C500

ELEV高程值（米）浮点型C572.9

MATRL建筑材料字符型C石/混凝土

PASS通行性字符型C10通车/不通车

表B.5HFCL层属性表

表名HFCL

别名线类水系附属设施描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M261100

NAME名称字符型C60温泉瀑布

WIDTH宽度长整型C12

WEIGHT通航能力长整型C500

TYPE类型字符型C20瀑/跌

PASS通行性字符型C10通车/不通车

HEIGHT比高浮点型C2.5

10

DB51/T1936—2014

表B.5（续）

表名HFCL

别名线类水系附属设施描述信息表

字段名字段别名类型约束/条件长度示例

MATRL建筑材料字符型C10石/混凝土

ELEV高程值（米）浮点型C24.5

表B.6HFCP层属性表

表名HFCP

别名点类水系附属设施描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M261100

NAME名称字符型C60扎噶瀑布

TYPE类型字符型C20岩石/珊瑚

PASS通行性字符型C10通车/不通车

MATRL材料字符型C10石/混凝土

HEIGHT比高浮点型C2.5

ANGLE角度浮点型C265

ELEV高程值（米）浮点型C24.5

表B.7RESA层属性表

表名RESA

别名面类居民地描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M310200

NAME名称字符型C60××故居

石/牲/超高/高层/突出/避

TYPE类型字符型C20

风

PERIOD使用月份字符型C207-9/6-10

BRGLEV地上层数长整型C2

UBRGLEV地下层数长整型C2

11

DB51/T1936—2014

表B.8RESL层属性表

表名RESL

别名线类居民地描述信息表

字段名字段别名类型约束/条件长度示例

GB分类代码长整型M310300

NAME名称字符型C60一线天
