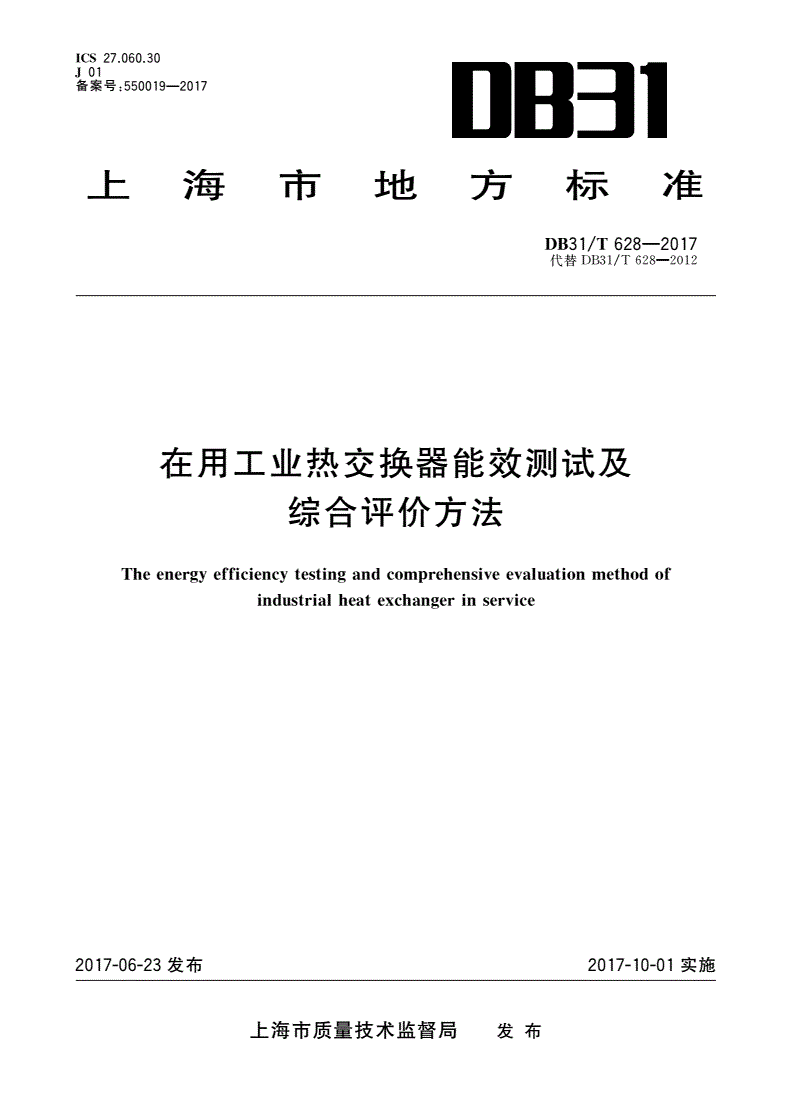

DB31/T 628-2017 在用工业热交换器能效测试及综合评价方法

ICS2706030

J01..

备案号550019—2017

:

上海市地方标准

DB31/T628—2017

代替

DB31/T628—2012

在用工业热交换器能效测试及

综合评价方法

Theenergyefficiencytestingandcomprehensiveevaluationmethodof

industrialheatexchangerinservice

2017-06-23发布2017-10-01实施

上海市质量技术监督局发布

DB31/T628—2017

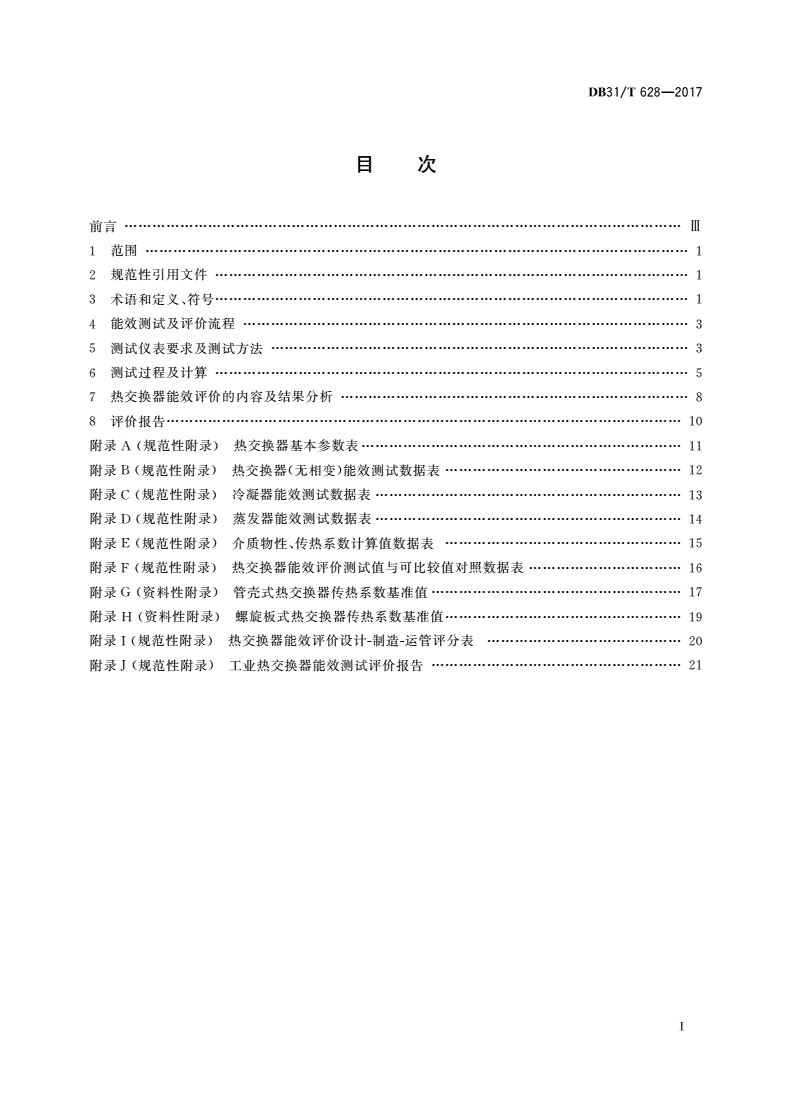

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义符号

3、…………………………1

能效测试及评价流程

4……………………3

测试仪表要求及测试方法

5………………3

测试过程及计算

6…………………………5

热交换器能效评价的内容及结果分析

7…………………8

评价报告

8…………………10

附录规范性附录热交换器基本参数表

A()……………11

附录规范性附录热交换器无相变能效测试数据表

B()()……………12

附录规范性附录冷凝器能效测试数据表

C()…………13

附录规范性附录蒸发器能效测试数据表

D()…………14

附录规范性附录介质物性传热系数计算值数据表

E()、……………15

附录规范性附录热交换器能效评价测试值与可比较值对照数据表

F()……………16

附录资料性附录管壳式热交换器传热系数基准值

G()………………17

附录资料性附录螺旋板式热交换器传热系数基准值

H()……………19

附录规范性附录热交换器能效评价设计制造运管评分表

I()--……20

附录规范性附录工业热交换器能效测试评价报告

J()………………21

Ⅰ

DB31/T628—2017

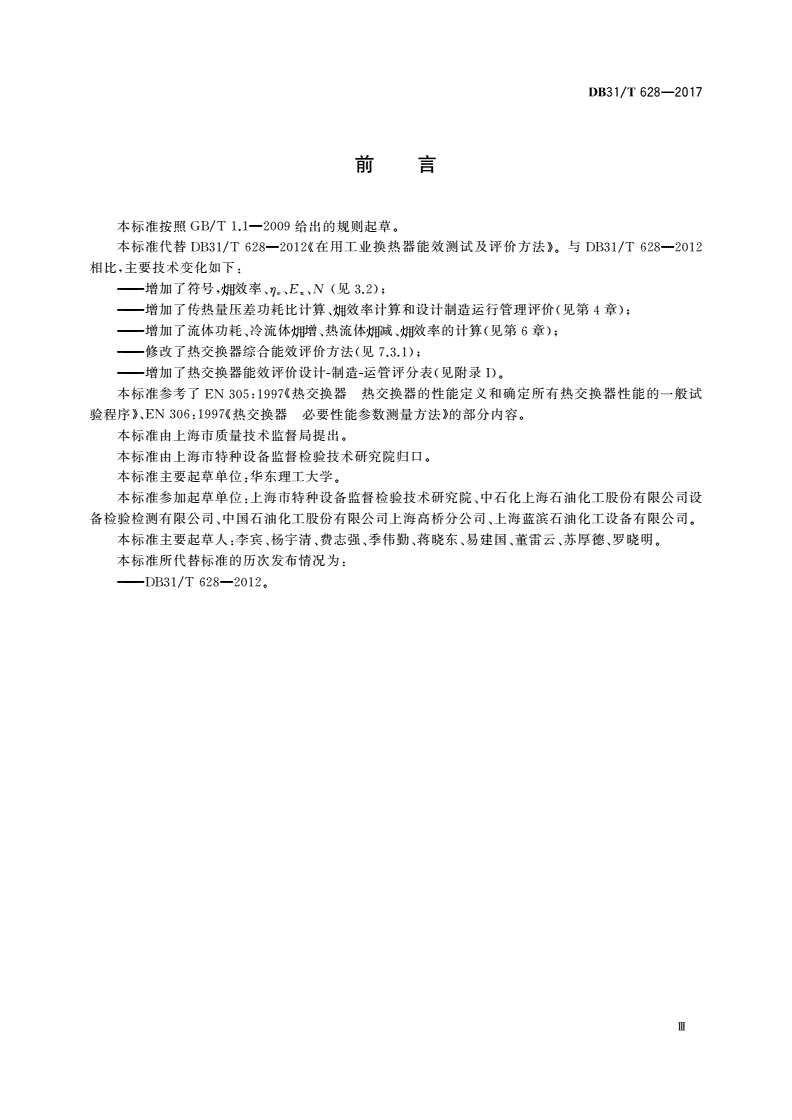

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替在用工业换热器能效测试及评价方法与

DB31/T628—2012《》。DB31/T628—2012

相比主要技术变化如下

,:

增加了符号效率ηEN见

———,、e、x、(3.2);

增加了传热量压差功耗比计算效率计算和设计制造运行管理评价见第章

———、(4);

增加了流体功耗冷流体增热流体减效率的计算见第章

———、、、(6);

修改了热交换器综合能效评价方法见

———(7.3.1);

增加了热交换器能效评价设计制造运管评分表见附录

———--(I)。

本标准参考了热交换器热交换器的性能定义和确定所有热交换器性能的一般试

EN305:1997《

验程序热交换器必要性能参数测量方法的部分内容

》、EN306:1997《》。

本标准由上海市质量技术监督局提出

。

本标准由上海市特种设备监督检验技术研究院归口

。

本标准主要起草单位华东理工大学

:。

本标准参加起草单位上海市特种设备监督检验技术研究院中石化上海石油化工股份有限公司设

:、

备检验检测有限公司中国石油化工股份有限公司上海高桥分公司上海蓝滨石油化工设备有限公司

、、。

本标准主要起草人李宾杨宇清费志强季伟勤蒋晓东易建国董雷云苏厚德罗晓明

:、、、、、、、、。

本标准所代替标准的历次发布情况为

:

———DB31/T628—2012。

Ⅲ

DB31/T628—2017

在用工业热交换器能效测试及

综合评价方法

1范围

本标准规定了工业热交换器的能效测试及综合评价方法

。

本标准适用于工业管壳式热交换器螺旋板式热交换器和板式热交换器

、。

本标准热交换器这一术语包括了热交换器无相变冷凝器热侧有相变冷侧无相变及蒸发器

()、(、)

冷侧有相变热侧无相变

(、)。

属于特种设备安全监察条例监管目录范围内的热交换器测试时应符合该条例的相关要求

《》,《》。

其他工业热交换器可参照本标准执行

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

热交换器

GB/T151—2014

热交换器及传热元件性能测试方法第部分管壳式热交换器

GB/T27698.2—20112:

热交换器及传热元件性能测试方法第部分螺旋板式热交换器

GB/T27698.4—20114:

板式热交换器

NB/T47004—2009

3术语和定义符号

、

31术语和定义

.

下列术语和定义适用于本文件

。

311

..

传热系数heattransfercoefficient

稳定传热条件下冷热流体间温度相差时通过单位传热面积单位时间所传递的热量

,1K,、。

312

..

压力差pressuredrop

流体经过一段流程后进出口之间的压力变化

,、。

313

..

火用效率exergyefficiency

装置中冷侧流体获得的与热侧流体失去的之比

。

314

..

单相流single-phaseflow

仅由一个液相或一个气相组成的流体

。

315

..

热平衡heatbalance

理想条件下冷热流体进行热量交换时热流体释放的热量和冷流体吸收的热量相等

,、,。

1
