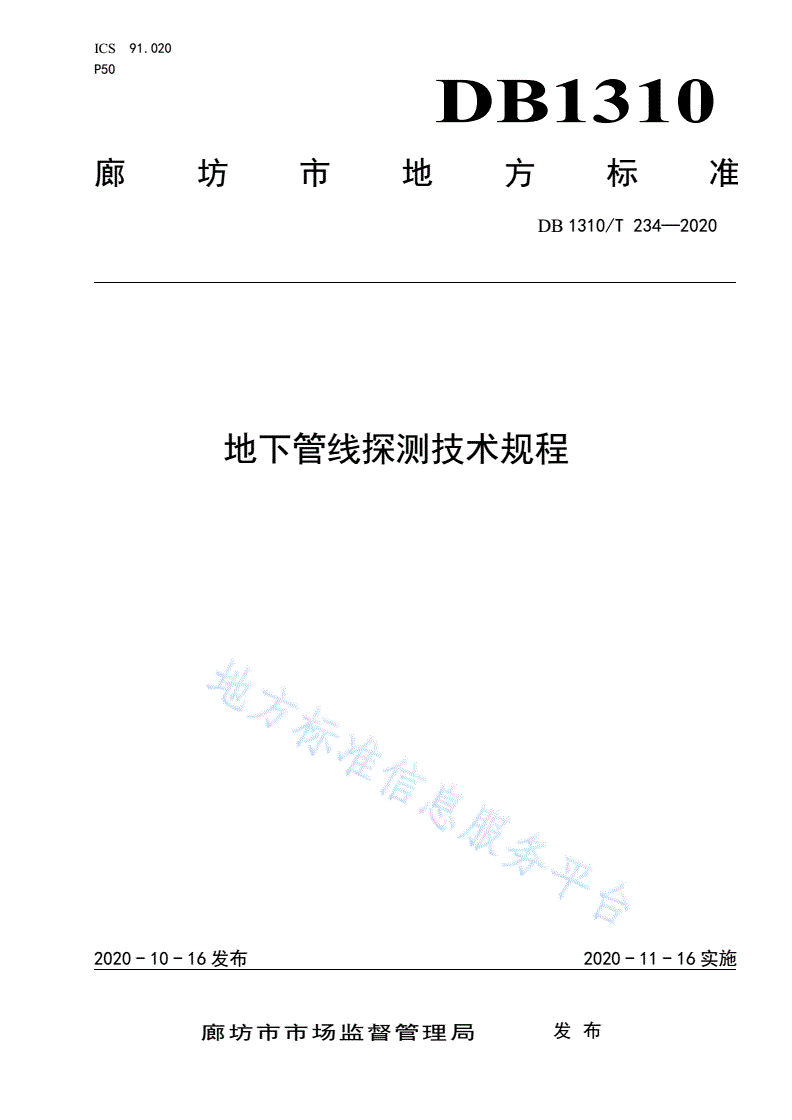

DB1310/T 234-2020 地下管线探测技术规程

ICS91.020

P50

DB1310

廊坊市地方标准

DB1310/T234—2020

地下管线探测技术规程

2020-10-16发布2020-11-16实施

廊坊市市场监督管理局发布

DB1310/T234—2020

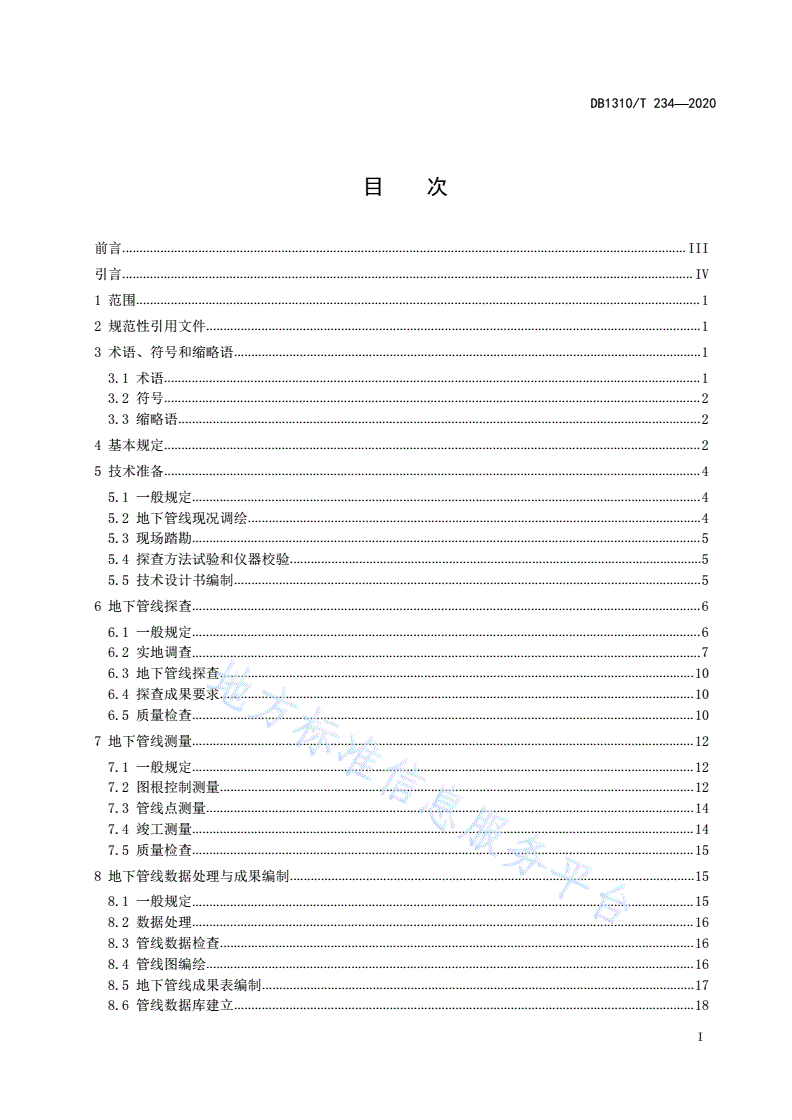

目  次

前言...................................................................................................................................................................III

引言.....................................................................................................................................................................IV

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语、符号和缩略语.......................................................................................................................................1

3.1术语...........................................................................................................................................................1

3.2符号...........................................................................................................................................................2

3.3缩略语.......................................................................................................................................................2

4基本规定...........................................................................................................................................................2

5技术准备...........................................................................................................................................................4

5.1一般规定...................................................................................................................................................4

5.2地下管线现况调绘...................................................................................................................................4

5.3现场踏勘...................................................................................................................................................5

5.4探查方法试验和仪器校验.......................................................................................................................5

5.5技术设计书编制.......................................................................................................................................5

6地下管线探查...................................................................................................................................................6

6.1一般规定...................................................................................................................................................6

6.2实地调查...................................................................................................................................................7

6.3地下管线探查.........................................................................................................................................10

6.4探查成果要求.........................................................................................................................................10

6.5质量检查.................................................................................................................................................10

7地下管线测量.................................................................................................................................................12

7.1一般规定.................................................................................................................................................12

7.2图根控制测量.........................................................................................................................................12

7.3管线点测量.............................................................................................................................................14

7.4竣工测量.................................................................................................................................................14

7.5质量检查.................................................................................................................................................15

8地下管线数据处理与成果编制.....................................................................................................................15

8.1一般规定.................................................................................................................................................15

8.2数据处理.................................................................................................................................................16

8.3管线数据检查.........................................................................................................................................16

8.4管线图编绘.............................................................................................................................................16

8.5地下管线成果表编制.............................................................................................................................17

8.6管线数据库建立.....................................................................................................................................18

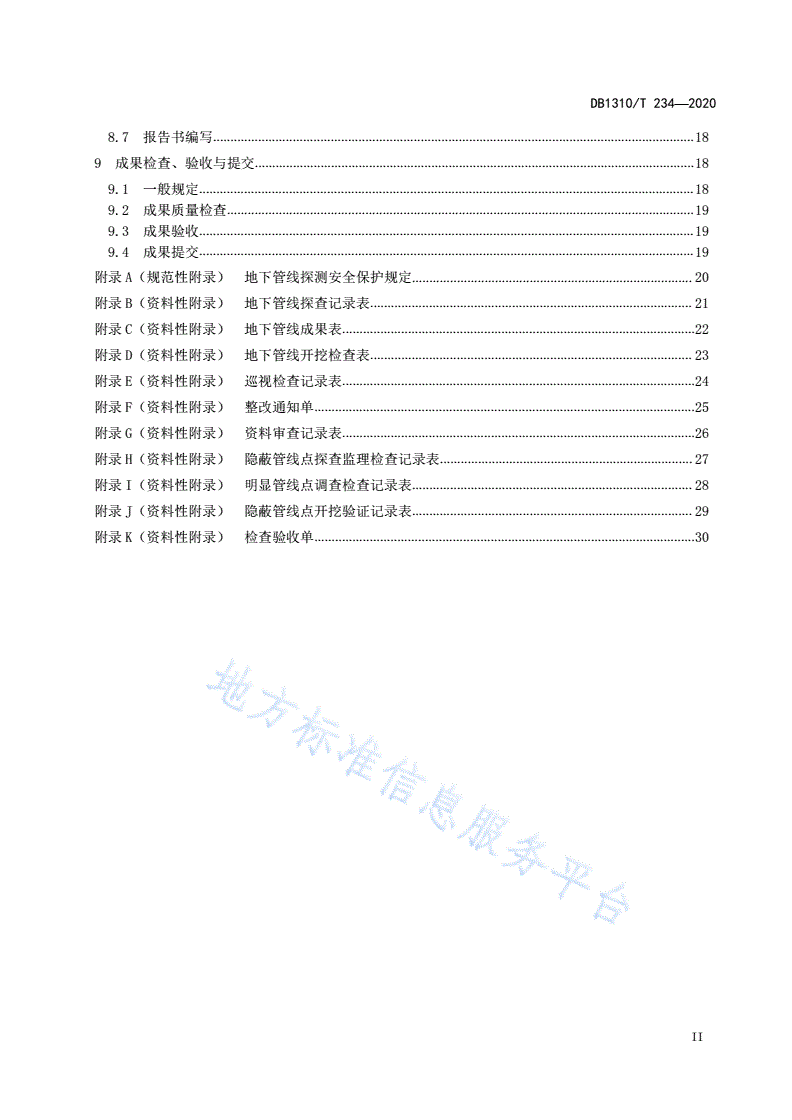

I

DB1310/T234—2020

8.7报告书编写...........................................................................................................................................18

9成果检查、验收与提交...............................................................................................................................18

9.1一般规定...............................................................................................................................................18

9.2成果质量检查.......................................................................................................................................19

9.3成果验收...............................................................................................................................................19

9.4成果提交...............................................................................................................................................19

附录A（规范性附录）地下管线探测安全保护规定.................................................................................20

附录B（资料性附录）地下管线探查记录表.............................................................................................21

附录C（资料性附录）地下管线成果表......................................................................................................22

附录D（资料性附录）地下管线开挖检查表.............................................................................................23

附录E（资料性附录）巡视检查记录表......................................................................................................24

附录F（资料性附录）整改通知单..............................................................................................................25

附录G（资料性附录）资料审查记录表......................................................................................................26

附录H（资料性附录）隐蔽管线点探查监理检查记录表.........................................................................27

附录I（资料性附录）明显管线点调查检查记录表.................................................................................28

附录J（资料性附录）隐蔽管线点开挖验证记录表.................................................................................29

附录K（资料性附录）检查验收单..............................................................................................................30

II

DB1310/T234—2020

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由廊坊市自然资源和规划局提出。

本标准主要起草单位：廊坊数字空间科技有限公司、廊坊市自然资源和规划局、保定金迪地下管线

探测工程有限公司、河北天元地理信息科技工程有限公司、河北省地质测绘院。

本标准主要起草人：王亮、赵金海、刘春明、黄静新、王勇、倪少华、林立元、宋建珍、陈龙、申

珑珺、赵紫铜。

III

DB1310/T234—2020

引  言

地下管线探测是城市规划、建设和管理的一项重要基础工作，是获取地下管线数据的重要技术途径。

地下管线探测技术规程是规范地下管线探测工作的一项重要技术支撑。

本规程根据廊坊市地下管线探测发展现状及数据管理、应用需求制定，在编制过程中与《城市地下

管线探测技术规程》CJJ61-2017、《城市综合地下管线信息系统技术规范》CJJ/T269-2017、《管线测

绘技术规程》CH/T6002-2015、《管线信息系统建设技术规范》CH/T1037-2015进行了有效衔接，是目

前廊坊市已制定的管线信息化系列技术标准之一，该系列标准还有《地下管线数据规范》DB1310/T

233-2020。

IV

DB1310/T234—2020

地下管线探测技术规程

1范围

本规程规定了地下管线探测的范围、规范性引用文件、术语、符号和缩略语、基本规定、技术准备、

地下管线探查、地下管线测量、地下管线数据处理与成果编制、成果检查、验收与提交等技术要求。

本规程适用于廊坊市范围内的地下管线探测、数据更新维护及地下管线竣工测量。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T18314全球定位系统（GPS）测量规范

GB/T24356测绘成果质量检查与验收

CJJ61城市地下管线探测技术规程

CJJ/T7城市工程地球物理探测标准

CJJ/T8城市测量规范

CJJ/T73卫星定位城市测量技术规范

CH/T6002管线测绘技术规程

DB1310/T233-2020地下管线数据规范

3术语、符号和缩略语

3.1术语

3.1.1

地下管线

敷设于地下，用于传送能源、信息和排泄废物等的管道、线缆等及其附属设施。按功能可分为给水、

排水、燃气、热力、电力、通信、工业等，包括长输管线和城市管线。

3.1.2

地下管线探测

确定地下管线空间位置、空间关系及其有关属性信息的过程。

3.1.3

管线点

1

DB1310/T234—2020

为准确描述管线的走向、特征和附属设施位置，在管线探查或调查工作中根据管线在地面的投影位

置设立的测点。管线点分为明显管线点和隐蔽管线点，明显管线点是指实地可见的管线点，隐蔽管线点

是指实地不可见的管线点。

3.1.4

管线竣工测量

根据管线规划设计的相关要求及规划条件进行竣工验收测量，并按照有关规定汇交测量成果的过

程。

3.1.5

不明管线

无法查明类别或功能的管线。

3.1.6

管线特征点

用于表征管线走向、连接方式特征的管线点，包括起止点、转折点、分支点、交叉点、变坡点、变

径点、变材点、出地点、入地点、出室点、入室点等。

3.1.7

综合管沟

建于城市地下，可敷设多种管道、线缆的市政公用设施。

3.2符号

mtd——明显管线点埋深量测中误差

mts——隐蔽管线点平面位置探查中误差

mth——隐蔽管线点埋深探查中误差

mcs——管线点平面位置测量中误差

mch——管线点高程测量中误差

δts——隐蔽管线点平面位置探查限差

δth——隐蔽管线点埋深探查限差

δtd——明显管线点的埋深量测限差

h——地下管线中心埋深

3.3缩略语

GNSS——全球导航卫星系统（GlobalNavigationSatelliteSystem）

RTK——载波相位实时动态差分定位技术（RealTimeKinematic）

CGCS2000——2000国家大地坐标系（ChinaGeodeticCoordinateSystem2000）

4基本规定

2

DB1310/T234—2020

4.1地下管线探测应查明地下管线的类别、平面位置、埋深、地面高程、走向、规格、材质、套管材

料、电缆条数、孔数、埋设方式、埋设时间以及井盖类型、井盖规格、井盖材质和权属单位等，编绘综

合地下管线图和管线点成果表，并建立地下管线信息数据库。

4.2地下管线探测采用CGCS2000和1985国家高程基准。

4.3地下管线数据处理不得使用未经检查或经检查不合格的数据。

4.4地下管线探测、地下管线竣工测量成果应符合DB1310/T233—2020技术要求，经检查合格后方可

置入地下管线数据库。

4.5地下管线探测使用的仪器设备应符合下列规定：

a)测量仪器应在计量检定有效期内，检验应符合CJJ/T8的规定，按使用说明书使用和保养；

b)探查仪器使用前应进行探查方法试验和检校，探查仪器检校和保养应按CJJ/T7执行；

c)地下管线探测工作鼓励采用新技术、新方法和新仪器，其精度应符合本规程相关要求或建设工

程需要。

4.6地下管线探测工程结束应编制探测总结报告，总结报告应包括下列内容：

a)工程概况：工程的依据、目的和要求；工程的地理位置、地球物理条件、管线敷设状况；开竣

工日期；完成工作量；

b)技术措施：作业标准；起算依据；采用仪器和技术方法；投入人力资源；

c)应说明的问题及处理措施；

d)质量评定：质量检验与评定结果；

e)结论与建议；

f)提交的成果清单；

g)附图与附表及现场照片。

4.7参与地下管线探测工作的人员，应按附录A的要求，做好安全保障工作，确保管线探测工作安全、

高效有序进行。

4.8地下管线明显管线点的探查精度：

明显管线点埋深量测误差不应大于50mm，中误差不应大于25mm。

4.9隐蔽管线点的探查精度：

当地下管线埋深h≤1000mm时，平面位置中误差不应大于50mm，埋深中误差不应大于75mm；当地下

管线埋深1000mm<h≤5000mm时，平面位置中误差不应大于0.1h，埋深中误差不应大于0.15h；当地下管

线埋深h>5.0m时，探查精度应根据工程实际情况及探测方法，与委托方协商确定。

4.10地下管线点的测量精度：

管线点相对邻近平面控制点测量中误差不应大于50mm，相对邻近高程控制点测量中误差不应大于

30mm。

4.11地下管线探测包括以下工作内容：

a)地下管线资料现况调绘；

b)地下管线实地调查；

c)地下管线探查；

d)地下管线测量；

e)地下管线数据入库与更新；

f)地下管线图编绘与地下管线成果表编制；

g)成果检查验收与归档。

4.12地下管线探测的取舍原则宜按表1执行。

3

DB1310/T234—2020

表1地下管线探测取舍原则

管线种类需探测的管线备注

市政道路红色范围内取舍原则：管径≥

给水全测

100mm

市政道路红色范围内取舍原则：管径≥

排水全测

200mm，方沟≥200mm×200mm

燃气全测

电力全测

通信全测

工业全测

热力全测

综合管沟全测

4.13地下管线探测的基本流程：

接受任务、搜集资料、现场踏勘、仪器检验、方法试验、编写技术设计书、建立控制网、管线探查、

管线测量、数据处理、管线图编绘、技术总结报告编写、成果验收和归档。

4.14探测单位应建立质量管理体系，实行“作业组自检、小组互检、公司级检查”三级质检制度，并

提交相应质量检查报告。

4.15地下管线探测成果资料应按档案管理统一的档案载体、装订规格和组卷要求，分为文字、表、图、

数据盘四大类进行整理组卷，成果验收后由探测单位移交给地下管线管理部门。

4.16地下管线管理部门应按DB1310/T233—2020数据格式要求，对提交的探测成果数据进行检查，

合格后置入廊坊地下管线综合管理信息平台，对拆除或新建的地下管线进行动态管理。

5技术准备

5.1一般规定

5.1.1地下管线探测技术准备一般应包括资料搜集、现场踏勘、探查方法试验和仪器校验、编制技术

设计书。

5.1.2地下管线探测应根据现场踏勘结果，开展探查技术方法试验和仪器校验。

5.1.3地下管线探测技术设计书应在地下管线现况调绘、现场踏勘、探查方法试验和仪器校验的基础

上编制。

5.1.4地下管线探测技术设计书应经过审查确认，未经审查确认不得开工。

5.2地下管线现况调绘

5.2.1地下管线现况调绘应对已有地下管线资料进行收集、分类、整理，编绘地下管线现况调绘图，

作为地下管线探测作业的参考。

5.2.2资料搜集应包括下列内容：

a)已有地下管线探测成果、竣工测量成果；

b)各种管线设计图、施工图、竣工图及技术说明资料；

c)相应比例尺现状地形图；

d)测区及其邻近测量控制点成果。

4

DB1310/T234—2020

5.2.3现况调绘应根据已搜集的管线资料了解管线类别、平面位置、走向以及附属设施分布等情况，

同时还应了解管线规格、材质、传输物体特征、权属单位以及建设年代等属性信息，并在调绘图上注明

管线资料来源。

5.2.4现况调绘图应根据管线竣工图、竣工测量成果及成果表进行绘制；无竣工图和竣工测量成果的

管线，可根据其施工图及有关资料，按管线邻近的建（构）筑物、明显地物点、现有路边线等相互关系

展绘。

5.2.5现况调绘图应采用彩色笔按《地下管线数据规范》DB1310/XXXXX—XXXX相关规定转绘，注明

管线的权属单位、规格、材质、性质、建设年代等。

5.3现场踏勘

5.3.1现场踏勘主要内容包括：

a)核查地下管线现况调绘资料的完整性、可信度和可利用程度；

b)核查控制点的位置和保存状况，并检验其精度；

c)核查地形图的现势性；

d)勘察测区的地物、地貌、交通和地下管线分布与埋设情况，调查现场地球物理条件及各种可能

的干扰因素，以及可能存在的安全隐患。

5.3.2根据现场踏勘结果完成以下工作：

a)标注现场管线埋设与调绘结果不一致的情况；

b)记录控制点保存情况和点位变化情况；

c)判定地形图可用性；

d)拟定探查方法试验场地；

e)制定安全生产措施。

5.4探查方法试验和仪器校验

5.4.1探查仪器在投入使用前应进行校验，仪器的校验包括稳定性校验及精度校验。

5.4.2探查方法试验应选择不同类型、不同材质、不同埋深的地下管线和不同地球物理条件分别进行；

试验场地和试验条件应具有代表性和针对性；试验应在测区范围内的已知管线段上进行；拟投入使用的

不同类型、不同型号的探查仪器均应参与试验。

5.4.3拟使用探查方法实验内容，应符合下列规定：

a)电磁感应法参数选择试验：如信号激发方式、工作频率、收发距以及定位、定深方法等。

b)电磁波法波速、频率的测定等；

c)非金属管线探查方法试验；

d)新技术推广前，应做探查方法试验。

5.4.4探查仪器稳定性校验应采用相同的工作参数对同一位置的地下管线进行不少于2次的重复探

查，重复探查的定位及定深结果相对误差不应大于5%。

5.4.5探查仪器精度校验宜在单一已知地下管线或管线敷设条件相对简单地段进行，通过探查结果与

实际对比评价其定位、定深精度。探查仪器校验精度应符合CJJ61的相
