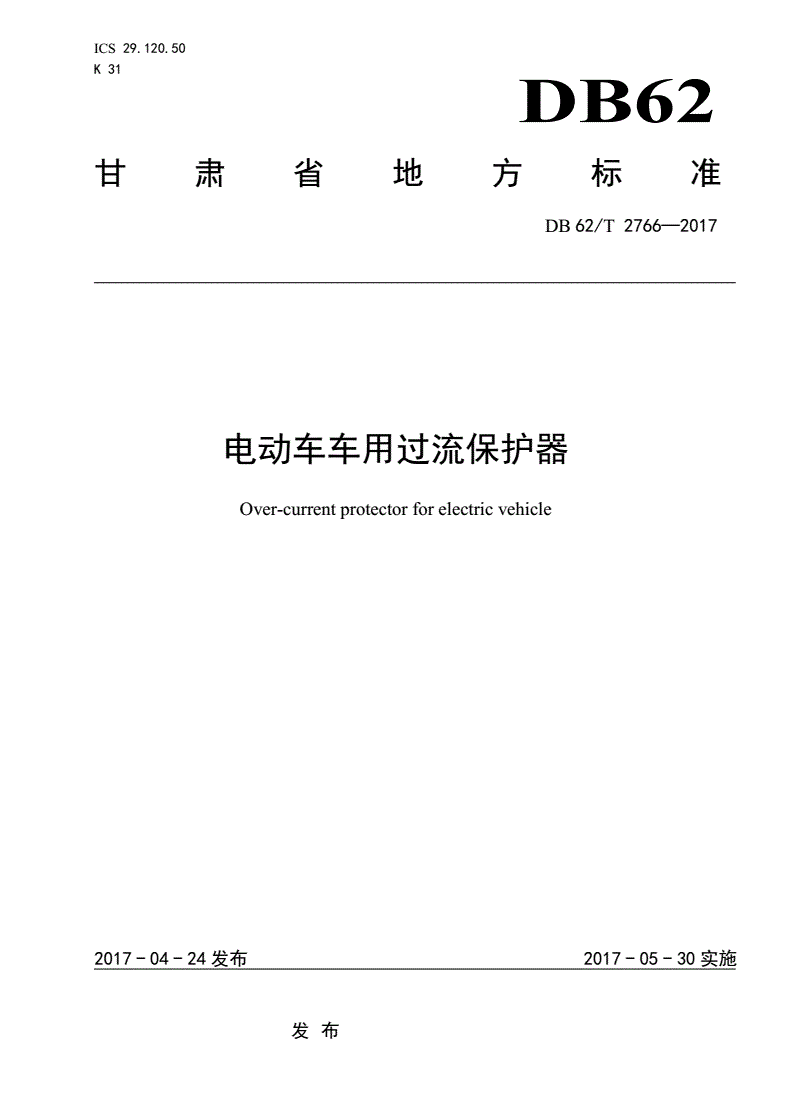

DB62/T 2766-2017 电动车车用过流保护器

ICS29.120.50

K31

DB62

甘肃省地方标准

DB62/T2766—2017

电动车车用过流保护器

Over-currentprotectorforelectricvehicle

2017-04-24发布2017-05-30实施

发布

DB62/T2766—2017

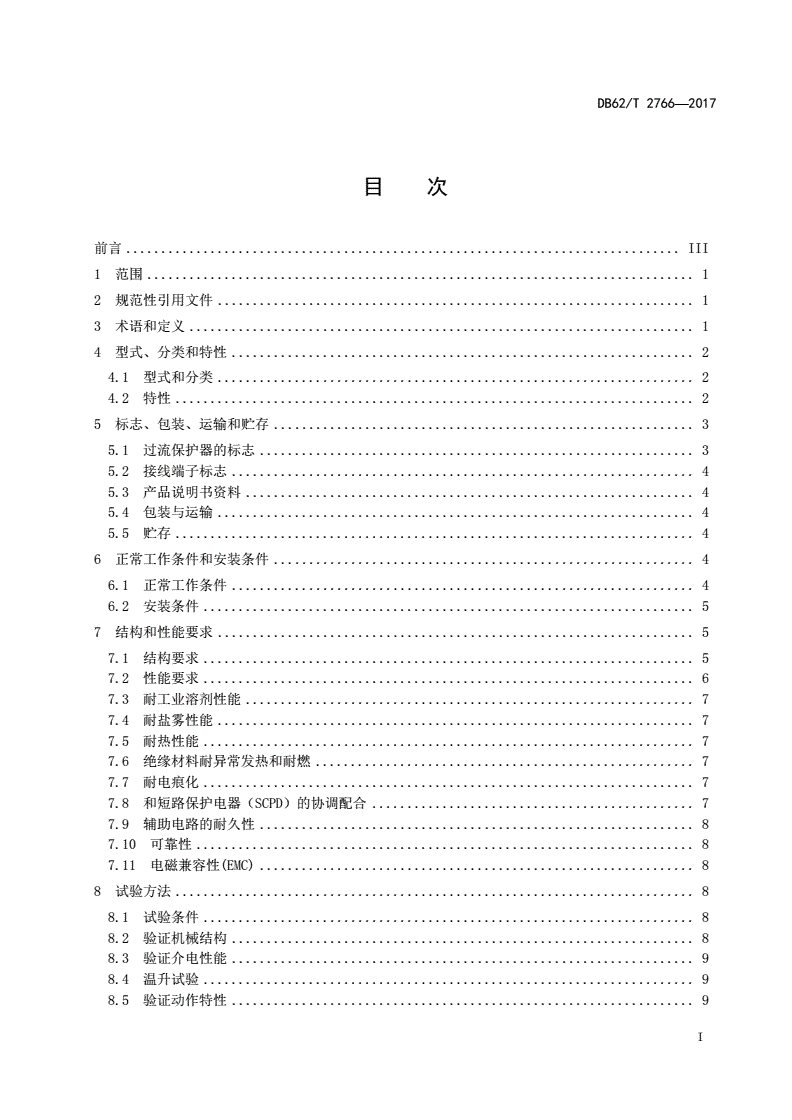

目次

前言III

1范围1

2规范性引用文件1

3术语和定义1

4型式、分类和特性2

4.1型式和分类2

4.2特性2

5标志、包装、运输和贮存3

5.1过流保护器的标志3

5.2接线端子标志4

5.3产品说明书资料4

5.4包装与运输4

5.5贮存4

6正常工作条件和安装条件4

6.1正常工作条件4

6.2安装条件5

7结构和性能要求5

7.1结构要求5

7.2性能要求6

7.3耐工业溶剂性能7

7.4耐盐雾性能7

7.5耐热性能7

7.6绝缘材料耐异常发热和耐燃7

7.7耐电痕化7

7.8和短路保护电器（SCPD）的协调配合7

7.9辅助电路的耐久性8

7.10可靠性8

7.11电磁兼容性(EMC)8

8试验方法8

8.1试验条件8

8.2验证机械结构8

8.3验证介电性能9

8.4温升试验9

8.5验证动作特性9

I

DB62/T2766—2017

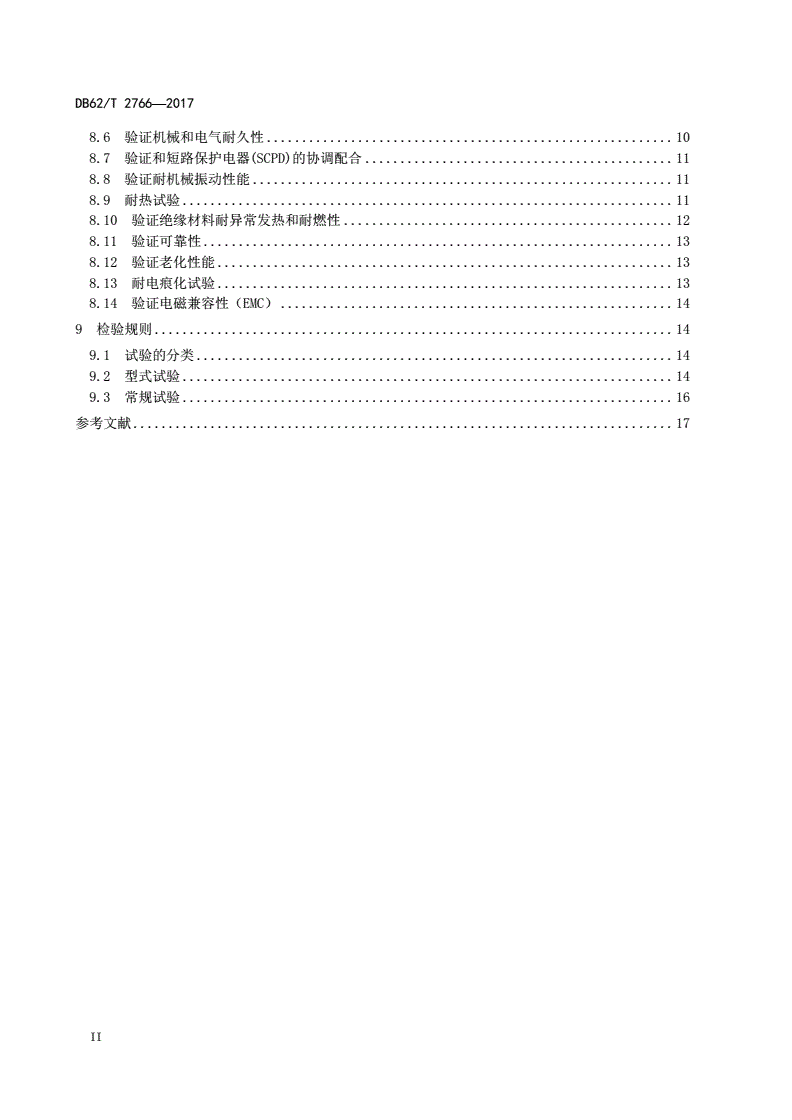

8.6验证机械和电气耐久性10

8.7验证和短路保护电器(SCPD)的协调配合11

8.8验证耐机械振动性能11

8.9耐热试验11

8.10验证绝缘材料耐异常发热和耐燃性12

8.11验证可靠性13

8.12验证老化性能13

8.13耐电痕化试验13

8.14验证电磁兼容性（EMC）14

9检验规则14

9.1试验的分类14

9.2型式试验14

9.3常规试验16

参考文献17

II

DB62/T2766—2017

前言

本标准按照GB/T1.1给出的规则起草。

本标准由甘肃电器科学研究院提出。

本标准由甘肃省电器设备标准化技术委员会（GS/TC7）归口。

本标准起草单位：甘肃电器科学研究院、天水西星电气有限责任公司、天水长城成套开关股份有限

公司。

本标准主要起草人：康志林、李平、胡新明、张双荣、刘红艳、李杰、任振军。

III

DB62/T2766—2017

电动车车用过流保护器

1范围

本标准规定了电动车车用过流保护器（以下简称过流保护器）的分类、特性、结构、电气机械性能

要求、试验方法和检验规则等。

本标准适用于机械、电磁式的电动车车用过流保护器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.17电工电子产品环境试验第2部分:试验方法试验Ka:盐雾(IEC60068-2-11:1981,IDT)

GB/T4207固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法(IEC60112:2009,IDT)

GB4208外壳防护等级（IP代码）(IEC60529:2001,IDT)

GB/T5013.1额定电压450/750V及以下橡皮绝缘电缆第1部分:一般要求(IEC60245-1:2003,IDT)

GB/T5023.1额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分:一般要求(IEC60227-1:2007,

IDT)

GB/T5169.10电工电子产品着火危险试验第10部分:灼热丝/热丝基本试验方法灼热丝装置和通

用试验方法(IEC60695-2-10:2000,IDT)

GB14048.1低压开关设备和控制设备第1部分：总则(IEC60947-1:2011,MOD)

GB14048.5低压开关设备和控制设备第5-1部分：控制电路电器和开关件机电式控制电路电器

(IEC60947-5-1:2003,IDT)

GB/T20641低压成套开关设备和控制设备空壳体的一般要求(IEC62208:2011,IDT)

JB/T3085电力传动控制装置的产品包装与运输规程

QC/T413汽车电气设备基本技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

过流保护器overcurrentprotector

用分断过电流来保护电路或电路部件免受过电流损坏的电器。

3.2

过电流over-current

超过额定电流的任何电流。

3.3

(机械式)开关switch(mechanical)

1

DB62/T2766—2017

在正常的电路条件下(包括过载工作条件)能接通、承载和分断电流，也能在规定的非正常条件下(例

如过电流条件下)承载电流一定时间的一种机械开关电器。

3.4

短路保护电器（SCPD）shortcircuitprotectivedevice

用分断短路电流来保护电路或电路部件免受短路电流损坏的电器。

3.5

脱扣器release

与机械开关电器相连的、用它来释放保持机构而使开关电器打开或闭合的电器。

3.6

操动器actuator

将外部操动力施加到操作系统上的部件。

3.7

接线端子terminal

用来与外部电路进行电气连接的电器导电部分。

3.8

电气间隙electricalclearance

两个导电部件间最短的直线距离。

3.9

爬电距离creepagedistance

两导电部件间沿绝缘材料表面的最短距离。

3.10

冲击耐压impulsewithstandvoltage

在规定的试验条件下，不造成击穿的具有一定形状和极性的冲击电压最高峰值。

3.11

工频耐压powerfrequencywithstandvoltage

在规定的试验条件下，不引起击穿的工频正弦电压有效值。

4型式、分类和特性

4.1型式和分类

4.1.1按操作机构的控制方法分：

a)人力操作；

b)动力操作。

4.1.2按是否适合隔离分：

a)适合隔离；

b)不适合隔离。

4.1.3按安装方式分:

a)固定式；

b)插入式；

c)抽屉式。

4.2特性

2

DB62/T2766—2017

4.2.1特性概述

过流保护器应在流经回路导体的过电流引起对绝缘、接头、端子或导体周围的物料有损害的热效应

或机械效应危险之前，分断在分段能力范围内的过电流。过流保护器的特性应由以下几个项目来说明：

a)接线和使用方式；

b)防护等级；

c)额定电压（Ue）；

d)额定电流（In）；

e)额定接通分断能力（Im）；

f)包括电气间隙和爬电距离的绝缘配合；

g)额定限制短路电流（Inc）。

4.2.2额定值

4.2.2.1额定工作电压（Ue）

制造厂规定的与过流保护器性能有关的电压值。

注：同一台过流保护器可规定几个额定电压。

4.2.2.2额定绝缘电压（Ui）

制造厂规定的与过流保护器的介电试验电压和爬电距离有关的电压值。除非另有规定，额定绝缘电

压是过流保护器的最大额定电压值。任何情况下，最大额定电压不应超过额定绝缘电压。

4.2.2.3额定电流（In）

制造厂规定的过流保护器在不间断工作制下能够承载的电流。额定电流的优选值是：6A、8A、10A、

16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、300A、

400A。

注：额定电流400A以上由制造商与用户协商解决。

4.2.2.4额定接通分断能力（Im）

制造厂规定的过流保护器在规定条件下能接通、承载和分断的预期电流的有效值。

4.2.2.5额定限制短路电流(Inc)

制造厂规定的由一个SCPD保护的过流保护器在规定的条件下能够承受的预期电流有效值，而不遭

受任何妨碍其功能的变化，见7.4的规定。

5标志、包装、运输和贮存

5.1过流保护器的标志

5.1.1每个过流保护器应用耐久的方法在清晰易见的表面标志下列内容：

a)制造厂名称或商标；

b)型号、目录号或系列号；

c)额定电压

d)额定电流；

3

DB62/T2766—2017

e)防护等级(仅在高于IP4X时)；

5.1.2额定电压和额定电流标志可以仅用数字表示。这些数字应排成一行，用一根斜线隔开或不隔开；

或将额定电流数字放在额定电压数字的上方并用一根水平线隔开。

5.1.3电源种类的标志应紧靠额定电流和额定电压的标志放置。使用符号时，应如下所示：

a)安培A；

b)伏特V。

示例：

电流、电压16A220V，或16/220等。

5.2接线端子标志

过流保护器的所有接线端子应有清晰的标志，以指导用户正确接线。

5.3产品说明书资料

过流保护起的产品说明书应包含以下资料：

a)指导用户每次使用前应试验过流保护器的说明，并作为正常工作程序的操作步骤；

b)如果过流保护器不能按说明的要求正确动作，则应停止使用的说明；

c)任何合适软电缆安全接线的详细说明，包括按照GB5023.1和GB5013.1中电缆芯线的数量和

颜色、导线的最小和最大截面积以及长度等（如果必要时）；

通过直观检查来验证。

5.4包装与运输

A过流保护器的包装与运输应符合JB/T3085。

5.5贮存

过流保护器不得曝晒及淋雨，应存放在空气流通、周围介质温度在-25℃～+55℃范围内、空气最大

相对湿度不超过90%、(相对于空气温度20℃±5℃时)及无腐蚀性气体的场所。

6正常工作条件和安装条件

6.1正常工作条件

6.1.1周围空气温度

周围空气最高温度为+60℃，最低为-40℃；最高温度为+60℃时，空气的相对湿度不超过50%，周

围空气最大相对湿度不大于90%。在较低的温度下可以允许有较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

注：对于使用在周围空气温度高于+60℃(例如在锻压车间、锅炉房、热带国家)或低于－40℃的过流保护器，应根据

有关产品标准(如适用时)或根据制造商和用户的协议进行设计和使用。制造商样本中给出的数据可以代替上述

协议。

6.1.2海拔

安装地点的海拔不超过2000m。

注：对用于海拔高于2000m的过流保护器，需要考虑到空气冷却作用和介电强度的下降。对用于上述条件下运行的

过流保护器应根据制造商和用户的协议进行设计或
