GB/T 18424-2001 橡胶和塑料软管 氙弧灯曝晒 颜色和外观变化的测定

GB/T18424-2001

、‘

前曰

本标准是等效采用国际标准ISO11758:1995橡《胶和塑料软管一氛弧灯曝晒一颜色和外观变化的

测定》制定的。

本标准与国际标准ISO11758:1995的主要差异如下：

—在引用标准中删除了对CIE出版物No.85:1989太《阳光光谱辐照度》的引用。

本标准的附录A、附录B和附录C都是标准的附录。

本标准由国家石油和化学工业局提出。

本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口。

本标准起草单位：中橡集团沈阳橡胶研究设计院。

本标准主要起草人：王秀梅。

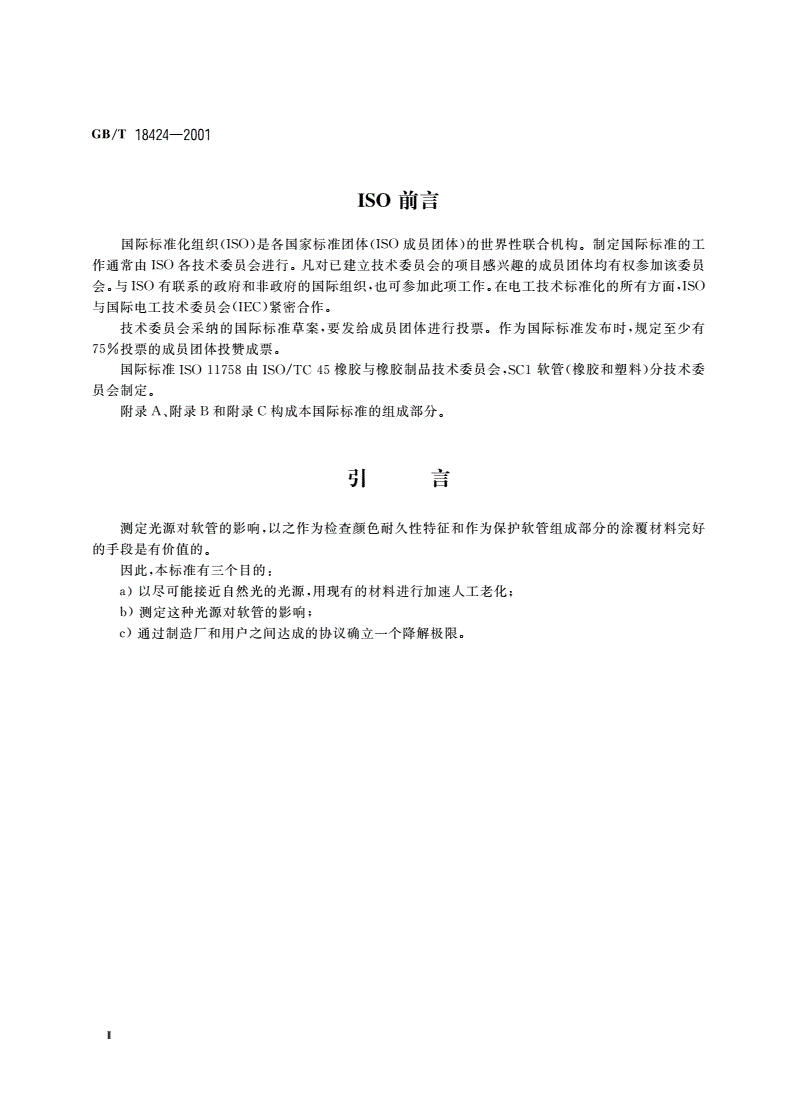

GB/T18424-2001

icnar台

A"V曰明「习

国际标准化组织I（SO）是各国家标准团体(I（SO成员团体）的世界性联合机构。制定国际标准的工

作通常由ISO各技术委员会进行。凡对已建立技术委员会的项目感兴趣的成员团体均有权参加该委员

会。与ISO有联系的政府和非政府的国际组织，也可参加此项工作。在电工技术标准化的所有方面，ISO

与国际电工技术委员会I（EC）紧密合作。

技术委员会采纳的国际标准草案，要发给成员团体进行投票。作为国际标准发布时，规定至少有

75％投票的成员团体投赞成票。

国际标准ISO11758由ISO/TC45橡胶与橡胶制品技术委员会，SC1软管橡（胶和塑料）分技术委

员会制定。

附录A、附录B和附录C构成本国际标准的组成部分。

、林

引「习

测定光源对软管的影响，以之作为检查颜色耐久性特征和作为保护软管组成部分的涂覆材料完好

的手段是有价值的。

因此，本标准有三个目的：

a）以尽可能接近自然光的光源，用现有的材料进行加速人工老化；

b）测定这种光源对软管的影响；

c）通过制造厂和用户之间达成的协议确立一个降解极限。

中华人民共和国国家标准

橡胶和塑料软管氮弧灯曝晒GB/T18424-2001

eqvISO11758：1995

颜色和外观变化的测定

Rubberandplasticshoses-Exposuretoaxenonarclamp-

Determinationofchangesincolourandappearance

替告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所

有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。

范围

本标准规定了将橡胶和塑料软管暴露于实验室光源下，以评价其在这种暴露条件下产生的颜色和

外观变化的方法。

注：在多种光源中选择氛弧光，是由于在经过适当滤光和处理后，氛弧光产生更类似于日光的光谱。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB250-1995评定变色用灰色样卡i（dtISO105/A02:1993)

GB/T8426-1998纺织品色牢度试验耐光色牢度日光e（qvISO105-3101:1994)

GB/T12831-1991硫化橡胶人工气候氛（灯）老化试验方法n（eqISO4665-3:1987)

ISO4665:1998硫化和热塑性橡胶－一耐候性

3原理

将橡胶或塑料软管在无应力和规定的环境中暴露于来自氨弧灯的辐射以预先规定的周期；然后检

查，以目视评价颜色和外观的任何变化。

注：根据生产厂商和用户之间的协议，也可以使用其他暴露条件和评价其他参数。

4装置

4.1试验室光源

4.1.1石英罩氛弧灯，在从270nm以下的紫外光通过可见光谱到进人红外光的范围内发射辐射线。

为了模拟直接自然暴露，辐射能应经过滤光，以提供一种非常接近地球日光的光谱能量分布方（

法A)。

在模拟通过窗玻璃滤光的日光时，应使用能减少320nm以下波长的辐射强度的滤光器方（法B)o

当试样的加热逆向影响光化学反应速率或在快速直接自然暴露期间引起热降解时，使用减少非光

化红外能的滤光器可能是合乎需要的。

氨弧和滤光器的性能在使用时由于老化易发生变化，因此应以适当的间隔期予以更换。此外，氨弧

和滤光器由于积累的灰尘其性能也易发生变化，因此应在适当的间隔期予以清洁。氮弧和脾光器的更换

中华人民共和国国家质盘监督检验检疫总局2001一08-28批准2002-05-01实施

GB/T18424-2001

和清洁应按承制方或供货方的说明书进行。

4.1.2关于来自经过滤的氛弧光源的UV辐射线的波长分布推荐值以及其误差范围，在人工天候时

方（法A）列于表1，在模拟暴露于窗玻璃后的日光时方（法B）列于表20

表1人工天候方（法A）用的相对光谱辐射强度

波│长，几│相对光谱辐射强度

n│rn│％│

2│9001成800│100"

A<│290│0

2│90<A簇320│0.6士0.2

3│20+<-360│4.2士0.5

3│60+<400│6.2士0.1

1│）在290nm-800nm范围内的光谱辐射强度定义为1000o0│

表2窗玻璃后日光方（法B）用的相对光谱辐射强度

波│长，又│
