DB41/T 563-2017 道路运输液体危险货物罐式车辆金属常压罐体定期检验规程

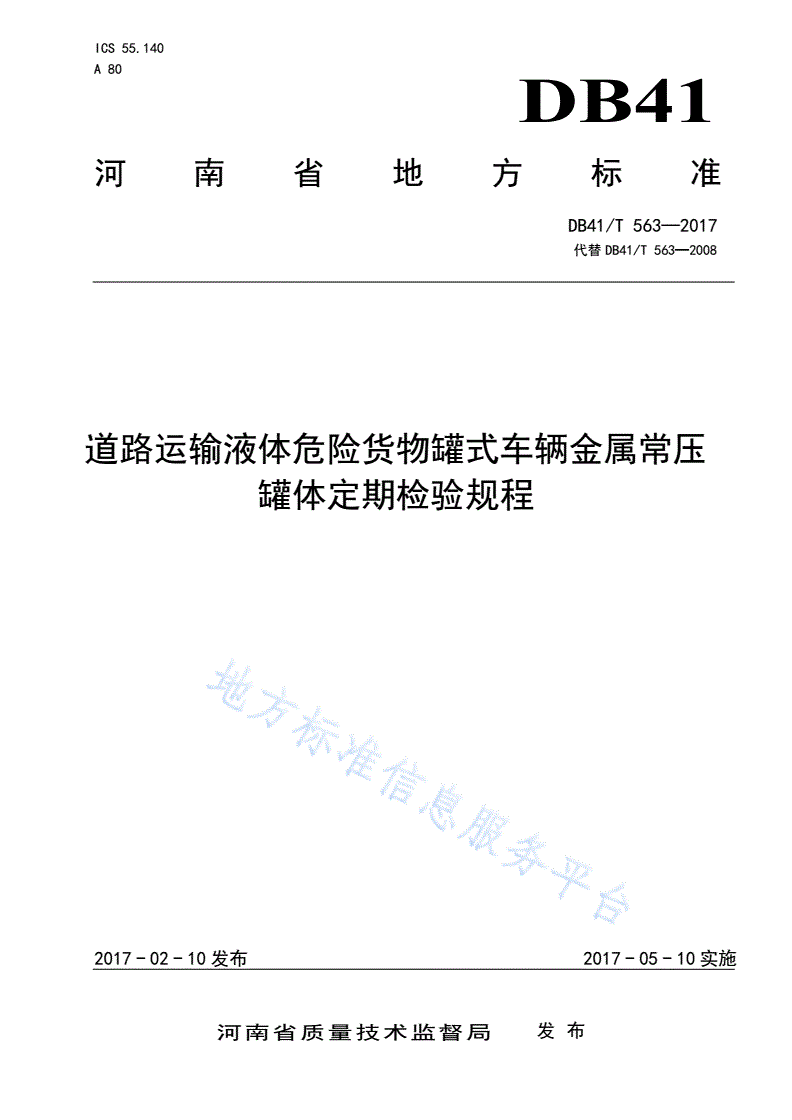

ICS55.140

A80

DB41

河南省地方标准

DB41/T563—2017

代替DB41/T563—2008

道路运输液体危险货物罐式车辆金属常压

罐体定期检验规程

2017-02-10发布2017-05-10实施

河南省质量技术监督局发布

DB41/T563—2017

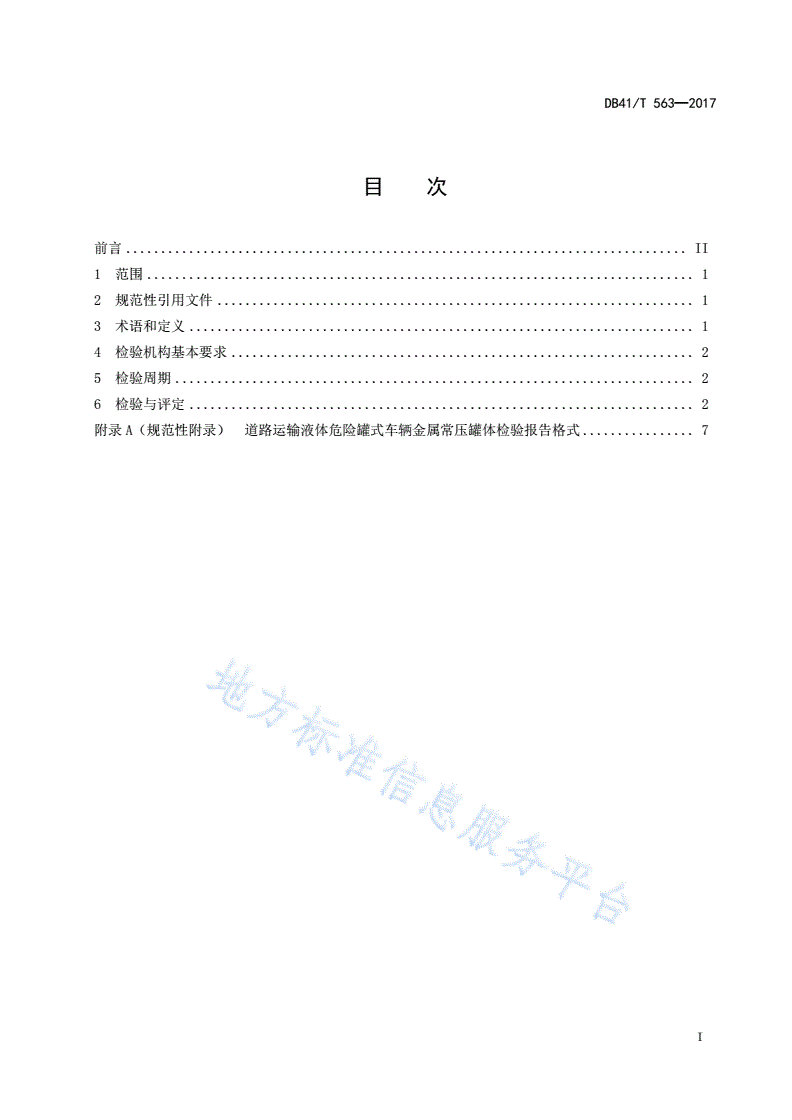

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4检验机构基本要求..................................................................2

5检验周期..........................................................................2

6检验与评定........................................................................2

附录A（规范性附录）道路运输液体危险罐式车辆金属常压罐体检验报告格式................7

I

DB41/T563—2017

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替DB41/T563—2008《道路运输液体危险货物罐式车辆金属常压罐体定期检验规程》，与

DB41/T563—2008相比主要技术变化如下：

——增加了检验机构资质和检验人员资格的要求；

——修改了检验的内容和方法；

——对检验结论进行了重新规定。

本标准由河南省承压类特种设备标准化技术委员会提出并归口。

本标准主要起草单位：河南省锅炉压力容器安全检测研究院、济源市中德检测科技有限公司。

本标准主要起草人：张栓成、崔晓威、韩晓明、李冀、李占斌、杨明、张平。

本标准参加起草人：刘振刚、周继龙、韩瑞亭、马久斌、汤发全、王新年、闫继伟、郑颖峰、吕大

滨、郝浩杰、刘可冉、郭俊华、姜卫东、彭建良、谢建、王瑛、张小武。

本标准于2008年12月首次发布，2016年12月第一次修订。

II

DB41/T563—2017

道路运输液体危险货物罐式车辆金属常压罐体

定期检验规程

1范围

本标准规定了道路运输液体危险货物罐式车辆金属常压罐体定期检验的术语和定义、检验机构基本

要求、检验周期、检验与评定。

本标准适用于GB18564.1—2006规定范围的金属常压罐体的定期检验与评定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB18564.1—2006道路运输液体危险货物罐式车辆第1部分：金属常压罐体技术要求

NB/T47013.1承压设备无损检测第1部分：通用要求

NB/T47013.2承压设备无损检测第2部分：射线检测

NB/T47013.3承压设备无损检测第3部分：超声检测

NB/T47013.4承压设备无损检测第4部分：磁粉检测

NB/T47013.5承压设备无损检测第5部分：渗透检测

NB/T47013.7承压设备无损检测第7部分：目视检测

3术语和定义

GB18564.1—2006界定的以及下列术语和定义适用于本文件。

3.1

液体

在50℃时蒸汽压力不大于0.3MPa（绝对压力）或在20℃（绝对压力）下不完全是气态，在0.1013

MPa（绝对压力）下熔点不大于20℃的货物。

3.2

液体危险货物

具有爆炸、易爆、易燃、有毒、感染、腐蚀等危险特性，在运输、生产、经营、使用和处置中，容

易造成人身伤亡，财产损毁或环境污染而需要特别防护的液体货物。

3.3

罐体

由筒体、封头、人孔、接管、和装卸口等构成的封闭容器。

3.4

安全附件

安装与罐体上的安全泄放装置（呼吸阀、安全阀、爆破片装置、安全阀和爆破片串联组合装置和排

放系统等）紧急切断装置、液位测量装置、温度测量装置及静电装置等能起安全保护作用的附件的总称。

1

DB41/T563—2017

3.5

罐体修理

对罐体主要元件进行更换、矫形、挖补等不导致罐体参数、介质和用途等安全技术性能指标改变的

活动。

3.6

罐体改造

对罐体主要元件进行增减或其他导致罐体参数、介质和用途等安全技术性能指标改变的活动。

4检验机构基本要求

4.1检验机构资质

检验机构应具备下列资质之一：

a)压力容器汽车罐体检验资质(RD7)；

b)危险化学品包装物、容器产品生产许可证检验资质。

4.2检验人员资格

检验人员应具备下列条件：

a)检验部门应持有质检部门颁发的压力容器检验员证或经质检部门认可的其他相应资格；

b)无损检测人员应具有Ⅱ级或以上资格证；

c)报告编制人员应具有检验员资格，且是参与检验人员；

d)报告审核人员应具有质检部门颁发的压力容器检验师资格；

e)报告批准人员应为检验机构的负责人或授权技术负责人。

4.3检验机构质量管理体系要求

检验机构应建立罐体检验的质量管理体系。

5检验周期

在正常使用情况下，检验周期一般应为一年；在使用过程中存在以下情况之一的，应重新进行检验

或者缩短检验周期：

a)罐体修理后；

b)罐体改造后；

c)罐体停用超过一个检验周期，重新使用之前；

d)车辆发生交通事故造成罐体变形、损伤、管路损坏等影响安全运行缺陷的；

e)使用单位对罐体的安全可靠性怀疑的。

6检验与评定

6.1检验项目

罐体检验项目应包括：

a)罐体质量技术档案资料审查；

b)罐体宏观检验；

2

DB41/T563—2017

c)罐体壁厚测量；

d)罐体安全附件及承压件的检查；

e)无损检测；

f)检验人员认为有必要进行的其他检验项目。

6.2检验程序

检验程序一般如下：双方签订委托检验协议→罐体质量技术档案资料审查→罐体外部检查→罐体内

部检查（必要时）→罐体与底盘连接部位检查→厚度测量→管路系统和阀门检查→无损检测→安全附件

检查→表面漆色、铭牌和标志检查→检验记录→检验报告编制和签发。

6.3检验前准备

6.3.1委托单位的准备工作

检验前，委托单位的准备工作应包括以下内容：

a)委托单位负责罐体检验前的准备工作，包括罐体的清洁和必要时的蒸煮、清洗置换；

b)委托单位应提供罐体的所有档案资料，并对所提供资料的真实性负责；

c)委托检验的罐体应为已经公安部门核发号牌并在合格有效期内车辆上的罐体；

d)委托单位和检验机构应签订委托检验协议。

6.3.2检验机构的准备工作

检验前，检验机构应进行以下准备工作：

a)检验机构应按照通用方案进行检验，对于盛装有毒有害介质的罐体检验应有专用的检验方案；

b)检验前应检查罐体是否进入规定检验区域，并有可靠的设施防止车辆及罐体的滑动或滚动，对

于介质为易燃易爆的罐体检验应将罐体导静电装置可靠接地；

c)检验现场应设置警示、防护区域标志，配备必要的消防、急救、通信器材；

d)检验机构应对检验所用仪器和工具进行检查，保证强制计量器在检定有效期内，所用电器设备

应可靠绝缘且加装漏电保护装置，并尽量采用安全电压；

e)需要进入罐内进行检验的，检验机构应检查确认罐体内的空间是否符合检验要求，并进行含氧

量和可燃气体含量测定，保证无刺激性气味，无毒气，含氧量符合要求；

f)进入罐体内部检验前应有专人在罐体外部做好监护工作，并建立可靠的通信保障，同时清点带

入罐体内部的仪器、工具；

g)检验期间罐体不应受到阳光直晒，露天检验应避免在恶劣天气进行，雷雨天气不得进行露天检

验；

h)为检验搭设的脚手架和轻便梯等设施必须安全牢固（对离地面3m以上的脚手架要设置安全护

栏）；

i)需动火或打磨时，应严格按照有关规定办理相关手续；

j)检验前及检验过程中委托单位和检验机构应按照相关标准、规范要求，并按照以上要求对检验

条件进行检查确认，对不符合要求的应协商解决。

6.4检验内容和方法

6.4.1罐体质量技术档案资料审查

检验前，检验人员一般需要审查以下资料：

3

DB41/T563—2017

a)首次检验审查资料至少包括：产品合格证，产品安全性能监督检验证书，产品质量证明书，产

品竣工图，产品使用说明书，罐体安全附件质量证明书；

b)非首次检验的罐体重点审查：罐体维修改造记录，罐体在车辆事故中损毁记录，前一个周期的

检验报告。

6.4.2罐体宏观检查

主要检查罐体外表面，有无腐蚀、磨损、凹陷、变形、泄露及其他可能影响运输安全性的问题，一

般包括以下内容：
