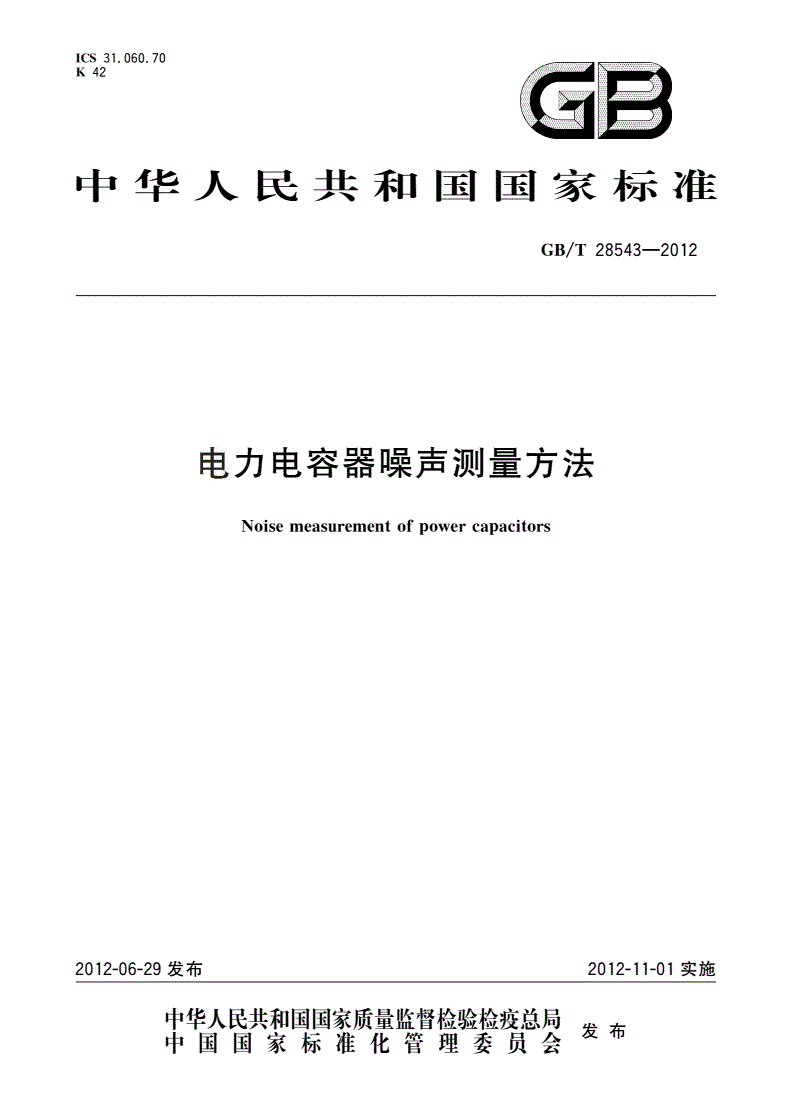

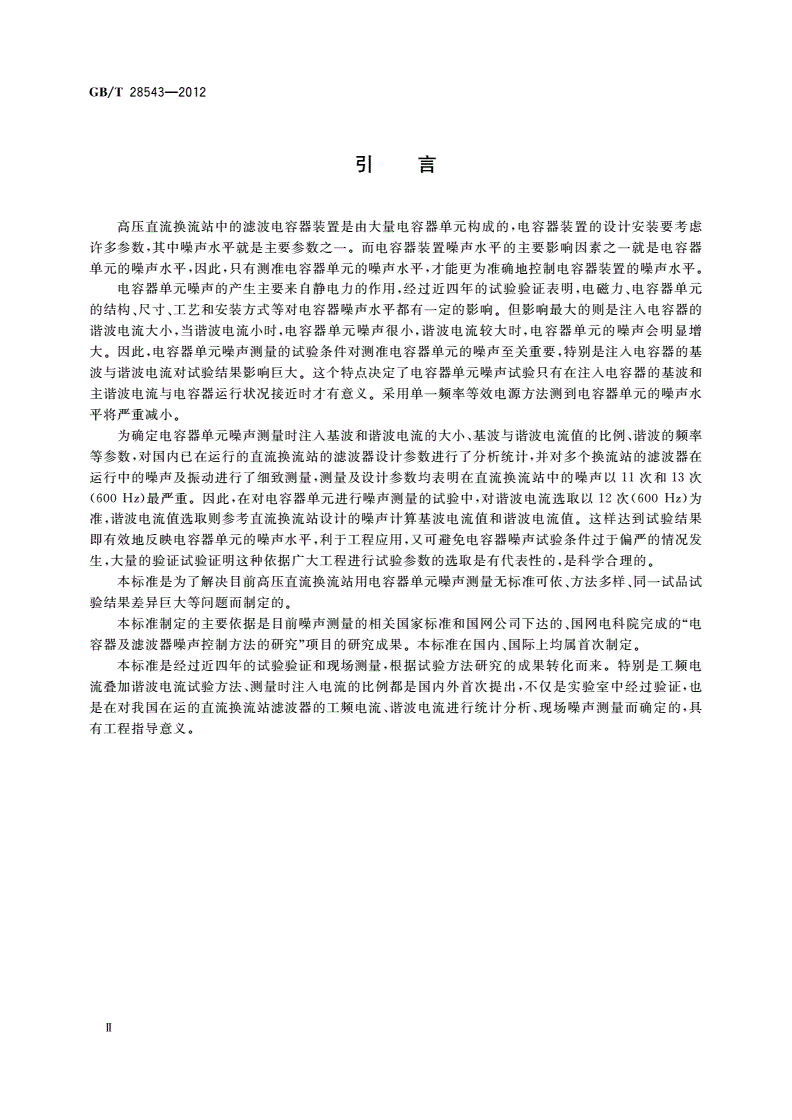

GB/T 28543-2012 电力电容器噪声测量方法

ICS31.060.70

K42

中华人民共和国国家标准

GB/T28543—XXXX

代替GB/T28543—2012

电力电容器噪声测量方法

Noisemeasurementofpowercapacitors

XXXX-XX-XX发布XXXX-XX-XX实施

GB/T28543—XXXX

目次

前言II

1范围1

2规范性引用文件1

3术语和定义1

4噪声测量3

5试验报告7

附录A（规范性附录）电力电容器噪声测量面上的传声器布置9

附录B（规范性附录）电力电容器噪声测试报告典型格式11

I

GB/T28543—XXXX

前言

本标准按照GB/T1.1—2009给出的规则编写。

本标准代替GB/T28543—2012《电力电容器噪声测量方法》，与GB/T28543—2012相比，主要变化

如下：

——增加了适用范围（见第1章）；

——更新了规范性引用文件（见第2章）；

——增加了产品布置及测量条件（见第4章）；

——修改了测点布局以及布局规则（见第4章）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国电器工业协会提出。

本标准由全国电力电容器标准化技术委员会（SAC/TC45）归口。

本标准起草单位：中国电力科学研究院、西安高压电器研究院有限责任公司、……。

本标准主要起草人：……。

本标准于2012年6月首次发布，XXXX年X月第一次修订。

II

GB/T28543—XXXX

电力电容器噪声测量方法

1范围

本标准规定了电力电容器单元的声压级测量方法，并以此来确定电力电容器单元的声功率级。

本标准适用于标称电压1kV及以上、频率为50Hz的交流电力系统用并联电容器单元、交流滤波电

容器单元、直流滤波电容器单元，其他电力电容器单元可参考本标准执行。

本标准不适用于下列电容器：

——高度小于0.8m的电容器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.16—1996电工术语电力电容器

GB/T3222.1—2006声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法

GB/T3241电声学倍频程和分数倍频程滤波器

GB/T3767—2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法

GB/T3785.1电声学声级计第1部分规范

GB/T3947—1996声学名词术语

GB/T6882—2016声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法

3术语和定义

GB/T3947—1996、GB/T2900.16—1996和GB/T3767—2016界定的以及下列术语和定义适用于本文

件。

3.1

噪声noise

断续或统计上随机的不需要的声音，在本标准中专指人耳可听声音范围。

注：改写GB/T3947—1996，定义2.11。

3.2

声压soundpressure

p

有声波时，媒质中的压力与静压的差值。单位为帕[斯卡]（Pa）。

注1：一般使用时，声压是有效声压的简称。有效声压是在一段时间内瞬时声压的方均根值，这段时间应为周期的

整数倍或长到不影响计算结果的程度。

注2：声压的瞬时值、平均值、峰值、最大值或峰到峰值等应分别注明为瞬时声压、平均声压、峰值声压、最大声

压或峰到峰值声压等。

[GB/T3947—1996，定义2.21]

1

GB/T28543—XXXX

3.3

声压级soundpressurelevel

L

p

声压与基准声压之比的以10为底的对数乘以2，单位为贝[尔]（B）。但通常用dB为单位，基准

p0

声压必须指明。

注：基准声压为：

1.20μPa（空气中）；

2.1μPa（水中）。

2

p

Lp10lg2

p0

[GB/T3947—1996，定义2.47]

3.4

声功率soundpower（soundenergyflux）

W

W

单位时间内通过某一面积的声能。单位为瓦（）。

注1：声波为纵波时，声功率用下式表示：

T

W1/TdSpu0dt

0

S

式中：

p——瞬时声压，单位为帕（Pa）；

u0——瞬时质点速度在面积S法线方向n的分量，单位为米每秒（m/s）；

2

S——面积，单位为平方米（m）；

t——时间，单位为秒（s）；

T——周期的整数倍，或长到不影响计算结果的时间，单位为秒（s）。

注2：在自由平面波或球面波上，通过面积S的平均声功率（时间平均）为：

Wp2Scos/c

式中：

22

p——有效声压平方的时间平均，单位为平方帕（Pa）；

3

ρ——媒质密度，单位为千克每立方米（kg/m）；

c——声速，单位为米每秒（m/s）；

θ——面积S的法线与波法线所成的角度。

[GB/T3947—1996，定义2.30]

3.5

声功率级soundpowerlevel

L

W

声功率与基准声功率之比的以10为底的对数，单位为贝[尔]（B）。但通常用分贝(dB)为单位，基

准声功率必须指明。

2

GB/T28543—XXXX

注：基准声功率为1pW。

[GB/T3947—1996，定义2.49]

3.6

基准发射面principalradiatingsurface

基准发射面是指围绕试品的假想表面，认为声音是从该面发出来的。电力电容器的基准发射面通常

是指由电容器12条边（包括套管）构成的长方体。

3.7

测量轮廓线prescribedcontour

与基准发射面相距某一规定水平距离（即测量距离）的水平线，各测量点位于此线上。

3.8

测量面measurementsurface

S

面积为，包围被测声源并在其上面布置传声器测点测量声压级的假想面，它终止于声源所在的

反射面。

[GB/T3767—2016，定义3.14]

3.9

背景噪声backgroundnoise

L

dp

来自被测噪声源以外所有的其他声源的所有噪声。

注：背景噪声包括空气噪声、结构振动噪声和仪器中的电噪声。

[GB/T3767—2016，定义3.15]

3.10

合成声压级synthesisofsoundpressurelevel

两个或多个声源产生的声压级在声场中某点的叠加值。

3.11

基波电源fundamentalpower

滤波器接入的交流系统其额定频率对应的功率源。

3.12

滤波电容器filtercapacitor

与其他元器件配合用来减少网络谐波的电力电容器。

[GB/T2900.16—1996，定义2.1.7]

4噪声测量

4.1测量条件

4.1.1电容器电源注入要求

4.1.1.1并联电容器电源注入要求

并联电容器最大允许注入电流约定为：基波电流不大于1.1（为电容器额定电流）谐波电流。

II

NN

按直流换流站中并联电容器的噪声计算谐波电流中的主谐波进行选取。一般选5次和7次谐波电流或

5次和7次的合成电流，谐波电流值不大于10%IN。

3

GB/T28543—XXXX

4.1.1.2滤波电容器电源注入要求

滤波电容器最大允许注入电流约定为：基波电流和谐波电流的合成电流的合成电流约为0.90IN，

谐波按直流换流站中11/13或12次滤波器的噪声计算谐波电流中的主谐波选取，一般选11、13次或11和

13次的合成电流值。

4.1.1.3直流滤波电容器电源注入要求

仅考虑0.30IN的谐波电流的注入，谐波电流频率为600Hz不考
