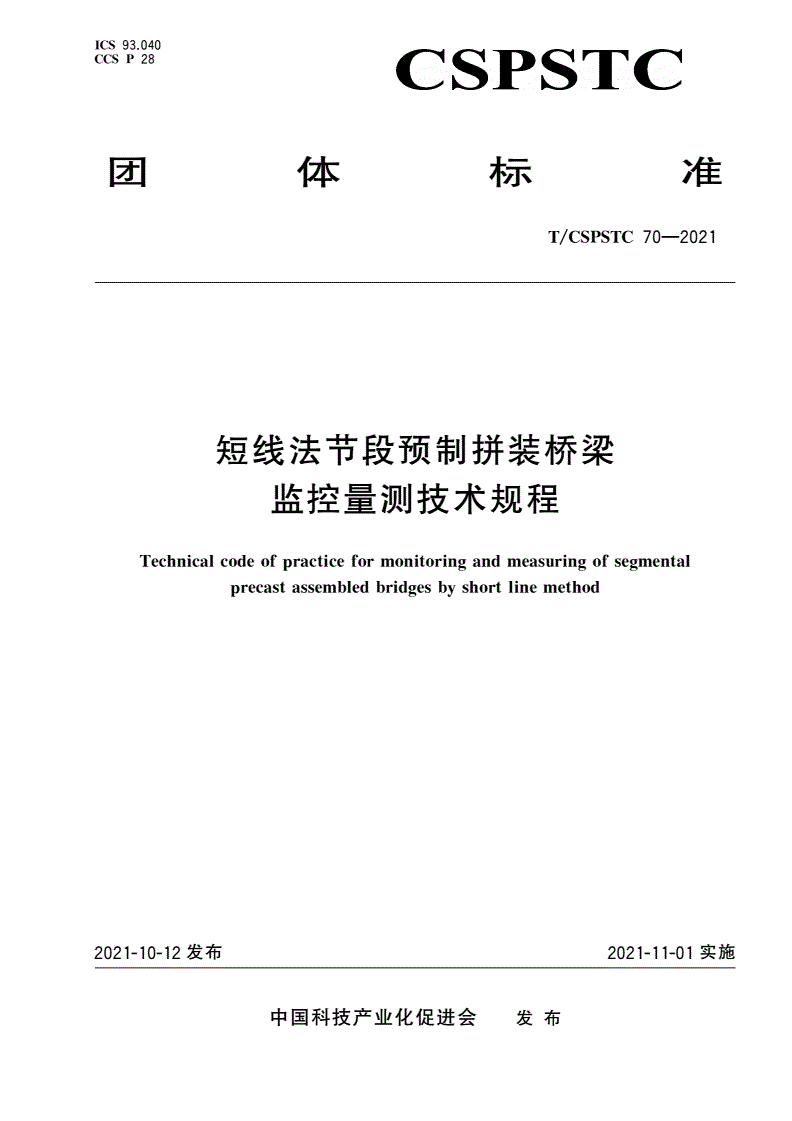

T/CSPSTC 70-2021 短线法节段预制拼装桥梁监控量测技术规程

ICS93040

CCSP.28

团体标准

T/CSPSTC70—2021

短线法节段预制拼装桥梁

监控量测技术规程

Technicalcodeofpracticeformonitoringandmeasuringofsegmental

precastassembledbridgesbyshortlinemethod

2021-10-12发布2021-11-01实施

中国科技产业化促进会发布

T/CSPSTC70—2021

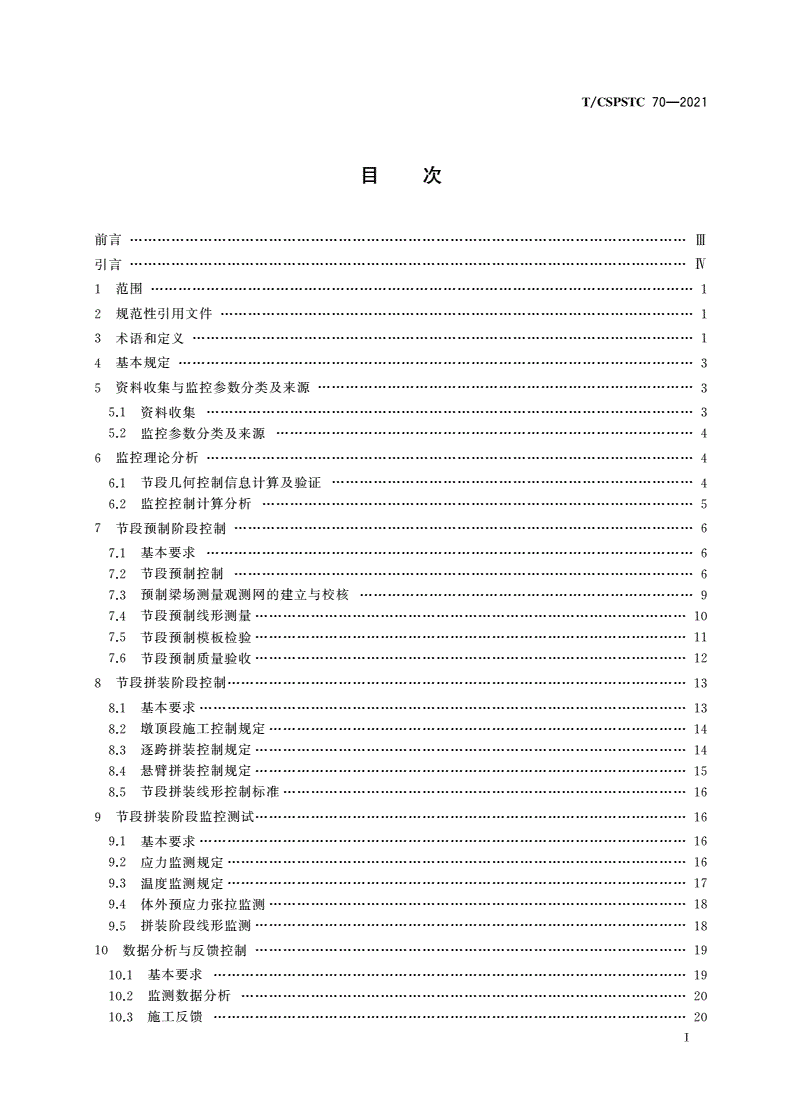

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

基本规定

4…………………3

资料收集与监控参数分类及来源

5………………………3

资料收集

5.1……………3

监控参数分类及来源

5.2………………4

监控理论分析

6……………4

节段几何控制信息计算及验证

6.1……………………4

监控控制计算分析

6.2…………………5

节段预制阶段控制

7………………………6

基本要求

7.1……………6

节段预制控制

7.2………………………6

预制梁场测量观测网的建立与校核

7.3………………9

节段预制线形测量

7.4…………………10

节段预制模板检验

7.5…………………11

节段预制质量验收

7.6…………………12

节段拼装阶段控制

8………………………13

基本要求

8.1……………13

墩顶段施工控制规定

8.2………………14

逐跨拼装控制规定

8.3…………………14

悬臂拼装控制规定

8.4…………………15

节段拼装线形控制标准

8.5……………16

节段拼装阶段监控测试

9…………………16

基本要求

9.1……………16

应力监测规定

9.2………………………16

温度监测规定

9.3………………………17

体外预应力张拉监测

9.4………………18

拼装阶段线形监测

9.5…………………18

数据分析与反馈控制

10…………………19

基本要求

10.1…………………………19

监测数据分析

10.2……………………20

施工反馈

10.3…………………………20

Ⅰ

T/CSPSTC70—2021

监测成果及要求

11………………………21

主要控制指标要求

11.1………………21

成果文件要求

11.2……………………21

附录资料性节段预制及拼装监控量测常用表单

A()…………………22

参考文献

……………………27

Ⅱ

T/CSPSTC70—2021

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由湖南省交通规划勘察设计院有限公司提出

。

本文件由中国科技产业化促进会归口

。

本文件起草单位湖南省交通规划勘察设计院有限公司广东冠粤路桥有限公司浙江交工集团股

:、、

份有限公司铁正检测科技有限公司中电建路桥集团有限公司中铁上海工程局集团第五工程有限公

、、、

司通号郑州电气化局郑州铁路工程有限公司山东博远重工有限公司中铁十四局集团第三工程有

、()、、

限公司广东瀚阳轨道信息科技有限公司瀚阳国际工程咨询有限公司重庆市市政设计研究院有限公

、、、

司中铁大桥科学研究院有限公司中铁十六局集团第四工程有限公司中南大学土木工程学院安庆市

、、、、

水利局创新联盟认证中心有限公司标准联合咨询中心股份公司

、、。

本文件主要起草人刘榕李自坤吴坤平杨晖张宇章立峰唐俊谭庆才王立峰张国刚

:、、、、、、、、、、

曹淑亮向建军杜勇立戴小冬徐淑亮雷文斌汪操根邓洪钧李春生刘国飞刘晖何鹏谢红星

、、、、、、、、、、、、、

李毅王广松阳发金何永平叶飞灵魏利强周锋孟令强王加明杜春林管仁杰何祖发史建朋

、、、、、、、、、、、、、

袁建新董海英贾光辉侯文崎杨彦岭张争国谭青锋陈建军曾振华黄斌王振邦卢成绪

、、、、、、、、、、、、

郝宇花

。

Ⅲ

T/CSPSTC70—2021

引言

短线法节段预制拼装桥梁施工工艺具有大规模工厂标准化预制环保施工质量好可缩短施工工

、、、

期等特点现场施工时可节约施工支架费用及减少对桥下净空的影响在城市交通影响大或对环境保

,,,

护要求高的区域使用具有非常明显的优势随着短线法节段预制拼装工艺在桥梁工程中的不断运用

。,

工艺运用于大跨径桥梁及复杂路线的情形增多施工控制面临的技术挑战越来越大更加依赖施工监控

,,

量测的技术指导目前与短线法节段梁预制与拼装相关的标准主要从设计和施工验收角度起草暂无

。,

与短线法节段预制拼装监控量测工作相关的技术标准面对各种复杂或特殊条件下的节段施工需要

。,

在施工控制处理方法上还存在诸多盲区

。

本文件从施工控制技术和监测角度对短线法节段预制节段拼装相关控制技术进行梳理结合工

,、,

程经验对一些空白指标进行了规定主要从范围规范性引用文件术语和定义基本规定资料收集与

。、、、、

监控参数分类及来源监控理论分析节段预制阶段控制节段拼装阶段控制节段拼装阶段监控测试

、、、、、

数据分析与反馈控制监测成果及要求等方面进行编写短线法节段预制拼装施工监控量测工作主要包

、,

括施工过程仿真计算预制控制方法拼装控制方法参数监测监测数据分析和反馈控制等工作采用

、、、、。

本文件进行监控量测工作时尚需符合国家及行业现行标准规范的相关规定包括设计规范施工规

,、,:、

范测试标准验收标准行业管理规定等

、、、。

Ⅳ

T/CSPSTC70—2021

短线法节段预制拼装桥梁

监控量测技术规程

1范围

本文件给出了短线法节段预制拼装桥梁监控量测工作的基本规定确立了资料收集与监控参数分

,

类及来源监控理论分析节段预制阶段控制节段拼装阶段控制节段拼装阶段监控测试数据分析与

、、、、、

反馈控制监测成果及要求的程序

、。

本文件适用于采用短线法节段预制拼装工艺桥梁上部结构施工监控工作开展和施工技术指导

。

注本文件不包括桥墩等下部结构预制构件施工的相关内容涵盖了节段法悬臂拼装和逐跨拼装两种施工工艺流

:,

程主要描述了施工监控量测过程中不同施工阶段下控制方法测点布置测点放样及数据采集的精度误差

,、、、

的识别及纠偏方法等关键性工作问题

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

混凝土强度检验评定标准

GB/T50107

城市桥梁工程施工与质量验收规范

CJJ2

建筑变形测量规范

JGJ8

公路工程质量检验评定标准第一册土建工程

JTGF80/1

铁路桥涵工程施工质量验收标准

TB10415

3术语和定义

下列术语和定义适用于本文件

。

31

.

节段segment

用于拼装主梁或桥墩的混凝土预制段

。

来源

[:CJJ/T293—2019,2.1.1]

注本文件仅指主梁预制段

:。

32

.

短线法shortlinemethod

预制台座底模长度为一个节段长度依此利用已预制完成节段作为后节段的一侧端模固定的端模

,,

作为另一侧端模逐段预制的方法

,。

来源

[:CJJ/T293—2019,2.1.8]

33

.

匹配节段matchingsegment

节段匹配浇筑时作为一侧端模的已预制完成节段

,。

1

T/CSPSTC70—2021

来源

[:CJJ/T293-2019,2.1.7]

34

.

逐跨拼装spanbyspanconstruction

利用架桥机等拼装设备将预制好的整跨节段同步吊装并拼接并逐跨施加预应力的施工方法

,,。

35

.

悬臂拼装balancedcantileverconstruction

从桥墩开始两侧对称拼装预制节段形成形悬臂结构最后通过合龙实现结构体系转换的施工

,T,

方法

。

36

.

首拼节段thefirstsegmentofconstruction

拼装施工时在一批具有连续匹配关系的节段中第一块拼装的节段

,。

37

.

尾端节段thelastsegmentofconstruction

拼装施工时在一批具有连续匹配关系的节段中最后一块拼装的节段

,。

38

.

施工监控constructionmonitoringandcontrol

根据桥梁设计目标通过施工过程模拟分析现场监测及误差识别与预测对桥梁施工过程中的结

,、,

构进行反馈控制为实现设计要求的成桥结构受力与线形状态提供技术支撑的全部工作总称

,。

39

.

监控量测monitoring

在桥梁施工过程中为满足施工控制需要对结构受力状态几何状态或环境参数等进行现场量测

,,、

的工作总称

。

310

.

内力状态internalforcestate

在某一施工时刻桥梁结构的受力状态

,。

311

.

反馈控制feedbackcontrol

通过对已成结构实际状态与其预测状态间的误差进行识别与分析从而对桥梁施工状态进行判别

,,

并根据判别结果对后续施工控制参数进行调整与控制的工作总称

。

312

.

设计符合性计算checkingcalculationofdesign

在桥梁施工监控实施前期根据桥梁施工图对其主体结构施工过程及成桥状态强度刚度和稳定性

,、

计算并与设计文件进行比较分析

,。

注目的是实现设计与控制分析中对相关参数取值与施工技术要求的一致性

:。

313

.

控制计算calculationforcontrolling

为获得桥梁各个施工阶段结构内力状态和几何状态而对桥梁主体结构进行设计符合性计算事前

、

模拟计算和过程跟踪计算的工作总称

。

314

.

敏感性分析sensitivityanalysis

从定量分析的角度研究有关因素发生变化对某一个或一组关键指标影响程度的一种不确定分析

技术

。

注监控参数敏感性分析通过分析监控计算模型中输入参数变化对计算结果的影响分析各输入参数对计算结果

:,,

2

T/CSPSTC70—2021

的敏感性

。

315

.

预制线形geometricshapeofprecastconstruction

预制构件预制外形和几何尺寸

。

316

.

节段几何控制信息geometriccontrolinformationofsegment

短线法预制拼装控制所需要的节段几何信息

。

注主要包括节段两侧断面轴线点的平面及高程数据断面横坡断面梁宽节段长节段高等几何信息

:、、、、。

317

.

几何状态geometrystate

在某一施工时刻桥梁结构的空间位置状态

,。

318

.

成桥状态accomplishmentstateofbridge

二期恒载施加完成后桥梁结构几何状态和内力状态的总称

,。

4基本规定

41短线法节段预制拼装桥梁施工监控量测应依据合法有效的设计文件施工方案进行工作开展前

.、。

应熟悉相关设计施工文件资料充分了解桥梁结构特点设计意图施工工艺及质量标准等把握控制

、,、、,

重点及难点

。

42短线法节段预制拼装桥梁施工监控量测应包括监控计算分析节段预制控制及分析节段拼装控

.、、

制及分析预制及拼装现场监测等工作内容

、。

注短线法监控计算包括节段划分复核及几何控制数据计算设计符合性计算事前模拟计算和施工过程模拟计

:、、

算节段预制控制及分析节段拼装控制及分析主要利用短线法几何分析控制程序进行预制及拼装的误差预

。、

测提出反馈意见施工监测包括应力内力监测线形监测温度监测和必要的环境影响因素监测

,。()、、。

43短线法节段预制拼装桥梁施工监控量测开展过程中的监控要求监控数据监控成果等信息应以

.、、

施工监控指令文件技术联系单和施工监控报告的形式向相关单位进行报送和传达

、。

44短线法节段预制及拼装施工控制应采用与项目施工工艺匹配的几何分析控制软件并确认软件的

.,

适用范围和计算结果的准确性

。

注国内短线法匹配的几何分析控制软件一般为相关技术服务机构自行研究开发采用的控制算法和考虑因素存

:,

在差异将几何软件运用于项目前需要充分验证几何控制程序算法的正确性和适用性对于新开发的几何控

,。

制程序需要与运用成熟的程序进行全面的验证对比也可采用图放样的方式进行程序计算线形与真实

,,CAD

线形相比对的方法验证程序的正确性

。

45短线法节段预制拼装桥梁施工控制宜以线形控制为主应力控制为辅

,、。

.

5资料收集与监控参数分类及来源

51资料收集

.

施工监控工作开展之前应至少收集以下技术资料

:

审查通过批准的设计图纸

a);

评审通过并获得批复的施工方案及相关的专项施工方案

b);

施工变更技术资料

c);

项目涉及的主要设计规范施工规范和验收规范

d)、。

3

T/CSPSTC70—2021

注技术资料为施工监控工作开展的重要依据监控方需要认真研读收集到的相关技术资料确保理解设计意图与

:,,

施工方案把握项目监控
