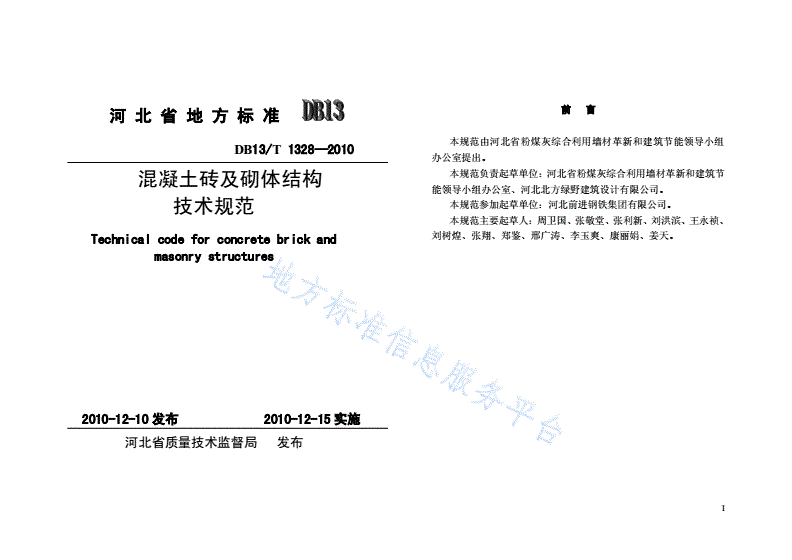

DB13/T 1328-2010 混凝土砖及砌体结构技术规范

河北省地方标准前言

本规范由河北省粉煤灰综合利用墙材革新和建筑节能领导小组

DB13/T1328—2010

办公室提出。

混凝土砖及砌体结构本规范负责起草单位：河北省粉煤灰综合利用墙材革新和建筑节

能领导小组办公室、河北北方绿野建筑设计有限公司。

技术规范本规范参加起草单位：河北前进钢铁集团有限公司。

本规范主要起草人：周卫国、张敬堂、张利新、刘洪滨、王永祯、

Technicalcodeforconcretebrickand刘树煌、张翔、郑鉴、邢广涛、李玉爽、康丽娟、姜天。

masonrystructures

2010-12-10发布2010-12-15实施

河北省质量技术监督局发布

I

7.3一般项目.............................................................29

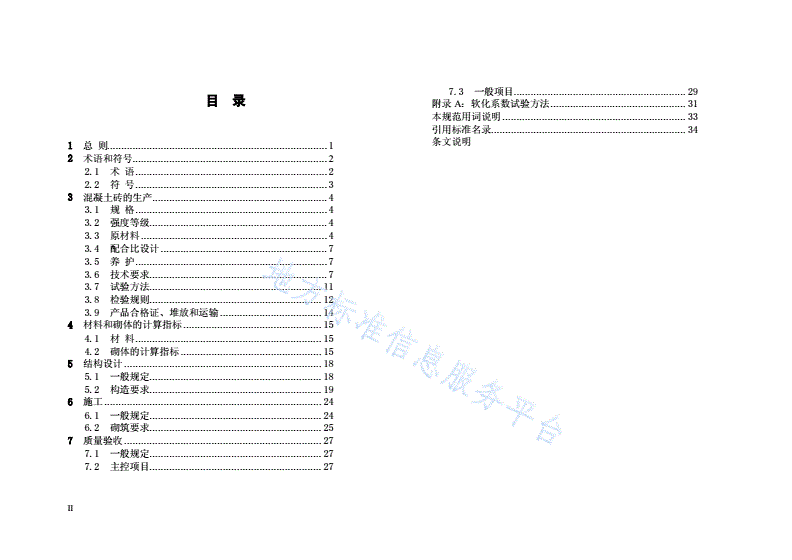

目录附录A：软化系数试验方法................................................31

本规范用词说明.................................................................33

引用标准名录.....................................................................34

1总则..............................................................................1条文说明

2术语和符号.....................................................................2

2.1术语....................................................................2

2.2符号....................................................................3

3混凝土砖的生产..............................................................4

3.1规格....................................................................4

3.2强度等级...............................................................4

3.3原材料..................................................................4

3.4配合比设计...........................................................7

3.5养护....................................................................7

3.6技术要求...............................................................7

3.7试验方法.............................................................11

3.8检验规则.............................................................12

3.9产品合格证、堆放和运输....................................14

4材料和砌体的计算指标.................................................15

4.1材料..................................................................15

4.2砌体的计算指标..................................................15

5结构设计......................................................................18

5.1一般规定.............................................................18

5.2构造要求.............................................................19

6施工.............................................................................24

6.1一般规定.............................................................24

6.2砌筑要求.............................................................25

7质量验收......................................................................27

7.1一般规定.............................................................27

7.2主控项目.............................................................27

II

2术语和符号

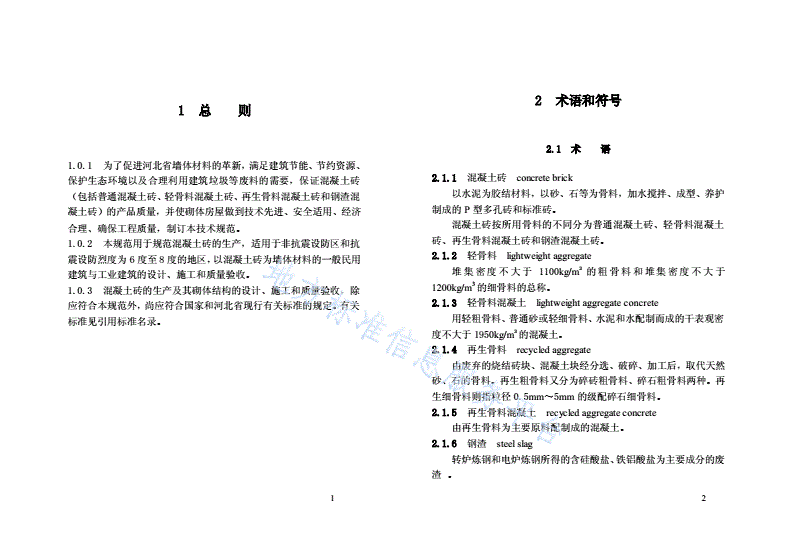

1总则

2.1术语

1.0.1为了促进河北省墙体材料的革新，满足建筑节能、节约资源、

保护生态环境以及合理利用建筑垃圾等废料的需要，保证混凝土砖2.1.1混凝土砖concretebrick

（包括普通混凝土砖、轻骨料混凝土砖、再生骨料混凝土砖和钢渣混以水泥为胶结材料，以砂、石等为骨料，加水搅拌、成型、养护

凝土砖）的产品质量，并使砌体房屋做到技术先进、安全适用、经济制成的P型多孔砖和标准砖。

合理、确保工程质量，制订本技术规范。混凝土砖按所用骨料的不同分为普通混凝土砖、轻骨料混凝土

1.0.2本规范用于规范混凝土砖的生产，适用于非抗震设防区和抗砖、再生骨料混凝土砖和钢渣混凝土砖。

震设防烈度为6度至8度的地区，以混凝土砖为墙体材料的一般民用2.1.2轻骨料lightweightaggregate

3

建筑与工业建筑的设计、施工和质量验收。堆集密度不大于1100kg/m的粗骨料和堆集密度不大于

3

1.0.3混凝土砖的生产及其砌体结构的设计、施工和质量验收，除1200kg/m的细骨料的总称。

应符合本规范外，尚应符合国家和河北省现行有关标准的规定。有关2.1.3轻骨料混凝土lightweightaggregateconcrete

标准见引用标准名录。用轻粗骨料、普通砂或轻细骨料、水泥和水配制而成的干表观密

度不大于1950kg/m3的混凝土。

2.1.4再生骨料recycledaggregate

由废弃的烧结砖块、混凝土块经分选、破碎、加工后，取代天然

砂、石的骨料。再生粗骨料又分为碎砖粗骨料、碎石粗骨料两种。再

生细骨料则指粒径0.5mm～5mm的级配碎石细骨料。

2.1.5再生骨料混凝土recycledaggregateconcrete

由再生骨料为主要原料配制成的混凝土。

2.1.6钢渣steelslag

转炉炼钢和电炉炼钢所得的含硅酸盐、铁铝酸盐为主要成分的废

渣。

12

2.1.7专用砌筑砂浆specialmasonrymortar

3混凝土砖的生产

由水泥、砂、保水增稠材料、外加剂、水以及根据需要掺入的掺

合料等组分，按一定比例，采用机械拌合制成，专门用于砌筑混凝土

砖的砂浆。

3.1规格

2.1.8专用干混砂浆specialdry-mixedmortar

经干燥、筛分处理的砂与水泥、保水增稠材料以及根据需要掺入

3.1.1P型多孔砖

的外加剂、掺合料等组分，按一定比例在专业工厂混合而成的混合物，

主规格外形尺寸：240mm×115mm×90mm

专门用于砌筑混凝土砖的砂浆。

最小壁厚不应小于20mm，最小肋厚不应小于15mm；矩形孔的

2.1.9折压比ratioofbendingstrengthtocompressionstrength

四角应做半径r不小于8mm的圆角，半盲孔的内切圆直径不应大于

混凝土砖抗折强度实验平均值与抗压强度等级的比值。

22mm。

2.1.10夹心墙cavitywallfilledwithinsulation

3.1.2实心砖

墙体中预留的连续空腔内填充保温或隔热材料，并在墙的内叶和

外形尺寸：240mm×115mm×53mm；240mm×115mm×90mm。

外叶之间用防锈的金属拉结件连接形成的墙体。

3.2强度等级

2.2符号

3.2.1P型多孔砖

MU15、MU20、MU25。

2.2.1几何参数

3.2.2实心砖

h——夹心墙内叶墙截面的厚度；

nMU20、MU25、MU30。

hw——夹心墙外叶墙截面的厚度。

2.2.2其它符号同《砌体结构设计规范》GB500033.3原材料

3.3.1水泥

水泥应符合《通用硅酸盐水泥》GB175的规定。

3.3.2细骨料

1砂应符合《建筑用砂》GB/T14684的规定。

2再生碎石细骨料应符合表3.3.2的要求。

34

表3.3.2再生碎石细骨料质量要求表3.3.3-2再生碎砖粗骨料质量要求

名称质量要求项目质量要求

堆集密度（kg/m3）1150～1400

有机物含量≤1.0％

级配粒径5mm～10mm合理级配

≤1.0％

SO3含量含泥量（％）≤4

3.3.3粗骨料吸水率（％）≤17

1碎石、卵石应符合《建筑用卵石、碎石》GB/T14685的规定。有有机质含量（％）≤0.5

2轻骨料应符合《轻集料及其试验方法第1部分轻集料》GB/T害氯化物含量（％）≤0.25

物金属、塑料、沥青、木屑、玻璃等

17431.1的规定。≤1.0

质杂质含量（％）

3再生碎石粗骨料应符合表3.3.3－1的规定，其检验方法按

5钢渣的技术要求应符合表3.3.3－3的规定。

《再生骨料混凝土技术规程》DB13(J)/T76的附录A。表3.3.3－3钢渣的技术要求

项目Ⅰ级Ⅱ级

表3.3.3－1再生碎石粗骨料质量要求碱度≥2.2≥1.8

项目质量要求金属铁含量（％）≤2.0

针片状颗粒含量（％）≤15吸水率（％）≤5.0

压碎指标（％）≤30沸蒸法合格

安定性

含泥量（％）≤4.0压蒸法当钢渣中MgO含量大于13％时须检验合格

泥块含量（％）≤0.7

坚固性（％）≤123.3.4掺合料

硫化物及硫酸盐含量（％）≤1.0

有1粉煤灰应符合《用于水泥和混凝土中的粉煤灰》GB/T1596

害有机质含量（％）≤0.5

的规定，其掺量应符合《粉煤灰在混凝土和砂浆中的应用技术规程》

物氯化物含量（％）≤0.25

质金属、塑料、沥青、木屑、玻璃等杂质含量（％）≤1.0JGJ28的规定。

4再生碎砖粗骨料应符合表3.3.3－2的要求。2矿渣微粉应符合《用于水泥和混凝土中的粒化高炉矿渣粉》

GB/T18046的规定。

3.3.5外加剂

外加剂应符合《混凝土外加剂》GB8076的规定。

3.3.6水

水应符合《混凝土拌合用水标准》JGJ63的规定。

56

表3.6.1砖尺寸允许偏差（mm）

3.4配合比设计项目名称标准值

长度-1～+2

3.4.1混凝土砖的配合比应根据砖的强度等级、原材料的品种等因宽度-2～+2

素，通过计算和试配确定。高度-1～+2

3.4.2普通混凝土砖、钢渣混凝土砖的配合比设计应符合《普通混

凝土配合比设计规程》JGJ55的规定。3.6.2多孔砖的开洞要求

3.4.3轻骨料混凝土砖的配合比设计应符合《轻骨料混凝土技术规孔洞数量宜多，不应少于二排八孔，孔洞率不应小于25%。

程》JGJ51的规定。3.6.3外观质量

3.4.4再生骨料混凝土砖的配合比设计应参照《轻骨料混凝土技术外观质量应符合表3.6.3的规定

规程》JGJ51的有关规定。并优先采用碎砖粗骨料，当砖强度不足

表3.6.3外观质量（mm）

时再加适量的再生碎石粗骨料。

名称标准值

成形面高度差

2

3.5养护不大于

弯曲

2

3.5.1砖成型后应及时覆盖和喷水养护，自然养护的湿养时间不应不大于

缺棱掉角的三个方向投影尺寸

10

少于7d。不得同时大于

裂纹长度的投影尺寸

3.5.2浇水次数应能保持混凝土砖处于湿润状态；混凝土养护用水20

不大于

应与拌制用水相同。

完整面

一条面和一顶面

不得少于

3.6技术要求注：凡有下列缺陷之一者，不得称为完整面：

1缺损在条面或顶面上造成的破坏尺寸同时大于10mm×10mm；

2条面或顶面上裂纹宽度大于1mm，其长度超过30mm。

3.6.1尺寸偏差

尺寸允许偏差应符合表3.6.1的规定。
