YD/T 2890-2015 基于LTE技术的宽带集群通信(B-TrunC)系统 接口测试方法（第一阶段） 集群核心网到调度台接口

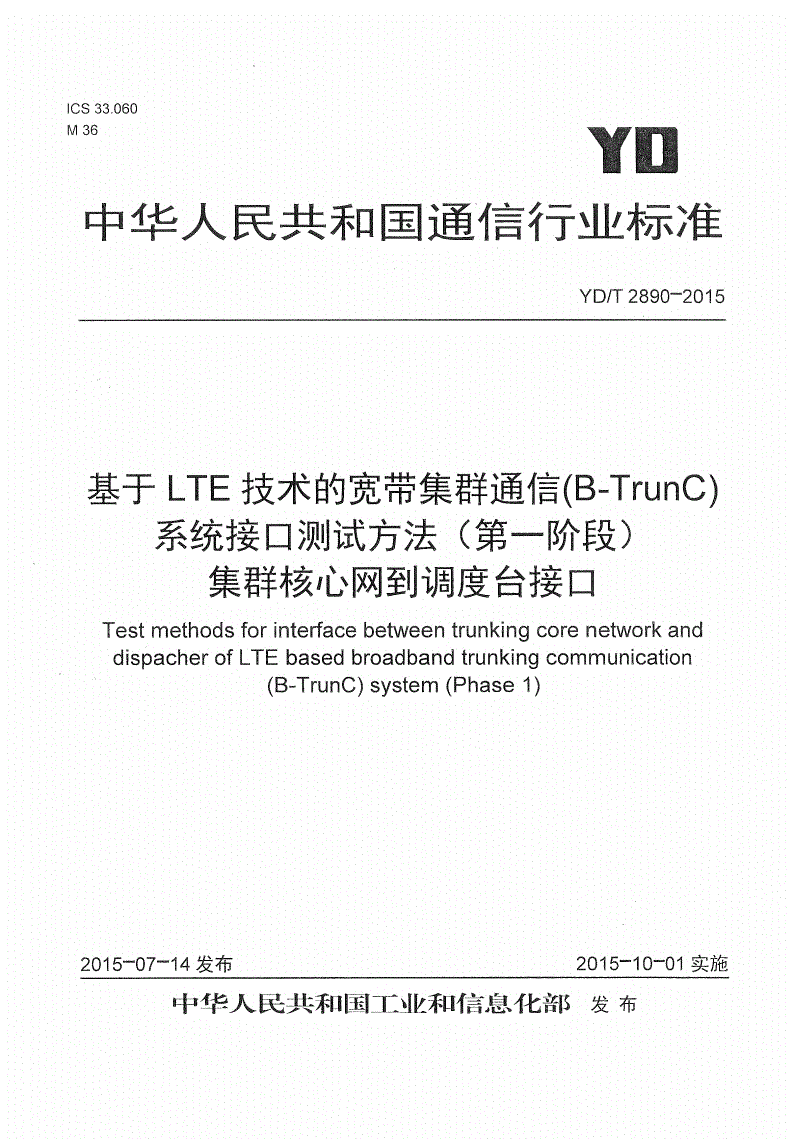

ICS33.060

M36

¥D

中华人民共和国通信行业标准

YD/T2890—2015

基于LTE技术的宽带集群通信(B-TrunC)

系统接口测试方法（第一阶段）

集群核心网到调度台接口

Testmethodsforinterfacebetweentrunkingcorenetworkand

dispacherofLTEbasedbroadbandtrunkingcommunication

(B-TrunC)system(Phase1)

2015—07-14发布2015—10-01实施

中华人民共和国工业和信息化部发布

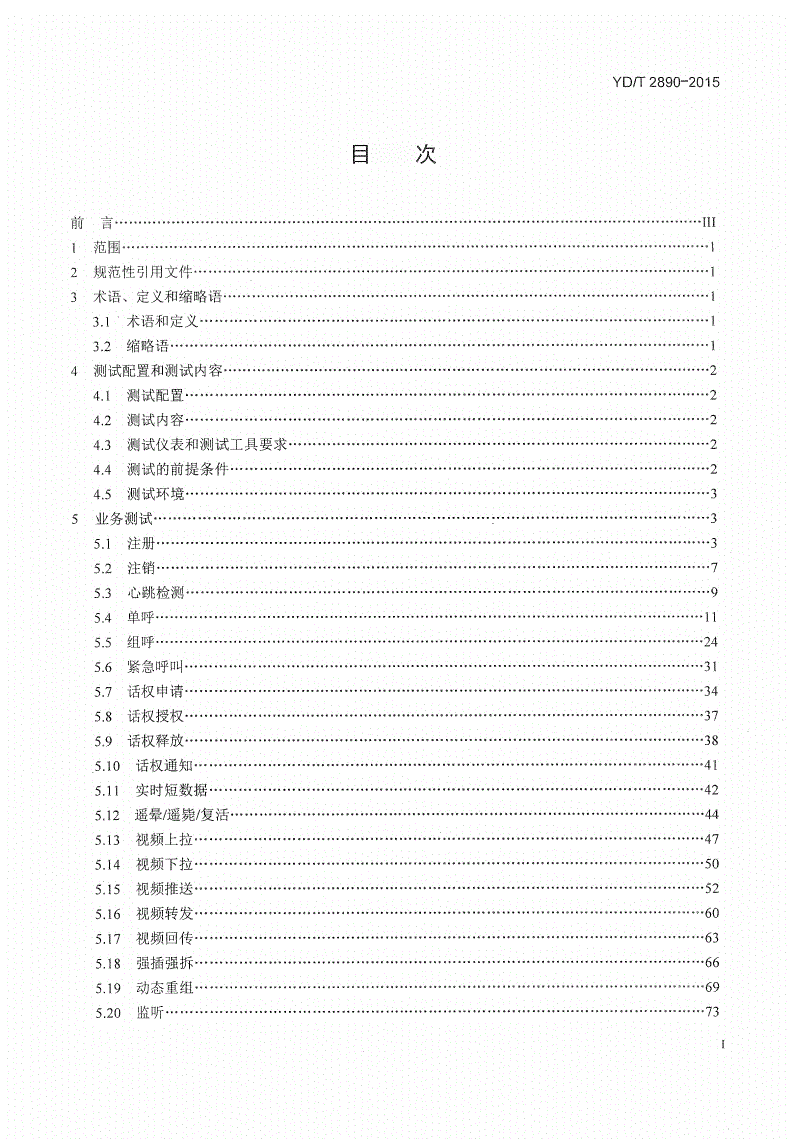

YD/T2890-2015

曰…。…

qa0〇»ft»〇«tl〇6°1

规范性引用文件……"1

术语、定义和缩略语…..........

31e〇〇，，*B®®ft<，，?®〇B*®*8®#〇®

3.2缩略语.......

测试配置和测试内容.....……•……2

4〇1测试配置

4.2测彳式内容*-2

4.3测试仪表和测试工具要求…2

4.4测试的前提条件............2

4.5测试环境，........。"3

业务测试........3

5.1注册…，3

5.2注销…

5.3心跳检测".......9

5.4单呼

5.5组呼……-^24

5.6紧急呼叫••31

5.7

5〇8

5.9

5.10-|^P*ea«e9««sfla»〇0eAftn»fiBeeRB〇B»oa»ov0a»9e»vefl〇ABe«fl9Beoe〇0Q««o»«a9B0e«»〇efla9eesit»«ftA〇〇Aea«9〇««no〇AAe〇4»>«〇Aen<i^^

5.11失口•■霉•參«•«■畢*暑•♦拿2

5=12工j这j•鬌華•■»•«•«»»»»■•■摯齡«♦»•_*■•鬌•勢*離«*«*«_鲁〇_«腎_.|屬令__4|1>參**脅_擊*||^-9_1>_9，_*«■•鲁斗斗

5.13

5.14

5.15

5.16«»««»4tt〇6A«96»90e««»0fl〇0〇Bn>»e«eo»»ABAft〇««9«9»««00〇ooi*»Bi>oee«e4s«»«e9sae9B0«a〇9〇«so*ieeonfiB««〇0C〇ea«9r)»e〇9«6〇

5.17/^|/^|Pj^~/^~******a****>nafl*****■"*"*B"****a*^j

5.18弓才弓»«••■*■••«••««••••••••••••••••■■••«•••••••••»••••■••!•••«••••••••••*••••»••«•■•■•••••••••*«$

5.19««aes(ing〇a«*aeo«««〇e9〇aa«avoaaB-«o»a«ft0e«9e«efl«ee99e9«e«9«ftS«fteeeaaa«see«eeeasaeeai3aeaa»eeQaaa««eeooeRnB«^^

5.20

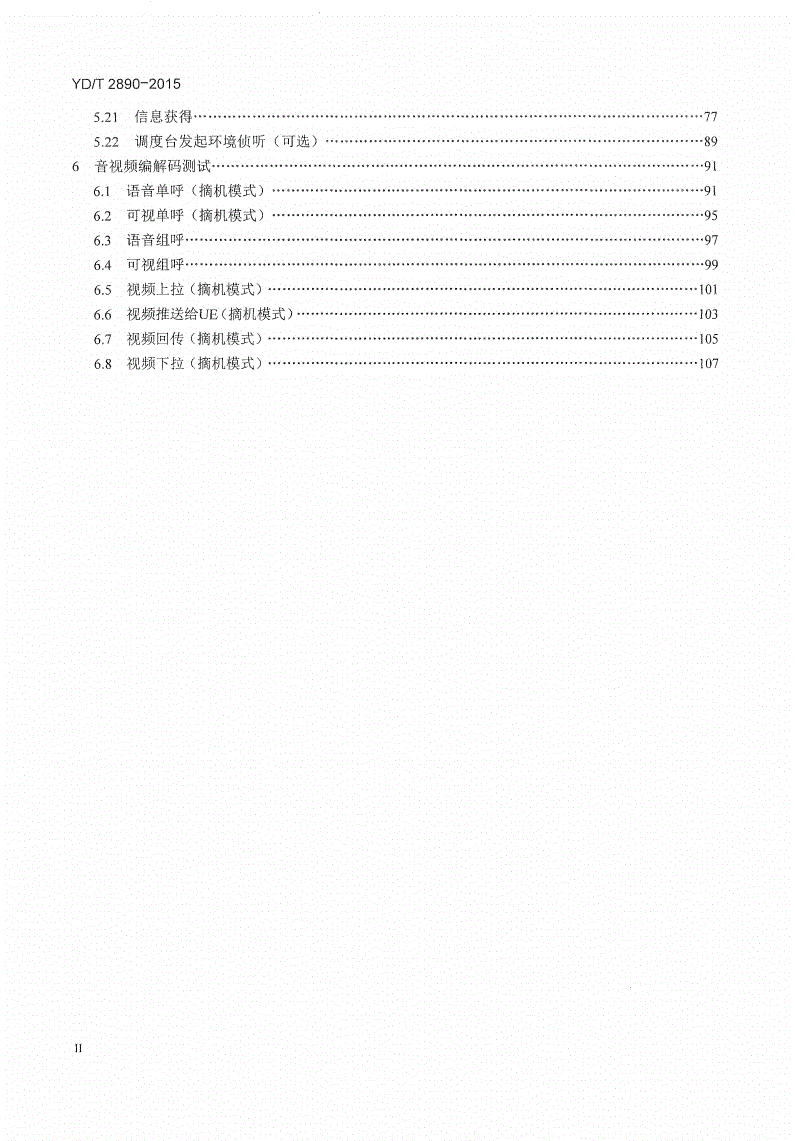

YD/T2890-2015

6

63么口i>a0ft»0a»Qa〇9〇«〇9〇»<]»«〇99〇〇0«ooeeo«i>oe«o«99〇a90eee«bfl«eeD«e«««ooaaooeA«e»o«noo««»»9eBar>ooeB9Gveonnqeo«Aan9«eo^^

6^|~jj'会p|.ed009«〇ft»««9090〇o»ce«a〇0a<i«««c〇0c〇0«090e〇9«s«ao&a00f»»BC9e〇9s〇flae»eaoaa»〇0««o〇0ac90»«»ees<]sanao««»A0〇0A9〇«voaa99

6.5视频上拉（摘机模式）as9i*0eBaa*i»eeoo»»»〇B〇e9〇a«aB«4〇«eeeoee9〇««««w9〇«v〇BC«a«»9〇9«»e*a«0fl«nekBBaeeeo«oo««ce«0«(99a^^^

6{J卜:<史尚

^~J|PIj(子j^j鲁

6.8视步页下拉（摘机模式）.•……—...........................................................................—°...................-…—°...........................107

YD/T2890-2015

刖

本标准是基于LTE技术的宽带集群通信(B-TnmC)系统（第一阶段）系列标准之一，该系列标准的结

构和名称预计如下：

a)YD/T2689《基于LTE技术的宽带集群通信(B-TrunC)系统总体技术要求（第一阶段）》；

b)YD/T2741《基于LTE技术的宽带集群通信(B-TrunC)系统接口技术要求（第一阶段）空中接口》；

c)《基于LTE技术的宽带集群通信(B-TmnC)系统接口技术要求（第一阶段）终端到集群核心网接

口》；

d)YD/T2890《基于LTE技术的宽带集群通信(B-TrunC)系统接口技术要求（第一阶段）集群核心网

到调度台接口》；

e)YD/T2889《基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段）空中接口》；

f)《基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段）终端到集群核心网接

口》；

g)《基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段）集群核心网到调度台

接口》。

随着技术的发展，还将制定后续的相关标准。

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：中国信息通信研宄院、中国普天信息产业股份有限公司、深圳市中兴高达技术有

限公司、北京信威通信技术股份有限公司、鼎桥通信技术有限公司、海能达通信股份有限公司。

本标准主要起草人：龚达宁、宋得龙、李晓华、周波、唐春莺、王彬、张玲、李曦滨、王小平、

李佳。

III

YD/T2890-2015

基于LTE技术的宽带集群通信(B-TmnC)系统

接口测试方法（第一阶段）

集群核心网到调度台接口

1范围

本标准规定了基于LTE技术的宽带集群通信(B-TmnC)系统接口测试方法（第一阶段）集群核心网到

调度台接口的业务测试和音视频编解码测试的测试内容、测试配置和测试方法。

本标准适用于基于LTE技术的宽带集群通信(B-TmnC)系统的集群核心网和调度台设备。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

基于LTE技术的宽带集群通信（B-TmnC)系统接口技术要求（第一阶段）集群核心网到调度台接

n

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

调度台Dispatcher

通过有线或无线方式连接到TD-LTE宽带集群核心网，可以发起集群调度业务且业务权限高于普通终

端的特殊终端。

3.1.2

宽带集群BroadbandTrunking

基于宽带无线移动通信技术，支持宽带数据传输业务、语音和多媒体形式的集群指挥调度业务的宽

带无线通信系统。

3.1.3

集群核心网TrunkingCoreNetwork

提供集群业务的网络实体。

缩略语

下列缩略语适用于本文件。

AMRAdaptiveMulti-Rate自适应多速率

GIFCommonIntermediateFormat通用中间格式

DCDispatcher调度台

DGNADynamicGroupNumberAssignment动态重组

FOACSUFullOffAirCallSet-Up手动摘机呼叫

GDNGroupDialingNumber组拨叫号码

OACSUOffAirCallSet-Up自动摘机呼叫

1

YD/T2890-2015

SDPSessionDescriptionProtocol会话描述协议

SIPSessionInitiationProtocol会话初始协议

T-CNTrunkingCoreNetwork集群核心网

TD-LTETDD-LongTermEvolution时分长期演进

UDNUserDialingNumber用户拨叫号码

UEUserEquipment用户终端

XMLextensibleMarkupLanguage可扩展标记语言

4测试配置和测试内容

4.1测试配置

测试所需的基本环境配置如图1所示。调度台接口协议分析仪能通过接口与集群核心网和调度台连

接，获取并解析集群核心网和调度台之间的D接口信令。

图1测试配置图

4.2测试内容

基于LTE技术的宽带集群通信(B-TrunC)系统接口测试方法（第一阶段）集群核心网到调度台接口的

测试内容应包括业务测试和音视频编解码测试。

业务测试包括：注册、注销、心跳检测、单呼、组呼、紧急呼叫、话权申请、话权授权、话权释放、

话权通知、实时短数据、遥晕/遥毙/复活、视频上拉、视频下拉、视频推送、视频转发、视频回传、强

插强拆、动态重组、监听、信息获得、调度台发起环境侦听。

音视频编解码测试：语音单呼、可视单呼、语音组呼、可视组呼、视频上拉、视频推送给UE、视频

回传、视频下拉。

4.3测试仪表和测试工具要求

4.3.1调度台接口协议分析仪

调度台接口协议分析仪应能通过接口与集群核心网和调度台连接，获取并解析集群核心网与调度台

之间的D接口信令，以文本方式显示所有消息内容和IE取值。协议解析符合YD/Txxxx《基于LTE技术的

宽带集群通信(B-TmnC)系统接口技术要求（第一阶段）集群核心网到调度台接口》的要求。

4.3.2测试集群核心网和测试调度台

测试集群核心网可连接到调度台接口协议分析仪，实时输出与被测调度台之间的D接口信令。

测试调度台可连接到调度台接口协议测试分析仪，实时输出与被测集群核心网和调度台之间的D接

口信令。

4.4测试的前提条件

测试前，应满足：

2

YD/T2890-2015

一一被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行；

一一辅助测试设备硬件软件全部工作正常，己完成各种逻辑数据的正确设置；

一一辅助测试无线环境正常工作。

4.5测试环境

在正常测试环境下进行测试时，测试条件应该介于表1中规定的最低值与最高值之间。

表1正常测试环境条件范围

条件最低值最高值

大气压86kPa106kPa

温度15V30°C

相对湿度20%85%

电源供电r家给出的标称值

振动可忽略

5业务测试

5.1注册

5.1.1DC发起注册___________

测试项目：注册______________

测试子项目：DC发起注册

测试目的：测试D接口注册信令

预置条件：配置DC1信息____

测试步骤：调度台DC1发起注册

信令流程：

DCT-CN

l.SIP(REGISTER)

2.SIP(4Q1Unauthorized)

3.SIP(REGISTER)

4.SIP(2QQOK)

预期结果：

DC1注册成功。

信令考察点：

1)调度台DC1发送SIP(REGISTER)消息携带集群业务标识pttregister,可选携带数据查询指示

dataquery；

2)核心网返回SIP(401Unauthorized)消息携带WWW-Authenticate头域；

3)调度台DC1发SIP(REGISTER)消息携带Authorization头域；

4)核心网发SIP(2000K)消息，可选携带pttregister标识，可选携带调度台的组信息___________

测试说明：

可选携带数据查询不作测试要求，返回调度台组信息同样不作测试要求

YD/T2890-2015

5.1.2DC发起重注册(认证)_________________________

测试项目：注册____________________________________________

测试子项目：DC发起重注册（认证)_________________________

测试目的：测试D接口重注册信令____________________________

预置条件：

1)配置调度台DC1信息；

2)调度台DC1己经成功注册____________________________

测试步骤：

在注册到期前调度台DC1发起重注册_________________________

信令流程：

DCT-CN

!

|i.SlP(REGISTER)^

^2,SIP(4Q1Unauthorized)

|3.SIP(REGISTER)g

—4.SIP(200OK)

预期结果：

调度台DCl重注册成功。

信令考察点：

1)调度台DC1发SIP(REGISTER)消息携带集群业务标识pttregister,可选携带数据查询指示dataquery;

2)核心网发SIP(401Unauthorized)消息携带WWW-Authenticate头域；

3)调度台DC1发SIP(REGISTER)消息携带Authorization头域；

4)核心网发SIP(200010消息，可选携带pttregister标识，可选携带调度台的组信息__________

测试说明：无

4

YD/T2890-2015

5.1.3注册失败（鉴权失败)________________________________

测试项目：注册____________________________________________

测试子项目：调度台DC注册失败（|DC|〇_______________lT-CN

测试目的：测试D接口注册失败信令__________________________

预置条件：调度台DC1配置信息______________________________

测试步骤：

输入错误认证密码，发起注册________________________________

信令流程：

l.SIP(REGISTER)___J

广_2.SIP(401—Unauthorized):^~i

L—3.SIP(REGISTHR)_—

4.SIP(401Unauthorized/

i„403Forbidden)j

预期结果：

调度台DCi注册失败。

信令考察点：

1)调度台DC1发SIP(REGISTER)消息携带集群业务标识pttregister;

2)核心网回SIP(401Unauthorized)消息携带WWW-Authenticate头域；

3)调度台DC1发SIP(REGISTER)消息携带Authorization头域，携带错误密码;

4)核心网回SIP(403Forbidden)消息，认证失败_______________________

测试说明：无

5

YD/T2890-2015

5.1.4注册失败（无此用户)________________

测试项目：注册___________________________

测试子项目：调度台DC注册失败（无此用户）

测试目的：测试D接口注册失败信令________

预置条件：核心网去掉测试DC1的配置信息

测试步骤：

调度台DC1发起注册，核心网回应消息

信令流程：

DCT-CN

l.SIP(REGISTER)

2.SIP(404NotFound)

预期结果：

调度台DC1注册失败。

信令考察点：

1)调度台DC1发SIP(REGISTER)消息携带集群业务标识pttregister;

2)核心网回SIP(404NotFound)消息_________________________

测试说明：

注意避免域名拼写错误，因为域名错误同样可以返回404NotFound消息

YD/T2890-2015

5.2注销

5.2.1DC注销成功_______________

测试项目：注销___________________

测试子项目：DC注销成功_________

测试目的：验证D接口注销信令

预置条件：调度台DC1己经成功注册

测试步骤：

调度台DC1发起注销_______________

参考信令流程：

预期结果：

调度台DC1注销成功。

信令考察点：

1)调度台DC1发SIP(REGISTER)消息携带集群业务标识pttregister,请求注销Expires=0。

2)核心网发SIP(401Unauthorized)消息携带WWW-Authenticate头域；

3)调度台DC1发SIP(REGISTER)消息携带Authorization头域；

4)核心网回应S1P(200010消息，可选携带集群业务标识pttregistei•，成功注销________

测试说明：无

7

YD/T2890-2015

5.2.2集群核心网发起注销_______________________—

测试项目：注销__________________________________________

测试子项目：集群核心网注销______________________________

测试目的：验证D接口核心网注销信令______________________

预置条件：调度台DC1己经成功注册________________________

测试步骤：

集群核心网发起注销______________________________________

参考信令流程：

DCT-CN

;)

;l.SIP(OPTIONS)|

"——j

_______2.SIP(2QQOtC)!

预期结果：

集群核心网注销成功。

信令考察点：

1)集群核心网向调度台发送SIP(OPTIONS)消息，消息中携带注销业务标识pttkickoff,并携带注销

原因cause=6C核心网注销）；

2)调度台DC1回应SIP(2000K)消息_____________________________________________________

测试说明：无

8

YD/T2890-2015

5.3心跳检测

5.3.1心跳检测成功_________________________________________

测试项目：心跳检测________________________________________

测试项目：心跳检测成功____________________________________

测试目的：验证D接口心跳检测信令_________________________

预置条件：调度台DC1己经成功注册_________________________

测试步骤：

调度台DC1发起心跳检测信令_______________________________

参考信令流程：

DCT-CN

j!

l.SlP(OPTrONS)

2.SIP(200QIC)

预期结果

调度台DC1心跳检测成功。

信令考察点：

1)调度台DC1发SIP(OPTIONS)消息发起握手请求，携带集群业务标识pttheartbeat;

2
