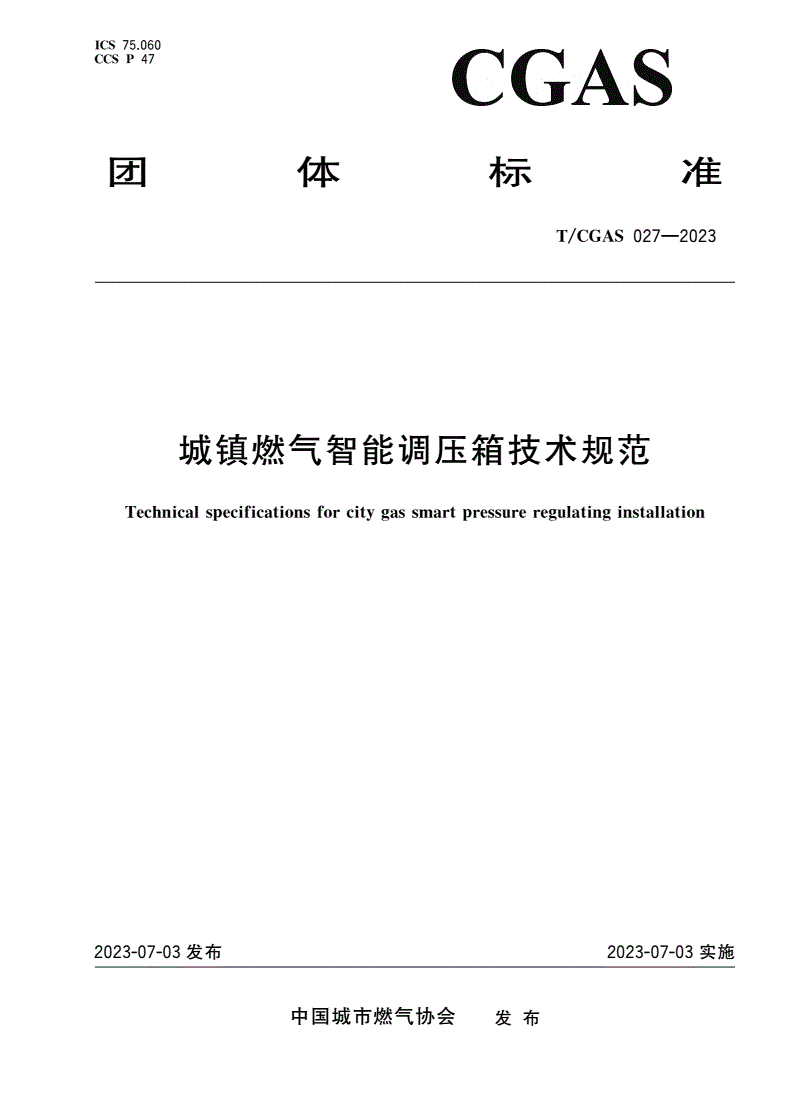

T/CGAS 027-2023 城镇燃气智能调压箱技术规范

ICS75060

CCSP.47

团体标准

T/CGAS027—2023

城镇燃气智能调压箱技术规范

Technicalspecificationsforcitygassmartpressureregulatinginstallation

2023-07-03发布2023-07-03实施

中国城市燃气协会发布

T/CGAS027—2023

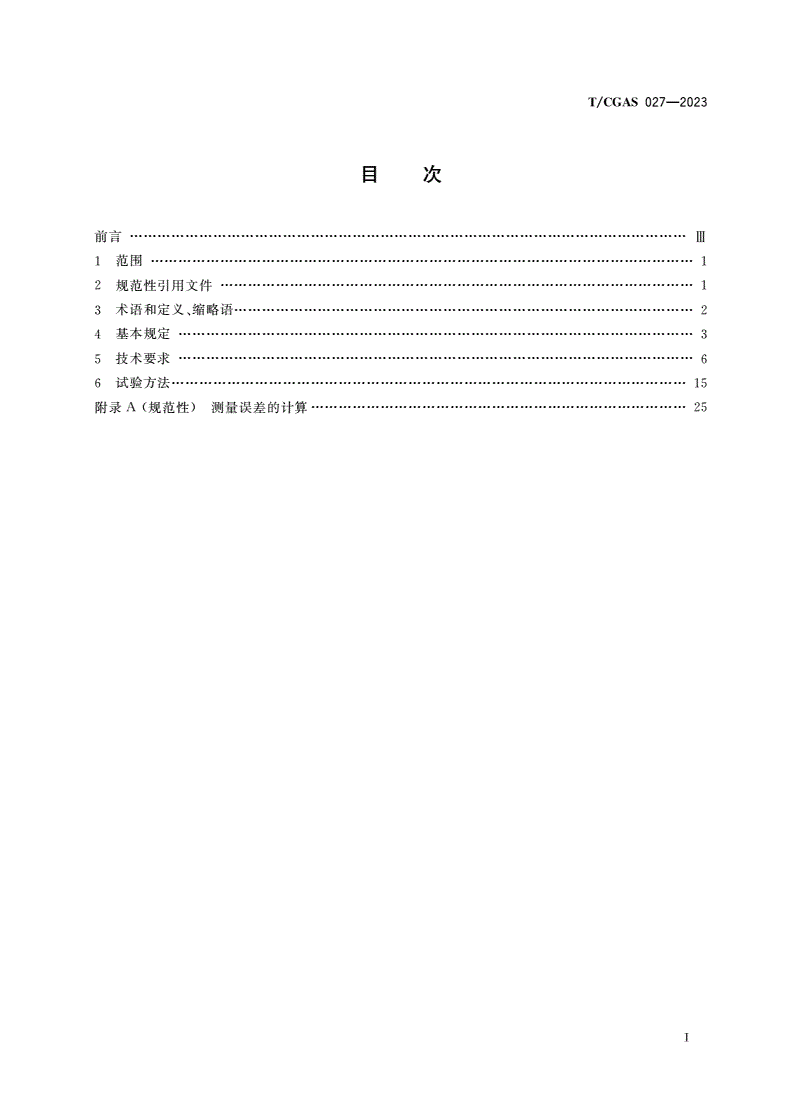

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义缩略语

3、………………………2

基本规定

4…………………3

技术要求

5…………………6

试验方法

6…………………15

附录规范性测量误差的计算

A()………………………25

Ⅰ

T/CGAS027—2023

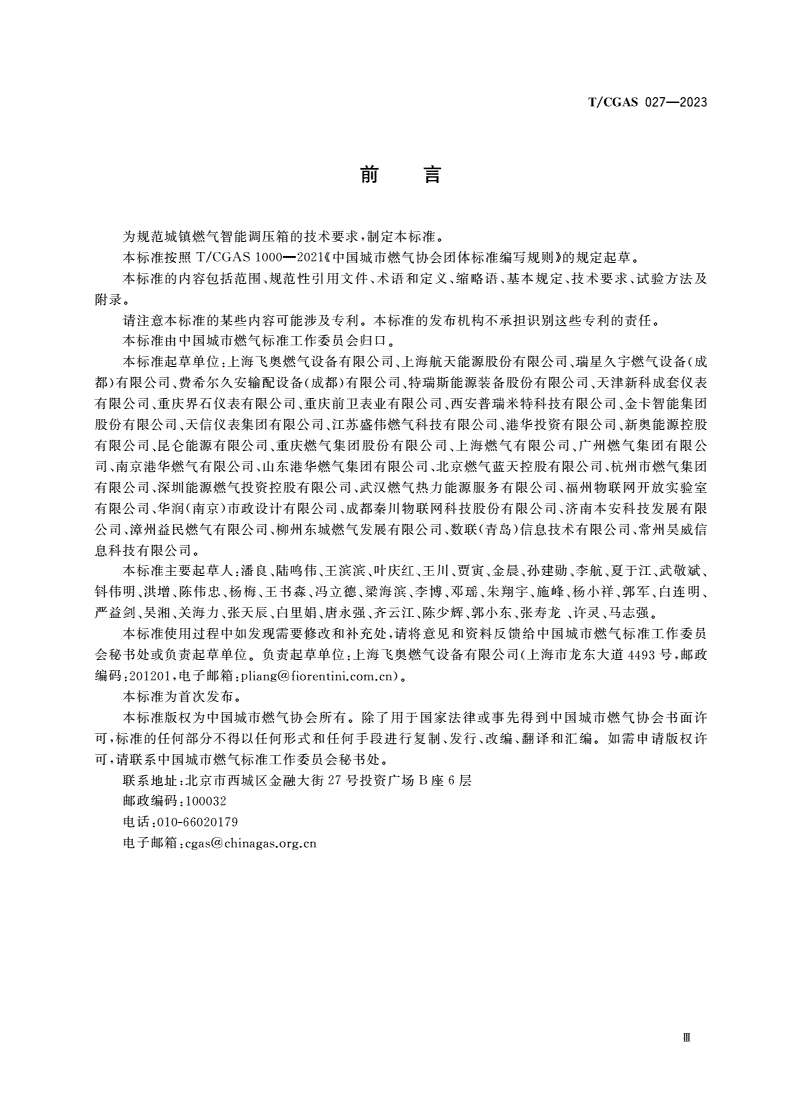

前言

为规范城镇燃气智能调压箱的技术要求制定本标准

,。

本标准按照中国城市燃气协会团体标准编写规则的规定起草

T/CGAS1000—2021《》。

本标准的内容包括范围规范性引用文件术语和定义缩略语基本规定技术要求试验方法及

、、、、、、

附录

。

请注意本标准的某些内容可能涉及专利本标准的发布机构不承担识别这些专利的责任

。。

本标准由中国城市燃气标准工作委员会归口

。

本标准起草单位上海飞奥燃气设备有限公司上海航天能源股份有限公司瑞星久宇燃气设备成

:、、(

都有限公司费希尔久安输配设备成都有限公司特瑞斯能源装备股份有限公司天津新科成套仪表

)、()、、

有限公司重庆界石仪表有限公司重庆前卫表业有限公司西安普瑞米特科技有限公司金卡智能集团

、、、、

股份有限公司天信仪表集团有限公司江苏盛伟燃气科技有限公司港华投资有限公司新奥能源控股

、、、、

有限公司昆仑能源有限公司重庆燃气集团股份有限公司上海燃气有限公司广州燃气集团有限公

、、、、

司南京港华燃气有限公司山东港华燃气集团有限公司北京燃气蓝天控股有限公司杭州市燃气集团

、、、、

有限公司深圳能源燃气投资控股有限公司武汉燃气热力能源服务有限公司福州物联网开放实验室

、、、

有限公司华润南京市政设计有限公司成都秦川物联网科技股份有限公司济南本安科技发展有限

、()、、

公司漳州益民燃气有限公司柳州东城燃气发展有限公司数联青岛信息技术有限公司常州昊威信

、、、()、

息科技有限公司

。

本标准主要起草人潘良陆鸣伟王滨滨叶庆红王川贾寅金晨孙建勋李航夏于江武敬斌

:、、、、、、、、、、、

钭伟明洪增陈伟忠杨梅王书淼冯立德梁海滨李博邓瑶朱翔宇施峰杨小祥郭军白连明

、、、、、、、、、、、、、、

严益剑吴湘关海力张天辰白里娟唐永强齐云江陈少辉郭小东张寿龙许灵马志强

、、、、、、、、、、、。

本标准使用过程中如发现需要修改和补充处请将意见和资料反馈给中国城市燃气标准工作委员

,

会秘书处或负责起草单位负责起草单位上海飞奥燃气设备有限公司上海市龙东大道号邮政

。:(4493,

编码电子邮箱

:201201,:pliang@)。

本标准为首次发布

。

本标准版权为中国城市燃气协会所有除了用于国家法律或事先得到中国城市燃气协会书面许

。

可标准的任何部分不得以任何形式和任何手段进行复制发行改编翻译和汇编如需申请版权许

,、、、。

可请联系中国城市燃气标准工作委员会秘书处

,。

联系地址北京市西城区金融大街号投资广场座层

:27B6

邮政编码

:100032

电话

:010-66020179

电子邮箱

:cgas@

Ⅲ

T/CGAS027—2023

城镇燃气智能调压箱技术规范

1范围

本标准规定了城镇燃气输配系统用的城镇燃气智能调压箱以下简称智能调压箱的基本规定

(“”)、

技术要求和试验方法

。

本标准适用于最大进口工作压力不大于工作温度大于﹑小于或等于额定

1.6MPa,-20℃60℃,

流量不大于3的智能调压箱

20000m/h。

本标准适用于智能调压箱的生产和检验

。

注1凡本标准中的压力未注明的均指表压单位为兆帕

:,,(MPa)。

注2检验中的型式检验项目为本标准的全部要求出厂检验项目根据实际情况从本标准的要求中选择确定

:,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用构成本标准必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本标准不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本标准

。

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

电工电子产品环境试验第部分试验方法试验交变湿热循

GB/T2423.42:Db:(12h+12h

环

)

环境试验第部分试验方法试验振动正弦

GB/T2423.102:Fc:()

环境试验第部分试验方法试验宽带随机振动和导则

GB/T2423.562:Fh:

爆炸性环境第部分由隔爆外壳保护的设备

GB/T3836.22:“d”

爆炸性环境第部分由本质安全型保护的设备

GB/T3836.44:“i”

外壳防护等级代码

GB/T4208(IP)

家用和类似用途电器的安全第部分通用要求

GB4706.11:

包装运输包装件基本试验第部分温湿度调节处理

GB/T4857.2—20052:

包装运输包装件跌落试验方法

GB/T4857.5—1992

人造气氛腐蚀试验盐雾试验

GB/T10125—2021

低压开关设备和控制设备第部分控制电路电器和开关元件流量开关

GB/T14048.215-9:

可燃气体探测器第部分工业及商业用途点型可燃气体探测器

GB15322.11:

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5()

电磁兼容试验和测量技术工频磁场抗扰度试验

GB/T17626.8

工业过程测量和控制系统用智能电动执行机构第部分通用技术条件

GB/T26155.11:

城镇燃气调压箱

GB27791—2020

气体流量计

GB/T32201

燃气流量计体积修正仪

GB/T36242

信息安全技术物联网感知终端应用安全技术要求

GB/T36951—2018

信息安全技术物联网数据传输安全技术要求

GB/T37025—2018

信息安全技术密码模块安全要求

GB/T37092

爆炸危险环境电力装置设计规范

GB50058

1

T/CGAS027—2023

电气装置安装工程接地装置施工及验收规范

GB50169

石油化工可燃气体和有毒气体检测报警设计标准

GB/T50493

地下井室可燃气体监测装置

T/CGAS013—2021

金属和合金的腐蚀腐蚀试样中腐蚀生成物的清除

ISO8407(Corrosionofmetalsandalloys—

Removalofcorrosionproductsfromcorrosiontestspecimens)

工业阀门执行器第部分工业阀门用部分回转气动执行器基本要求

BSEN15714-33:(Indus-

trialvalves—Actuators—Part3:Pneumaticpart-turnactuatorsforindustrialvalves—Basicrequire-

ments)

3术语和定义缩略语

、

31术语和定义

.

界定的以及下列术语和定义适用于本标准

GB27791—2020。

311

..

城镇燃气智能调压箱citygassmartpressureregulatinginstallation

采用智能控制器自动完成传感信息采集﹑监测﹑上传﹑控制﹑诊断等基本功能的燃气调压箱

,。

注智能调压箱由工艺装置各类传感器执行机构和智能控制器等部件组成

:、、。

312

..

工艺装置processinginstallation

智能调压箱中主要用于对用气压力进行调节的装置

。

313

..

传感器sensor

能感知智能调压箱中的温度压力位移等信息并按照一定的规律转换成可测量数据的器件或

、、,

装置

。

314

..

执行机构actuator

一种能提供直线或旋转运动的驱动装置

。

注智能调压箱的执行机构利用某种驱动能源并在智能控制器的某种控制信号作用下工作

:。

315

..

智能控制器smartcontroller

实现传感器数据的自动采集处理存储显示下发执行机构控制指令具有近端和远端通信功能

、、、,,

的采用微处理器集成电路的控制器

。

316

..

监控平台monitoringplatform

对智能调压箱的工艺参数进行读取管理并对其下发控制指令的中心

、,。

注由燃气管理系统和通信设备的集合组成

:。

32缩略语

.

下列缩略语适用于本标准

。

满量程

FS:(FullScale)

输入输出

I/O:(Input/Output)

长期演进的网络制式

LTE:(LongTermEvolution)

窄带物联网

NB-IoT:(NarrowBandInternetofThings)

新空中接口

NR:5G(5GNewRadio)

推荐标准

RS:(RecommendedStandard)

数据采集与监视控制

SCADA:(SupervisoryControlandDataAcquisition)

2

T/CGAS027—2023

交流电压

VAC:(VoltageAlternatingCurrent)

直流电压

VDC:(VoltageDirectCurrent)

4基本规定

41一般要求

.

411智能调压箱的工艺装置应适应输配工程并应符合的规定

..,GB27791—2020。

412智能调压箱的系统架构见图由工艺装置各类传感器执行机构和智能控制器等部件组成并

..1,、、,

根据需要配置开关电源太阳能发电机或燃气差压发电机等电源供电模块装置

、。

标引序号说明

:

智能调压箱

1———;

智能控制器

2———;

电源供电模块

3———。

图1智能调压箱系统架构图

413智能调压箱与监控平台间以有线和或无线的数据链路实现数据对接监控平台的系统网络结

../,

构见图

2。

3

T/CGAS027—2023

注1监控平台部署在专用或者云端服务器通过不同的数据链路方式支持计算机大屏幕或移动终端等用户群体

:,,、

的终端设备访问

。

注2监控平台通过数据链路接口与政府系统﹑燃气公司系统等外部系统对接实现数据共享和系统

:SCADA,

集成

。

图2监控平台的系统网络结构

414智能调压箱内智能控制器仪器仪表和执行机构等所有电气设备应满足规定的爆炸

..、GB50058

性气体环境区的使用要求防爆等级不应低于规定的隔爆或

“1”,GB/T3836.2ExdⅡBT4()

规定的本安防护等级不应低于规定的

GB/T3836.4ExibⅡBT3Gb(),GB/T4208IP65。

415智能调压箱按照和的要求设置接地设施电气设备接地电阻不应大于

..GB50058GB50169。

控制设备的接地电阻不应大于不同用途接地共用一个总的接地装置时其接地电阻应采用各

4Ω,4Ω;,

种接地要求的最小值且不应大于

,10Ω。

416智能调压箱的配电线路首末端与电子器件连接时应装设与电子器件耐压水平相适应的过电压

..,

电涌保护器

()。

42型号表示方法

.

421型号编制

..

4211智能调压箱的型号按照以下格式编制

...。

□□□□—RX□—□

自定义功能

最大进口工作压力额定流量和结构代号

、

调压箱代号

通信方式代号

智慧诊断功能等级代号默认缺省

,W0

智能控制功能等级代号默认缺省

,S0

监测报警功能等级代号

4

T/CGAS027—2023

4212智能调压箱的型号编制应符合下列要求

...。

监测报警功能等级代号及选项见表

a)1。

表1监测报警功能等级代号及选项

监测报警功能等级代号及选项

项目代码

D1D2D3D4D5

进口压力G

p1△※※※※

出口压力G

介p2※※※※※

质

过滤器差压G

监pd△△※※※

测

流量G

fw△△△△※

燃气温度G

tp△△△△※

调压器开度E

ro△△△※※

切断阀阀位E

vc△△※※※

门禁E

设eg△△△※※

备

电源监测E

监pw※※※※※

测

燃气泄漏E

lk△△△△△

主管路阀门阀位监测E

vm△△△△△

安全放散监测E

rf△△△△△

沉降C

ss△△△△△

应力C

st△△△△△

地震C

eq△△△△△

环

视频C

境vd
