GB/T 10799-2008 硬质泡沫塑料 开孔和闭孔体积百分率的测定

ICs83.100

G30

中华人民共和国国家标准

GB/T1079⒐-2008

代替GB/T10799—1989

硬质泡沫塑料

开孔和闭孔体积百分率的测定

ˉ

RigidcellularpIasticsˉ

DeterⅡ

⒒inationofthevoIume

perceⅡ

2008-01-04发布2008-09-01实施

人

中华民共和国国家质量监督检验检疫总局

中国国家标准化管理委员会发布

GB/T10799-2008

亠

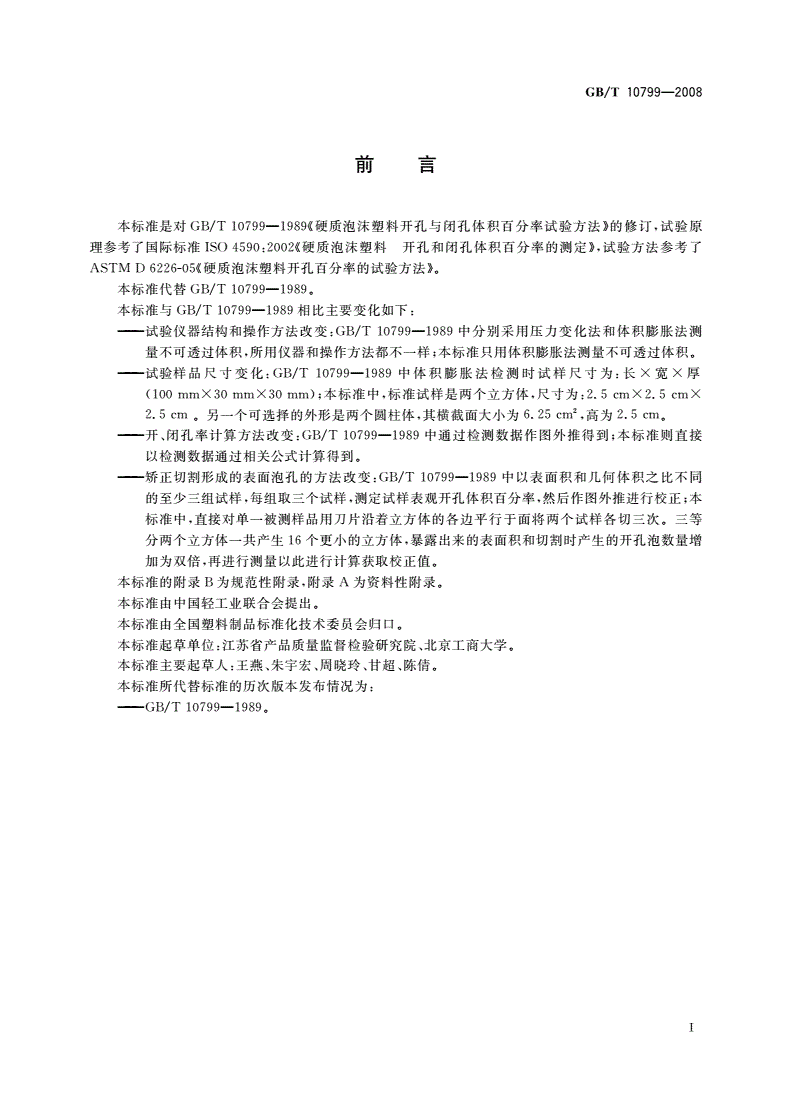

刖口

本标准是对GB/T10799—1989《硬质泡沫塑料开孔与闭孔体积百分率试验法》

方的修订,试验原

理参考了国际标准IS04590:⒛o2《硬质泡沫塑料开孔和闭孔积百》

体分率的测定,试验方法参考了

ASTMD6226峋5《硬质泡沫塑料开孔百分的》

率试验方法。

本标准代替GB/T10799—1989。

本标准与GB/T10799—1989相比主要变化如下:

——试验仪器结构和操作方法改变:GB/T10799—1989中分别采用压力变化法和体积膨胀法测

量不可透过体积,所用仪器和操作方法都不一样;本标准只用体积膨胀法测量不可透过体积。

——试验样品尺寸变化:GB/T10799—1989中体积膨胀法检测时试样尺寸为:长×宽×厚

(lOOmm×

3omm×

3omm);本,标

标准中准试样是两立,尺2.5cm×

个方体寸为:2.5cm×

2,5cm。一

另个可选择的外形是两个圆柱体,其横截面大小为6.25cm2,高2.5cm。

为

——

开、孔

闭率计算方法改变:GB/T10799—1989中通过检测数据作图外推得到;本标准则直接

以检测数据通过相关公式计算得到。

——

矫正切割形成的表面泡孔的方法改变:GB/T10799—1989中以表面积和几何体积之比不同

至三

的少组试样,每组取三个试样,测定试样表观开孔体积百分率,然后作图外推进行校正;本

标准中,直接对单一被测样品用刀片沿着立方体的各边平行于面将两个试样各切三次。三等

分两个立方体一共产生16个更小的立方体,暴露出来的表面积和切割时产生的开孔泡数量增

加为双倍,再进行测量以此进行计算获取校正值。

本标准的附录B为规范性附录,附录Λ为资料性附录。

本标准由中国轻工业联合会提出。

本标准由全国塑料制品标准化技术委员会归口。

本标准起草单位:江苏省产品质量监督检验研、工

究院北京商大学。

本标准主要起草人:王燕、、

朱宇宏周晓玲、、

甘超陈倩。

本标准所代替标准的历次版本发布情况为:

—

——GB/T1o799—

1989。

GB/T10799-2008

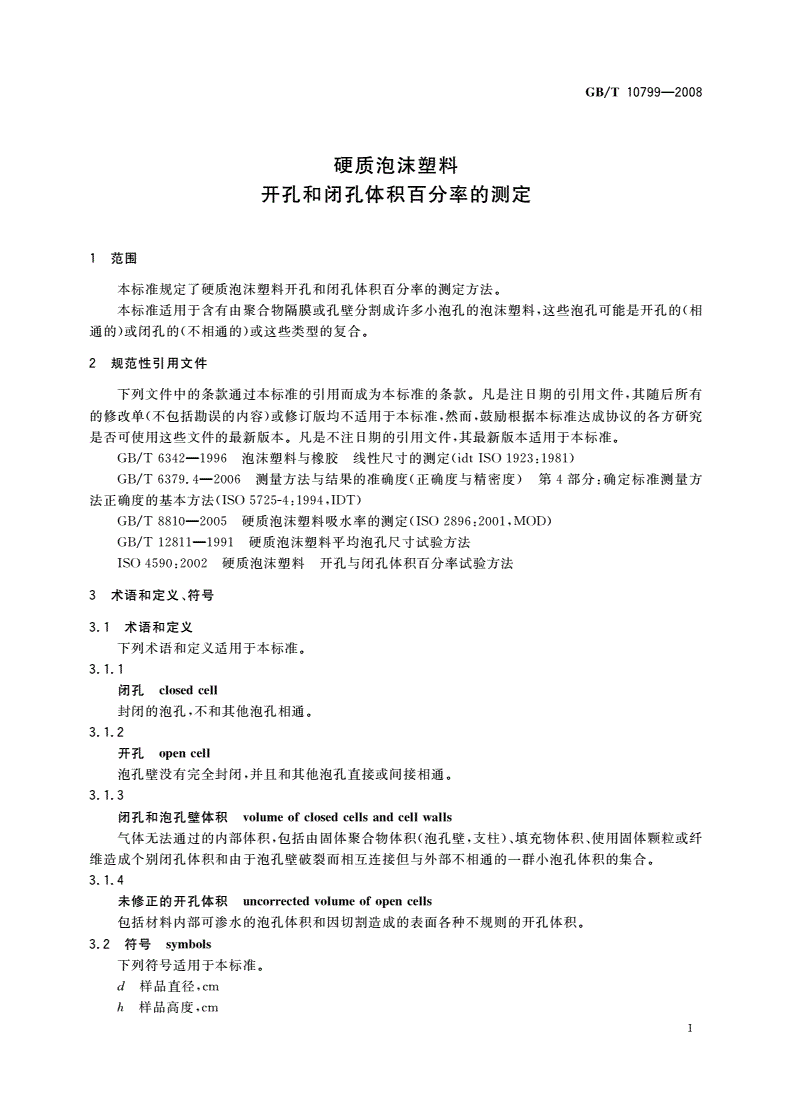

硬质泡沫塑料

开孔和闭孔体积百分率的测定

1范围

本标准规定了硬质泡沫塑料开孔和闭孔体积百分率的测定方法。

本标准适用于含有由聚合物隔膜或孔壁分割成许多小泡孔的泡沫塑料,这些泡孔可能是开孔的(相

通的)或闭孔的(不相通的)或这些类型的复合。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日,其

期的引用文件最新版本适用于本标准。

GB/T63奎2—1996泡沫塑料与橡胶线性尺寸的测定(idtISO1923:1981)

GB/T6379.4—zOo6(正

测量方法与结果的准确度确度与精密度)第4部分:确定标准测量方

法正确度的基本方法(ISO5725叫:199在,IDT)

GB/T8810—⒛o5硬质泡沫塑(ISo2896:⒛

料吸水率的测定01,MOD)

GB/T12811—1991硬质泡沫塑料平均泡孔尺寸试验方法

⒙O459o:2oo2

硬质泡沫塑料开孔与闭孔体积百分率试验方法

3术语和定义、

符号

3.1术语和定义

下列术语和定义适用于本标准。

3.1.1

闭孔dosedceⅡ

封闭的泡孔,不和其他泡孔相通。

3.1.2

9F孑LopenceⅡ

泡孔壁没有完全封闭,并且和其他泡孔直接或间接相通。

3.1.3

L和meoFclosedcellsandceⅡ

闭孑L壁

泡孑Iw洲

体积vo1Ⅱs

气体无法通过的内部体积,包括由固体聚合物体积(泡孔壁,支柱)、填充物积、

体使用固体颗粒或纤

维造成个别闭孔体积和由于泡孔壁破裂而相互连接但与外部不相通的一群小泡孔体积的集合。

3.1.4

未修正的开孔体积uncorrectedvc,1umeofopenceⅡ

1s

包括材料内部可渗水的泡孔体积和因切割造成的表面各种不规则的开孔体积。

3.2符号symbo1s

下列符号适用于本标准。

d样品直径,cm

凡样品高度,cm

GB/T10799-2008

J样品长度,cm

α体积,开孔百分率

V样品几何体积,cm3

VcAn:,cm3

校准标准试块

VcH舰品,cm3

瞅样仓体积

VExP膨胀体积,cnl3

Vs匹,cm3

c样品置换体积

t×,样品宽度,cm

4原理

-马yl⒏

基Marottelaw)测开孔体积的多孔性。波仪

本方法于波仪耳定

-马

明导压成比的低。

耳略特定律表密闭增加致力例降

。

本方法测定开孔料可性,剩余体积为密闭

泡孔和孔壁的体积。制孔被被打开的开孔误差

的矫正见附录B。

试验仪器由样品仓,它用于放

人试验样品,并连将试样室压力增加到预先

设定的压力值,讠压力值记两次压力的比值

p1/饧与样品仓取代的试样几何同测定试样的

开孔率。

注:选择的能对试验

5仪器

5.1气体比重仪

比重仪设备的

5.1.1试样室(Vcn

5.1.2膨胀参考体,是

压感器

3准力传

排气调节阀

进气流控制阀排气流控制阀

压力调节阀

膨胀参考体积

图1气体比重仪设备的示意图

5.1.3标准压力传感器,测量0kPa~175kPa,有0.1%的

范围在最小体积位移和线性。

5.1.4压力调节阀,避免压力传感器的压力过大。

5.1.5过滤器,阻止粉末等堵塞传感器和控制阀。

5.1.6进气流控制阀,控制气体压力。

5.1.7排气流控制阀,控制气体排出。

2

GB/T10799-2008

5.1.8两相选择阀,将参考体积与样品仓相连。

5.1.9无孔标准样块,(如不锈钢球体)已知体积应占试样室体积的三分之一至三分之二。

5.1.10数字标尺,读取压力传感器上压力值,精确到0。007kPa。

5.1.ll试样室密封盖,含环型密封圈。

5.1.12气体比重仪校准程序,参见附录A。

5.2切割设备

用于试样的制备,如带锯或竖锯,其锯刃具备平滑切割的能力。也可以采用孔洞切割器。

5.3测量仪器

游标卡尺或干分尺测量仪器,能精确测量试样到0.0O3cm。

6样品

6.1试样尺寸

标2.5cm×

准试样是两个立方体,尺寸为:2.5cm×2.5cm(见D。一

注另个可选择的外形是两个

圆柱体,其横截面大小为6.25cm2,高2.5cm(见2)。一(例

为注在些实际情况下如,试样室的尺寸较小

或试验材料的数量有限的时候),可以只用一个立方体或圆柱体试样。但是,试样置换体积(ysPEc)至

少

是样品仓体积的15%。

注1:由于5cm×2.5cm×

表面积不同,不能采用2.5cm的

长方体代替两个立方体进行分析。

注2:圆柱体形状的试样不适用各向异性材料。

6.2试样要
