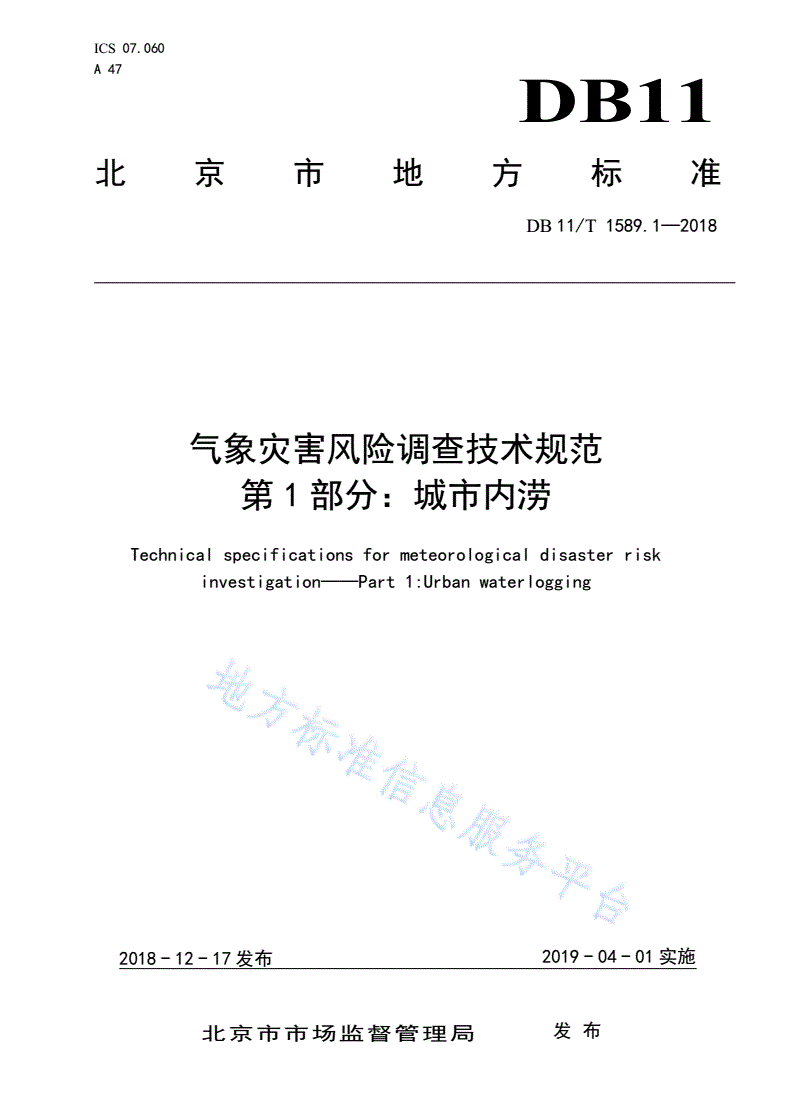

DB11/T 1589.1-2018 气象灾害风险调查技术规范 第1部分：城市内涝

ICS07.060

A47

DB11

北京市地方标准

DB11/T1589.1—2018

气象灾害风险调查技术规范

第1部分：城市内涝

Technicalspecificationsformeteorologicaldisasterrisk

investigation——Part1:Urbanwaterlogging

2018-12-17发布2019-04-01实施

北京市市场监督管理局发布

DB11/T1589.1—2018

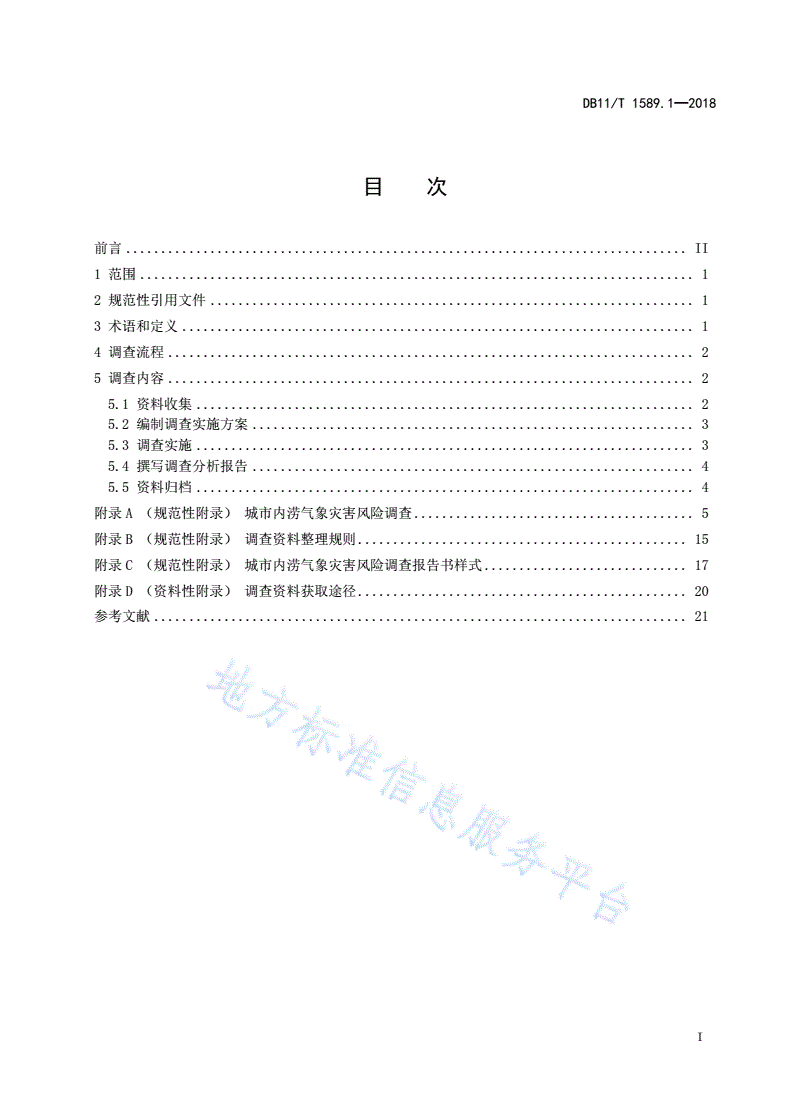

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4调查流程...........................................................................2

5调查内容...........................................................................2

5.1资料收集.......................................................................2

5.2编制调查实施方案...............................................................3

5.3调查实施.......................................................................3

5.4撰写调查分析报告...............................................................4

5.5资料归档.......................................................................4

附录A（规范性附录）城市内涝气象灾害风险调查........................................5

附录B（规范性附录）调查资料整理规则...............................................15

附录C（规范性附录）城市内涝气象灾害风险调查报告书样式.............................17

附录D（资料性附录）调查资料获取途径...............................................20

参考文献............................................................................21

I

DB11/T1589.1—2018

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市气象局提出并归口。

本标准由北京市气象局组织实施。

本标准起草单位：北京市石景山区气象局、中国气象局北京城市气象研究所、北京市气象局气候中

心、中国气象局气象干部培训学院。

本标准主要起草人：苗凤梅、朱立、纪翠玲、李朝、李辉、吴春艳、曹云、张静静、许明、符琳、

宋巧云、扈海波、李靖、袁丽丽、王旭、霍东晴、曹伟华。

II

DB11/T1589.1—2018

气象灾害风险调查技术规范第1部分：城市内涝

1范围

本标准规定了北京市行政区域内城市内涝气象灾害风险调查的流程、内容。

本标准适用于北京市行政区域内城市内涝气象灾害风险调查、预报、预警等气象服务和政府决策。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21010土地利用现状分类标准

DB11/T064—2017北京市行政区划代码

3术语和定义

下列术语和定义适用于本文件。

3.1

城市内涝urbanwaterlogging

强降雨或连续性降雨超过城镇排水能力，导致城镇地面产生积水灾害的现象。

[GB50014—2006（2016年版），定义2.1.20A]

3.2

致灾气象因子disaster-inducingmeteorologicalfactor

直接导致灾害发生的气象因素。

注：主要指暴雨、大风、雷电、冰雹、大雾等灾害性天气现象。

3.3

承灾体exposure

承受灾害的对象。

[MZ/T027—2011，定义3.6]

3.4

城市内涝隐患点urbanwaterlogginghazardpoints

可能形成积水的地点。

3.5

调查区域investigationarea

1

DB11/T1589.1—2018

城市内涝隐患点影响范围及汇流区域。

4调查流程

城市内涝风险调查流程见图1。

资料收集

资料齐全

资料不全编制调查

实施方案

调查实施

致灾气象因子调环境因素调查承灾体调查

查

调查完成

撰写调查调查未完成

分析报告

资料归档

图1城市内涝风险调查流程图

5调查内容

5.1资料收集

5.1.1当年统计的内涝隐患点基本情况，包括数量、分布、经度、纬度、海拔高度、影响范围。

5.1.2汇流区域基本情况，包括经度、纬度、海拔高度、面积。

5.1.3受影响的主要承灾体及其数量和价值量。

5.1.4历史城市内涝淹没情况，包括最大淹没面积和最大淹没深度。

5.1.5历次城市内涝过程的城市水文资料，包括河道水位，泵、闸开启状况。

2

DB11/T1589.1—2018

5.1.6历史城市内涝事件现场录像、图片、目击者口述记录、网站信息等相关资料。

5.2编制调查实施方案

5.2.1调查实施方案应包括以下基本内容：

a)工作目标及基本要求；

b)调查内容及调查对象；

c)调查区域及调查地点；

d)调查方式和调查方法；

e)调查组织实施；

f)调查经费筹划；

g)调查时间及进度。

5.2.2调查实施方案应根据资料变动情况进行调整。

5.3调查实施

5.3.1调查周期应符合下列要求：

a)城市内涝风险调查应每5年开展1次；

b)新增（减）的内涝隐患点应每年补充调查。

5.3.2致灾气象因子调查应包括：

a)现有气象站建站以来的雨量资料；

b)现有水文（水位、雨量）站建站以来的雨量资料；

c)统计并分析雨量分布特征、暴雨发生规律；

d)历史城市内涝事件对应的单位时间雨量；

e)历史城市内涝事件发生时伴见的灾害天气资料及其它气象资料。

5.3.3环境因素调查应包括：

a)1:1万～1:10万行政区划图；

b)1:1万～1:5万土地利用图；

c)1:500～1:1万地形图或数字地形图；

d)1:1万～1:5万水系图；

e)1:2000以上城市道路地理信息图，含道路标高；

f)空间分辨率4米以上遥感影像资料；

g)土地利用情况，包括林地、商服用地、住宅用地、交通运输用地、公共管理与公共服务用地等；

h)排水分区边界；

i)交通和基础设施情况；

j)河道分布及断面信息、水流走势，分段控制水位；

k)水利工程情况，包括堤防、湖泊、沟渠、城市雨污水管网、排水设施等；

l)人口分布及社会经济情况；

m)社区基本情况。

5.3.4承灾体调查应包括：

a)受内涝隐患影响的市政基础设施、建构筑物、企事业单位及其地理位置，包括经纬度、海拔高

度、坡向、坡度；

b)排涝标准和防洪标准；

c)内涝隐患点承灾体的主要特征参数，包括数量、名称、形状、体积、面积等。

3

DB11/T1589.1—2018

5.4撰写调查分析报告

5.4.1调查资料的整理应按下列要求：

a)各类调查应按照附录A填写；

b)附录A表A.1、表A.2中涉及的附件应填写全称，雨量和实况资料表格可自行设计；

c)城市内涝涉及的道路、水体、管渠、内涝隐患点等自然地形地貌、建构筑物与实体等调查资料，

均应按照附录B的编码规则进行编码；

d)土地利用类型编码应符合GB/T21010的规则。

5.4.2调查报告书应包括封面、扉页、委托及受理基本情况、调查经过、调查情况描述、灾害风险总

结和建议等部分，各部分的内容及样式见C.1～C.3。

5.4.3新增（减）内涝隐患点的调查内容应在调查分析报告中补充。

5.5资料归档

5.5.1城市内涝风险调查归档资料应包括以下内容：

a)表A.1～表A.7；

b)各类图片、影像、笔录、录音等原始资料；

c)雨量和水文原始数据以及相关统计资料；

d)全市雨量分布、暴雨分布图；

e)历史城市内涝灾情数据及相关资料；

f)用于环境因素调查的行政区划、地形、遥感影像等各类图纸；

g)实地调查获得的补充资料；

h)内涝隐患点实景图片；

i)调查实施方案及调查分析报告。

5.5.2补充调查资料应按照原归档资料格式追加在归档文件中。

A调查资料归档。

4

DB11/T1589.1—2018

附录A

（规范性附录）

城市内涝气象灾害风险调查

A.1城市内涝隐患点基本信息

城市内涝隐患点基本信息见表A.1。

表A.1城市内涝隐患点基本信息表

C表A.2城市内涝隐患点B影响情况调查表

填表字段单位记录1记录2…填表说明

区名—隐患点所在区，如：朝阳区

区代码—见DB11/T064-2017

隐患点所在街道（镇、乡、地区），如：劲松

街道（镇、乡、地区）名—

街道、东风地区（乡）

街道（镇、乡、地区）代码—见DB11/T064-2017

社区（村）名—隐患点所在社区（村），如：青年路社区

如调查时间为2018年1月就填写201801；若

调查时间年月

只有调查年信息，“月”用00代替

隐患点编号—隐患点1隐患点2…编号用三位阿拉伯数字表示，如：012

隐患点代码—见附录B

隐患点经度度分秒00°00′00″

隐患点纬度度分秒00°00′00″

中心点高程米

影响起点经度度分秒00°00′00″

影响起点纬度度分秒00°00′00″

影响终点经度度分秒00°00′00″

影响终点纬度度分秒00°00′00″

地区生产总值万元以区为单位填写

工业总产值万元以区为单位填写

总人口人以区为单位填写

常住人口人以区为单位填写

人口比例—以区为单位填写，填写男女比例

文字描述近年来北京市行政区域内受内涝影响

主要承灾体数量及价值量—

的主要承灾体名称、数量、因灾受损情况

历史最大淹没深度毫米

5

DB11/T1589.1—2018

表A.1城市内涝隐患点基本信息表（续）

E表A.2城市内涝隐患点D影响情况调查表

填表字段单位记录1记录2…填表说明

历史最大淹没面积平方千米

00°00′00″，填写中心经度，汇流区域是指

汇流区域经度度分秒排水沟（渠）之间或排水沟（渠）与河流、湖

泊等水体汇聚的区域

汇流区域纬度度分秒00°00′00″，填写中心纬度

汇流区域海拔高度米填写中心点海拔或平均海拔高度

汇流区域面积平方千米填写汇流区域总面积

填写历史城市内涝发生时对应的最深水位、泵

历史水文资料—

闸开启状况

历史城市内涝事件现场录像、图片、目击者口

实况资料—附件1附件2…

述记录、网站信息等

点绘各区及全市内涝隐患点分布图，以附件形

内涝隐患点分布图—附件

式加载，比例尺要求1：500以上

备注

注：主要填写调查区域内城市内涝隐患点位置信息以及内涝隐患涉及的人口、土地、社会经济数据和历史城市内涝相

关信息，如有多个隐患点则逐一填写，信息来源应备注。

填表人：________复核人：_______审查人：_______联系电话：__________调查承担单位：

填表日期：年___月日

A.2雨量信息

雨量信息见表A.2。

表A.2雨量信息表

填表字段单位记录1记录2…填表说明

区名—雨量站所在区，如：朝阳区

区代码—见DB11/T064-2017

街道（镇、乡、地区）名—雨量站所在街道（镇、乡、地区），如：老山街道

街道（镇、乡、地区）代码—见DB11/T064-2017

社区（村）名—雨量站所在社区（村），如：水泥厂社区

（一）站点信息

站名—站名1站名2…以台站档案为准

站点经度度分秒00°00′00″，以台站档案为准

6

DB11/T1589.1—2018

表A.2雨量信息表（续）

填表字段单位记录1记录2…填表说明

站点纬度度分秒00°00′00″，以台站档案为准

站点海拔高度米以台站档案为准

填写格式为“yyyymm”，如1958年1月建站就填写

建站时间年月

195801；若只有建站年信息，“月”用00代替

如果仍在观测，填写“建站至今”；如果已经撤站，

观测年限—

填写撤站时间，填写规则同上

（二）雨量资料

北京地区现有气象站（包括区域站）建站以来的逐

雨量—附件1附件2…

小时雨量资料，以附表形式存储

以北京时24时为日界，计算各站日雨量对应的各级

日雨量统计次
