QC/T 1213-2024 汽车活塞环等离子喷涂层检验

ICS43.060

CCST12

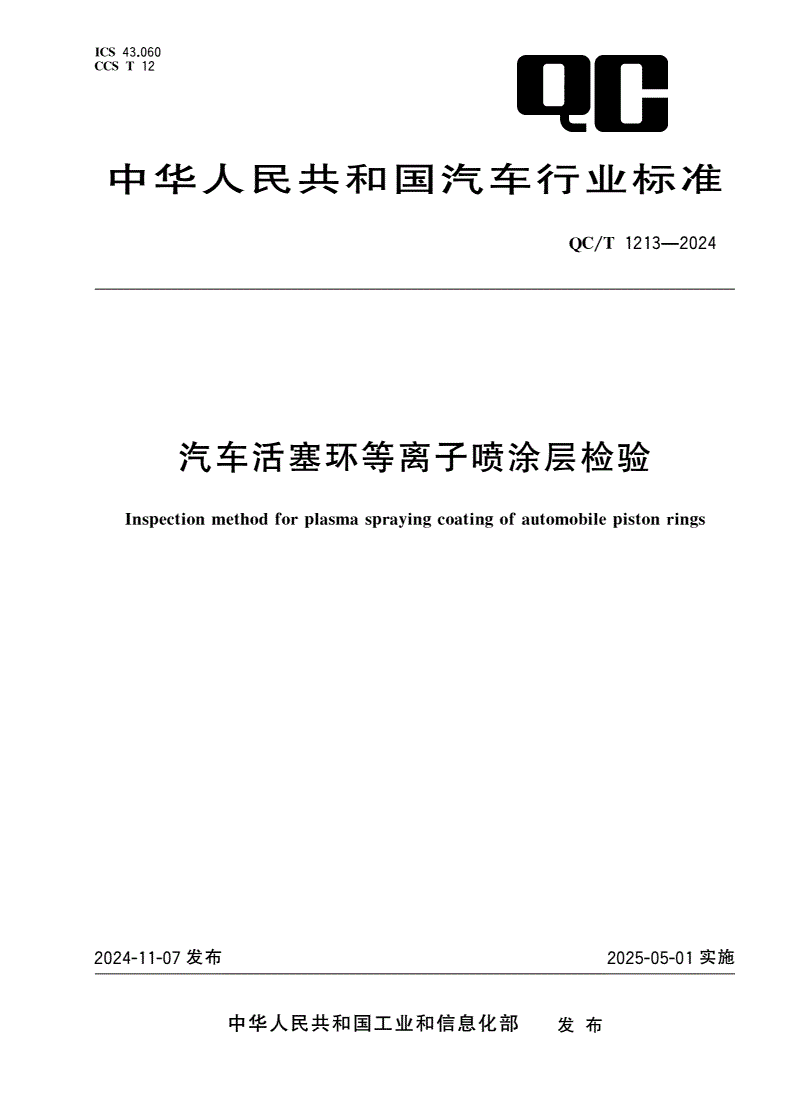

中华人民共和国汽车行业标准

QC/T1213—2024

汽车活塞环等离子喷涂层检验

Inspectionmethodforplasmasprayingcoatingofautomobilepistonrings

2024-11-07发布2025-05-01实施

中华人民共和国工业和信息化部发布

QC/T1213—2024

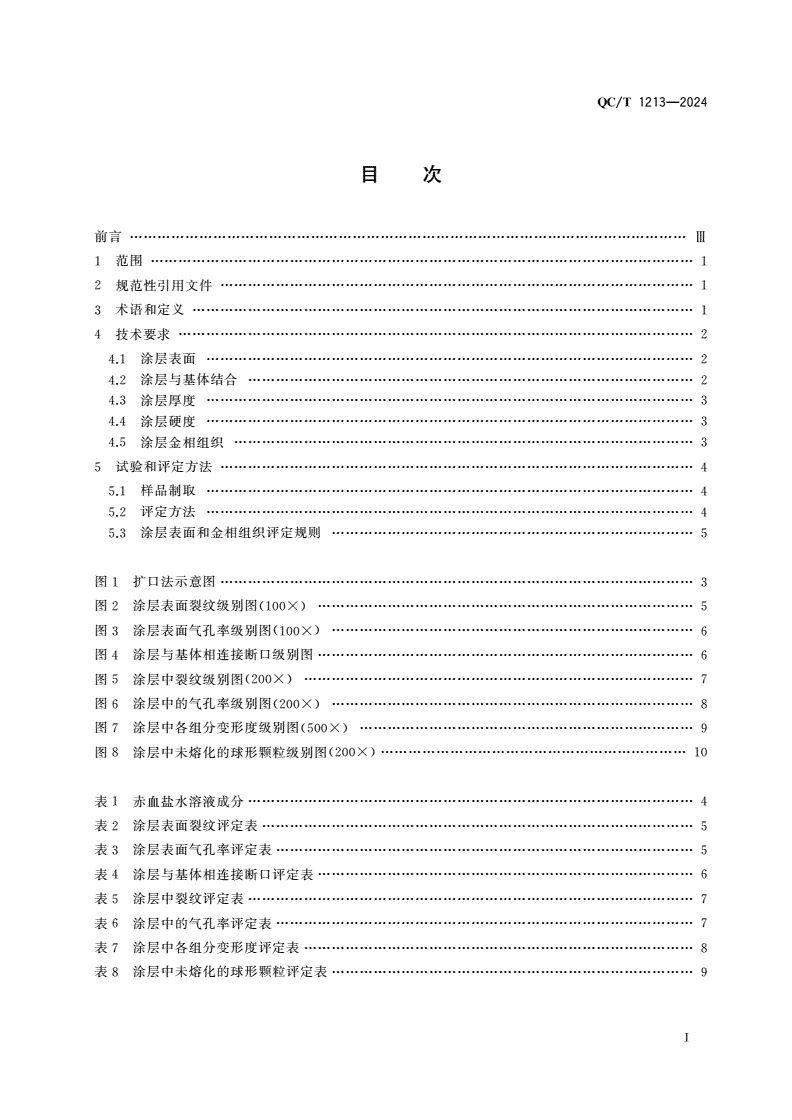

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

技术要求

4…………………2

涂层表面

4.1……………2

涂层与基体结合

4.2……………………2

涂层厚度

4.3……………3

涂层硬度

4.4……………3

涂层金相组织

4.5………………………3

试验和评定方法

5…………………………4

样品制取

5.1……………4

评定方法

5.2……………4

涂层表面和金相组织评定规则

5.3……………………5

图扩口法示意图

1…………………………3

图涂层表面裂纹级别图

2(100×)………………………5

图涂层表面气孔率级别图

3(100×)……………………6

图涂层与基体相连接断口级别图

4………………………6

图涂层中裂纹级别图

5(200×)…………7

图涂层中的气孔率级别图

6(200×)……………………8

图涂层中各组分变形度级别图

7(500×)………………9

图涂层中未熔化的球形颗粒级别图

8(200×)…………10

表赤血盐水溶液成分

1……………………4

表涂层表面裂纹评定表

2…………………5

表涂层表面气孔率评定表

3………………5

表涂层与基体相连接断口评定表

4………………………6

表涂层中裂纹评定表

5……………………7

表涂层中的气孔率评定表

6………………7

表涂层中各组分变形度评定表

7…………8

表涂层中未熔化的球形颗粒评定表

8……………………9

Ⅰ

QC/T1213—2024

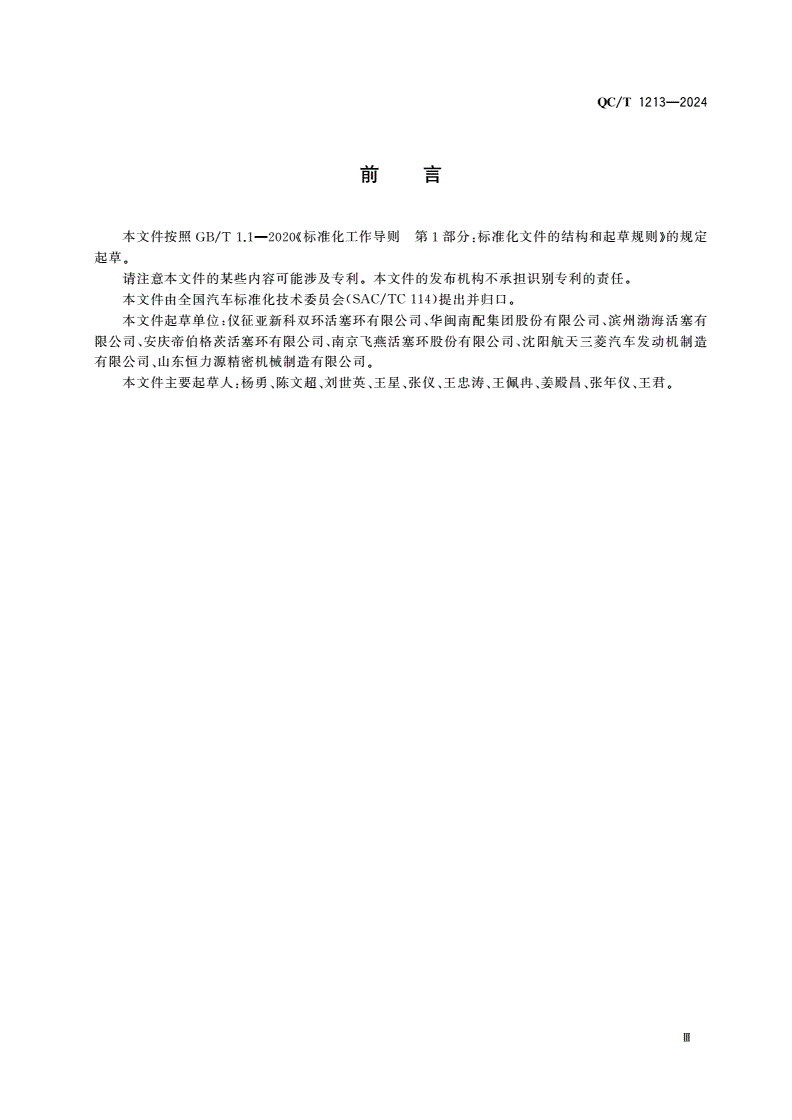

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国汽车标准化技术委员会提出并归口

(SAC/TC114)。

本文件起草单位仪征亚新科双环活塞环有限公司华闽南配集团股份有限公司滨州渤海活塞有

:、、

限公司安庆帝伯格茨活塞环有限公司南京飞燕活塞环股份有限公司沈阳航天三菱汽车发动机制造

、、、

有限公司山东恒力源精密机械制造有限公司

、。

本文件主要起草人杨勇陈文超刘世英王星张仪王忠涛王佩冉姜殿昌张年仪王君

:、、、、、、、、、。

Ⅲ

QC/T1213—2024

汽车活塞环等离子喷涂层检验

1范围

本文件规定了汽车发动机用活塞环钼镍合金等离子喷涂层的术语和定义技术要求试验和评定

、、

方法

。

本文件适用于等离子喷涂工艺制备的汽车发动机用活塞环钼镍合金涂层的检验

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

内燃机活塞环第部分矩形铸铁环

GB/T1149.77:

内燃机活塞环第部分矩形钢环

GB/T1149.88:

内燃机活塞环第部分梯形铸铁环

GB/T1149.99:

金属材料维氏硬度试验第部分试验方法

GB/T4340.11:

金属材料维氏硬度试验第部分硬度计的检验与校准

GB/T4340.22:

金属材料维氏硬度试验第部分标准硬度块的标定

GB/T4340.33:

3术语和定义

下列术语和定义适用于本文件

。

31

.

基体basalbody

被涂层喷涂的材料

。

32

.

钼镍合金涂层Mo-Nialloycoating

金属钼和镍基合金颗粒经混合后用等离子喷涂工艺制备的涂层

。

33

.

有效表面activesurface

覆盖在活塞环外圆面上的喷涂层表面

。

34

.

基准截面referencesection

在有效表面给定区域内截取并与活塞环外圆面相垂直的截面

。

注通常被用作涂层厚度和其他性能的检查面

:。

35

.

局部值localvalue

在活塞环的某一部位的基准截面上测量所得值的算术平均值

。

1
