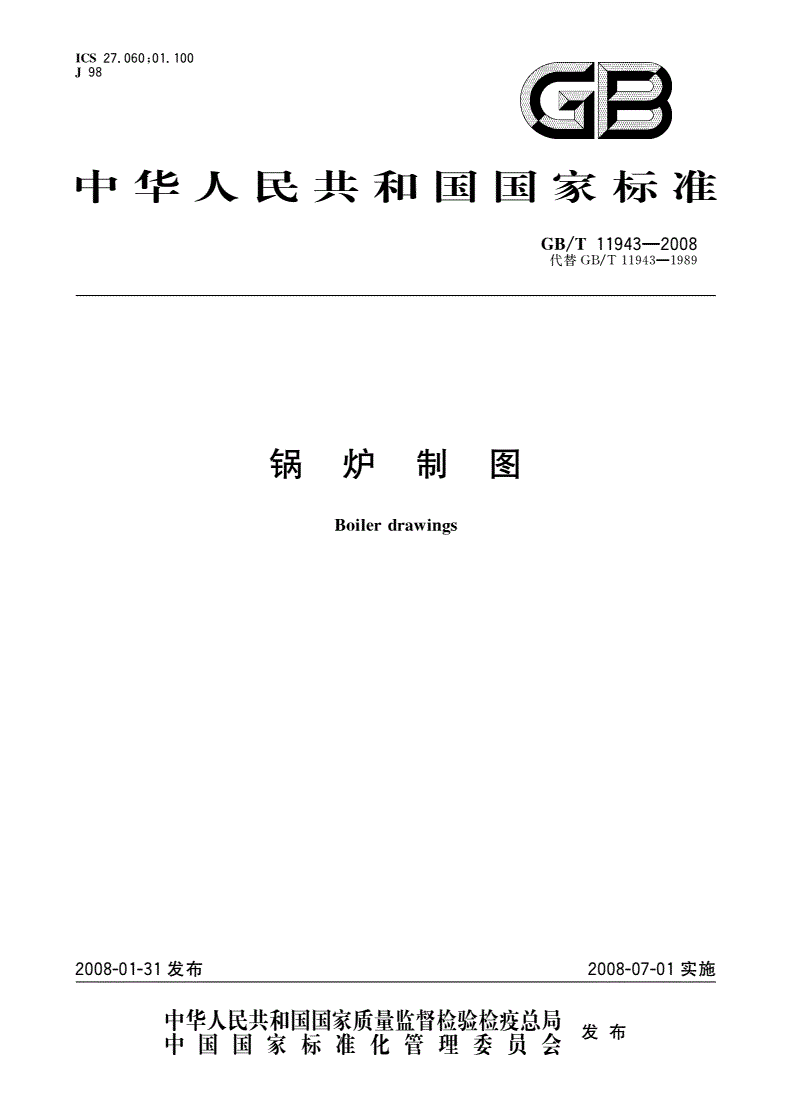

GB/T 11943-2008 锅炉制图

；

犐犆犛２７．０６００１．１００

犑９８

中华人民共和国国家标准

／—

犌犅犜１１９４３２００８

代替／—

ＧＢＴ１１９４３１９８９

锅炉制图

犅狅犻犾犲狉犱狉犪狑犻狀狊

犵

２００８０１３１发布２００８０７０１实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

／—

犌犅犜１１９４３２００８

目次

前言Ⅲ

１范围１

２规范性引用文件１

３总则１

４管子的画法和尺寸标注２

５锅筒、集箱的画法和尺寸标注１４

６钢结构的画法和尺寸标注１８

７剖面符号和图形符号２５

附录（资料性附录）管子轴测图

Ａ３０

附录（资料性附录）炉墙保温材料剖面符号

Ｂ３２

图标高符号

１２

图省煤气蛇形管

２２

图人孔弯管

３３

图水冷壁鳍片管

４３

图管子上开孔

５４

图管端缩口

６４

图管子上焊有附件

７４

图销钉管

８５

图管子与其他零件组成管路（一）

９５

图１０管子与其他零件组成管路（二）５

图１１空间管正、反件６

图１２空间管６

图１３管子左、右件７

图１４管子正、反件８

图１５表格图（一）８

图１６表格图（二）９

图１７管子与阀门焊接连接９

图１８管子与阀门法兰连接９

图１９膜式水冷壁管组１０

图２０膜式水冷壁正、反件１０

图２１膜式水冷壁正、反件轮廓表示１１

图２２膜式水冷壁部件轮廓表示１１

图２３管式空气预热器１２

图２４过热器蛇形管１２

图２５管子尺寸标注规定１３

图２６压力表弯管１３

图２７水平筒体的方位标注１４

Ⅰ

／—

犌犅犜１１９４３２００８

图２８竖直筒体的方位标注１４

图２９锅筒主视图１５

图３０集箱图１５

图３１锅筒给水管接头１６

图３２集箱左、右件１６

图３３集箱展开图１７

图３４锅筒展开图１７

图３５管孔尺寸相近的涂色表示１７

图３６管孔尺寸相近的字母表示１８

图３７锅筒内部装置展开图１８

图３８不等节距交错孔排的标注１８

图３９钢架前墙图１９

图４０刚性梁布置图２０

图４１不同标高层的平台楼梯平面布置图２１

图平台楼梯（一）

４２２１

图平台楼梯（二）

４３２１

图４４柱剖切后的简化表示２２

图４５梁剖切后的简化表示２２

图４６单根柱的装配图２３

图４７单根分段柱的装配图２４

图４８框架护板、平台２５

图４９结构件正、反件２５

图Ａ．１喷水管道（一）３０

图Ａ．２喷水管道（二）３０

图Ａ．３管道３１

表符号和缩略语

１１

表２比例２

表尺寸线终端形式

３２

表剖面符号

４２６

表５门和孔的图形符号２７

表６阀门和附件的图形符号２８

表Ｂ．１炉墙保温材料剖面符号３２

Ⅱ

／—

犌犅犜１１９４３２００８

前言

本标准代替／—《锅炉制图》。

ＧＢＴ１１９４３１９８９

本标准与／—相比主要变化如下：

ＧＢＴ１１９４３１９８９

———在第章总则中，增加了对锅炉总图、部件图的要求，明确了锅炉左右侧水冷壁、集箱的划分

３

原则；

———在第章管子的画法和尺寸标注中，增加了管子用单根粗实线表示的图例和膜式水冷壁及轴

４

测图的画法等；

———在第章锅筒、集箱的画法和尺寸标注中，增加了按锅筒内表面展开图的图例、管孔尺寸相近

５

和不等节距交错孔排的标注方法；

———在第章钢结构的画法和尺寸标注中，增加了锅炉钢结构总图的要求和钢架总图、刚性梁布置

６

图等用单根粗实线表示的图例；

———在第章剖面符号和图形符号中，增加了孔的图形符号、管道系统中阀门和附件的图形符号；

７

———增加了附录（资料性附录）管子轴测图；

Ａ

———增加了附录（资料性附录）炉墙保温材料剖面符号。

Ｂ

本标准的附录、附录为资料性附录。

ＡＢ

本标准由全国锅炉压力容器标准化技术委员会（／）提出并归口。

ＳＡＣＴＣ２６２

本标准由全国锅炉压力容器标准化技术委员会锅炉分技术委员会（）组织修订。

ＳＣ１

本标准起草单位：北京巴布科克·威尔科克斯有限公司。

本标准主要起草人：郭毅、骆声。

本标准所代替标准的历次版本发布情况为：

————；

ＪＢ２６３２１９８１

———／—。

ＧＢＴ１１９４３１９８９

Ⅲ

／—

犌犅犜１１９４３２００８

锅炉制图

１范围

本标准规定了绘制锅炉产品图样的专门要求。

本标准适用于锅炉本体、锅炉钢结构、锅炉范围内管道、附件和辅助设备图样的绘制。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

／机械制图图样画法视图（／—，：，）

ＧＢＴ４４５８．１ＧＢＴ４４５８．１２００２ＩＳＯ１２８３４２００１ＭＯＤ

／机械制图尺寸注法

ＧＢＴ４４５８．４

／机械制图尺寸公差与配合注法

ＧＢＴ４４５８．５

／机械制图图样画法剖视图和断面图（／—，：，

ＧＢＴ４４５８．６ＧＢＴ４４５８．６２００２ＩＳＯ１２８４４２０００

ＭＯＤ）

／管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法

ＧＢＴ６５６７．５

３总则

３．１锅炉总图应满足以下基本要求：

ａ）锅炉总图只表示各部、组件之间的装配关系，图样上可不引零部件的序号和布置明细栏，有关

部、组件在锅炉总清单中按顺序列出；

ｂ）锅炉总图标题栏中应标明锅炉产品型号；

）锅炉总图由数张图样组成时，锅炉的技术规范和技术要求应位于首页。

ｃ

３．２锅炉部、组件图应绘出部、组件整体布置，对于其重复结构应力求简化。

３．３锅炉左、右侧水冷壁、集箱等，以面对锅炉前墙来划分“左”、“右”件。一般对称件宜用“正”、“反”件

表示。

３．４锅炉零、部件，应单独绘制图样，在下述情况下允许不单独绘制零、部件图：

ａ）由型钢垂直冲剪或切割后不再进行其他加工的零件。

ｂ）由钢板冲剪或气割制成的简单零件，可在装配图或部、组件图上绘制详图。

）外购成品件。外购零、部件若仍需局部加工，除加工部分详图表示外，其余部分可省略表示。

ｃ

３．５对称的零件、部组件，一般只绘制一张图样，图上仅表示出其中一个零件、部组件的图形，另一个零

件、部组件在其对称部位用假想线示出，此时图样上应分别注明“左”、“右”件或“正”、“反”件。

３．６结构相同或形状相似的零件、部组件，一般宜绘制成表格图。

３．７在下述情况下可省略视图：

ａ）能用一个视图表示清楚的不必再配置第二个视图；

ｂ）锅炉零部件上的开孔，没有特殊表示即为通孔；

）标注尺寸时，应尽量使用符号和缩略语，见表；

ｃ１

表１符号和缩略语

名称直径球直径半径球半径厚度方形均布平面

符号、缩略语犛犚犛犚狋ＥＱＳ

ｄ）用弯曲或冲压等方法制成的零件，仅提供展开后的长度或外形尺寸即可满足要求时，不必绘

１

／—

犌犅犜１１９４３２００８

制展开图。

３．８零件图的主视图应尽量与其所属部件的装配图（即工作位置）相一致。

３．９管子零件图和冷作件装配图允许标注成封闭尺寸。

锅炉图样应按比例绘制，优先采用的比例按表的规定选取。

３．１０２

表２比例

名称优先采用的比例

原值比例
