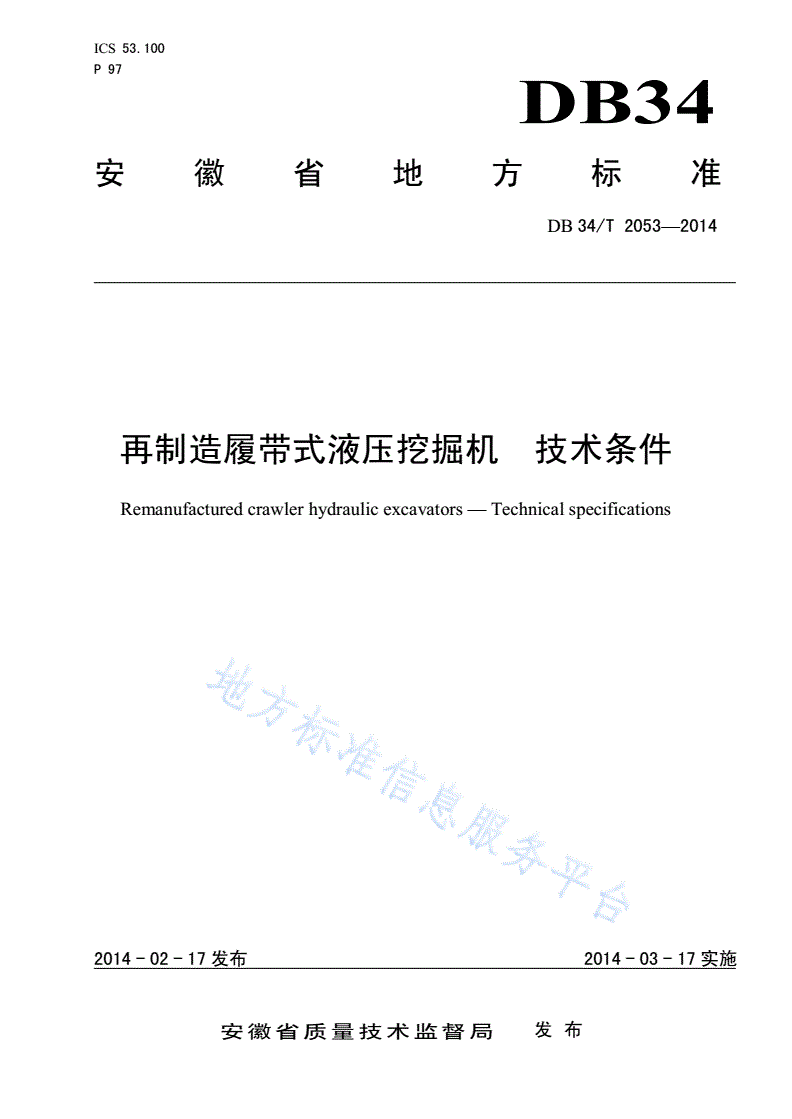

DB34/T 2053-2014 再制造履带式液压挖掘机 技术条件

ICS53.100

P97

DB34

安徽省地方标准

DB34/T2053—2014

再制造履带式液压挖掘机技术条件

Remanufacturedcrawlerhydraulicexcavators—Technicalspecifications

2014-02-17发布2014-03-17实施

安徽省质量技术监督局发布

DB34/T2053—2014

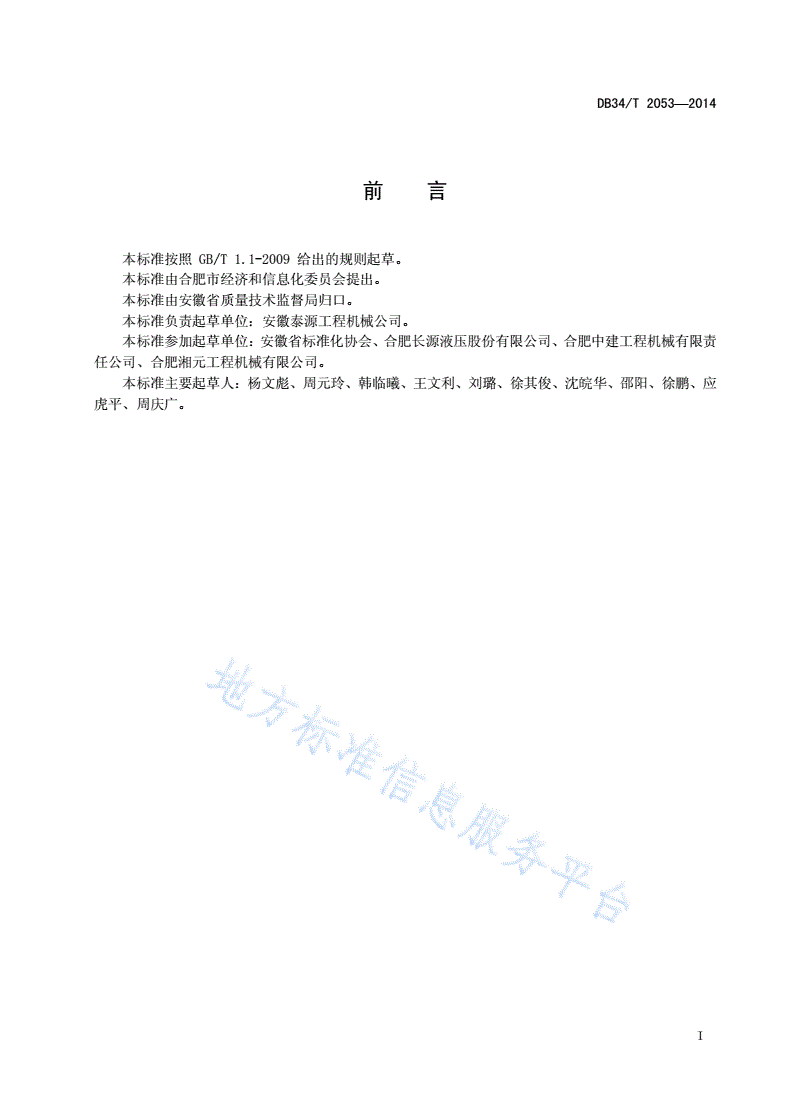

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由合肥市经济和信息化委员会提出。

本标准由安徽省质量技术监督局归口。

本标准负责起草单位：安徽泰源工程机械公司。

本标准参加起草单位：安徽省标准化协会、合肥长源液压股份有限公司、合肥中建工程机械有限责

任公司、合肥湘元工程机械有限公司。

本标准主要起草人：杨文彪、周元玲、韩临曦、王文利、刘璐、徐其俊、沈皖华、邵阳、徐鹏、应

虎平、周庆广。

I

DB34/T2053—2014

再制造履带式液压挖掘机技术条件

1范围

本标准规定了履带式再制造液压挖掘机（以下简称挖掘机）的术语和定义、主参数、要求、试验方

法和检验规则以及标志、包装、运输、贮存等。

本标准适用于工作质量不大于50t的挖掘机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5226.1机械电气安全机械电气设备第1部分:通用技术条件

GB/T6375土方机械牵引力测试方法

GB/T6572.1液压挖掘机术语

GB/T7586液压挖掘机试验方法

GB/T8595土方机械司机的操纵装置

GB/T9139液压挖掘机技术条件

GB/T13331土方机械液压挖掘机起重量

GB/T13332土方机械液压挖掘机和挖掘装载机挖掘力的测定方法

GB/T14039液压传动油液固体颗粒污染等级代号

GB16710土方机械噪声限值

GB19517国家电气设备安全技术规范

GB/T19929土方机械履带式机器制动系统的性能要求和试验方法

GB/T20082液压传动液体污染采用光学显微镜测定颗粒污染度的方法

GB20178土方机械安全标志和危险图示通则

GB/T20418土方机械照明、信号和标志灯以及反射器

GB/T27611再生利用品和再制造品通用要求及标识

GB/T28618机械产品再制造通用技术要求

GB/T28619再制造术语

JB/T5943工程机械焊接件通用技术条件

JB/T5946工程机械涂装通用技术条件

3术语和定义

GB/T6572.1和GB/T28619界定的以及下列术语和定义适用于本标准。

3.1

再制造履带式液压挖掘机remanufacturedcrawlerhydraulicexcavators

1

DB34/T2053—2014

经过再制造的过程达到再制造要求，并重新上市的履带式液压挖掘机。

4主参数

挖掘机主参数参见附录A。

5要求

5.1一般要求

5.1.1挖掘机应能在环境温度为-15°C～+40°C条件下正常作业。

5.1.2挖掘机标准型的正铲工作装置应能在密度2000kg/m3的物料中正常作业，反铲工作装置应能

在密度1800kg/m3的物料中正常作业。

5.1.3挖掘机的焊接质量应符合JB/T5943的规定。

5.1.4挖掘机应操纵灵活、准确可靠。操纵装置应符合GB/T8595的规定。

5.1.5液压油的最高温度和最大温升应处于挖掘机正常工作允许范围内。

5.1.6挖掘机在按GB/T7586规定的试验条件下，动臂液压缸活塞杆因系统内泄漏引起的位移量不得

大于25mm/10min。

5.1.7挖掘机出厂时，不能出现渗漏。

5.1.8挖掘机行驶直线性能：跑偏量不得大于测量距离的7％。

5.1.9回转机构应保证回转、启动和制动平稳。

5.1.10挖掘机应具备从旧机拆解到整机出厂检验完整的工艺流程和检验流程。

5.1.11对于再制造的发动机、液压泵、液压阀和液压马达等关键部件应有再制造标识。

5.1.12发动机、液压泵、液压阀、液压油缸、液压马达、张紧油缸、张紧弹簧必须由质量检验部门在

专用试验台检验合格并出具检验报告后方能入库或进行装配。

5.1.13其它结构件类零部件也应经检验合格后方可进行装配或人库，外协件和外购件应有检验合格

证，并经质量检验部门检验合格后方能入库或进行装配。

5.1.14挖掘机系统油液固体颗粒的污染等级应不超过GB/T14039规定的-/18/15。

5.1.15挖掘机出厂时随机除提供整机性能比对检验报告外，还应至少提供发动机、液压泵、液压阀、

液压马达部件的性能比对检验报告。

5.1.16挖掘机的外观零件必须完好无缺损，各类仪表的工作和显示正常，随机附件配置完整。

5.1.17其他技术要求符合GB/T28618规定。

5.2性能

挖掘机的性能参数标准以原生产企业提供的数据和试验方法为准，对于不能提供数据和试验方法的

项目，可取同规格的3台新机按GB/T7586、GB/T13331、GB/T13332、GB/T19929规定测得的数据

取算术平均值作为该再制造整机的性能参数标准。内容为：

——铲斗液压缸挖掘力
