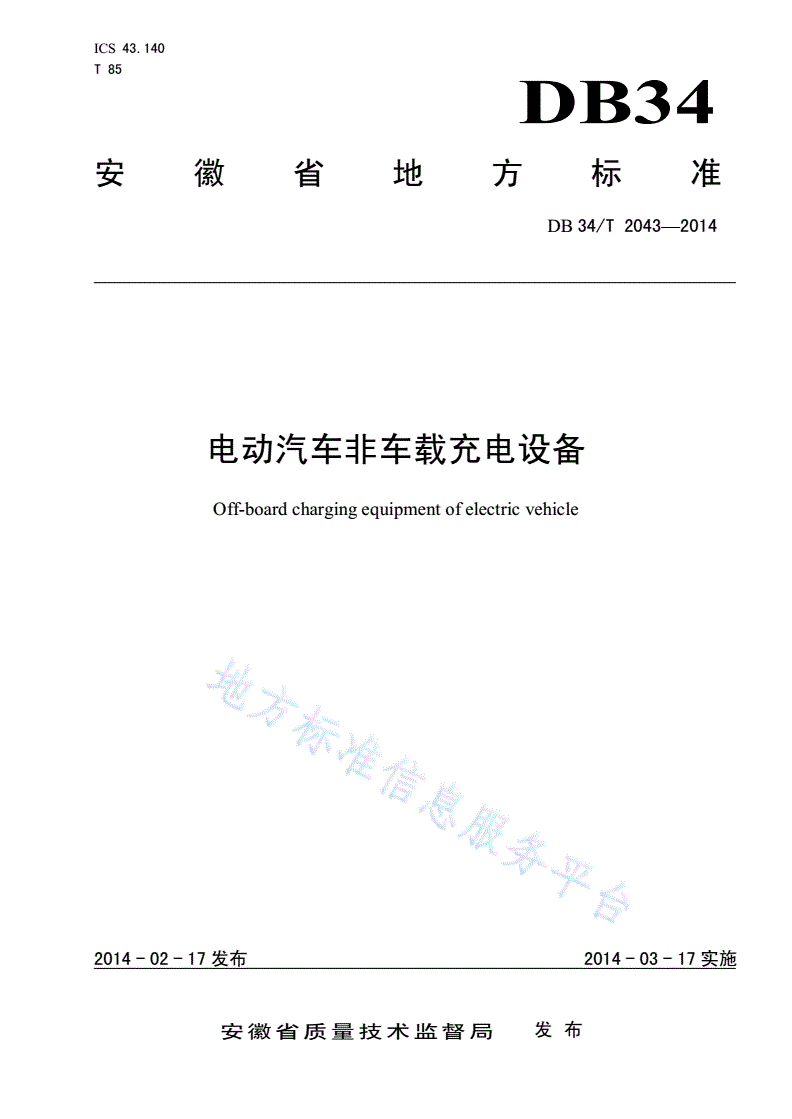

DB34/T 2043-2014 电动汽车非车载充电设备

ICS43.140

T85

DB34

安徽省地方标准

DB34/T2043—2014

电动汽车非车载充电设备

Off-boardchargingequipmentofelectricvehicle

2014-02-17发布2014-03-17实施

安徽省质量技术监督局发布

DB34/T2043—2014

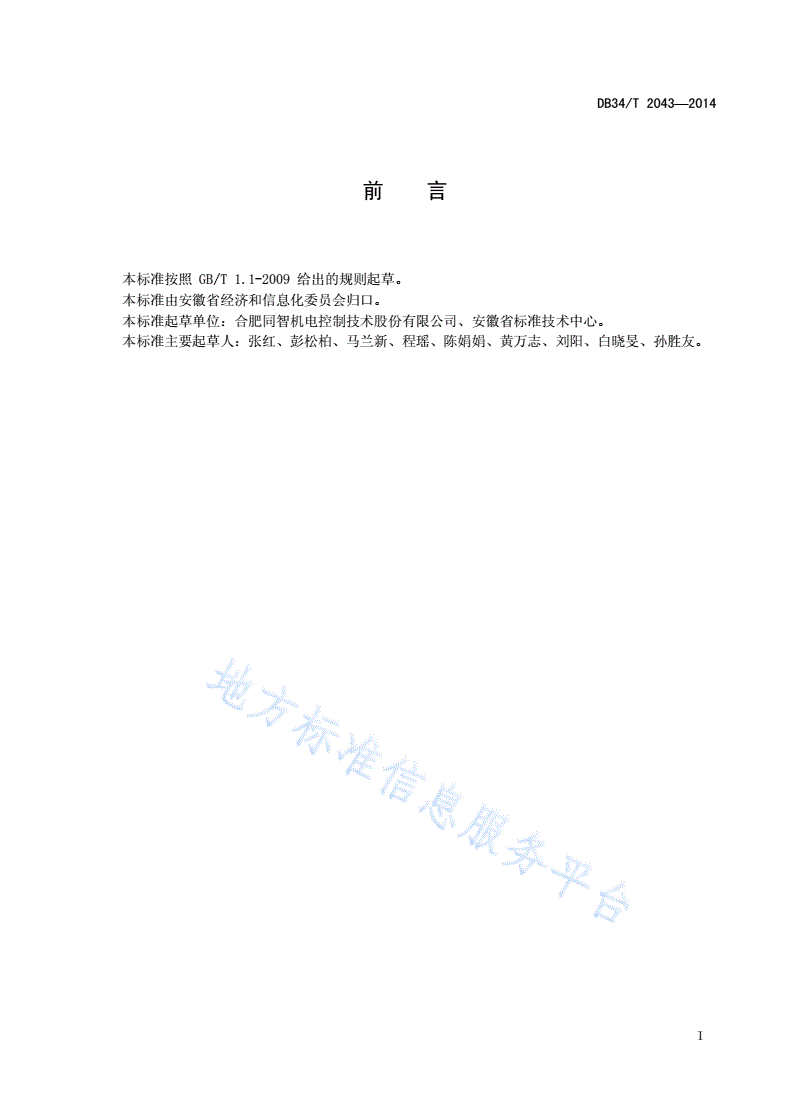

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省经济和信息化委员会归口。

本标准起草单位：合肥同智机电控制技术股份有限公司、安徽省标准技术中心。

本标准主要起草人：张红、彭松柏、马兰新、程瑶、陈娟娟、黄万志、刘阳、白晓旻、孙胜友。

I

DB34/T2043—2014

电动汽车非车载充电设备

1范围

本标准规定了电动汽车非车载充电设备的术语和定义、环境要求、要求、检验方法、检验规则、标

志、包装、运输、贮存。

本标准适用于电动汽车非车载充电设备的设计、制造、验收和使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB4208外壳防护等级（IP代码）

GB/T4797.6电工电子产品自然环境条件尘、沙、盐雾

GB/T5013.1额定电压450/750V及以下橡皮绝缘电缆第1部分:一般要求

GB/T6587-2012电子测量仪器通用规范

GB9254信息技术设备的无线电骚扰限值和测量方法

GB/T11463电子测量仪器可靠性试验

GB/T11918工业用插头插座和耦合器第1部分:通用要求

GB/T13306标牌

GB/T13384机电产品包装通用技术条件

GB16895.21低压电气装置第4-41部分:安全防护电击防护

GB/T17618信息技术设备抗扰度限值和测量方法

GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）

GB/Z17625.6电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限

制

GB/T18487.1电动车辆传导充电系统一般要求

GB/T19596电动汽车术语

GB/T19826电力工程直流电源设备通用技术条件及安全要求

GB/T20234.1电动汽车传导充电用连接装置第1部分:通用要求

GB/T28569-2012电动汽车交流充电桩电能计量

GB/T29318-2012电动汽车非车载充电机电能计量

GB50057建筑物防雷设计规范

DL/T620交流电气装置的过电压保护和绝缘配合

3术语和定义

1

DB34/T2043—2014

GB/T18487.1、GB19596、GB/T11918、GB/T19826、GB4208中界定的以及下列术语和定义适用

于本文件。

3.1

非车载充电机Off-boardcharger

固定安装在电动汽车外，与交流电网相连接，为电动汽车动力电池提供直流电能的供电装置。

3.2

交流充电桩ACchargingpoint

固定安装在电动汽车外，为电动汽车车载充电机提供交流电源的供电装置。

3.3

直流充电桩DCchargingpoint

固定安装在电动汽车外，与非车载充电机连接，为电动汽车动力电池提供直流电能的供电装置。

3.4

充电桩Chargingpoint

交流充电桩和直流充电桩的总称。

3.5

谐波Harmonic

电力系统的电流和电压中非正弦周期分量所含的频率为基波频率整数倍（大于1）的正弦周期分量。

3.6

谐波含有率Harmonicratio（HR）

周期性交流量中含有的第h次谐波分量的方均根值与基波分量的方均根值之比（用百分数表示）。

3.7

稳流精度Stabilizedcurrentprecision

非车载充电机在稳流状态下，交流输入电压在额定值±15％内变化，输出电压在充电电压调节范

围内变化，输出电流在（20％～100％）额定值范围内任一数值上保持稳定时的稳定程度。

3.8

稳压精度Stabilizedvoltageprecision

非车载充电机在稳压状态下，交流输入电压在额定值±15％内变化，输出电流在（0％～100％）额

定值范围内变化，输出电压在其电压调节范围内任一数值上保持稳定时的稳定程度。

3.9

纹波系数Ripplefactor

2

DB34/T2043—2014

非车载充电机在稳压状态下，交流输入电压在额定值±15％内变化，输出电流在（0％～100％）

额定值范围内变化，输出电压在其电压调节范围内任一数值上，测得电阻性负载两端脉动量峰值与谷值

之差，与直流输出电压平均值之比。

3.10

均流及均流不平衡度Equalizingcurrentandunbalance

采用同型号同参数的高频开关电源模块，使每一个模块都能均匀地承担总的负荷电流，称为均流。

模块间负荷电流的差异，叫均流不平衡度。

4环境要求

4.1工作温度

非车载充电机和充电桩的工作环境温度应满足-20℃～+55℃。

4.2相对湿度

非车载充电机和充电桩的工作环境相对湿度应不大于95％。

5要求

5.1总则

非车载充电机和充电桩应按经规定程序批准的技术文件和图样生产。

5.2安全防护要求

5.2.1三防（防潮湿，防霉变，防盐雾）保护

非车载充电机和充电桩内印制线路板、接插件等电路应进行防潮湿、防霉变、防盐雾处理，其中防

盐雾腐蚀能力满足GB/T4797.6要求，使非车载充电机和充电桩能在室外潮湿、含盐雾的环境下正常

运行。

5.2.2IP防护等级

非车载充电机和充电桩应满足IP32（在室内）或IP55(在室外)要求，必要时按照GB4208的规定

确定是否提高防护等级。

5.2.3防雷与接地

非车载充电机和充电桩的防雷要求应符合GB50057、DL/T620的有关规定，接地要求应满足相关

电气设备要求。

5.2.4安全防护、电击防护

非车载充电机和充电桩场所应配置安全防护、电击防护的电气装置，且符合GB16895.21的有关

规定。

5.2.5防盗保护

3

DB34/T2043—2014

非车载充电机和充电桩外壳门应装防盗锁，固定非车载充电机和充电桩的螺栓必须是在打开外壳门

后才能安装或拆卸。

5.2.6电气绝缘性能

5.2.6.1非车载充电机输入回路对地、输出回路对地、输入回路对输出回路之间的绝缘电阻，应均不

小于10MΩ。
