DB12/T 941-2020 高速公路桥梁预防养护规程

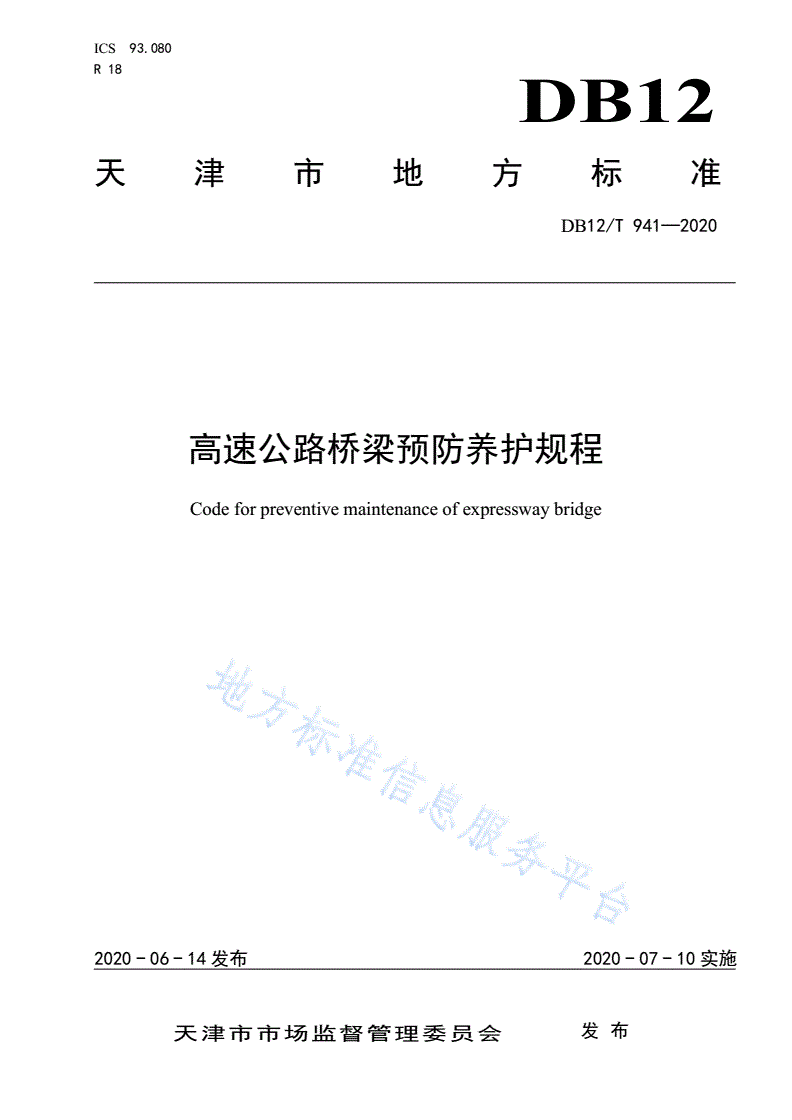

ICS93.080

R18

DB12

天津市地方标准

DB12/T941—2020

高速公路桥梁预防养护规程

Codeforpreventivemaintenanceofexpresswaybridge

2020-06-14发布2020-07-10实施

天津市市场监督管理委员会发布

DB12/T941—2020

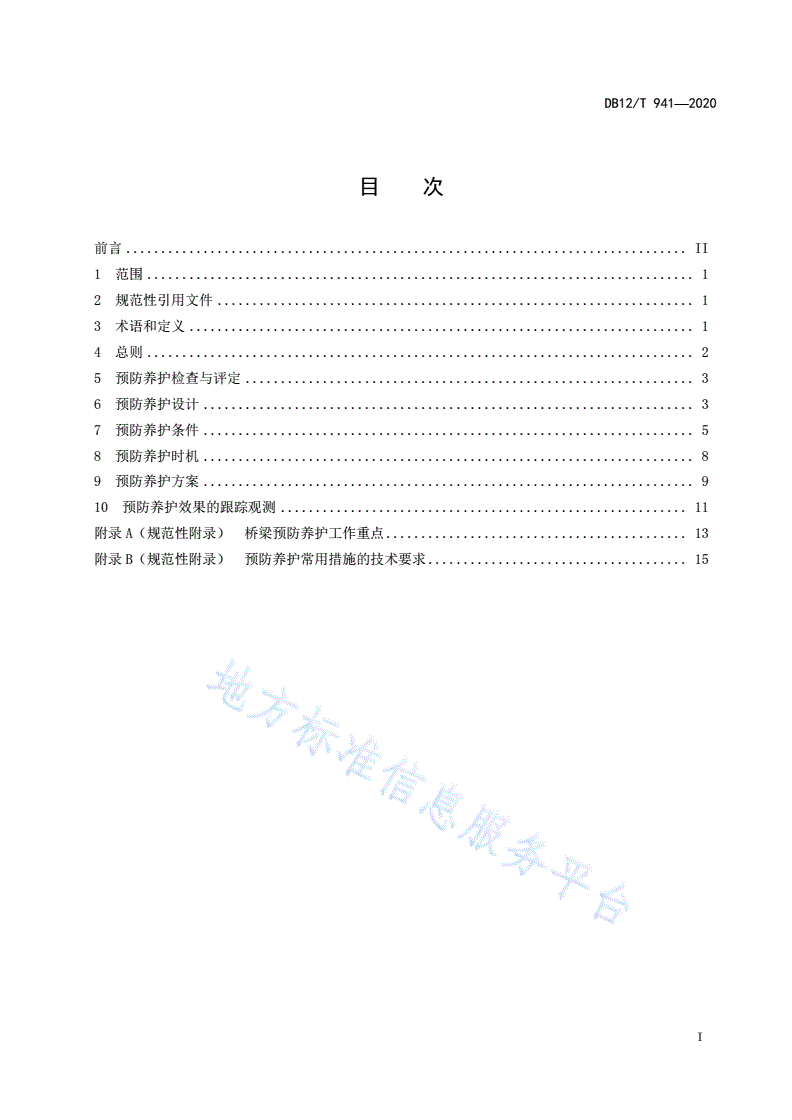

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总则..............................................................................2

5预防养护检查与评定................................................................3

6预防养护设计......................................................................3

7预防养护条件......................................................................5

8预防养护时机......................................................................8

9预防养护方案......................................................................9

10预防养护效果的跟踪观测..........................................................11

附录A（规范性附录）桥梁预防养护工作重点...........................................13

附录B（规范性附录）预防养护常用措施的技术要求.....................................15

I

DB12/T941—2020

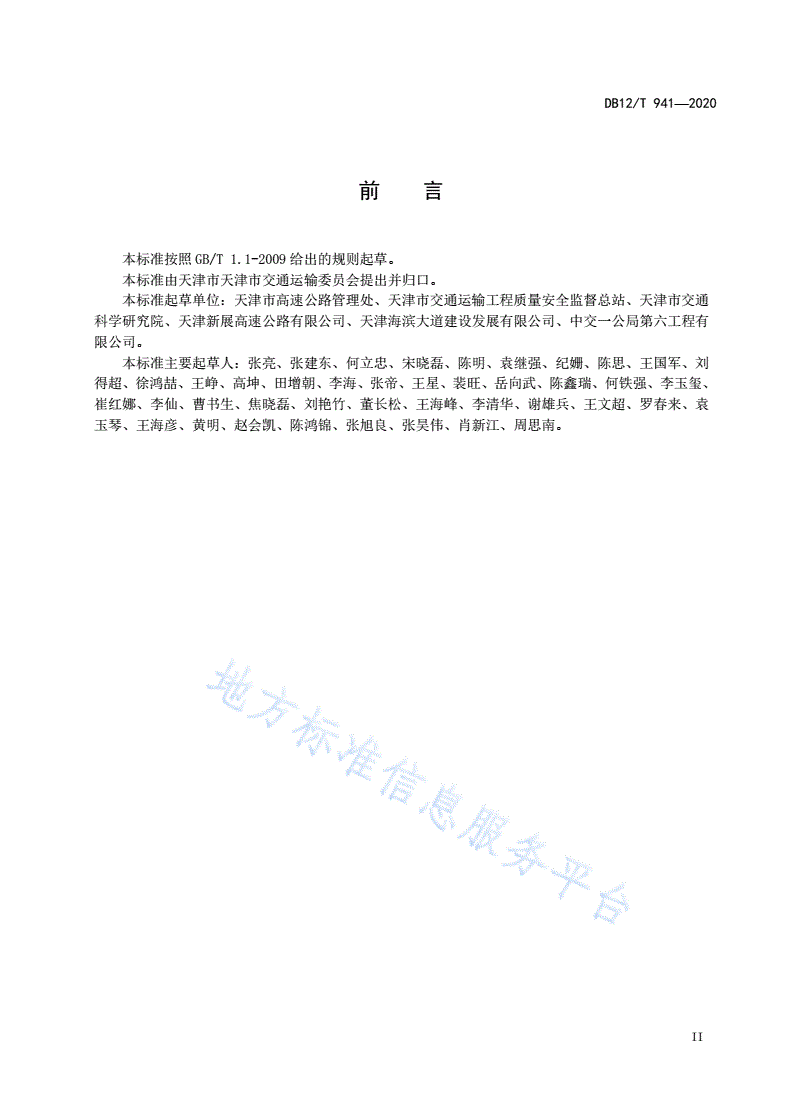

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由天津市天津市交通运输委员会提出并归口。

本标准起草单位：天津市高速公路管理处、天津市交通运输工程质量安全监督总站、天津市交通

科学研究院、天津新展高速公路有限公司、天津海滨大道建设发展有限公司、中交一公局第六工程有

限公司。

本标准主要起草人：张亮、张建东、何立忠、宋晓磊、陈明、袁继强、纪姗、陈思、王国军、刘

得超、徐鸿喆、王峥、高坤、田增朝、李海、张帝、王星、裴旺、岳向武、陈鑫瑞、何铁强、李玉玺、

崔红娜、李仙、曹书生、焦晓磊、刘艳竹、董长松、王海峰、李清华、谢雄兵、王文超、罗春来、袁

玉琴、王海彦、黄明、赵会凯、陈鸿锦、张旭良、张昊伟、肖新江、周思南。

II

DB12/T941—2020

高速公路桥梁预防养护规程

1范围

本标准规定了高速公路桥梁预防养护的检查与评定、设计、条件、时机和跟踪观测。

本标准适用于天津市高速公路桥梁预防养护，普通公路桥梁可参考使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本

文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50728工程结构加固材料安全性鉴定技术规范

JT/T722公路桥梁钢结构防腐涂装技术条件

JT/T821.1混凝土桥梁结构表面用防腐涂料

JTGF40公路沥青路面施工技术规范

JTGH11公路桥涵养护规范

JTG/TH21公路桥梁技术状况评定标准

TJGH2001高速公路养护工程质量检验评定标准

JTG/TJ23公路桥梁加固施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

桥梁预防养护bridgepreventivemaintenance

在桥梁结构基本完好、仅出现少量表观性损伤、材料状况初步劣化时，为预防病害的发生或减缓

病害的发展，在适当时机采用的有计划的、周期性的、主动性的养护策略。

3.2

桥梁修复养护bridgerepairandmaintenance

针对桥梁承载力不足进行的结构性补强、加固或对桥梁各构件、各部件功能性损害进行的桥梁养

护工作。

3.3

养护需求时机maintenancedemandtiming

根据桥梁构件及材质状况的衰减情况，需要采取合适的预防养护措施阻止病害发生或减缓病害发

展而确定的养护时间。

3.4

最佳养护时机besttimeformaintenance

根据桥梁构件及材质状况的衰减情况，经过寿命周期成本分析后，确定的需要采取预防养护措施

阻止病害发生或减缓病害发展的最佳时间范围。

1

DB12/T941—2020

3.5

桥梁日常养护dailymaintenanceofbridge

对桥梁经常进行的清洁、保养作业。

3.6

桥梁构件bridgemember

组成桥梁结构的最小单元，如一片梁、一个桥墩等。

3.7

桥梁部件bridgecomponent

结构中同类构件的统称，如梁、桥墩等。

3.8

蜂窝voids

混凝土局部不密实或松散，混凝土表面多砂少浆，呈蜂窝状空洞。

3.9

剥落spalling

混凝土表层脱落、粗集料外露的现象。严重时，成片状脱落，钢筋外露。

3.10

涂层缺陷coatingdefect

钢结构表面涂层出现流痕、气泡、白化、起皱、起皮等现象。

4总则

4.1桥梁预防养护是依据桥梁技术状况评定结果，基于费用-效益原则进行的有计划的、周期性的、

主动性养护策略。

4.2桥梁预防养护可通过修复桥梁非结构性损伤的方式保持和改善桥梁技术状况，延缓桥梁结构性损

伤的发生、发展，降低桥梁全寿命周期内养护总费用。

4.3桥梁预防养护应贯彻“预防为主、防治结合”的方针，坚持“养早、养小、养好”的原则进行。

4.4应定期对桥梁技术状况进行检测评定，结合病害的发展、分析，预测桥梁病害发展趋势，制定科

学有效、经济合理、安全可靠的预防养护方案；桥梁预防养护可作为专项工程进行，也可结合桥梁养

护工程一并开展实施，逐步实现桥梁预防养护工作的规范化、科学化和制度化。

4.5桥梁预防养护应积极推广应用新技术、新材料、新设备、新工艺，总结经验，不断创新，提高预

防养护的技术水平。

4.6桥梁预防养护工作，除应执行本规程的规定外，尚应遵守国家和行业现行相关标准、规范。

4.7桥梁预防养护工作流程见图1所示。

2

DB12/T941—2020

桥梁检查与评定

桥梁经常检查桥梁定期检查

日常养护否是/否满足预防养护条件否修复养护

是

预防养护设计

确定预防养护时机

确定预防养护方案

预防养护实施

预防养护实施效果跟踪观测

图1桥梁预防养护工作流程图

5预防养护检查与评定

5.1一般规定

5.1.1运营管理单位应按照JTGH11中要求的检查内容和检查频率开展桥梁检查工作,根据检查结果

对桥梁技术状况进行评定。

5.1.2确定预防养护范围,制定预防养护方案和措施。

5.1.3预防养护的重点见附录A。

5.2检查方法

按照JTGH11中经常检查和定期检查的要求开展桥梁检查工作。

5.3评定方法

5.3.1桥梁病害标度的评定，依据JTG/TH21中的评定方法进行。

5.3.2桥梁预防养护检查评定以桥梁构件和部件为主，在确定预防养护范围时，主要以桥梁构件、部

件、部位的评定结果为依据。

6预防养护设计

6.1一般规定

3

DB12/T941—2020

6.1.1预防养护设计应进行方案比选和费用效益分析。

6.1.2预防养护设计应参考历年桥梁检测数据，并进行总结分析。

6.1.3预防养护设计包括预防养护综合规划设计和预防养护专项方案设计。

6.2预防养护综合规划设计流程

6.2.1预防养护综合规划设计通过对桥梁历史检测数据进行分析，总结病害发展演变趋势，结合预防

养护效果的分析，制定未来3年～5年的预防养护方案。

6.2.2预防养护综合规划设计流程见图2所示，主要内容包括：

——根据桥梁历史检测数据，分析桥梁病害尤其是适合进行预防养护的病害的发展演变趋势；

——根据桥梁总体养护规划和养护投资计划，结合桥梁的养护历史、通车运营年限、周边环境条

件、预防养护技术等，制定预防养护综合规划设计初步方案；

——通过对预防养护效果、实施可靠度、寿命周期成本分析，确定最终的预防养护综合规划设计

方案。

历史病害数据分析

病害发展演变趋势病害影响分析

养护总体规划预防养护技术分析

制定预防养护综合规划

养护投资计划初步设计通车运营年限

养护历史周边环境条件

寿命周期成本分析预防养护效果分析实施可靠度分析

预防养护综合规划设计选定

图2预防养护综合规划设计流程

6.3预防养护专项方案设计流程

6.3.1预防养护专项方案设计应及时对桥梁检测数据进行分析，根据实际情况判定是否需要安排开展

预防养护，或结合工程维修一并实施。

6.3.2预防养护专项方案设计流程见图3所示，主要内容包括：

4

DB12/T941—2020

——通过桥梁检查，确定预防养护范围；

——分析检测数据，根据桥梁结构、周边环境条件、技术适用性等形成初步的预防养护专项方案；

结合经济效益、交通组织、预防养护效果等，确定最终的预防养护专项方案。

确定预防养护范围

病害数据分析周边环境条件

初步的预防养护专项方案

桥梁结构类型技术成熟度、适用性

交通组织实施可靠度经济效益分析预防养护效果施工工期

预防养护专项方案选定

图3预防养护专项方案设计流程

7预防养护条件

7.1一般规定

7.1.1预防养护一般适用于桥梁构件、部件、部位技术状况良好的在役桥梁。

7.1.2依据JTG/TH21评定标准，当桥梁构件、部件、部位（桥面系、上部结构、下部结构）病害评

定标度达到2时，宜进行预防养护。

7.2桥梁预防养护条件

7.2.1上部结构构件预防养护条件见表1所示。

表1上部结构构件预防养护条件

预防养护病害条件

序号描述

病害类型标度值

局部出现网状裂缝，或主梁出现少量轻微裂缝，缝宽未超限；

1混凝土表层裂缝2网状裂缝累计面积≤构件面积的20%，单处面积≤1.0㎡，或主

梁裂缝缝长≤截面尺寸1/3

5

DB12/T941—2020

表1（续）

预防养护病害条件

序号描述

病害类型标度值

较大面积蜂窝麻面

2蜂窝、麻面2

累计面积≤构件面积的50%

混凝土结呈现明水，伴有晶体析出或水迹、白华，表层砂浆脱落，露出

3构表观缺渗水、水蚀、麻面2粗骨料呈现麻面

陷累计面积≤构件面积的5%，或单处面积≤0.5㎡

次要部件局部表层混凝土空鼓、网裂，轻微剥落

42

胀裂、剥落累计面积≤构件面积的5%，或单处面积≤0.5㎡

涂层个别位置出现流痕、气泡、白化、漆膜发黏、针孔、起皱

5涂层劣化2或皱纹、表面粉化、变色起皮、脱落等缺陷

钢结构

累计面积≤构件面积的10%

表层缺陷

构件表面发生轻微锈蚀，部分氧化皮或油漆层出现剥落

6钢材锈蚀2

锈蚀累计面积≤构件面积的5%

7斜拉索、吊杆钢护筒防水垫圈2轻微老化，表面有脏污

8支座钢构件锈蚀2垫板、钢盆、螺栓等出现表面出现较多锈蚀

7.2.2下部结构构件预防养护条件见表2所示。

表2下部结构构件预防养护条件

预防养护病害条件

序号描述

病害类型标度值

局部网状裂缝；

1网状裂缝2

累计面积≤构件面积的20%，单处面积≤1.0㎡

较少裂缝，缝宽未超限；

2桥墩水平裂缝2

缝长≤墩身直径或墩身宽度的1/8

较少裂缝，缝宽未超限

3竖向裂缝2

缝长≤截面尺寸的1/5

混凝土

局部网状裂缝；

4表层裂缝网状裂缝2

累计面积≤构件面积的20%，单处面积≤1.0㎡

墩帽顶面少量裂缝，缝宽未超限；

52

盖梁水平裂缝缝长≤截面尺寸的1/3

盖梁

缝宽未超限

6自上而下的2

缝长≤截面尺寸的1/5，间距＞80㎝

垂直裂缝

6

DB12/T941—2020

表2（续）

预防养护病害条件

序号描述

病害类型标度值

局部网状裂缝；

7网状裂缝2

累计面积≤构件面积的20%，单处面积≤1.0㎡

台身的缝宽未超限

8台身2

水平裂缝缝长≤台身宽的1/8

缝宽未超限

9混凝土竖向裂缝2

缝长≤截面尺寸的1/3

表层裂缝

台帽

缝宽未超限

10台帽自上而下的2

缝长≤截面尺寸的2/3，间距≥20㎝

垂直裂缝

较多网裂；出现个别裂缝，缝宽未超限

11翼墙、耳墙2

网裂总面积

轻微蜂窝、麻面

12蜂窝、麻面2

墩身累计面积≤构件面积的20%，单处面积≤1.0㎡

盖梁局部混凝土剥落、露筋

13剥落、露筋2

累计面积≤构件面积的3%，单处面积≤0.5㎡

局部混凝土剥落

14桥台剥落2

混凝土结累计面积≤构件面积的5%，单处面积≤0.5㎡

构表观缺局部混凝土剥落、磨损等

15台帽破损2

陷累计面积≤构件面积的10%，单处面积≤0.5㎡

翼墙局部混凝土出现空洞、孔洞、剥落，或砖石表面小块脱落

16破损2

耳墙累计面积≤构件面积的5%，单处面积≤0.5㎡

呈现明水，伴有晶体析出或水迹、白华，表层砂浆脱落，露

17渗水、水蚀、麻面2出粗骨料呈现麻面

累计面积≤构件面积的5%，或单处面积≤0.5㎡

铺砌面局部隆起、凹陷、开裂，砌缝砂浆脱落；或局部铺砌

18锥坡、护坡破损2面下滑、坡角损坏

缺陷面积≤10%

7.2.3桥面系结构预防养护条件见表3所示。

表3桥面系结构预防养护条件

预防养护病害条件

序号描述

病害类型标度值

1车辙2面层出现深度较浅的车辙，深度达到10-15mm

面层局部松散、露骨或局部浅坑槽

2沥青混凝土铺装层破损2松散、露骨累计面积≤10%；坑槽深度≤25㎜，累计面积≤3%，

单处面积≤0.5㎡

局部龟裂，裂缝区无变形、无散落；龟裂缝宽≤2.0㎜，部分

3沥青混凝土铺装层裂缝2

裂缝块度≤5.0m

7

DB12/T941—2020

表3（续）

预防养护病害条件

序号描述

病害类型标度值

局部块裂，裂缝区无散落；块裂缝宽≤3.0㎜，大部分裂缝块

度＞1.0m

3沥青混凝土铺装层裂缝2

有纵横裂缝，裂缝壁无散落，无支缝；纵横裂缝缝长≤1.0m，

缝宽≤3.0㎜

4伸缩缝止水带缺陷2橡胶条老化、轻微损坏

5混凝土护栏破损2个别构件出现蜂窝麻面、剥落、锈蚀、裂缝

8预防养护时机

8.1一般规定

基于费用-效益的养护原则，预防养护时机可分为养护需求时机和最佳养护时机。

8.2养护需求时机的确定

8.2.1养护需求时机在一定程度上可等同于预防养护条件达到的时间，即某种病害在一定时间内处于

某个标度，即需要采取针对性的预防养护措施；超过了这段时间，病害会随着发展，达到更严重的标

度，则需要进行修复养护。

8.2.2可根据构件病害标度，确定养护需求时机。本规程中对养护需求时机的选择可按照第7章中

7.2桥梁预防养护条件来确定。

8.3最佳养护时机的确定

最佳养护时机的确定流程见图4所示。

8

DB12/T941—2020

桥梁检查与评定

桥梁经常检查桥梁定期检查

日常养护否是/否满足预防养护条件否修复养护

是

历史病害数据分析周边环境条件

适合预防养护的时间范围

选择几个适合预防养护的时间点

经济效益分析预防养护效果分析寿命周期养护总费用最低

最佳养护时机

图4最佳养护时机确定流程图

9预防养护方案

9.1一般规定

9.1.1预防养护方案选择前应对桥梁的技术状况及病害进行全面的调查和检测。

9.1.2预防养护方案选择应考虑桥梁技术状况、桥梁结构类型、通车年限、交通量、交通组成、技术

成熟度、施工影响、养护资金等，通过综合评定选择最佳的预防养护方案。

9.1.3预防养护常用措施的技术要求见附录B。

9.2预防养护方案

9.2.1桥梁上部结构

桥梁上部结构常见病害预防养护方案见表4所示。

9

DB12/T941—2020

表4桥梁上部结构常见病害预防养护方案

预防养护病害条件

序号预防养护方案

病害类型标度值

表面封闭法：裂缝宽度小于0.15mm

1混凝土表层裂缝
