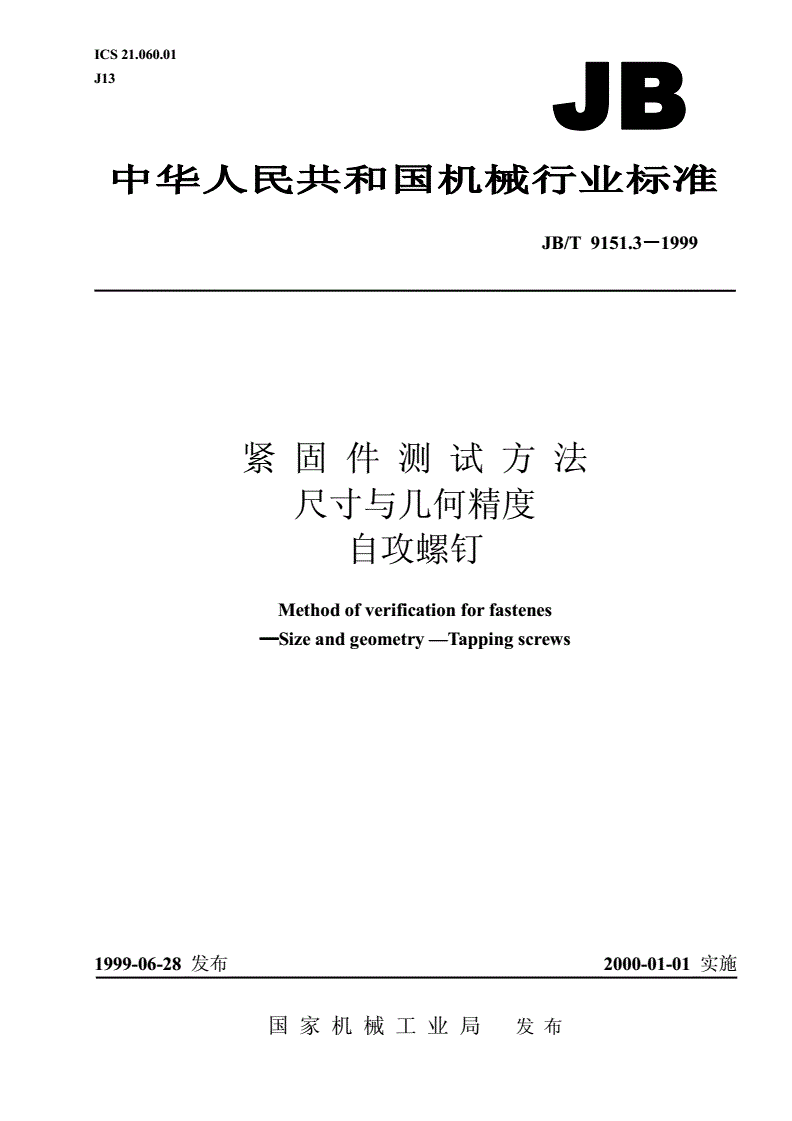

JB/T 9151.3-1999 紧固件测试方法 尺寸与几何精度 自攻螺钉

ICS21.060.01

J13

JB/T9151.3999－－－1

紧固件测试方法

尺寸与几何精度

自攻螺钉

Methodofverificationforfastenes

———Sizeandgeometry—Tappingscrews

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T9151.3－－－－1999

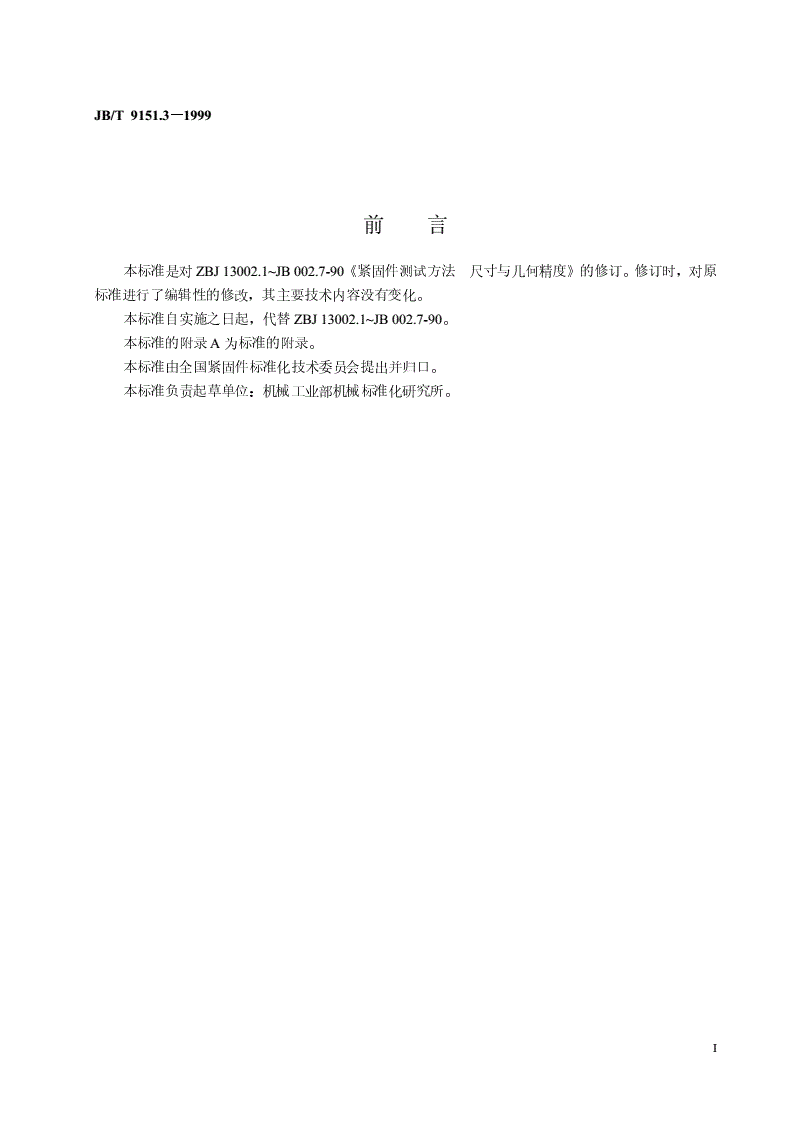

前言

本标准是对ZBJ13002.1~JB002.7-90《紧固件测试方法尺寸与几何精度》的修订。修订时，对原

标准进行了编辑性的修改，其主要技术内容没有变化。

本标准自实施之日起，代替ZBJ13002.1~JB002.7-90。

本标准的附录A为标准的附录。

本标准由全国紧固件标准化技术委员会提出并归口。

本标准负责起草单位：机械工业部机械标准化研究所。

I

中华人民共和国机械行业标准

紧固件测试方法

JB/T9151.3－－－－1999

尺寸与几何精度

自攻螺钉代替ZBJ13002.3－90

Methodofverificationforfastenes

————Sizeandgeometry—Tappingscrews

1范围

本标准规定了自攻螺钉和自攻锁紧螺钉的尺寸与几何精度的测试方法，并应与相应的产品标准和基

础标准配套使用。

本标准给出两种或两种以上测试方法的项目，未规定仲裁方法。如有必要，应由供需双方协议。

本标准适用于国家标准、行业标准规定的自攻螺钉和自攻锁紧螺钉，非标准件亦可参照使用。

注：本标准中使用的尺寸代号，除注明者外，均与产品标准和基础标准一致。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T944.1—1985螺钉用十字槽

GB/T1214.2—1996游标类卡尺游标卡尺

GB/T1214.3—1996游标类卡尺高度游标卡尺

GB/T1216—1985外径千分尺

GB/T1219—1985百分表

GB/T1957—1981光滑极限量规

GB/T6188—1986紧固件用六角花形T型

GB/T6559—1986自攻锁紧螺钉的螺杆粗牙普通螺纹系列

JB/T7980—1999半径样板

JB/T8788—1998塞尺

3螺纹的测试项目、方法及检具

螺纹的测试项目、方法及检具按表1规定。

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T9151.3－－－－1999

表1

序号测试项目及测试方法检具说明

1自攻锁紧螺钉的外接圆直径d按GB/T6559—86中4.1的

专用通端光滑环规应能顺利通过；螺杆末端端面规定

不应超出止端光滑环规端面

2自攻锁紧螺钉的三棱高度hGB/T1216规定的千分尺

用外径千分尺在1/2l处进行测量

3自攻螺钉的螺纹大径d1GB/T1216规定的千分尺

用外径千分尺在1/2l处进行测量

4自攻螺钉的螺纹小径d2GB/T1214.2规定的卡尺改

用0.02mm的专用卡尺在1/2l处进行测量制

5末端直径d3或dpGB/T1216规定的千分尺

用外径千分尺进行测量

4其他尺寸的测试项目、方法及检具

其他尺寸的测试项目、方法及检具按表2规定。

表2

序号测试项目及测试方法
