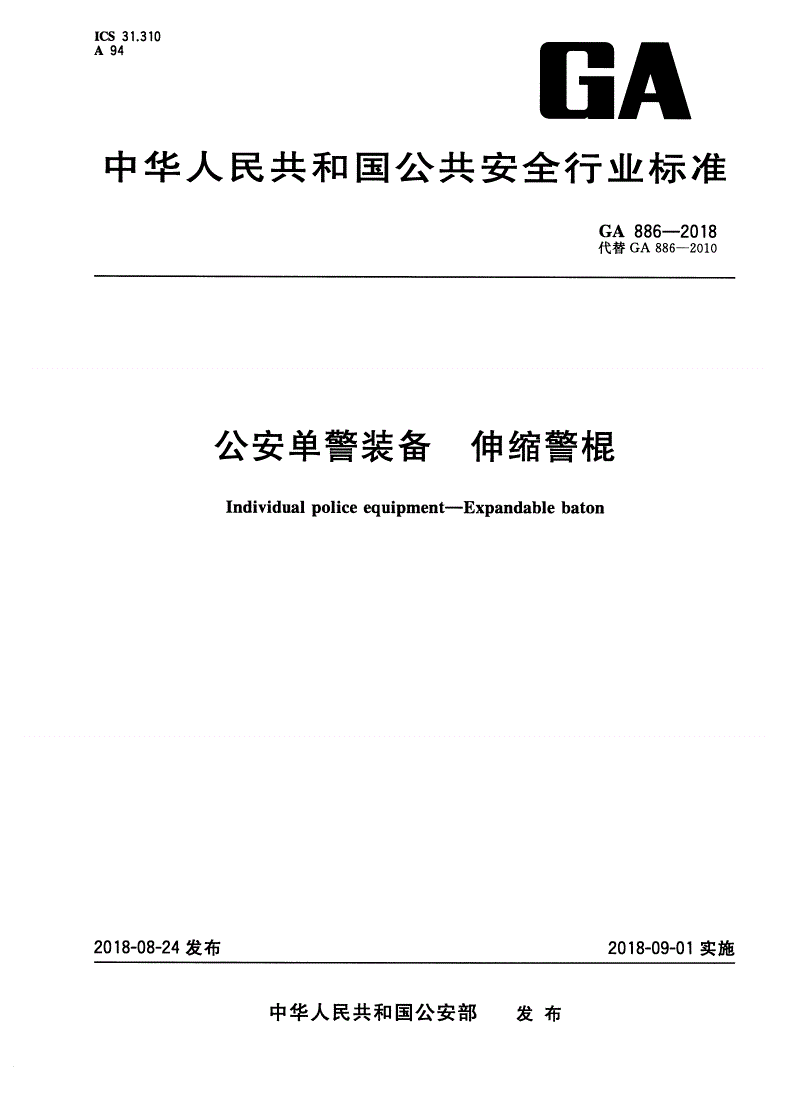

GA 886-2018 公安单警装备 伸缩警棍

ICS31.310

A94

中华人民共和国公共安全行业标准

—

GA8862018

代替—

GA8862010

公安单警装备伸缩警棍

—

IndividualoliceeuimentExandablebaton

pqpp

2018-08-24发布2018-09-01实施

中华人民共和国公安部发布

—

GA8862018

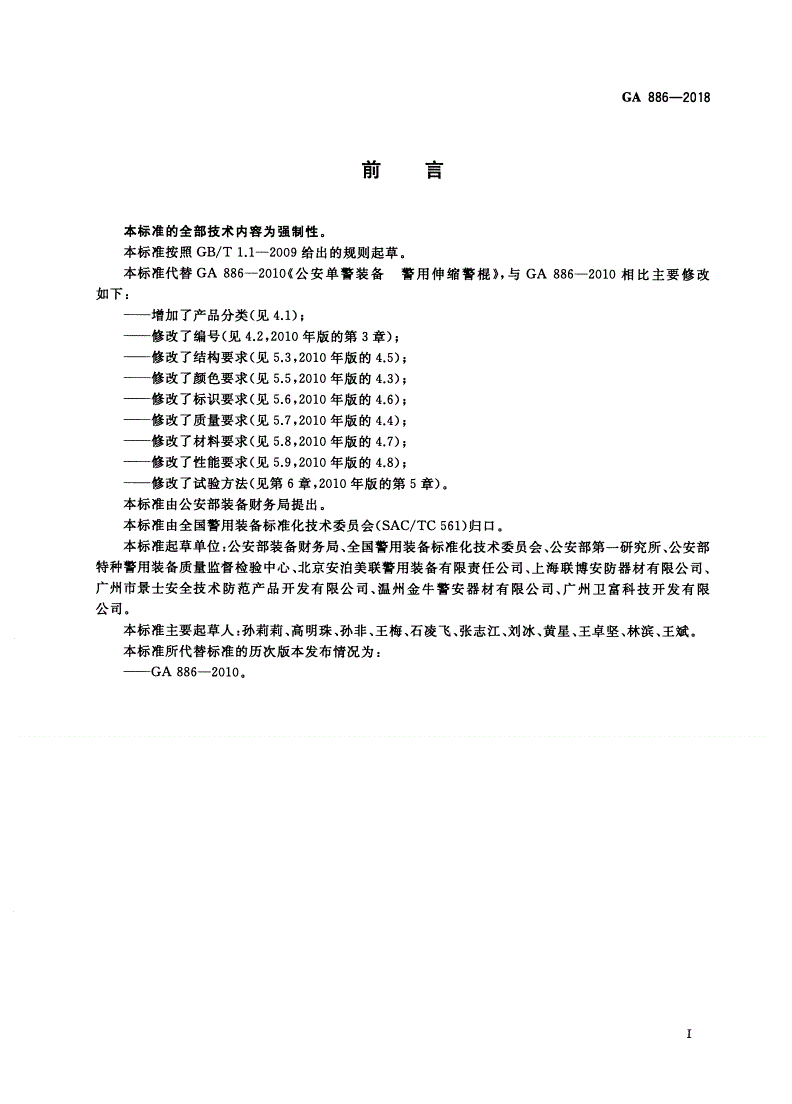

前言

本标准的全部技术内容为强制性。

本标准按照/—给出的规则起草。

GBT1.12009

—《》,—

本标准代替公安单警装备警用伸缩警棍与相比主要修改

GA8862010GA8862010

如下:

———();

增加了产品分类见4.1

———(,);

修改了编号见年版的第章

4.220103

———(,);

修改了结构要求见5.32010年版的4.5

———(,);

修改了颜色要求见5.52010年版的4.3

———(,);

修改了标识要求见5.62010年版的4.6

———(,);

修改了质量要求见5.72010年版的4.4

———(,);

修改了材料要求见5.82010年版的4.7

———(,);

修改了性能要求见5.92010年版的4.8

———(,)。

修改了试验方法见第章年版的第章

620105

本标准由公安部装备财务局提出。

(/)。

本标准由全国警用装备标准化技术委员会SACTC561归口

:、、、

本标准起草单位公安部装备财务局全国警用装备标准化技术委员会公安部第一研究所公安部

、、、

特种警用装备质量监督检验中心北京安泊美联警用装备有限责任公司上海联博安防器材有限公司

、、

广州市景士安全技术防范产品开发有限公司温州金牛警安器材有限公司广州卫富科技开发有限

公司。

:、、、、、、、、、、。

本标准主要起草人孙莉莉高明珠孙非王梅石凌飞张志江刘冰黄星王卓坚林滨王斌

本标准所代替标准的历次版本发布情况为:

————。

GA8862010

Ⅰ

—

GA8862018

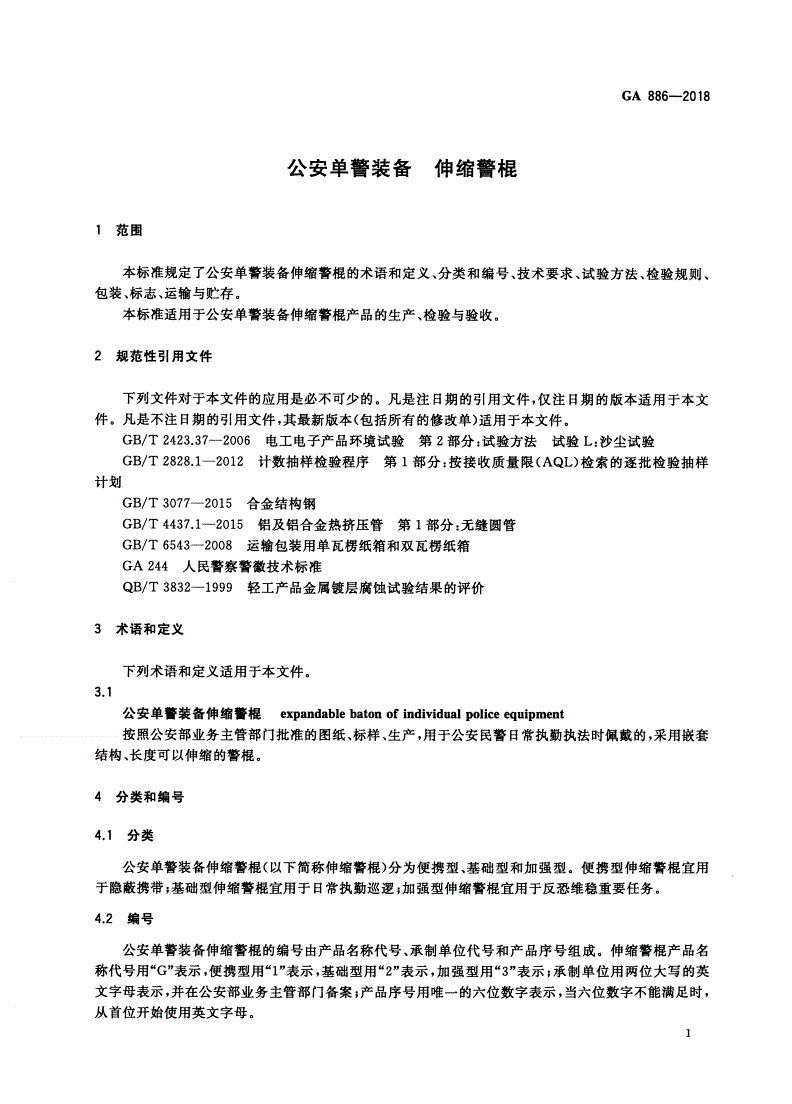

公安单警装备伸缩警棍

1范围

、、、、、

本标准规定了公安单警装备伸缩警棍的术语和定义分类和编号技术要求试验方法检验规则

、、。

包装标志运输与贮存

、。

本标准适用于公安单警装备伸缩警棍产品的生产检验与验收

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—::

电工电子产品环境试验第部分试验方法试验沙尘试验

GBT2423.3720062L

/—:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样

GBT2828.120121AQL

计划

/—合金结构钢

GBT30772015

/—:

铝及铝合金热挤压管第部分无缝圆管

GBT4437.120151

/—运输包装用单瓦楞纸箱和双瓦楞纸箱

GBT65432008

GA244人民警察警徽技术标准

/—轻工产品金属镀层腐蚀试验结果的评价

QBT38321999

3术语和定义

下列术语和定义适用于本文件。

3.1

公安单警装备伸缩警棍exandablebatonofindividualoliceeuiment

ppqp

、、,,

按照公安部业务主管部门批准的图纸标样生产用于公安民警日常执勤执法时佩戴的采用嵌套

、。

结构长度可以伸缩的警棍

4分类和编号

4.1分类

()、。

公安单警装备伸缩警棍以下简称伸缩警棍分为便携型基础型和加强型便携型伸缩警棍宜用

;;。

于隐蔽携带基础型伸缩警棍宜用于日常执勤巡逻加强型伸缩警棍宜用于反恐维稳重要任务

4.2编号

、。

公安单警装备伸缩警棍的编号由产品名称代号承制单位代号和产品序号组成伸缩警棍产品名

“”,“”,“”,“”;

称代号用表示便携型用表示基础型用表示加强型用表示承制单位用两位大写的英

G123

,;,,

文字母表示并在公安部业务主管部门备案产品序号用唯一的六位数字表示当六位数字不能满足时

从首位开始使用英文字母。

1

—

GA8862018

□□□□□□□□□□

:

产品序号用六位数字表示

:

承制单位代号用两位大写的英文字母表示

:“”“”“”

产品名称代号用或或表示

G1G2G3

:,,

示例××企业生产的承制单位代号为AB产品序号为第000001号的公安单警装备便携型伸缩警棍编号表示为

G1AB000001。

5技术要求

5.1总则

,。

伸缩警棍除符合本标准的规定外应按公安部主管部门批准的图纸和标样制造

5.2一般要求

,、,、,,、、;

5.2.1伸缩警棍金属表面应光滑镀层均匀牢固无斑驳色差无毛刺无锋利边角划痕硌印各节

;,、,。

管体应无弯曲和变形棍头应粘合牢固各端面应垂直平整无锐边

、,,;

5.2.2握把橡胶套应不褪色无异味文字和图案纹路应清晰表面无胶茬握把橡胶套与握把体结合

,,。

应牢固无凸起或凹陷无扭曲或前后窜动

,。

5.2.3伸缩警棍在完全收回状态下晃动时应无明显异响

5.2.4伸缩警棍的外观质量应符合公安部业务主管部门批准的标样。

5.3结构

、、,,

5.3.1伸缩警棍由小管组件中管组件握把组件和开关组件组成结构应与标样一致伸缩警棍收回

及伸展状态见图和标样。

1

说明:

———小管组件;

1

2———中管组件;

3———握把组件;

4———开关组件。

图伸缩警棍收回及伸展状态示意图

1

、、、、,

小管组件由棍头小管小管外壁挡圈小管窄阻尼圈小管型圈与小管末端宽阻尼圈等组成

5.3.2O

棍头处有环状功能槽。

、、、。

中管组件由中管中管外壁挡圈中管窄阻尼圈中管型圈与中管末端宽阻尼圈等组成

5.3.3O

2

—

GA8862018

,。

5.3.4握把组件由握把橡胶套与握把体等组成握把橡胶套表面有细颗粒状的防滑纹

、,。

5.3.5开关组件由解锁杆尾盖与解锁按键等组成尾盖有固定防脱环的安装槽

5.3.6伸缩警棍内部主要零部件示意图见图2。

说明:

1———小管外壁挡圈;

2———小管窄阻尼圈;

———小管型圈;

3O

4———小管末端宽阻尼圈;

———();

金属鼓碟小管

5A

———();

金属鼓碟小管

6B

7———中管外壁挡圈;

8———中管窄阻尼圈;

———中管型圈;

9O

10———中管末端宽阻尼圈;

———()。

11金属鼓碟中管

图2内部主要零部件示意图

,、,。

5.3.7防脱环为可拆卸式的选配件安装在伸缩警棍上使用时不应出现松动脱落现象见图3

图伸缩警棍安装防脱环示意图

3

5.4尺寸

、、、、,

伸缩警棍收回长度L1完全伸展长度L2握把外径D1中管外径D2小管外径D3尺寸应符合

表的规定。

1

表1伸缩警棍尺寸要求单位为毫米

收回长度伸展长度握把外径中管外径小管外径

型号

L1L2D1D2D3

便携型192±1.5412±2

基础型224±1.5508±2ϕ26.5±0.15ϕ20.5±0.1ϕ16.0±0.1

加强型224±1.5508±2

3

—

GA8862018

5.5颜色

,,,。

5.5.1伸缩警棍在完全伸展状态下所有金属部件应为亚光黑色握把橡胶套应为黑色见标样

,

5.5.2便携型和基础型伸缩警棍在激光雕刻处颜色应为银白色加强型伸缩警棍在激光雕刻处颜色应

,,。

为金色与标样比对应无明显色差

5.6标识

“”,,,,

5.6.1伸缩警棍握把上应有凸起的警POLICE察字样字体为黑体字高10mm宽度60mm位置

见图4。

、“”。

5.6.2伸缩警棍握把上金属部位应用激光雕刻警徽POLICE和产品编号警徽图案应符合GA244

,“”,,,,。

的规定POLICE字样字体为黑体字高3mm产品编号字体为黑体字高2mm位置见图4

、。

5.6.3伸缩警棍上图案文字标识应清晰完整

单位为毫米

图伸缩警棍标识示意图

4

5.7质量

,,

便携型伸缩警棍的质量应小于或等于290g基础型伸缩警棍的质量应小于或等于340g加强型伸

缩警棍的质量应小于或等于560g。

5.8材料

伸缩警棍主要材料规格和质量要求应符合表的规定。

2

表2主要材料规格和质量要求

材料名称材料规格质量要求用途

、、

便携型伸缩警棍握把体中管棍头

/—、、

铝合金7075-T6GBT4437.12015基础型伸缩警棍握把体中管棍头

加强型伸缩警棍棍头

便携型伸缩警棍小管

合金钢及以上/—基础型伸缩警棍小管

30CrMoGBT30772015

、、

加强型伸缩警棍握把体中管小管

4

—

GA8862018

5.9性能

5.9.1伸缩性能

,;,

伸缩警棍应能通过手拉或甩动的方式顺畅伸展各节棍体应锁定稳固按压解锁按键回推应能顺

畅收回。

5.9.2防脱出性能

,,。

伸缩警棍在收回状态下对棍头施加5N轴向拉力不应被拉出

5.9.3锁合抗冲击性能

,,,

伸缩警棍完全伸展并锁定状态下按表规定的钢球质量和高度自由落下对棍头进行轴向冲击

3

,,,。

试验次伸缩警棍不应回缩且能正常使用应符合的要求

35.9.1

表3锁合抗冲击性能要求

///

类型钢球质量g落球高度m落球次数次

便携型300±513

基础型300±513

加强型500±513

5.9.4伸缩可靠性

、,,

伸缩警棍伸展收回为一个循环分别用拉出伸展和甩动伸展循环3000次后应能正常伸展和

收回。

5.9.5轴向抗拉性能

,,,

伸缩警棍完全伸展并锁定状态下对棍头施加轴向拉力至1000N并保持1min后应符合5.9.1

的要求。

5.9.6抗弯性能

,、、、

伸缩警棍完全伸展并锁定状态下对便携型基础型加强型伸缩警棍的中管分别施加5000N

、,,。

5000N10000N压力并保持1min后应能正常伸展和收回

5.9.7耐击打性能

,,

伸缩警棍完全伸展并锁定状态下固定在专用
