GB/T 45124-2024 封闭管道中液体流量的测量 容积法

ICS1712010

CCSN.12.

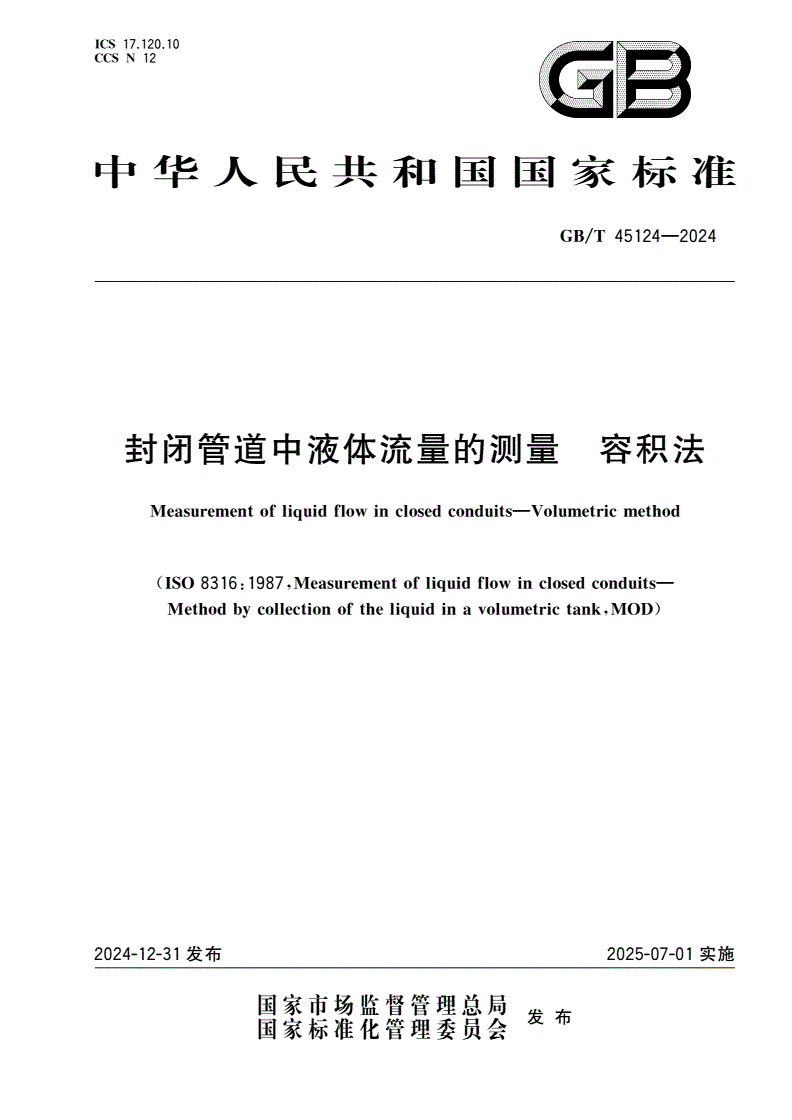

中华人民共和国国家标准

GB/T45124—2024

封闭管道中液体流量的测量容积法

Measurementofliquidflowinclosedconduits—Volumetricmethod

ISO83161987Measurementofliuidflowinclosedconduits—

(:,q

MethodbcollectionoftheliuidinavolumetrictankMOD

yq,)

2024-12-31发布2025-07-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45124—2024

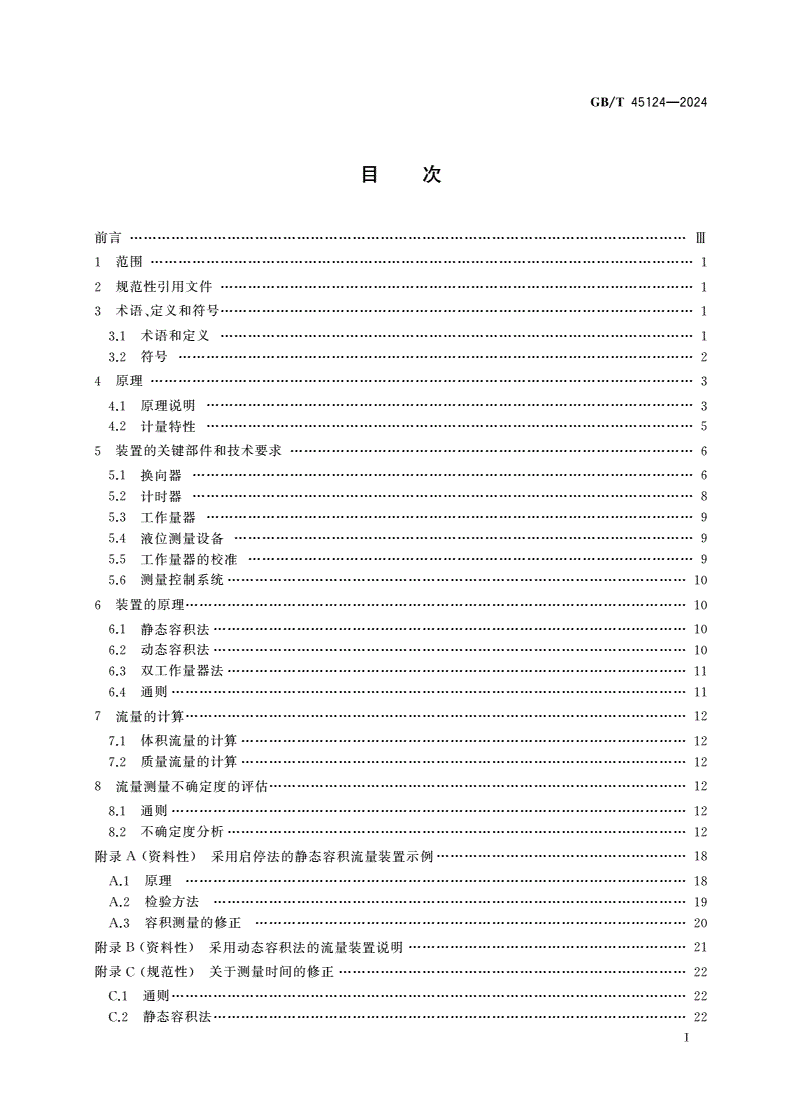

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语定义和符号

3、…………………………1

术语和定义

3.1…………………………1

符号

3.2…………………2

原理

4………………………3

原理说明

4.1……………3

计量特性

4.2……………5

装置的关键部件和技术要求

5……………6

换向器

5.1………………6

计时器

5.2………………8

工作量器

5.3……………9

液位测量设备

5.4………………………9

工作量器的校准

5.5……………………9

测量控制系统

5.6………………………10

装置的原理

6………………10

静态容积法

6.1…………………………10

动态容积法

6.2…………………………10

双工作量器法

6.3………………………11

通则

6.4…………………11

流量的计算

7………………12

体积流量的计算

7.1……………………12

质量流量的计算

7.2……………………12

流量测量不确定度的评估

8………………12

通则

8.1…………………12

不确定度分析

8.2………………………12

附录资料性采用启停法的静态容积流量装置示例

A()………………18

原理

A.1………………18

检验方法

A.2…………………………19

容积测量的修正

A.3…………………20

附录资料性采用动态容积法的流量装置说明

B()……………………21

附录规范性关于测量时间的修正

C()…………………22

通则

C.1…………………22

静态容积法

C.2…………………………22

Ⅰ

GB/T45124—2024

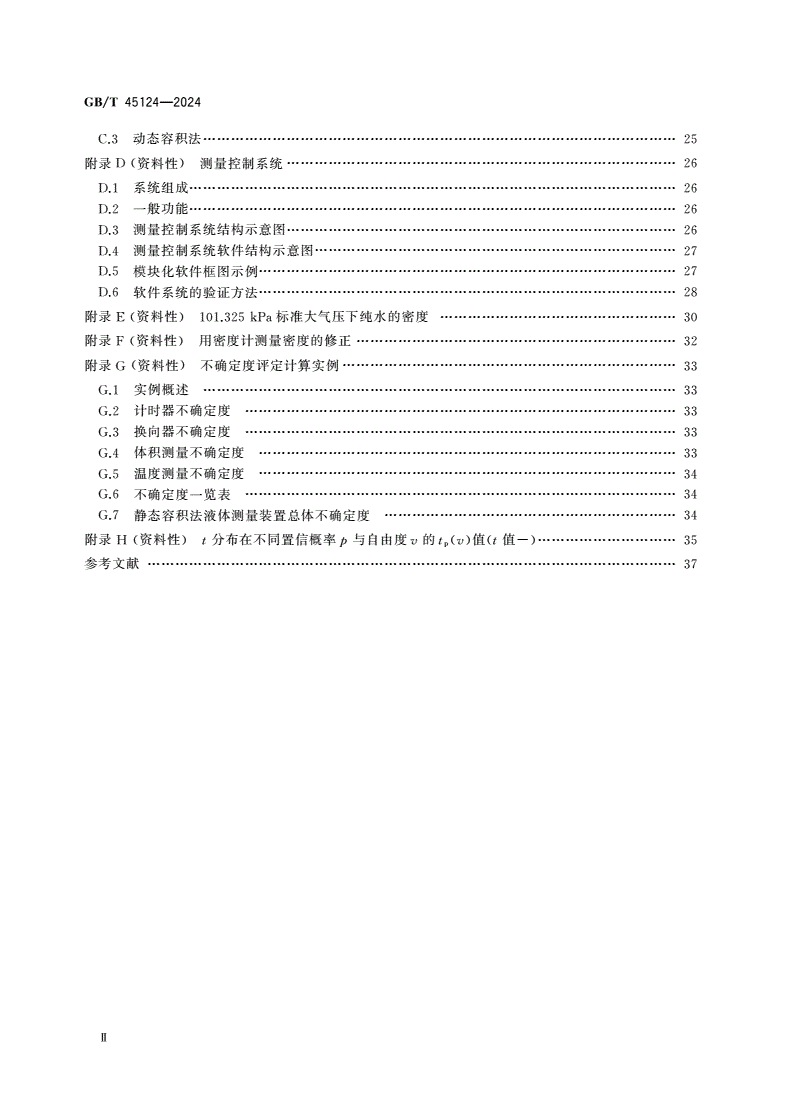

动态容积法

C.3…………………………25

附录资料性测量控制系统

D()…………26

系统组成

D.1……………26

一般功能

D.2……………26

测量控制系统结构示意图

D.3…………26

测量控制系统软件结构示意图

D.4……………………27

模块化软件框图示例

D.5………………27

软件系统的验证方法

D.6………………28

附录资料性标准大气压下纯水的密度

E()101.325kPa……………30

附录资料性用密度计测量密度的修正

F()……………32

附录资料性不确定度评定计算实例

G()………………33

实例概述

G.1…………………………33

计时器不确定度

G.2…………………33

换向器不确定度

G.3…………………33

体积测量不确定度

G.4………………33

温度测量不确定度

G.5………………34

不确定度一览表

G.6…………………34

静态容积法液体测量装置总体不确定度

G.7………34

附录资料性t分布在不同置信概率p与自由度v的tv值t值

H()p()(-)…………35

参考文献

……………………37

Ⅱ

GB/T45124—2024

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件修改采用封闭管道中液体流量的测量容积计量槽液体收集法

ISO8316:1987《》。

本文件与相比做了下述结构调整

ISO8316:1987,:

附录对应中的附录

———AISO8316:1987D;

附录对应中的附录

———BISO8316:1987C;

附录对应中的附录

———CISO8316:1987A;

附录对应中的附录

———EISO8316:1987B;

附录对应中的附录

———HISO8316:1987E。

本文件与的技术差异及其原因如下

ISO8316:1987:

删除了关于装置需要接受定期检定的表述见第章与我国现有标准内容冲突

———(1),;

更改了符号表见以符合最新规定

———(3.2),ISO5168;

增加了两种静态容积法的流量典型装置原理图见更改了动态容积法的流量装置原理

———(4.1.1),

图见以更好地适应国内装置技术现状

(4.1.2),;

更改了装置的最优不确定度见以更好地适应国内装置技术现状

———(4.2.1),;

增加了标准装置不确定度表见表以更好地适应国内装置技术现状

———(2),;

增加了两条准确测量要求见以减少误差来源

———i)、j)(4.2.2),;

更改了换向器细流的截面长度增加了三种开式换向器和一种闭式换向器结构原理图见

———,(

以更好适应国内换向器技术现状

5.1),;

更改了换向周期读数分度值见因行业内换向周期分度值精度提高

———(5.2),;

删除了液位的最小变化量的要求因工作量器设置的不同液位的最小变化量不一定为

———,,1m

见的

(ISO8316:19875.3);

更改了残余液体排放等待时间见基于金属量器在滴流状态下的等待时间

———(5.5),;

增加了装置软件要求见因行业内现有标准装置基本都有软件

———(5.6),;

更改了静态容积法和动态容积法的原理描述见和以更好适应容积法技术现状

———(6.16.2),;

更改了每一个测量点的测量次数见与我国现有标准保持一致

———(6.4),;

更改了第章结构和内容见第章以满足我国现有标准中不确定度相关要求

———8(8),。

本文件做了下列编辑性改动

:

为与现有标准协调将标准名称改为封闭管道中液体流量的测量容积法

———,《》;

增加了静态启停法的容积流量装置示意图中的单向阀标识见

———(A.1);

增加了测量控制系统见附录

———(D);

更改了标准大气压下纯水密度查询表见附录

———(E);

增加了用密度计测量密度的修正见附录

———(F);

增加了不确定度计算实例见附录

———(G);

更改了t分布表格见附录

———(H);

删除了对的引用将该文件列入参考文献

———ISO4185,。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国机械工业联合会提出

。

Ⅲ

GB/T45124—2024

本文件由全国工业过程测量控制和自动化标准化技术委员会归口

(SAC/TC124)。

本文件起草单位广州能源检测研究院上海工业自动化仪表研究院有限公司国家水大流量计量

:、、

站天信仪表集团有限公司恩德斯豪斯中国自动化有限公司开封仪表有限公司北京市计量检测科

、、()、、

学研究院江苏省计量科学研究院上海市计量测试技术研究院天津市计量监督检测科学研究院金卡

、、、、

水务科技有限公司湖北南控仪表科技有限公司成都秦川物联网科技股份有限公司余姚市银环流量

、、、

仪表有限公司江苏华夏仪表有限公司瑞大集团有限公司

、、。

本文件主要起草人卢嘉敏肖红练海宁陶朝建刘泽涛胡良勇孙瑜欣马春歌杨有涛

:、、、、、、、、、

曹久莹姚新红施鑫杜长征官荣涛邵泽华朱家顺孙广新邹勇刘莉

、、、、、、、、、。

Ⅳ

GB/T45124—2024

封闭管道中液体流量的测量容积法

1范围

本文件描述了在单位时间内测量流入工作量器内的液体体积以确定封闭管道内液体流量的方法

以下简称容积法包括原理装置实施步骤流量的计算及测量有关的不确定度评估

(“”),、、、。

本文件所描述的方法适用于满足下列条件的液体

:

测量介质为低蒸汽压力液体以确保任何液体从工作量器蒸发溢出都不会影响所需的测量准

a)(

确度

);

低黏度不会改变或过度延迟工作量器中液位的测量

b)();

无毒和无腐蚀性的特征

c)。

从理论上讲这种方法的应用没有限制但由于实际原因这种测量方法通常用于流量小于

,,,

3的场合和实验室固定装置中然而这种方法有一种用天然或人工蓄水池为容积体积罐的

5400m/h。,

形式本文件没有涉及这种应用

,。

由于这种方法的准确度很高常被作为基准的方法用来校准其他容积流量测量或质量流量测量的

,,

装置对于校准质量流量测量装置需要准确地知道液体的密度

。,。

如果容积法流量测量装置用于法定计量需进行计量标准考核和授权

,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

封闭管道中流体流量的测量术语和符号

ISO4006(Measurementoffluidflowinclosedcon-

duits—Vocabularandsmbols)

注yy封闭管道中流体流量的测量术语和符号

:GB/T17611—1998(ISO4006:1991,IDT)

液体比重测定水位测量装置

ISO4373(Hydrometry—Waterlevelmeasuringdevices)

流体流量测量不确定度评定程序

ISO5168(Measurementoffluidflow—Proceduresforthe

evaluationofuncertainties)

注流体流量测量不确定度评定程序

:GB/T27759—2011(ISO5168:2005,IDT)

3术语定义和符号

、

31术语和定义

.

和界定的以及下列术语和定义适用于本文件

ISO4006ISO5168。

311

..

静态容积法staticgauging

在实测时间间隔内根据液体通过换向进入校准测量容器前后分别测定液位即容积测定来推算

,()

所收集液体净体积的方法

。

来源有修改

[:GB/T17611—1998,12.2.1,]

1
