GB/T 17925-2024 气瓶对接焊缝X射线数字成像检测

ICS2302030

CCSJ7.4.

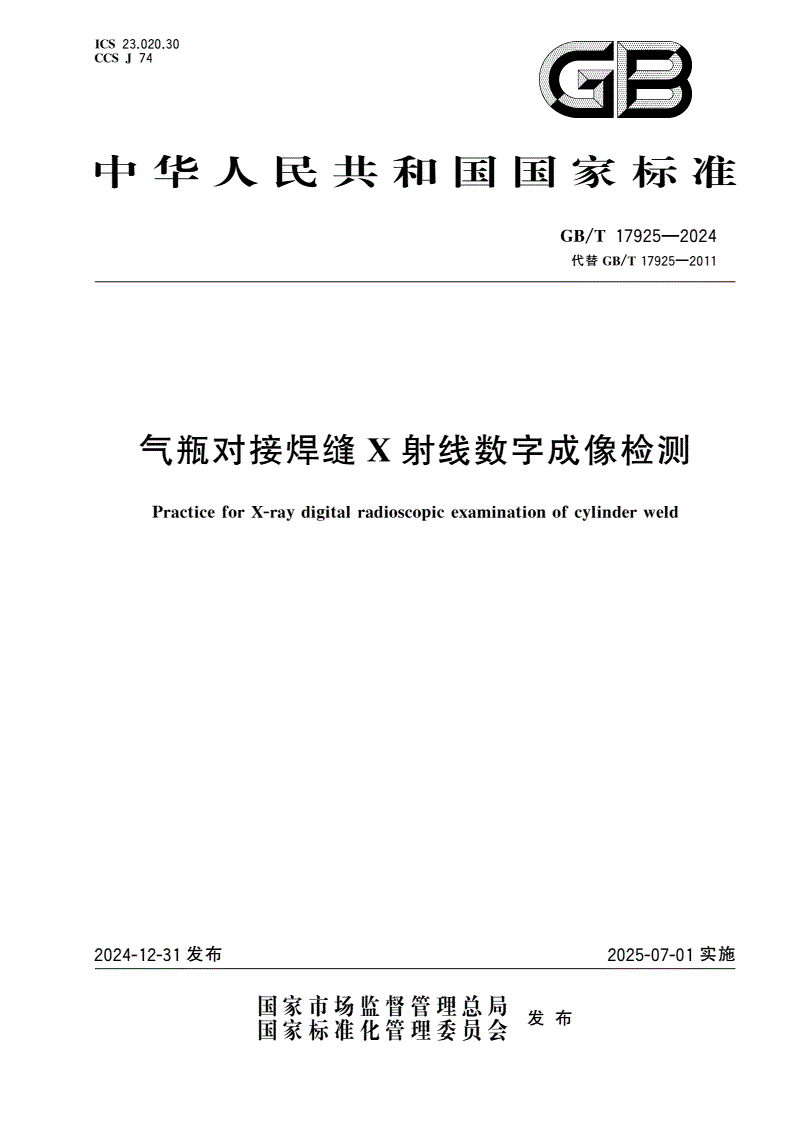

中华人民共和国国家标准

GB/T17925—2024

代替GB/T17925—2011

气瓶对接焊缝X射线数字成像检测

PracticeforX-raydigitalradioscopicexaminationofcylinderweld

2024-12-31发布2025-07-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T17925—2024

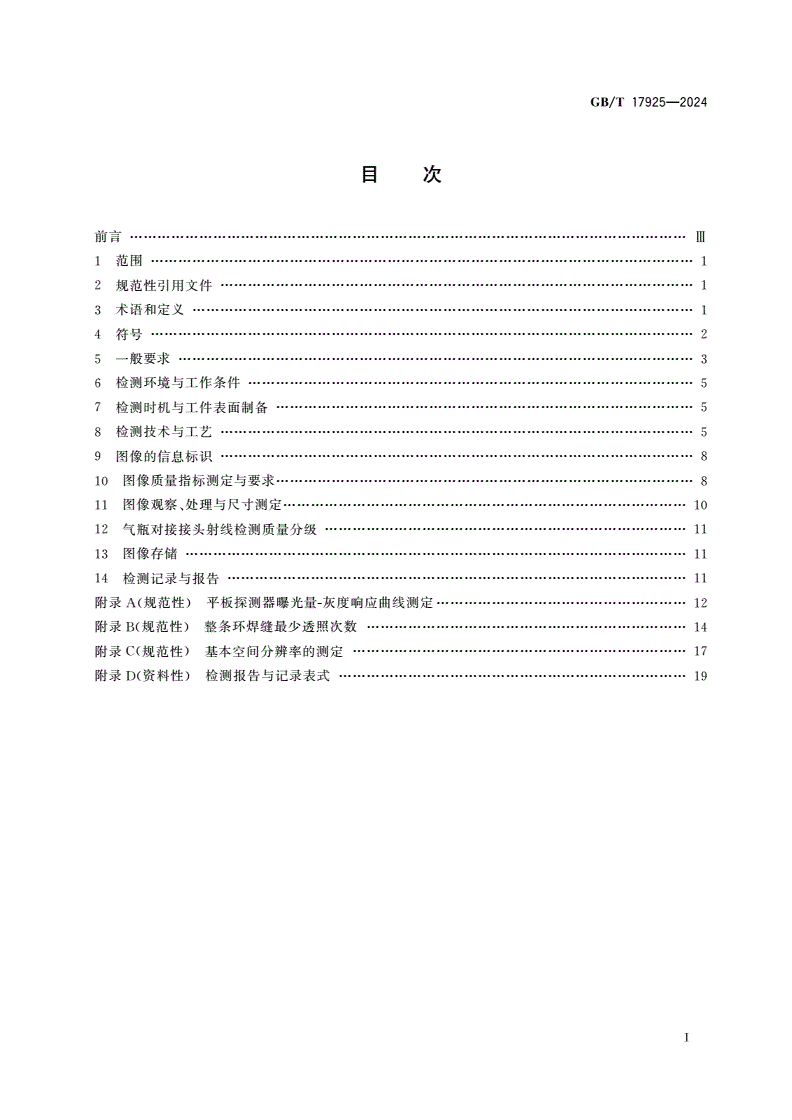

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

符号

4………………………2

一般要求

5…………………3

检测环境与工作条件

6……………………5

检测时机与工件表面制备

7………………5

检测技术与工艺

8…………………………5

图像的信息标识

9…………………………8

图像质量指标测定与要求

10………………8

图像观察处理与尺寸测定

11、……………10

气瓶对接接头射线检测质量分级

12……………………11

图像存储

13………………11

检测记录与报告

14………………………11

附录规范性平板探测器曝光量灰度响应曲线测定

A()-………………12

附录规范性整条环焊缝最少透照次数

B()……………14

附录规范性基本空间分辨率的测定

C()………………17

附录资料性检测报告与记录表式

D()…………………19

Ⅰ

GB/T17925—2024

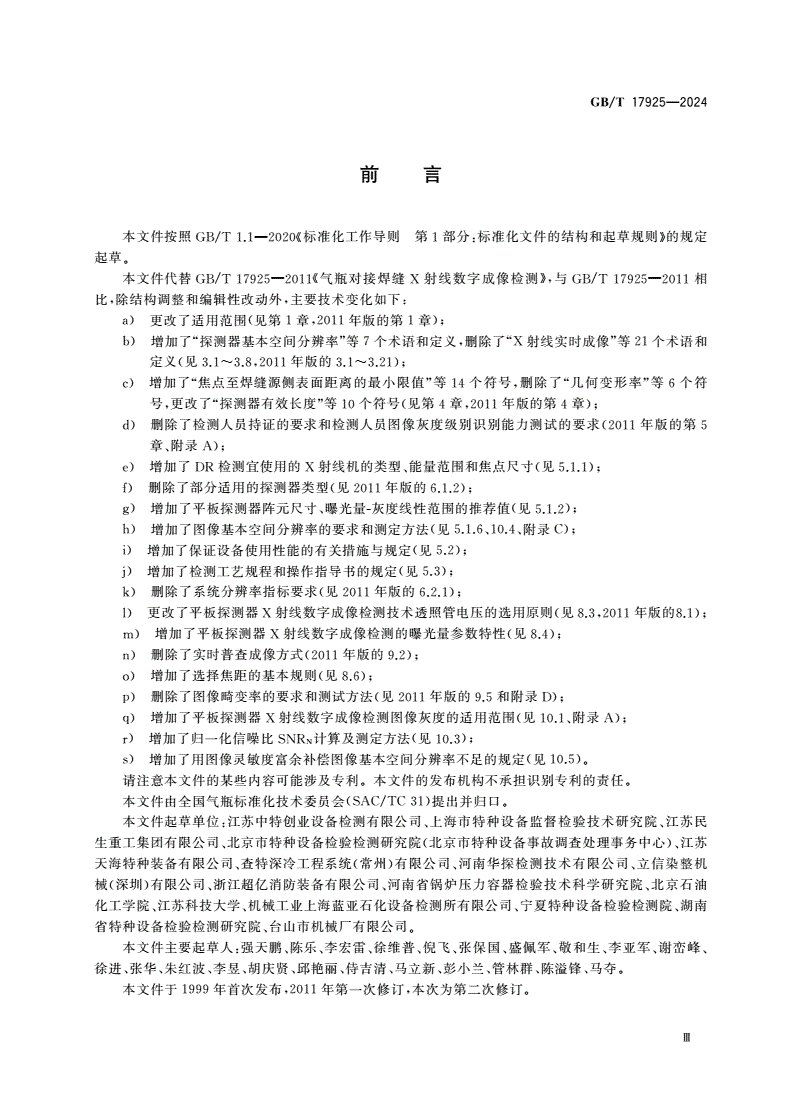

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替气瓶对接焊缝射线数字成像检测与相

GB/T17925—2011《X》,GB/T17925—2011

比除结构调整和编辑性改动外主要技术变化如下

,,:

更改了适用范围见第章年版的第章

a)(1,20111);

增加了探测器基本空间分辨率等个术语和定义删除了射线实时成像等个术语和

b)“”7,“X”21

定义见年版的

(3.1~3.8,20113.1~3.21);

增加了焦点至焊缝源侧表面距离的最小限值等个符号删除了几何变形率等个符

c)“”14,“”6

号更改了探测器有效长度等个符号见第章年版的第章

,“”10(4,20114);

删除了检测人员持证的要求和检测人员图像灰度级别识别能力测试的要求年版的第

d)(20115

章附录

、A);

增加了检测宜使用的射线机的类型能量范围和焦点尺寸见

e)DRX、(5.1.1);

删除了部分适用的探测器类型见年版的

f)(20116.1.2);

增加了平板探测器阵元尺寸曝光量灰度线性范围的推荐值见

g)、-(5.1.2);

增加了图像基本空间分辨率的要求和测定方法见附录

h)(5.1.6、10.4、C);

增加了保证设备使用性能的有关措施与规定见

i)(5.2);

增加了检测工艺规程和操作指导书的规定见

j)(5.3);

删除了系统分辨率指标要求见年版的

k)(20116.2.1);

更改了平板探测器射线数字成像检测技术透照管电压的选用原则见年版的

l)X(8.3,20118.1);

增加了平板探测器射线数字成像检测的曝光量参数特性见

m)X(8.4);

删除了实时普查成像方式年版的

n)(20119.2);

增加了选择焦距的基本规则见

o)(8.6);

删除了图像畸变率的要求和测试方法见年版的和附录

p)(20119.5D);

增加了平板探测器射线数字成像检测图像灰度的适用范围见附录

q)X(10.1、A);

增加了归一化信噪比计算及测定方法见

r)SNRN(10.3);

增加了用图像灵敏度富余补偿图像基本空间分辨率不足的规定见

s)(10.5)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国气瓶标准化技术委员会提出并归口

(SAC/TC31)。

本文件起草单位江苏中特创业设备检测有限公司上海市特种设备监督检验技术研究院江苏民

:、、

生重工集团有限公司北京市特种设备检验检测研究院北京市特种设备事故调查处理事务中心江苏

、()、

天海特种装备有限公司查特深冷工程系统常州有限公司河南华探检测技术有限公司立信染整机

、()、、

械深圳有限公司浙江超亿消防装备有限公司河南省锅炉压力容器检验技术科学研究院北京石油

()、、、

化工学院江苏科技大学机械工业上海蓝亚石化设备检测所有限公司宁夏特种设备检验检测院湖南

、、、、

省特种设备检验检测研究院台山市机械厂有限公司

、。

本文件主要起草人强天鹏陈乐李宏雷徐维普倪飞张保国盛佩军敬和生李亚军谢峦峰

:、、、、、、、、、、

徐进张华朱红波李昱胡庆贤邱艳丽侍吉清马立新彭小兰管林群陈溢锋马夺

、、、、、、、、、、、。

本文件于年首次发布年第一次修订本次为第二次修订

1999,2011,。

Ⅲ

GB/T17925—2024

气瓶对接焊缝X射线数字成像检测

1范围

本文件规定了制造过程中的气瓶熔化焊对接接头的平板探测器射线数字成像检测技术

X(DR)、

设备工艺和图像质量要求

、。

本文件适用于公称厚度公称直径的钢及有色金属材料制

1.5mm~16.0mm,100mm~1200mm

成的气瓶对接焊缝检测

DR。

其他相近规格尺寸材质的气瓶以及在用气瓶的熔化焊对接接头的检测可参考本文件

、、,DR。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

无损检测术语射线数字成像检测

GB/T12604.11X

无损检测射线照相检测图像质量第部分丝型像质计像质值的测定

GB/T23901.11:

无损检测射线照相检测图像质量第部分双丝型像质计图像不清晰度的

GB/T23901.55:

测定

承压设备无损检测第部分通用要求

NB/T47013.11:

承压设备无损检测第部分射线检测

NB/T47013.22:

无损检测线型像质计通用规范

JB/T7902

3术语和定义

和界定的以及下列术语和定义适用于本文件

GB/T12604.11、NB/T47013.1NB/T47013.2。

31

.

探测器基本空间分辨率systemresolutionratio

双丝像质计直接放在探测器表面上的测定值

。

32

.

图像基本空间分辨率imageresolutionratio

双丝像质计放在被检焊缝射源侧母材上的测定值

。

33

.

总不清晰度totalunsharpness

由探测器的固有不清晰度和几何不清晰度共同构成的图像不清晰度

。

34

.

归一化信噪比normalizedsignal-to-noiseratio

基于基本空间分辨率经归一化处理后的信噪比

,。

35

.

单帧曝光量amountofexposureduringsingleframe

管电流与单帧曝光时间的乘积

。

1

GB/T17925—2024

36

.

帧积分multiframesuperposition

在射线源工件成像板相对位置不变的情况下将采集的多幅图像灰度值进行叠加平均的信号处

、、,

理过程

。

37

.

总曝光量accumulatedexposure

管电流单帧曝光时间与帧积分的乘积

、。

4符号

下列符号适用于本文件见表

(1)。

表1符号说明

符号单位说明

b焊缝源侧表面至探测器表面的距离

mm

b焊缝源侧表面至探测器表面距离规定的上限值

xmm

D气瓶外径

0mm

d射线机有效焦点尺寸

mmX

F焦距为焦点至探测器表面的距离

mm,

f焦点至焊缝源侧表面的距离

mm

f焦点至焊缝源侧表面距离的最小限值

minmm

K透照厚度比

—

L探测器有效长度

mm

L一次透照长度投影到平板探测器的长度

3mm

L一次透照长度为环焊缝一次透照划线弧长

3'mm,

M图像几何放大倍数

—

M不清晰度不明显增大的临界几何放大倍数

MAX—

N焊缝透照次数

—

n帧积分次数

—

信噪比

SNR—

归一化信噪比

SNRN—

基本空间分辨率

SRbmm

探测器基本空间分辨率双丝型像质计直接放置于探测器表面测定的基本空间分

detector,

b

SRmm辨率

image图像基本空间分辨率双丝型像质计放置于工件表面测定的基本空间分辨率

SRbmm,

T气瓶公称厚度

mm

t气瓶母材厚度

mm

2

GB/T17925—2024

表1符号说明续

()

符号单位说明

U探测器系统固有不清晰度双丝型像质计直接放置于探测器表面测定的不清晰度

dmm,

由探测器的固有不清晰度和几何不清晰度共同构成的图像总不清晰度双丝型像

U,

Tmm质计放置于工件表面测定的不清晰度

w透照厚度

mm

α一次透照范围对应的圆心角的

°1/2

η有效射线束角度的

°X1/2

θ根据K计算的横向裂纹检出角

°

5一般要求

51检测系统

.

511X射线机

..

5111宜选用高频恒压小焦点射线机其高压发生器的工作频率应不低于纹波系数射

...X,20kHz,(X

线机高压发生器输出的直流电压中交流成分的峰峰值应小于有效焦点尺寸应不大于

-)1%,1.5mm。

5112应根据被检气瓶的材质透照厚度透照布置结合采用高管电压透照的工艺要求选择射线

...、、,X

机的能量范围

。

512平板探测器

..

5121应使用平板探测器

...。

5122探测器的阵元尺寸不宜大于

...160μm。

5123探测器的模数转换位数应不小于位曝光量灰度线性范围宜不小于全灰度的

...12,-75%。

513计算机系统

..

5131计算机主机的配置应与所使用的平板探测器射线机控制系统以及检测工装的控制系统相

...、X

适应

。

5132计算机系统应配置大容量的内存和硬盘且应有备份数据的系统

...,。

5133计算机系统应配置高亮度高分辨率显示器应满足以下要求

...,:

亮度不低于2

a)250cd/m;

至少能显示灰度级

b)256;

至少能显示万像素像素尺寸小于

c)200,0.3mm;

最低可显示的光强度比

d)1∶250。

514系统软件

..

5141系统软件应具备图像采集图像处理图像测定与标注图像存储功能

...、、、。

5142图像采集功能应包括对射线机探测器检测工装的调节与控制

...X、、。

5143图像处理功能应包括各种降噪功能以及图像缩放旋转镜像对比度和亮度调节功能

...、、、。

5144图像测定与标注功能应包括灰度测定分辨率测定信噪比及归一化信噪比测定几何尺寸测

...、、、

3

GB/T17925—2024

定以及缺陷标记位置标注功能

、。

5145图像存储功能应包括图像库的建立分类管理以及浏览检索查找功能

...、,、、。

515检测工装

..

5151检测工装应包括射线机探测器工装气瓶传送装置和气瓶检测平台

...X-、。

5152射线机探测器工装与气瓶检测平台之间应能够实现前后上下左右旋转偏角多个维度的

...X-、、、

相对运动以实现以下功能

,:

对任意指定的部位或范围实施检测

a);

根据需求调整透照布置例如选择适当的F和b

b),;

调整照射角度进行检测

c)。

5153有位置自动跟踪功能具备定位标记作用的检测工装应满足以下要求

...,,:

能根据一次透照长度控制焊缝位移保证焊缝准确定位和相邻区域的搭接

a),;

能根据工件焊缝位置特征确定焊缝检测的起始位置和位移方向

b)。

516像质计

..

5161丝型线型像质计用于图像灵敏度测定其型号规格应符合和的

...(),GB/T23901.1JB/T7902

规定

。

5162双丝型双线型像质计用于图像基本空间分辨率不清晰度测定其型号规格应符合

...(),

的规定

GB/T23901.5。

52设备使用性能保证

.

521组成检测系统的各种设备仪器器材均应有产品合格证或其他质量证明文件检测系统

..DR、、,。

应进行调试和测试验收合格方可投入使用对经过修理改造以及更换射线机或探测器等主要部

,。、X

件的检测系统应重新进行调试和测试验收合格方可投入使用

,,。
