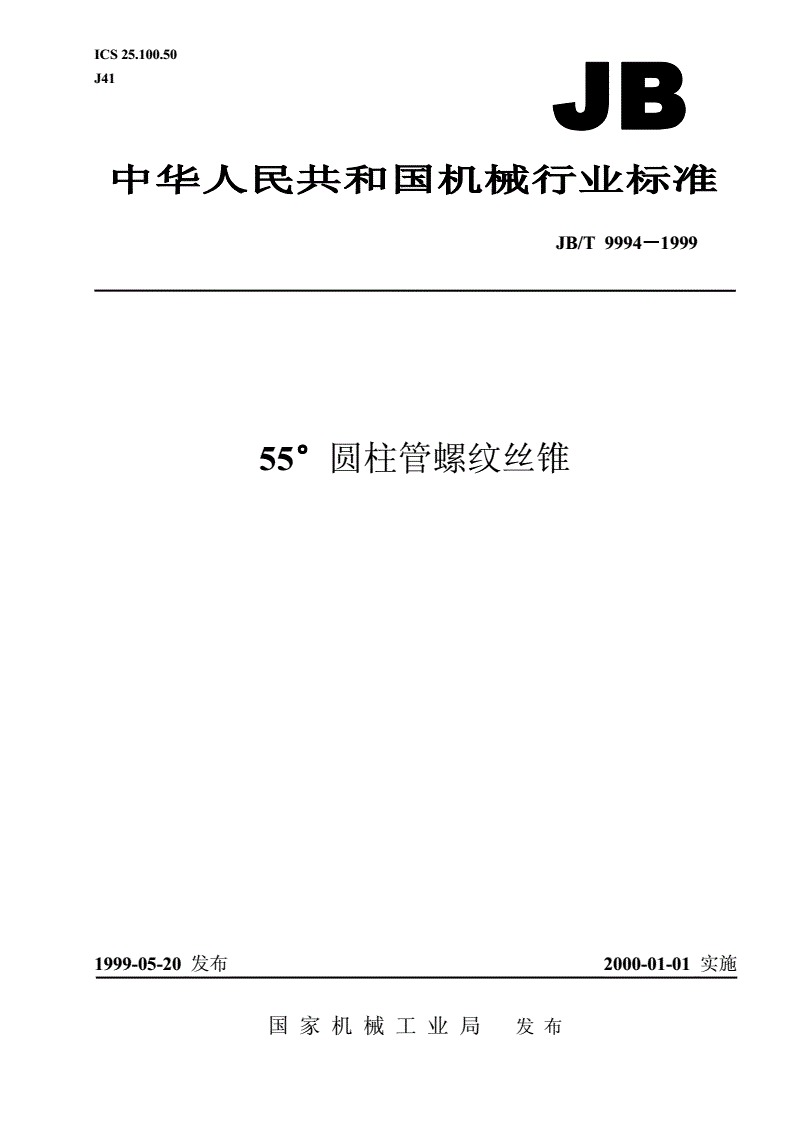

JB/T 9994-1999 55°圆柱管螺纹丝锥

ICS25.100.50

J41

JB/T9994999－－－1

55°°°圆柱管螺纹丝锥

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T9994－－－－1999

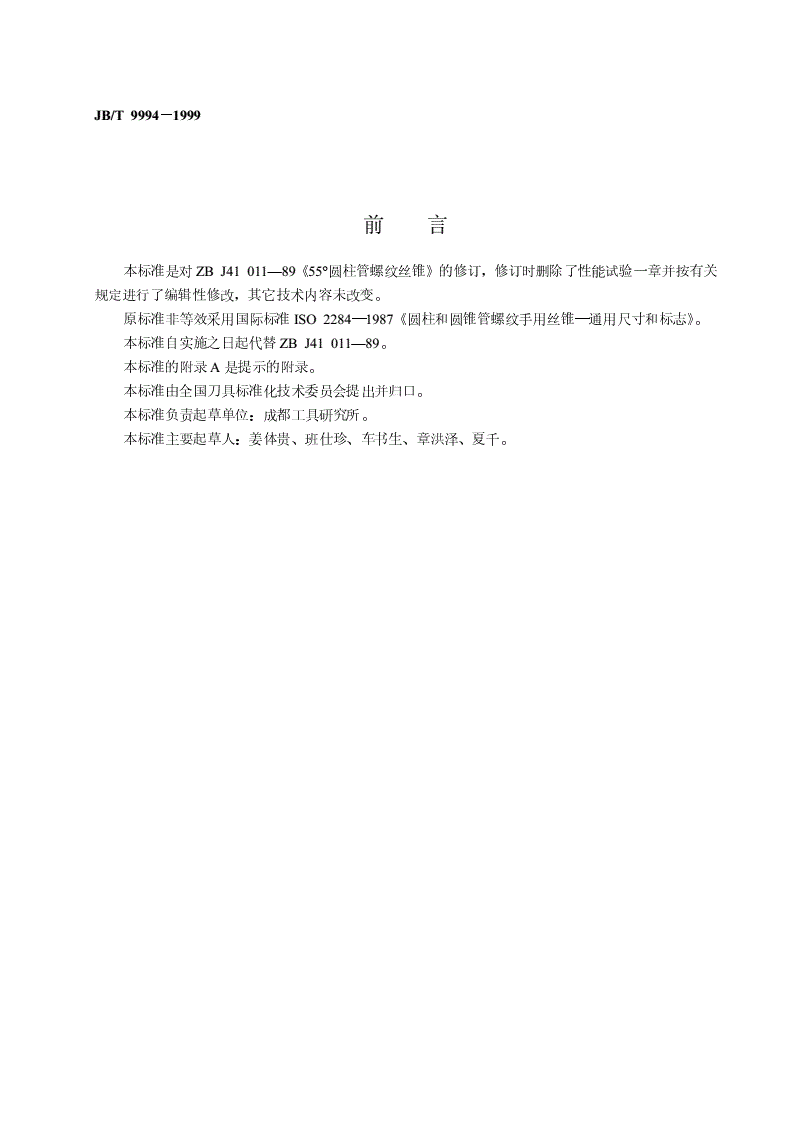

前言

本标准是对ZBJ41011—89《55°圆柱管螺纹丝锥》的修订，修订时删除了性能试验一章并按有关

规定进行了编辑性修改，其它技术内容未改变。

原标准非等效采用国际标准ISO2284—1987《圆柱和圆锥管螺纹手用丝锥—通用尺寸和标志》。

本标准自实施之日起代替ZBJ41011—89。

本标准的附录A是提示的附录。

本标准由全国刀具标准化技术委员会提出并归口。

本标准负责起草单位：成都工具研究所。

本标准主要起草人：姜体贵、班仕珍、车书生、章洪泽、夏千。

中华人民共和国机械行业标准JB/T9994－－－－1999

55°圆柱管螺纹丝锥代替ZBJ41011—89

1范围

本标准规定了55°圆柱管螺纹丝锥的型式和尺寸、技术要求及标志和包装的基本要求，并在附录A

（提示的附录）中给出了关于55°圆柱管螺纹丝锥（以下简称丝锥）长度尺寸计算说明。

本标准适用于加工55°圆柱管螺纹的丝锥。本标准分G系列、G－D系列和Rp系列三种丝锥。G

系列和G－D系列的丝锥适用于加工非螺纹密封的管螺纹（按GB/T7307—1987《非螺纹密封的管螺

纹》），Rp系列的丝锥适用于加工用螺纹密封的管螺纹（按GB/T7306—1987《用螺纹密封的管螺纹》）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T7306—1987用螺纹密封的管螺纹

GB/T7307—1987非螺纹密封的管螺纹

JB/T9995—199955°圆柱管螺纹丝锥螺纹公差

3型式和尺寸

3.1丝锥的型式按图1所示，尺寸由表1给出。

图1

表1mm

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T9994－－－－1999

基本直径25.4mm

代号

螺距Pd1lLal2

d牙数

111

G16G16DRp167.7235.614524.57

280.970

111

G8G8DRp89.7288.015596.39

111

G4G4DRp413.15710.019678.011

191.337

333

G8G8DRp816.66212.5217510.013

111

G2G2DRp220.95516.08712.516

26

55

(G8)(G8D)—22.911
