DB41/T 1294-2016 电站锅炉水冷壁高温硫腐蚀测试与评价

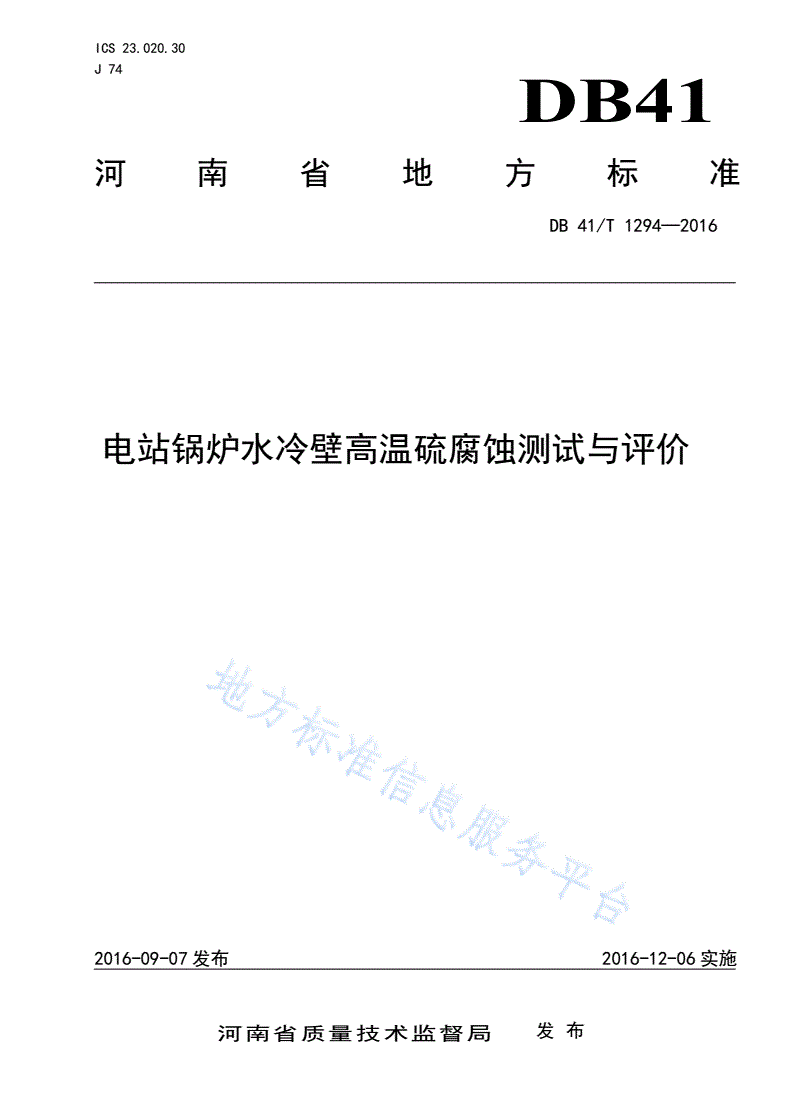

ICS23.020.30

J74

DB41

河南省地方标准

DB41/T1294—2016

电站锅炉水冷壁高温硫腐蚀测试与评价

2016-09-07发布2016-12-06实施

河南省质量技术监督局发布

DB41/T1294—2016

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省承压类特种设备标准化技术委员会提出。

本标准主要起草单位：河南省锅炉压力容器安全检测研究院、国网河南省电力公司电力科学研究院。

本标准主要起草人：党林贵、王春玉、郭志强、张步庭、王峰、毛睿、张举洲。

本标准参加起草人：李敏、李刚、李玲、宋燕、刘靖宇、房伟峰、赵鑫平、钟锡镇、杜学森、郭勇、

王登惠、孙杰、赵雅阁、魏荣荣、胡源、周静、张迪。

DB41/T1294—2016

电站锅炉水冷壁高温硫腐蚀测试与评价

1范围

本标准规定了电站燃煤锅炉水冷壁还原性氛围高温硫腐蚀测试与评价的术语和定义、测试条件、测

试方法、评价标准、测试记录和评价报告。

本标准适用于电站燃煤锅炉。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB10184电站锅炉性能试验规程

GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法

DL/T5240火力发电厂燃烧系统设计计算技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

水冷壁高温硫腐蚀

水冷壁管在锅炉燃用高含硫量煤种、炉内局部缺氧形成还原性气氛及腐蚀性气体、未完全燃烧的煤

粉冲刷水冷壁表面的条件下形成的高温腐蚀。

3.2

切向燃烧

直流式燃烧器布置在炉膛四角，每层喷口射流的几何轴线都与位于炉膛中央的一个或多个同心水平

假想圆相切（极限条件下假想圆直径可以为零，称为四角对冲燃烧），各层射流的旋转方向或相同或相

反，这些气流相遇时发生强烈混合，并在炉内形成一个充满炉膛的旋转上升火焰的燃烧方式，称为切向

燃烧。

注：燃烧器喷口布置在炉膛四角时又称四角切圆燃烧；也有将直流燃烧器布置成六角或八角射流相切；或将燃烧器

布置在四面墙上称为墙式切圆燃烧，均属切向燃烧。

3.3

切向燃烧锅炉

采用切向燃烧方式的锅炉称为切向燃烧锅炉。

3.4

墙式燃烧

在炉膛一面或两面（前、后墙或两侧墙）墙壁上布置多个旋流（或平流）燃烧器，所形成的燃烧火

焰由水平射入炉膛后转折向上的燃烧方式，称为墙式燃烧。燃烧器仅布置在前墙的又称前墙燃烧。

1

DB41/T1294—2016

3.5

墙式燃烧锅炉

采用墙式燃烧方式的锅炉称为墙式燃烧锅炉。

3.6

“W”形火焰

采用直流缝隙式、套筒式或弱旋流式燃烧器成排布置在炉膛前后墙的炉拱上，煤粉火焰向下射入炉

膛一定深度后转折向上形成“W”形火炬，称为双拱燃烧，或称“W”形火焰燃烧。

3.7

“W”形火焰锅炉

采用双拱燃烧构成“W”形火炬的锅炉称为“W”形火焰锅炉。

4测试条件

4.1燃用设计煤种或商定的试验煤种。

4.2确认锅炉系统各主、辅机能正常运转并满足试验要求。

4.3确认测点安装位置符合测试要求，不得有堵塞和泄露现象。

4.4在锅炉测试位置搭设符合安全要求的测试平台、通道，提供充足照明。

4.5测试前完成各项调整工作，工况稳定1h以后进行测试，测试期间保持锅炉运行状态稳定，参数

波动范围按GB10184执行，每个工况持续时间不低于2h。

5测试方法

5
