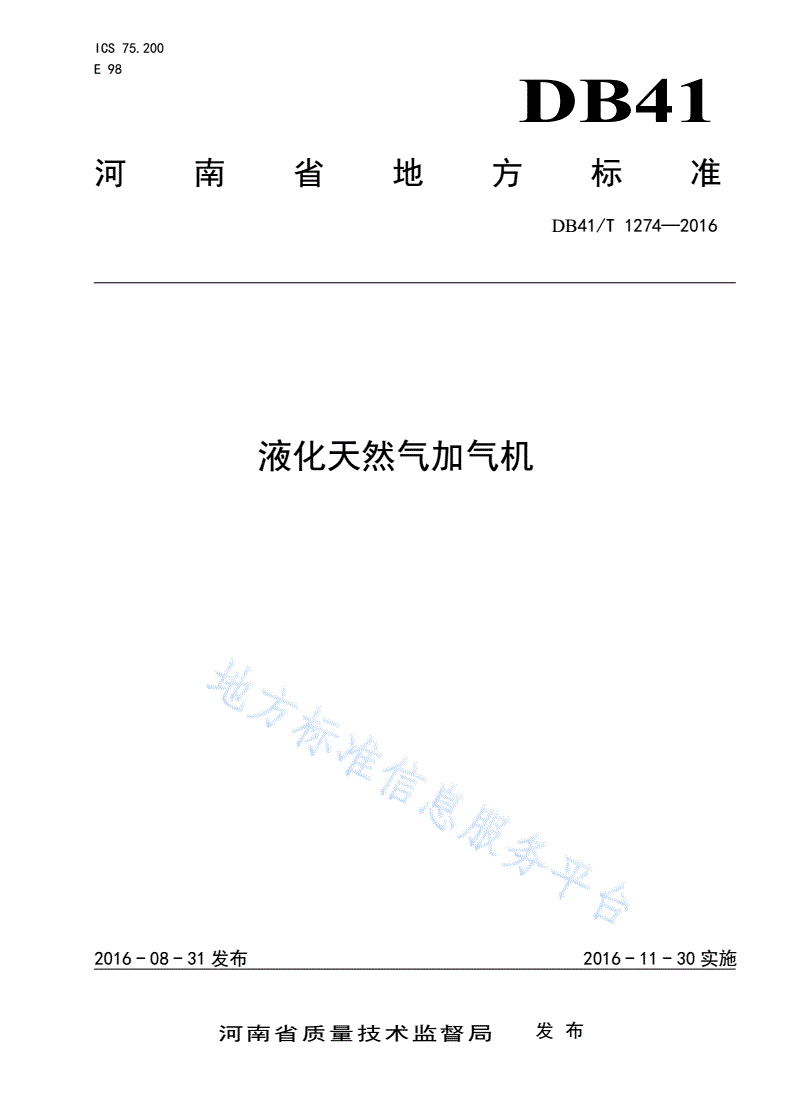

DB41/T 1274-2016 液化天然气加气机

ICS75.200

E98

DB41

河南省地方标准

DB41/T1274—2016

液化天然气加气机

2016-08-31发布2016-11-30实施

河南省质量技术监督局发布

DB41/T1274—2016

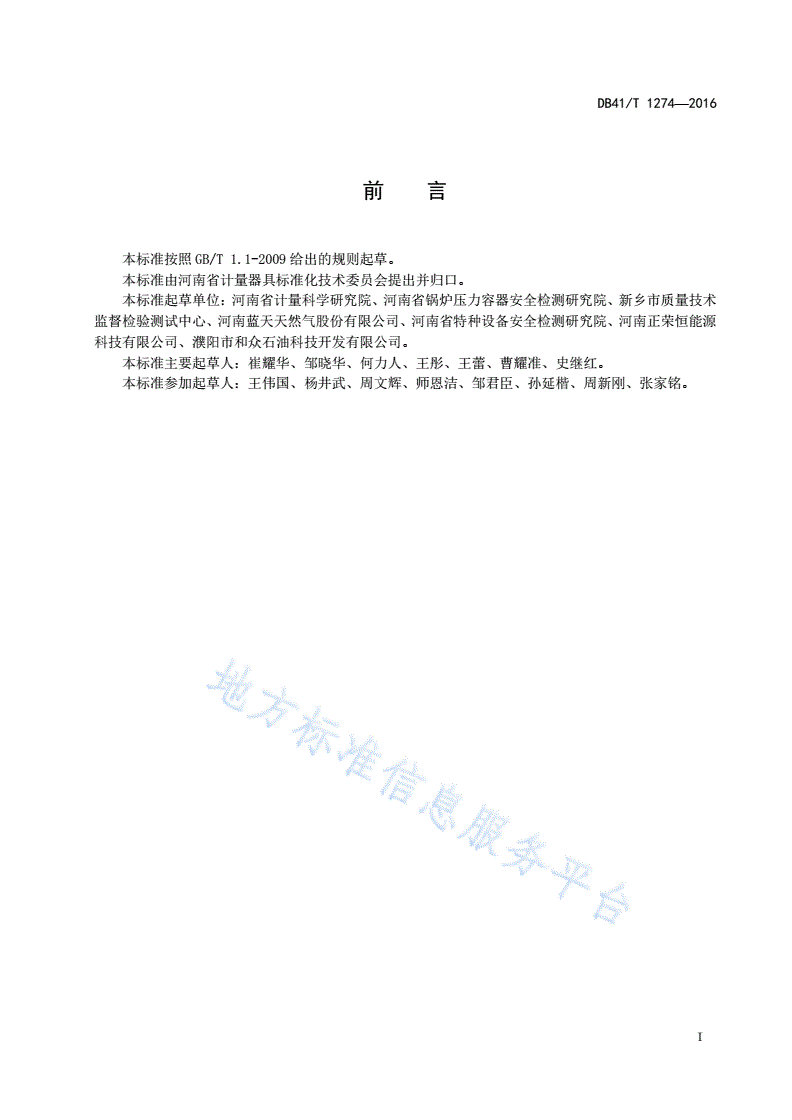

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河南省计量器具标准化技术委员会提出并归口。

本标准起草单位：河南省计量科学研究院、河南省锅炉压力容器安全检测研究院、新乡市质量技术

监督检验测试中心、河南蓝天天然气股份有限公司、河南省特种设备安全检测研究院、河南正荣恒能源

科技有限公司、濮阳市和众石油科技开发有限公司。

本标准主要起草人：崔耀华、邹晓华、何力人、王彤、王蕾、曹耀准、史继红。

本标准参加起草人：王伟国、杨井武、周文辉、师恩洁、邹君臣、孙延楷、周新刚、张家铭。

I

DB41/T1274—2016

液化天然气加气机

1范围

本标准规定了液化天然气（LNG）加气机的术语和定义构造和原理、技术要求、试验方法、检验

规则和标志、包装、运输与贮存。

本标准适用于液化天然气（LNG）加气机（以下简称加气机）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环）

GB3836.1爆炸性环境第1部分：设备通用要求

GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备

GB3836.3爆炸性环境第3部分：由增安型“e”保护的设备

GB3836.4爆炸性气体第4部分：由本质安全型“i”保护的设备

GB3836.9爆炸性气体环境用电气设备第9部分：浇封型“m”

GB4943.1信息技术设备安全第1部分：通用要求

GB/T13384机电产品包装通用技术条件

GB/T17626.2电磁兼容试验与测量技术静电放电抗扰度试验

GB/T17626.3电磁兼容试验与测量技术射频电磁场辐射抗扰度试验

GB/T17626.4电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5电磁兼容试验与测量技术浪涌（冲击）抗扰度试验

GB/T17626.11电磁兼容试验与测量技术电压暂降、短时中断和电压变化的抗扰度试验

GB/T18442.1固定式真空绝热深冷压力容器

GB/T25986汽车用液化天然气加注装置

GB/T26980液化天然气（LNG）车辆燃料加注系统规范

GB50156汽车加油加气站设计与施工规范

SH/T3412石油化工管道用金属软管选用、检验及验收

3术语和定义

下列术语和定义适用于本文件。

3.1

液化天然气（LNG）加气机

加气机提供LNG加注服务，一般由低温流量计、调节阀、加气枪、回气枪、加气软管、回气软管

以及电子计控器、辅助装置等组成的一个完整的液化天然气累积量测量系统。

3.2

LNG储气容器LNG

用于储存和供应LNG燃料的真空绝热深冷压力容器，其技术指标符合GB/T18442.1的要求。

3.3

加气口

与加气枪连接后给LNG储气容器加注LNG燃料的连接部件。

1

DB41/T1274—2016

3.4

回气口

与回气枪连接后用于回收LNG储气容器中余气的连接部件。

3.5

循环口

加气机上用于与加气枪连接后进行预冷循环的连接部件。

3.6

加气枪

加气机上用于连接加气口或循环口，且符合GB/T25986要求的手工操作专用工具。

3.7

回气枪

加气机上用于连接回气口，且符合GB/T25986要求的手工操作专用工具。

3.8

拉断阀

加气机上的专用保护装置，安装在加气机的加气软管和回气软管上，在额定拉脱力作用下可以断开

成两段。

3.9

紧急停机装置

加气机上的专用保护装置，紧急情况下人工触发后，能执行相应关断逻辑，切断或隔离LNG燃料来

源，并关闭由于继续运行将导致事故加剧和扩大的设备，一般设在加气机的明显位置。

3.10

电子计控器

加气机的计算和控制装置，可接受流量计传输的流量电信号和压力传感器传输的压力电信号等，并

按设定的参数运算；可进行数据的传送和显示操作，并自动判断和控制流体的流动；具有回零功能、付

费金额指示功能等，还可实现计量误差的调整。

3.11

辅助装置

辅助装置是用以实现加气机特殊功能的设备。辅助装置通常有预置功能、打印功能等。

3.12

最小质量变量

加气机显示质量的最小变化量。

3.13

低温流量计

加气机中用于测量低温液化气体（介质温度一般≤-100℃，如液氮、LNG等）的流量计。包括测量

加气的液相流量计和用于测量回气的气相流量计。

3.14

质量法低温液体流量标准装置

以低温液化气体（如液氮或LNG）为试验介质，采用质量法原理的流量标准装置。

3.15

标准表法低温液体流量标准装置

以低温液化气体（如液氮或LNG）为试验介质，在相同的时间间隔内连续通过标准流量计和被检流

量计，用比较的方法确定被检流量计的流量标准装置。装置一般由流体源、试验管路系统、标准流量计、

流量调节阀以及辅助设备等组成。

4构造和原理

4.1构造

2

DB41/T1274—2016

加气机由低温流量计、控制阀、加气枪、回气枪、加气软管、回气软管以及电子计控器、辅助装置

等组成。

4.2原理

加气机工作原理见图1。LNG在加气机内根据工作状态确定LNG流向：当流程需要进行内部预冷循

环时，LNG通过控制阀回流到LNG储罐，加气机不计量；当加气机不需预冷直接加气时，LNG通过控制

阀及加气软管、加气枪给储气容器加气。

加气前根据需要，可将加气机的回气枪插到储气容器的回气口上，储气容器中的余气通过气相流量

计回流到LNG储罐，降低储气容器内部压力，保证LNG能够顺利加注。加气时加气机可只连接加气管路

直接加气，也可同时连接加气管路和回气管路加气。加气机的电子计控器自动控制加气过程，并根据流

量计输出的流量信号进行运算，加注到储气容器中的LNG质量为液相流量计的计量值和气相流量计的计

量值之差（加气机不连接回气管路时，气相流量计的计量值为零），加气机面板显示最终的计量值。

用于贸易结算的加气机，回气管路应安装气相流量计用于计量回收的储气容器余气。

图1加气机工作原理图

5技术要求

5.1外观

5.1.1加气机外观表面涂层应光泽均匀，无剥落、开裂等缺陷。

5.1.2加气机内零件与零件间的结合面边缘应整齐、匀称，不应有明显的错位。外露件，装饰件不应

有损伤、剥落、锈蚀等缺陷。

5.1.3加气机铭牌及标识应清晰可靠。加气机上应有明显的安全、操作标识。对于两枪及以上的加气

机，应标注加气枪的编号。

5.2结构

5.2.1加气机的结构应符合本标准的规定，按批准的技术图纸和文件制造。

5.2.2紧固件应连接牢靠，无松动。插接件应接触良好。连接导线应压接或焊接良好。

5.2.3对直接影响计量准确度的部件和装置应采用封闭式结构设计或者留有加盖封印的位置。

5.2.4各滑动、转动部位运动应轻便、灵活、平稳，无阻滞现象。

5.3防爆要求

加气机电气设备的设计、制造与检验应符合GB3836.1、GB3836.2、GB3836.3、GB3836.4和GB

3836.9的规定，并取得国家指定的检验单位颁发的防爆合格证。

5.4附属装置

5.4.1加气枪、回气枪

3

DB41/T1274—2016

加气机的加气枪、回气枪配置应符合GB/T25986的规定。

5.4.2加气软管、回气软管

5.4.2.1加气机配置的软管应符合GB50156的规定；

5.4.2.2软管性能符合SH/T3412的规定。

5.4.3拉断阀

拉断阀应在额定拉脱力（400N～900N）作用下可断开成两段并释放两段中的残液。

5.4.4紧急停机装置

5.4.4.1加气机应具备紧急停机功能。加气机可提供紧急信号切断低温泵电源，完成相应阀门的开关操

作；

5.4.4.2紧急停机装置设在加气机的明显位置，显著地标示其功能，同时具有保护措施，防止误动作；

5.4.4.3紧急停机装置触发后应经人工确认后才能复位。

5.4.5安全阀

应符合GB/T26980的规定。

5.4.6低温流量计

加气机所用的低温流量计应铭牌清晰、标识齐全，准确度等级应不低于0.5级、流量范围、温度范

围、压力范围、使用介质等应符合加气机使用要求。

5.5功能

5.5.1回零功能

加气机应具有示值回零的装置。加气期间，示值应不能回零。

5.5.2预置功能

加气机可以通过预置功能设置预置量。在加气过程中，预置量可以保持不变，也可以逐步回零。

5.5.3付费金额指示功能

5.5.3.1加气机应有付费金额指示功能。既可以显示单价，也可以显示付费金额。使用的货币单位或符

号应清楚地显示在价格附近。

5.5.3.2单价应是可调整，可以直接在加气机键盘上调整，也可以通过外围设备调整。

5.5.3.3付费金额指示装置的回零和示值指示装置的回零应同步完成。

5.5.4打印功能

加气机根据需要可以配置票据打印功能。打印的结果应与示值指示装置的显示结果一致。当一台打

印机与两台以上加气机配用时，则应打印出相应的加气机的识别标记。

5.5.5误差调整功能

加气机应具备计量误差调整功能。对能改变计量性能的重要参数，应采用机械或电子封印以确保加

气机参数不能随意被更改。

5.5.6自动停机功能

4

DB41/T1274—2016

加气机应具有充装压力达到1.2MPa时自动停机的功能。

5.5.7封印

5.5.7.1误差调整装置或关键部件应配备带机械封印的防护装置，如低温流量计、电子计控器、流量系

数调整设备接口处、预冷旁通管路上的控制阀等。

5.5.7.2当机械封印不能阻止对测量结果有影响的重要参数被更改时，应施加电子封印。参数的更改记

录应包含的信息有：除单价外，所更改的参数名称及参数值、更改人、更改时间等。更改记录至少保存

7年，且无法删除。电子封印只允许被授权人员通过密码进行访问，密码应可以更改。

5.6计量性能

5.6.1最大允许误差

加气机试验流量点Q2、Q2、Q3和实际流量范围及最大允许误差见表1，QJ为加注流量。

表1试验流量点、实际流量范围及最大允许误差

试验流量点实际流量范围最大允许误差

Q132kg/min<QJ≤8
